Патент на изобретение №2240848

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2240848 (13) C1
(51) МПК 7
A62D1/00
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 07.02.2011 – действует

(21), (22) Заявка: 2003124360/15, 07.08.2003

(24) Дата начала отсчета срока действия патента:

07.08.2003

(45) Опубликовано: 27.11.2004

(56) Список документов, цитированных в отчете о
поиске:
RU 2143297 C1, 27.12.1999. Шрайбер Г., Порст П. Огнетушащие средства. Химико-физические процессы при горении и тушении. – М.: Стройиздат, 1975, с. 188-201, 221-225. RU 2134604 C1, 20.08.1999. Галогенсодержащие пожаротушащие агенты /Под ред. д.т.н. Н.П. Копылова. – СПб, ТЕЗА, 1999, с. 69-116. RU 2194555 C1, 20.12.2002. SU 1797923 A1, 28.02.1993. SU 1362484 A1, 30.12.1987. Обогащение апатитонефелиновых руд Хибинского массива /Под ред. к.т.н. Г.А. Голованова. – Мурманское книжное изд., 1967, с. 32-37. Пожаро-взрывоопасность веществ и материалов и средства их тушения. Справочник. /Под ред. А.Н. Баратова и А.Я. Корольченко. – М.: Химия, 1990, т.1-2. JP 04-141184 A, 14.05.1992. US 6024889 A, 15.02.2000.

Адрес для переписки:

141300, Московская обл., г. Сергиев Посад, ул. Железнодорожная, 22/1, ОО “Каланча”, В.И. Стенковому

(72) Автор(ы):

Селиверстов В.И. (RU),
Стенковой В.И. (RU),
Веретинский П.Г. (RU)

(73) Патентообладатель(и):

Селиверстов Владимир Иванович (RU),
Стенковой Владимир Ильич (RU)

(54) ОГНЕТУШАЩИЙ СОСТАВ

(57) Реферат:

Изобретение относится к области противопожарной техники и может быть применено в модулях газопорошкового пожаротушения при раздельном снаряжении порошковой и газосжиженной составляющей, а также для снаряжения моноблочных огнетушителей. Огнетушащий состав содержит основной компонент в количестве 15-70 мас.%, а в качестве целевой добавки для текучести содержит ионно-решетчатый минерал с комплексными анионными группами брутто-формулы:

[Al2O3]0.5-7.5· [SiO2]40-50· [Na2O· K2O]4.5-11.4·

· [Р2O5]0.5-1.5· [CaO]5-9.1· [Fe2O3]12-20· [FeO]8-12· [TiO3]7-11·

и/или фосфоритную муку с истинными плотностями не менее 2.8 г/см3 в количестве 4.6-25.0 мас.%, в качестве гидрофобизирующей кремнийорганической жидкости, в количестве 0.1-0.5 мас.%, он содержит метилгидридсилоксан с содержанием активного водорода 1.6-1.7 мас.% или смесь метилгидридсилоксана, как основы гидрофобизатора и катализатора отверждения – аминоэтиламинопропилтриметоксисилана в соотношении (5-70):1. Модификатор – кремнийорганическая гидрофобизирующая жидкость – взят в виде десяти-семидесяти процентного раствора в хлорорганическом растворителе. Состав дополнительно содержит сжиженный и/или газообразный флегматизатор и/или сжиженный и/или газообразный ингибитор горения в виде азеотропной смеси трифторметана и диоксида углерода в соотношении по массе – диоксид углерода: трифторметан, как (15-65):(35-85) или азеотропную смесь трифторметана, гексафторэтана и диоксида углерода в соотношении (30-43):(33-43): (24-37) или смесь диоксида углерода с азотом и аргоном в соотношении 8:52:40 или смесь аргона и азота в соотношении 50:50 или сжиженный и/или газообразный галогеноуглеводород и/или диоксид углерода или азот, в количестве 1,7-79,8 мас.%. Предложенный огнетушащий состав обладает повышенными значениями объемной огнетушащей способности по классам А, В, С и повышенной текучестью. 1 табл.

Изобретение относится к области противопожарной техники, а именно к огнетушащим газодисперсным составам, и может быть применено в модулях газопорошкового тушения при раздельном снаряжении газовой и/или сжиженной составляющей в одном баллоне и порошковой части состава в другом, причем при применении оба составляющие автономно смешиваются либо в порошковом баллоне, либо в распылителе. Предлагаемый состав может быть использован и в моноблоке, как газодисперсный, при зарядке всех его составляющих (твердой, жидкой и газообразной) в один баллон.

Известен огнетушащий порошковый состав ПСБ-ЗМ, включающий бикарбонат натрия в количестве 87-90 мас.%, измельченный нефелиновый концентрат в количестве 7.5-9 мас.%, аэросил в количестве 2.5-4 мас.% [Патент РФ №2112574, кл. A 62 D 1/00, 1997 г.]

Недостатком этого состава является неспособность тушить пожары по кл. А, невысокая огнетушащая способность по классам пожаров В и С, а также низкая текучесть состава.

Известен, также, огнетушащий порошковый состав, включающий высокодисперсную добавку (аэросил и/или белая сажа и/или шамотнокаолиновый порошок и/или отходы слюд и/или тальк) в количестве 8-35 мас.%, целевую добавку для текучести (нефелиновый концентрат и/или флогопит, и/или мусковит, и/или лабазин, и/или перлит) в количестве 8-35 мас.%, гидрофобизирующую кремнийорганическую жидкость (полиметилгидросилоксан и/или алкилгалоидсиланы и/или органилсиликонат натрия в количестве не более 1% от массы целевой добавки для текучести, а в качестве основного компонента он содержит, по крайней мере, одно из соединений ряда: хлорид калия, хлорид натрия, сильвинит, сульфат, фосфат щелочного и щелочноземельного металла, сульфат аммония, бикарбонат натрия, моноаммоний фосфат, диаммоний фосфат или аммофос – остальное [Патент РФ №2143297, кл. A 62 D 1/00 от 16.12.1997 г.]. Данный состав нами был выбран за прототип.

Недостатком состава-прототипа является его низкая объемная огнетушащая способность, особенно при тушении пожаров кл. А при использовании сульфатов, карбонатов и фосфатов щелочных и щелочноземельных металлов (она практически равна нулю), а также низкая текучесть состава. Задачей изобретения является создание состава, обладающего повышенными значениями объемной огнетушащей способности по классам пожаров А, В, С и повышенной текучестью.

Поставленная цель достигается тем, что огнетушащий состав, включающий высокодисперсную добавку, целевую добавку для текучести, гидрофобизирующую кремнийорганическую жидкость и основной компонент, отличающийся тем, что он дополнительно содержит сжиженный и/или газообразный флегматизатор и/или сжиженный и/или газообразный ингибитор горения при следующем соотношении компонентов, мас.%:

Высокодисперсная добавка 0.5-2.8

Целевая добавка для текучести 4.6-25.0

Кремнийорганическая жидкость 0.1-0.5

Основной компонент 15-70

Сжиженный и/или газообразный

флегматизатор и/или сжиженный

и/или газообразный ингибитор

горения Остальное,

при этом в качестве высокодисперсной добавки он содержит оксид кремния или оксид кремния гидрат, в качестве целевой добавки для текучести он содержит ионно-решетчатый минерал с комплексными анионными группами брутто-формулы:

[Аl2O3]0.5-7.5· [SiO2]40-50· [Na2O· K2O]4.5-11.4·

· [Р2O5]0.5-1.5· [СаO]5-9-1· [Fе2O3]12-20· [FeO]8-12· [ТiO3]7-11

и/или фосфоритную муку с истинной плотностью не менее 2.8 г/см3, в качестве гидрофобизирующей кремнийорганической жидкости он содержит метилгидридсилоксан с содержанием активного водорода 1.6-1.7 мас.% или смесь вышеуказанного метилгидридсилоксана, как основы, и катализатора отверждения -аминоэтиламинопропилтриметоксисилана или аминофункционального силоксана брутто формулы:

где x+y+z=2-200, в соотношении: основа: катализатор отверждения, как (5-70):1.

Эта смесь или чистый метилгидридсилоксан взяты в виде десяти-семидесяти-процентного раствора в хлорорганическом растворителе в количестве 0.1-0.5% от массы огнетушащего состава в пересчете на сухой продукт, в качестве основного компонента он содержит, по крайней мере, одно из соединений ряда: хлористый натрий и/или калий, сульфат калия и/или аммония, карбонат натрия и/или калия, бикарбонат натрия и/или калия, метафосфат калия и/или фосфат аммония (моноаммоний фосфат и/или диаммоний фосфат или аммофос), а в качестве сжиженного и/или газообразного флегматизатора и/или сжиженного и/или газообразного ингибитора горения он содержит азеотропную смесь трифторметана и диоксида углерода в соотношении по массе: диоксид углерода: трифторметан, как (15-65):(35-85), или азеотропную смесь трифторметана, гексафторэтана и диоксида углерода в соотношении: (30-43):(33-43):(24-37) или смесь диоксида углерода с азотом и аргоном в соотношении: диоксид углерода: азот: аргон, как 8:52:40, или сжиженный и/или газообразный галогеноуглеводород и/или диоксид углерода или смесь диоксида углерода с низшими (C1-C5) алифатическими первичными, вторичными, третичными спиртами или их смесью, или азот или смесь аргона и азота в соотношении по массе 50:50, или аргонит. Изобретение осуществляют следующим образом. Смешение порошкообразных компонентов и получение продукта проводят согласно заявке на изобретение РФ №2002127833 от 18.11.2002. Способ получения гидрофобного дисперсного материала. Полученный продукт с помощью зарядной порошковой станции типа “Мюллер” (PSM) снаряжается в порошковый баллон устройства согласно патенту РФ №2193427 от 25.12.2000 г. Порошковый огнетушитель, а газообразная и сжиженная часть предлагаемого состава с помощью зарядной станции типа ЗСА снаряжается в газовый баллон вышеуказанного огнетушителя по патенту РФ №2193427. При работе огнетушителя происходит смешение обеих составляющих огнетушащего состава и в зону пожара подается состав согласно предлагаемому изобретению.

Второй способ получения заключается в засыпке в газовый баллон порошкообразной составляющей состава с коэффициентом уплотнения К=0.4-0.6 и заполнение его газовой составляющей до определенного давления в баллоне, обеспечивающего частичное и/или полное сжижение газовой составляющей. Таким образом, в моноблоке находится огнетушащий состав согласно предлагаемому изобретению.

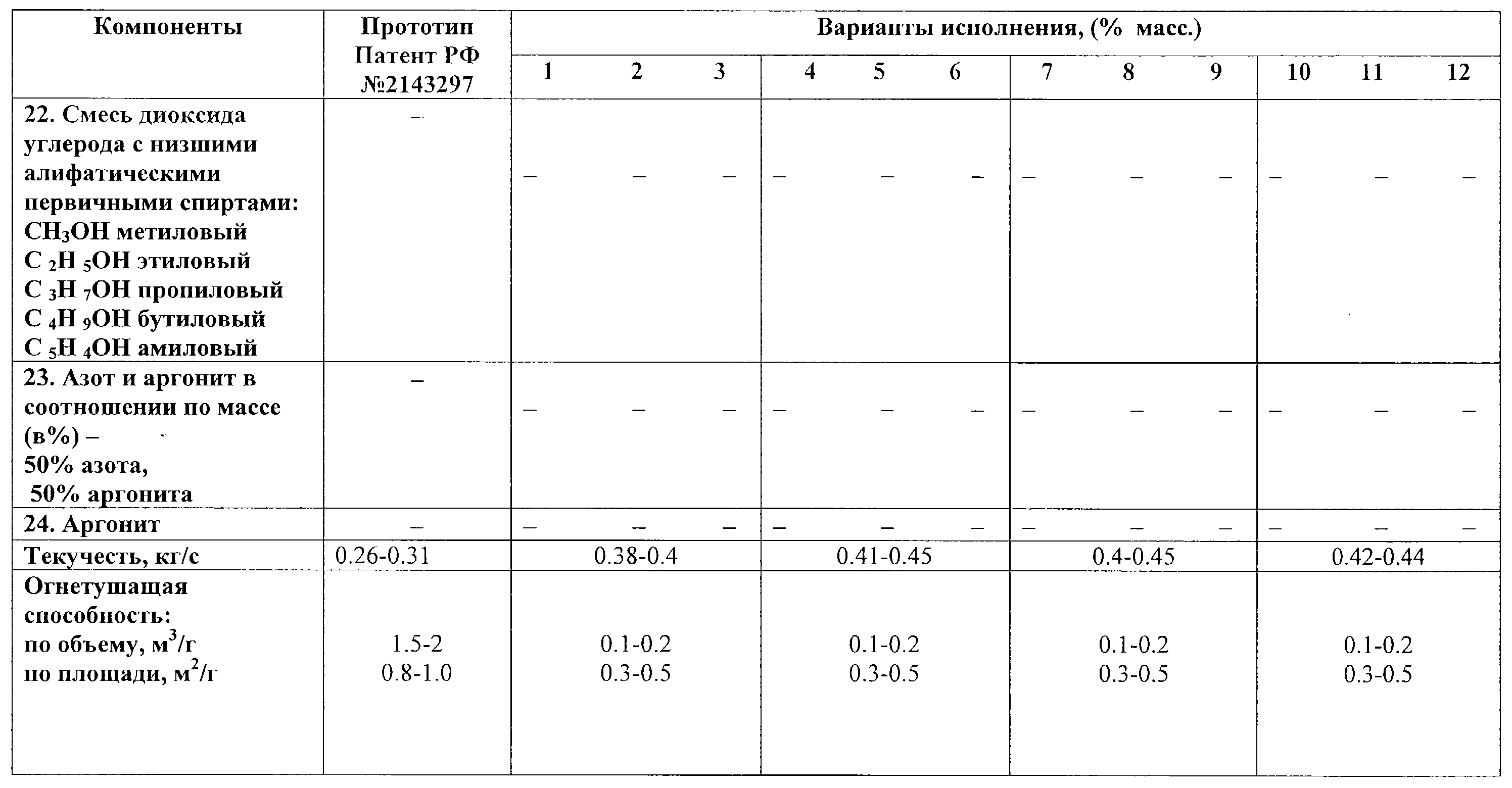

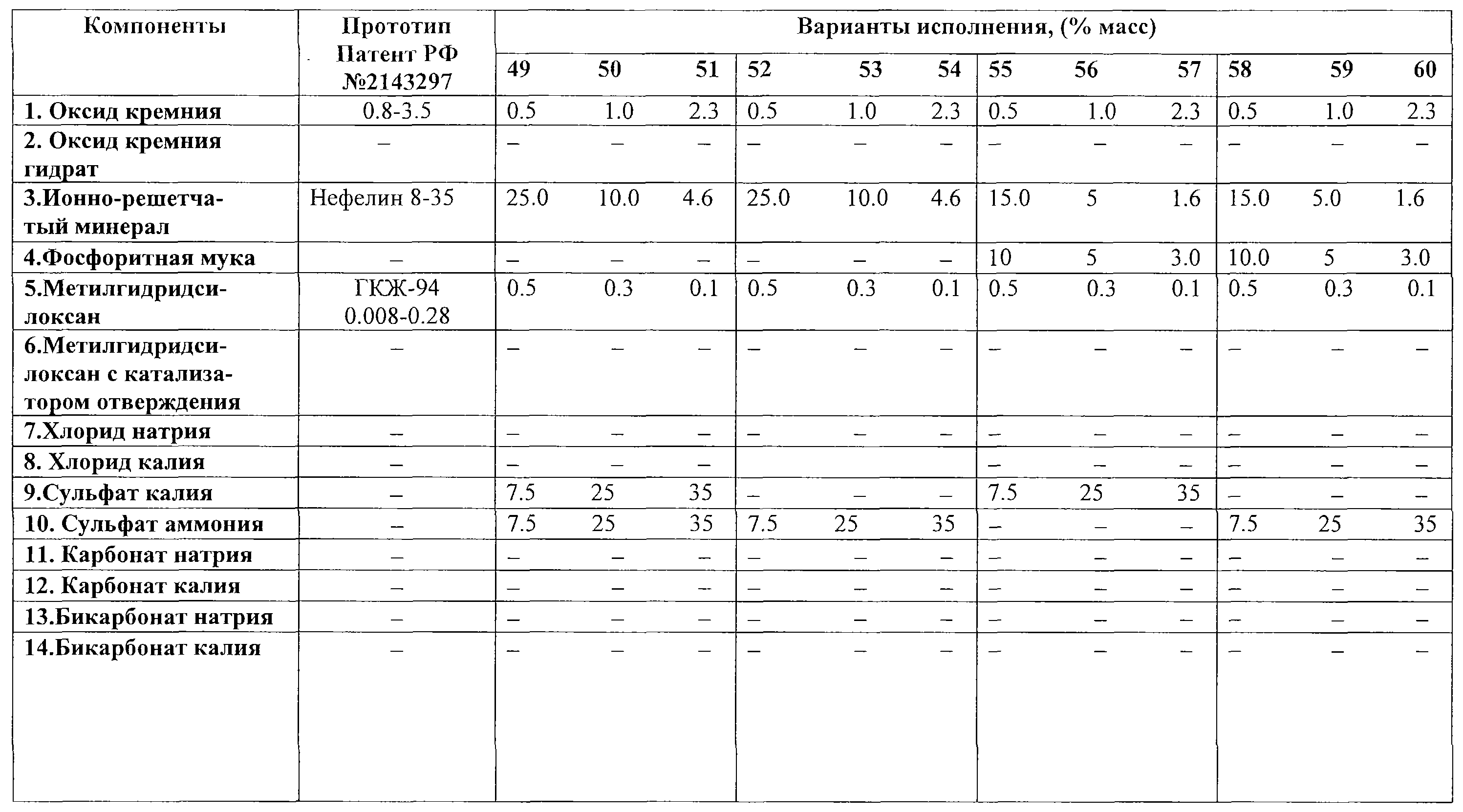

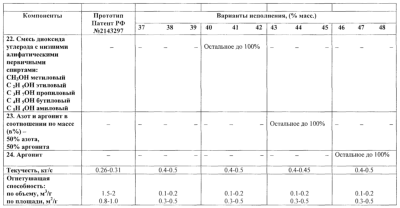

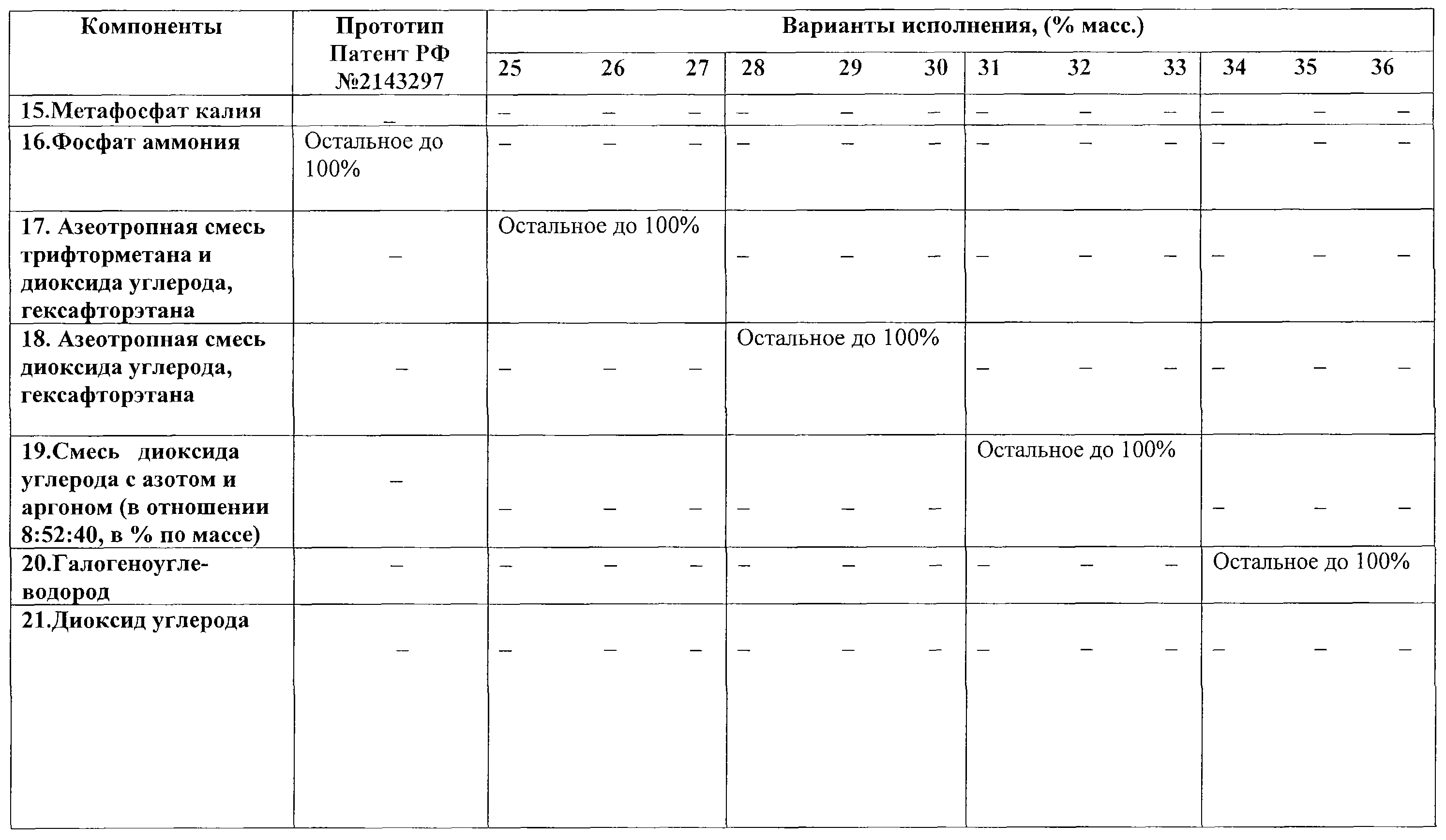

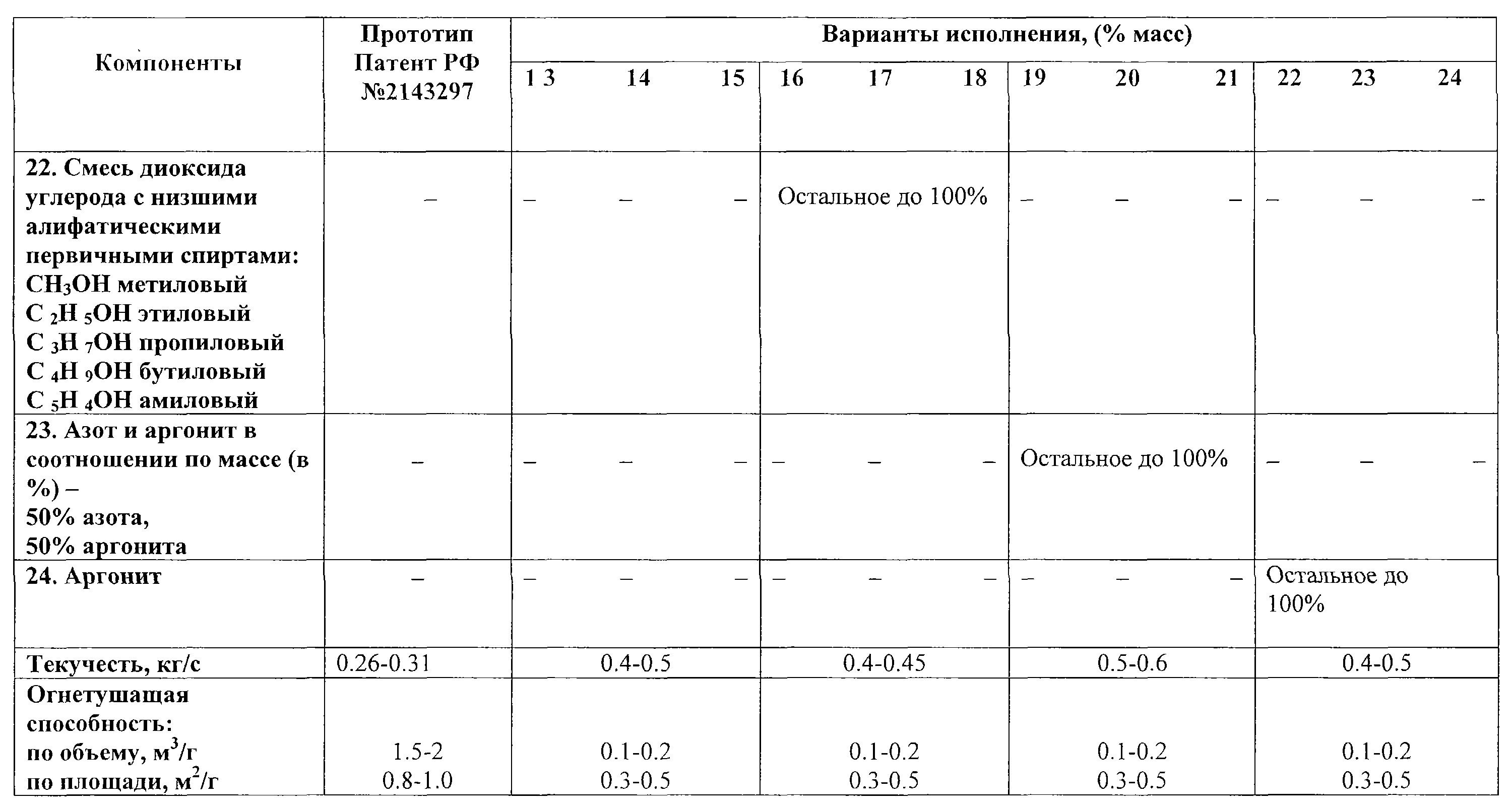

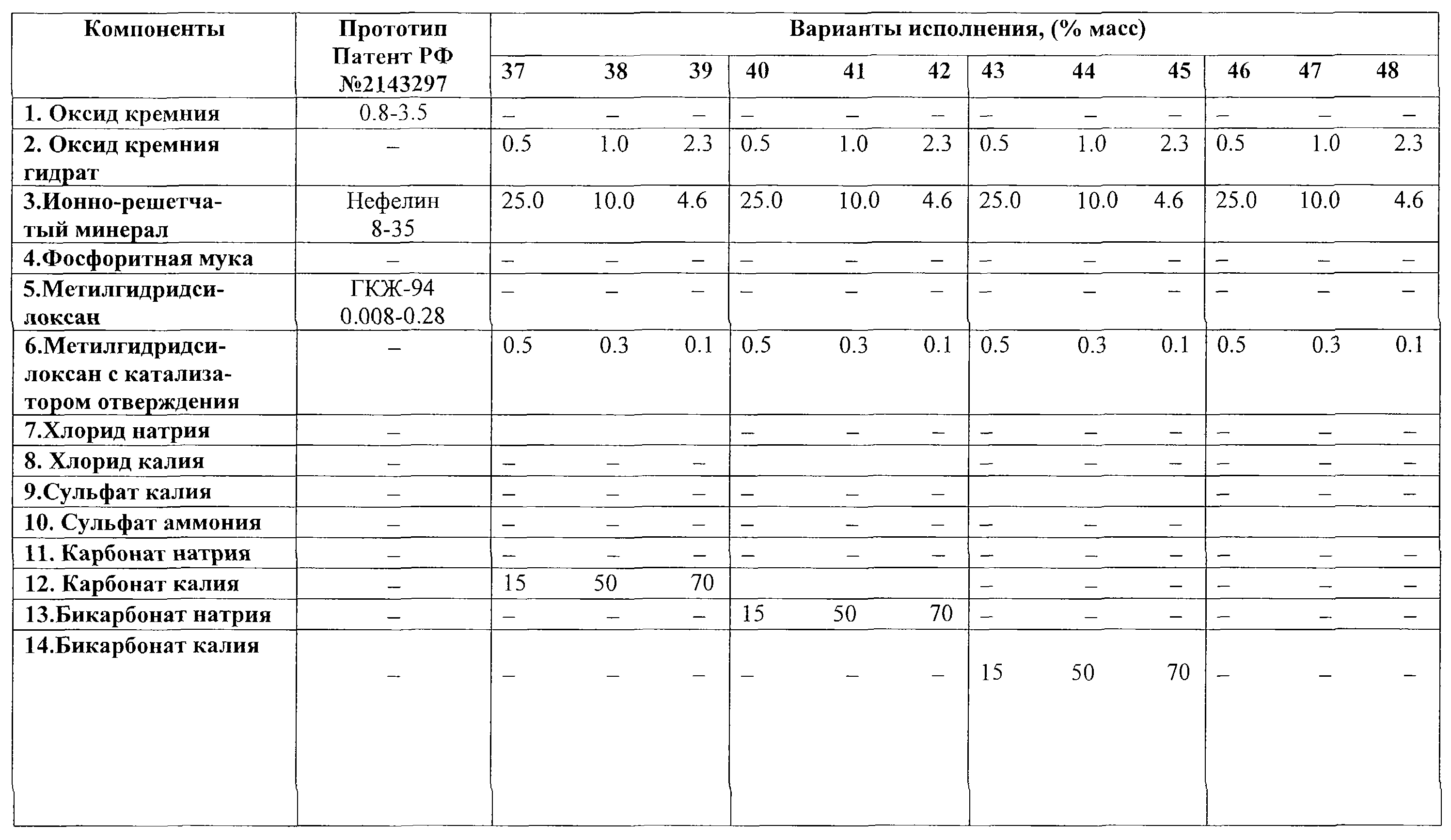

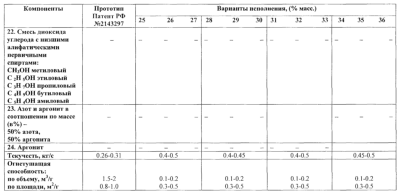

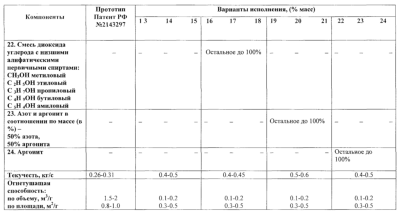

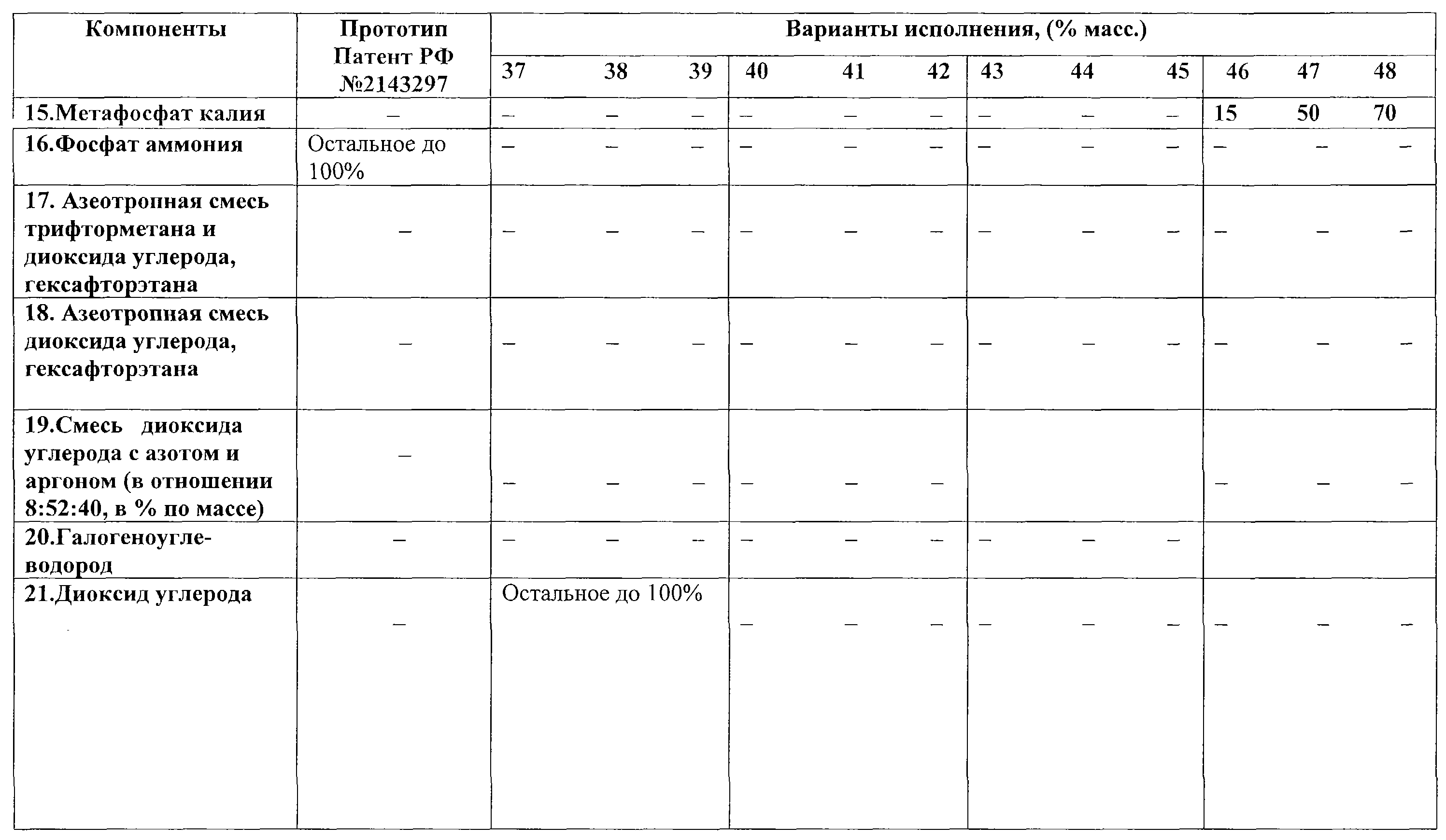

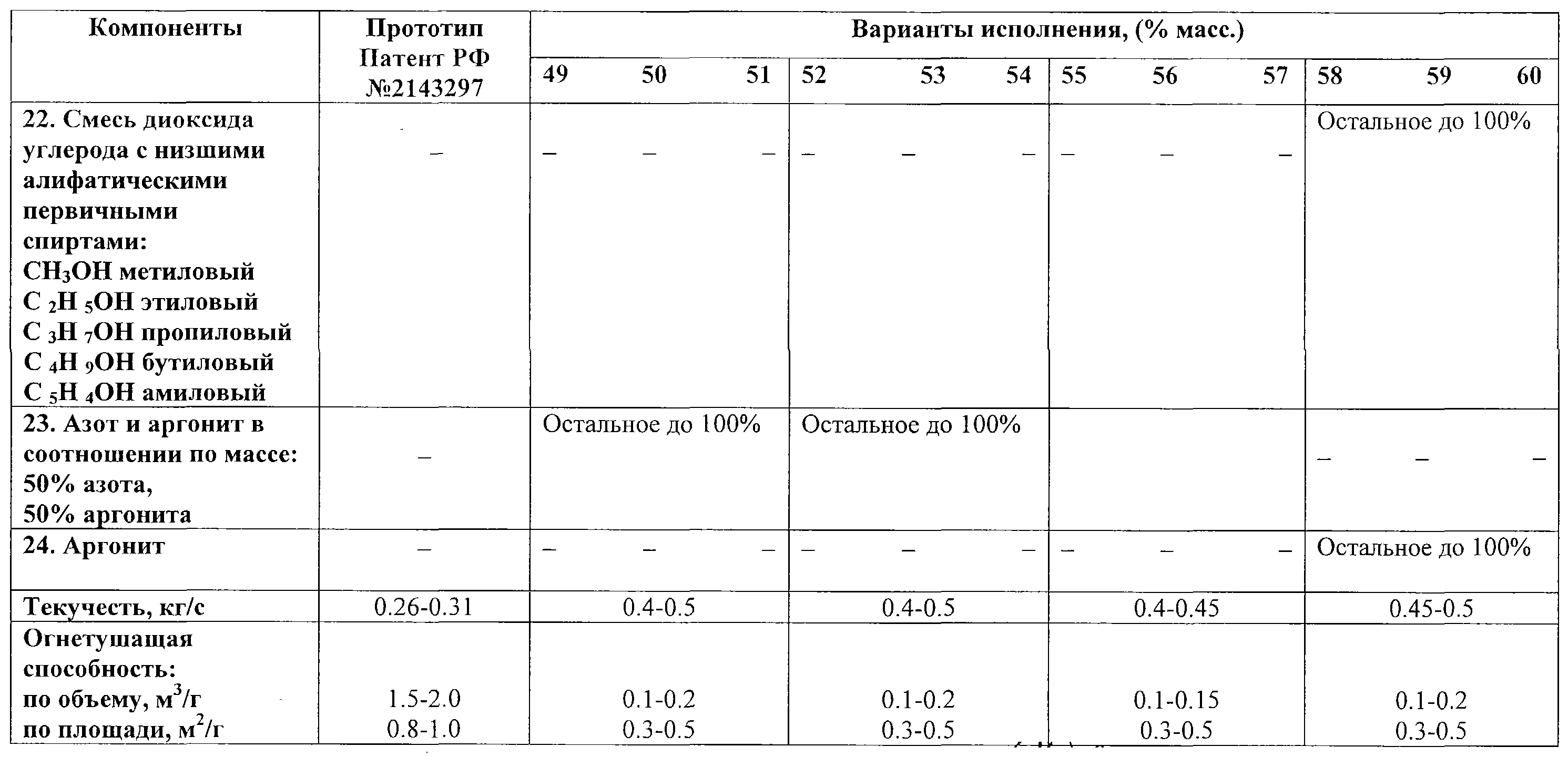

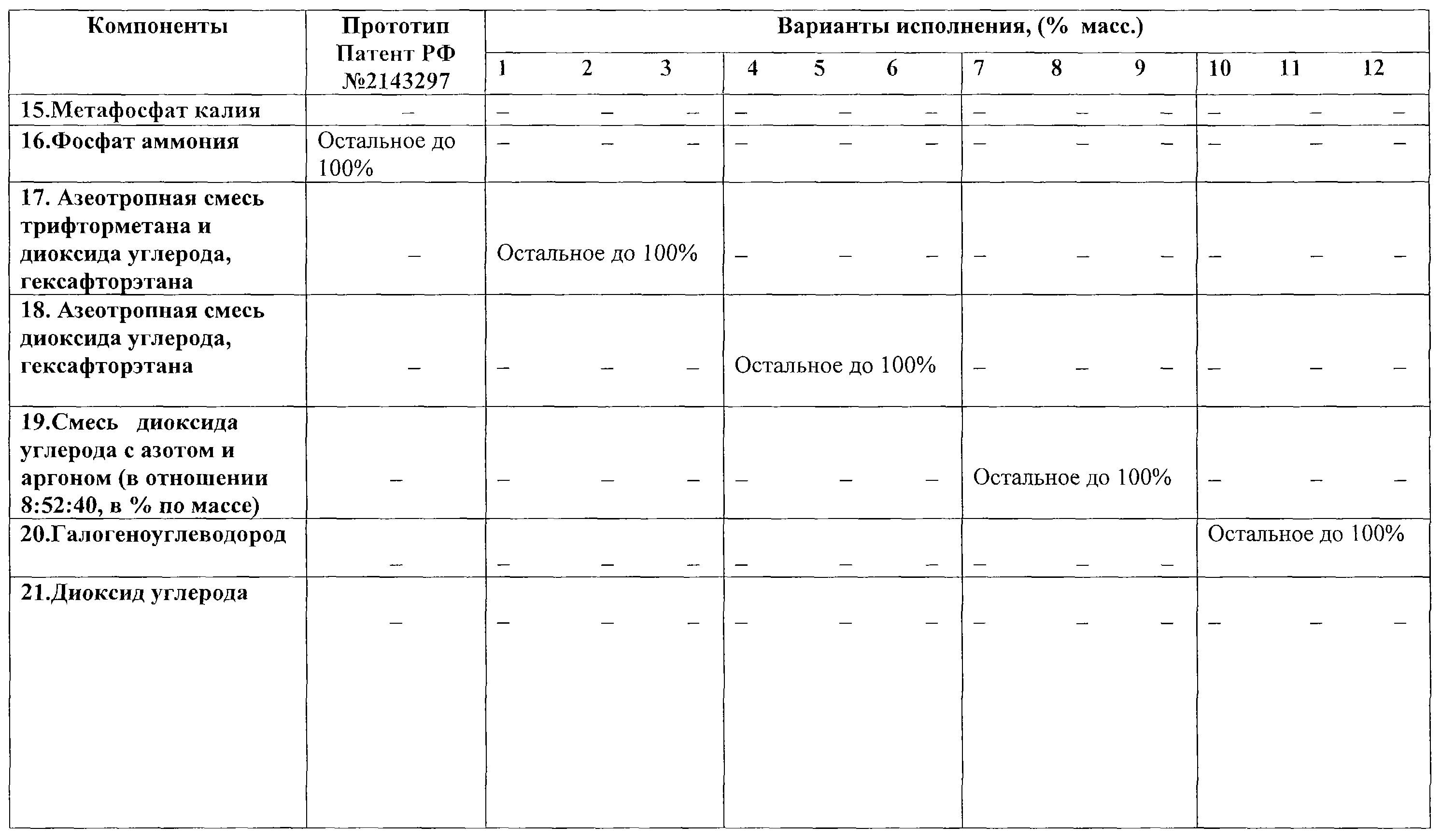

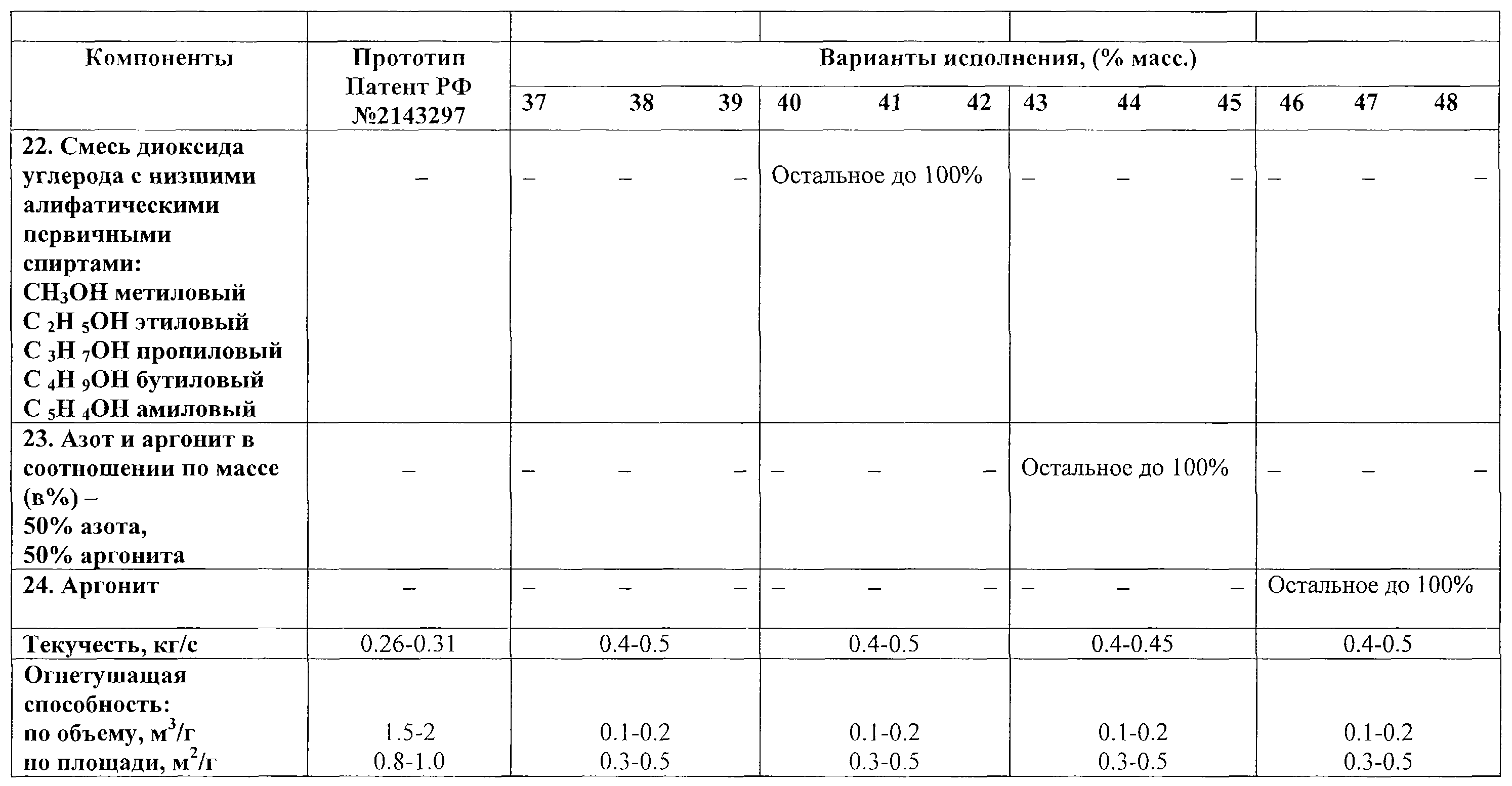

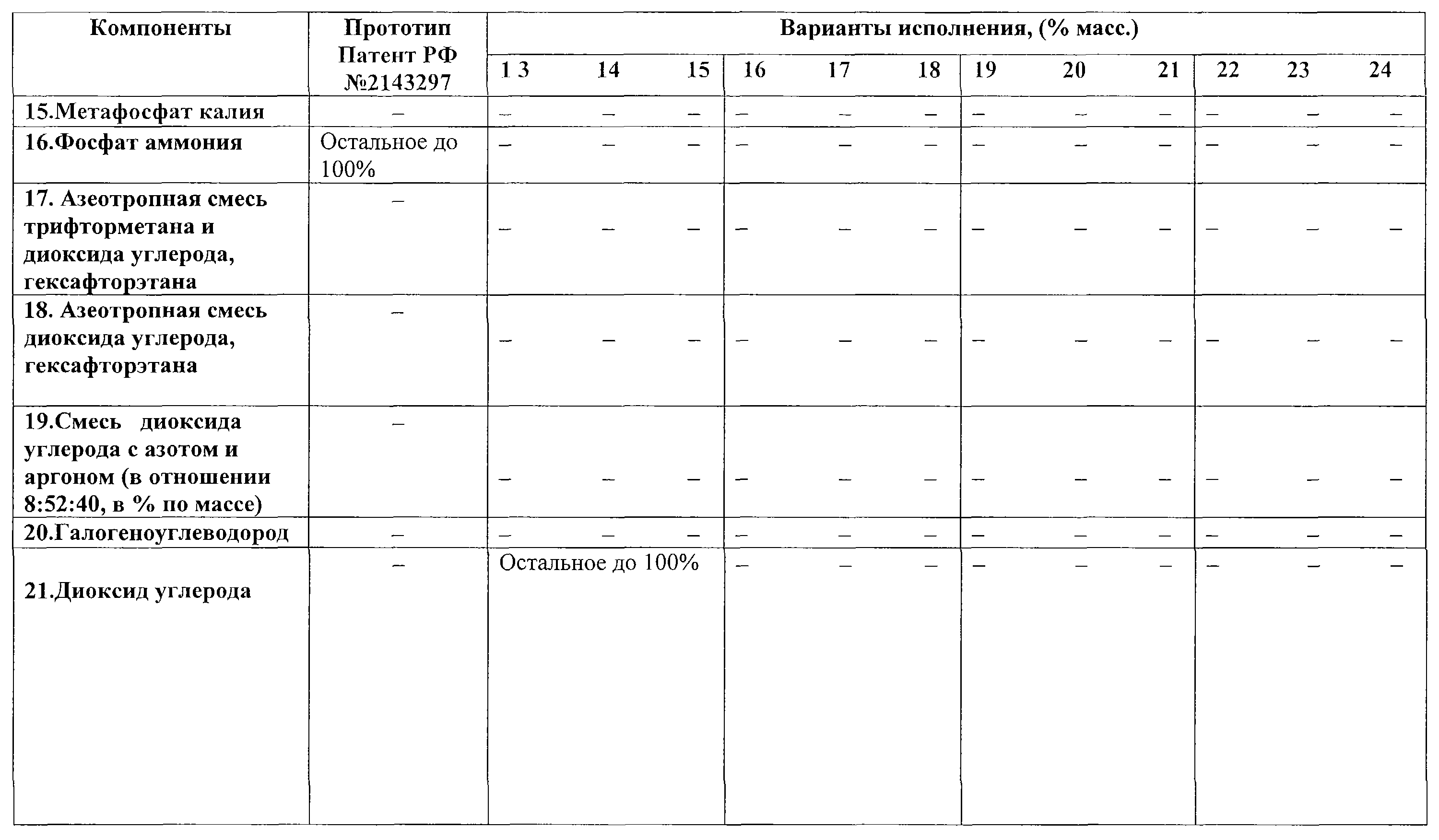

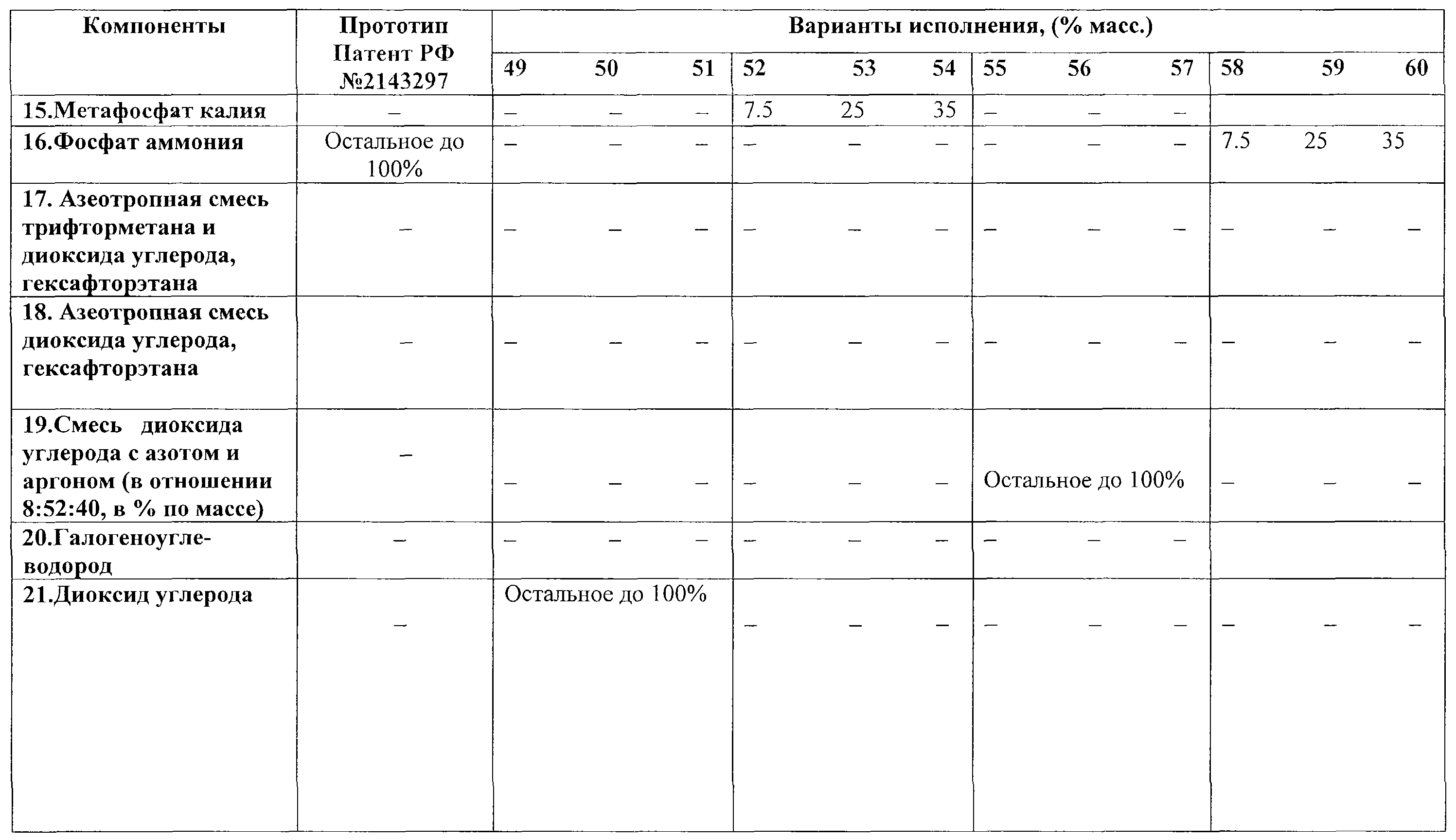

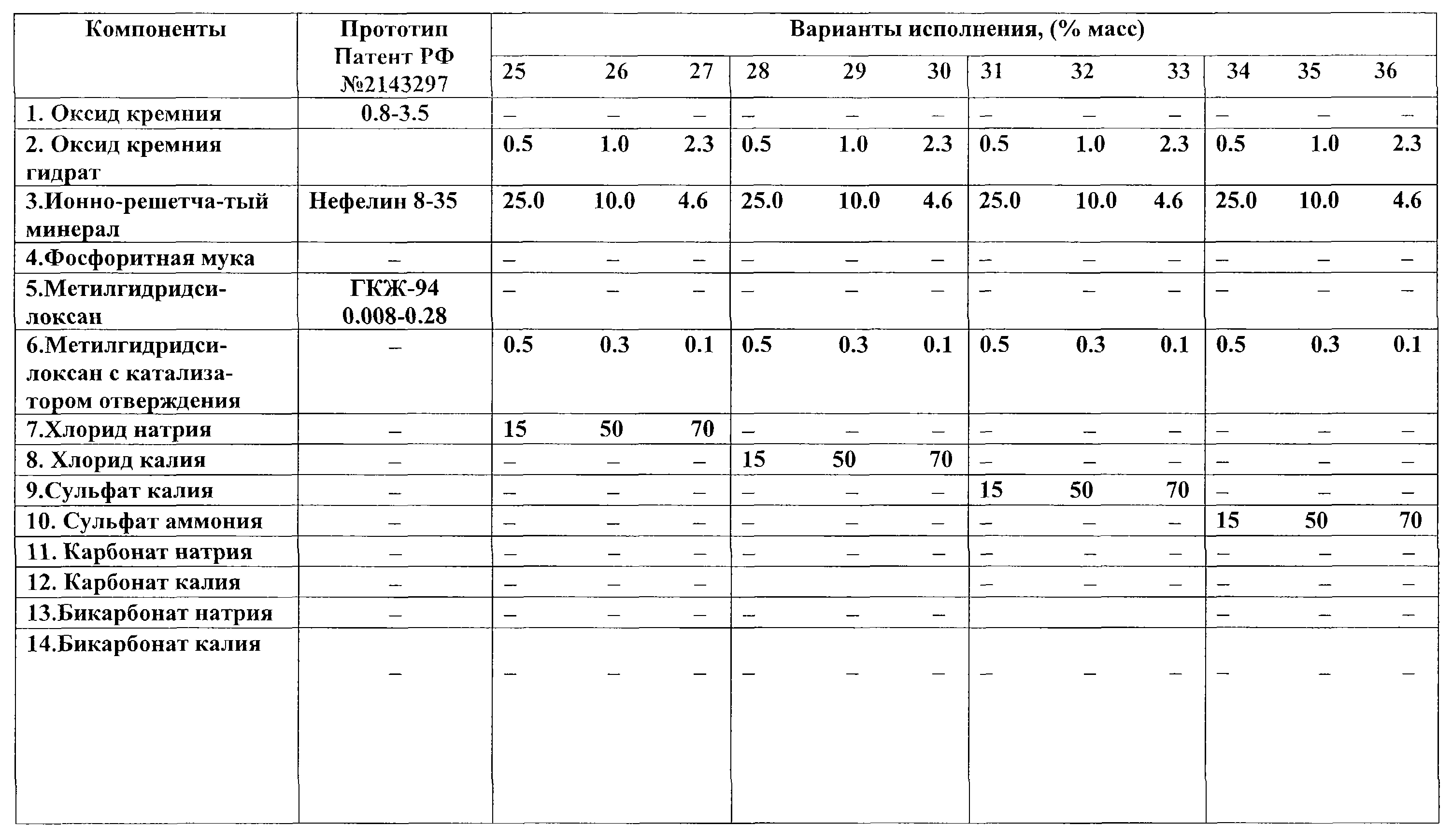

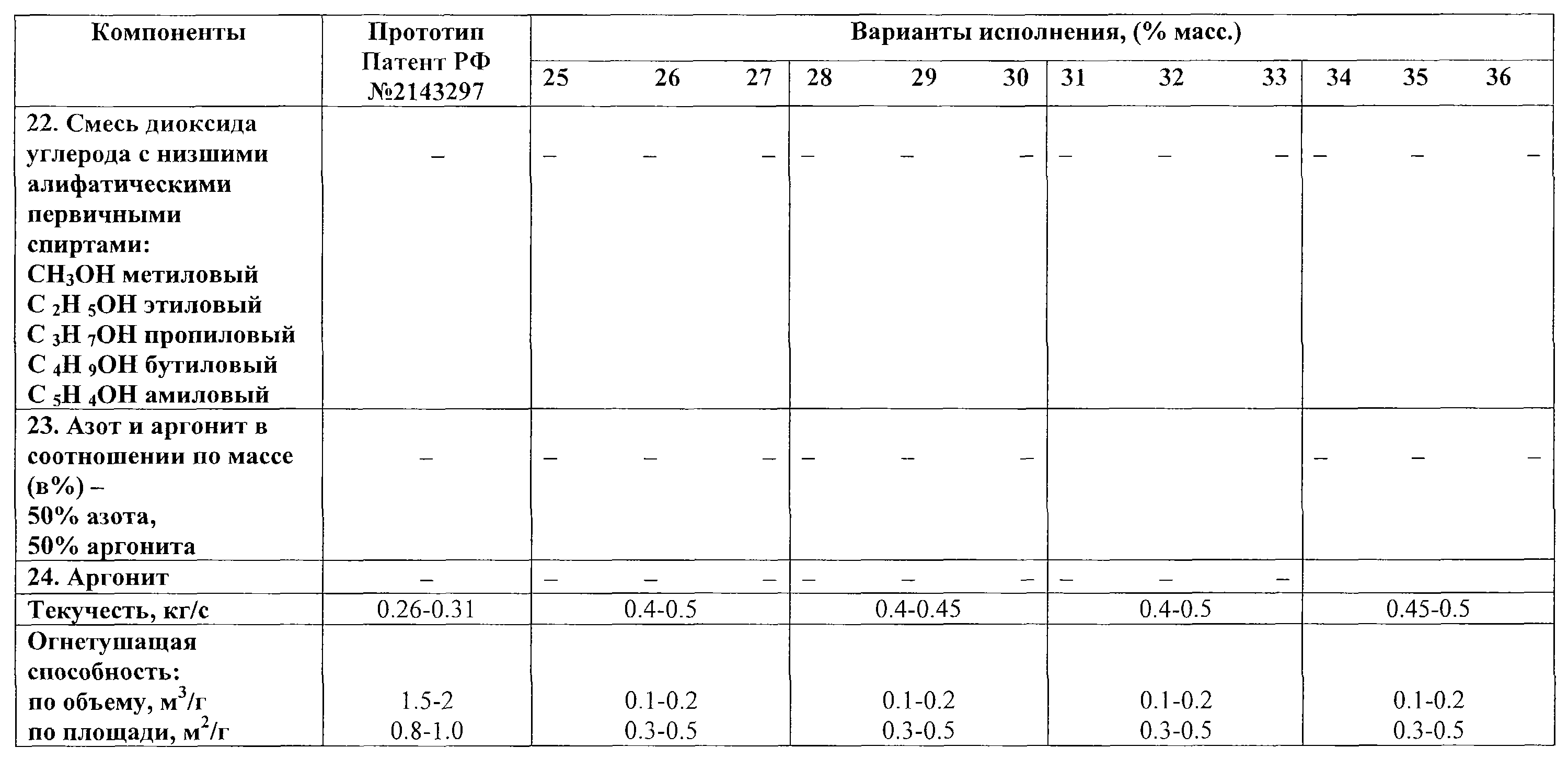

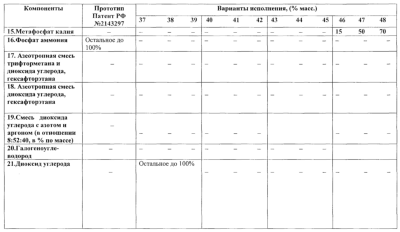

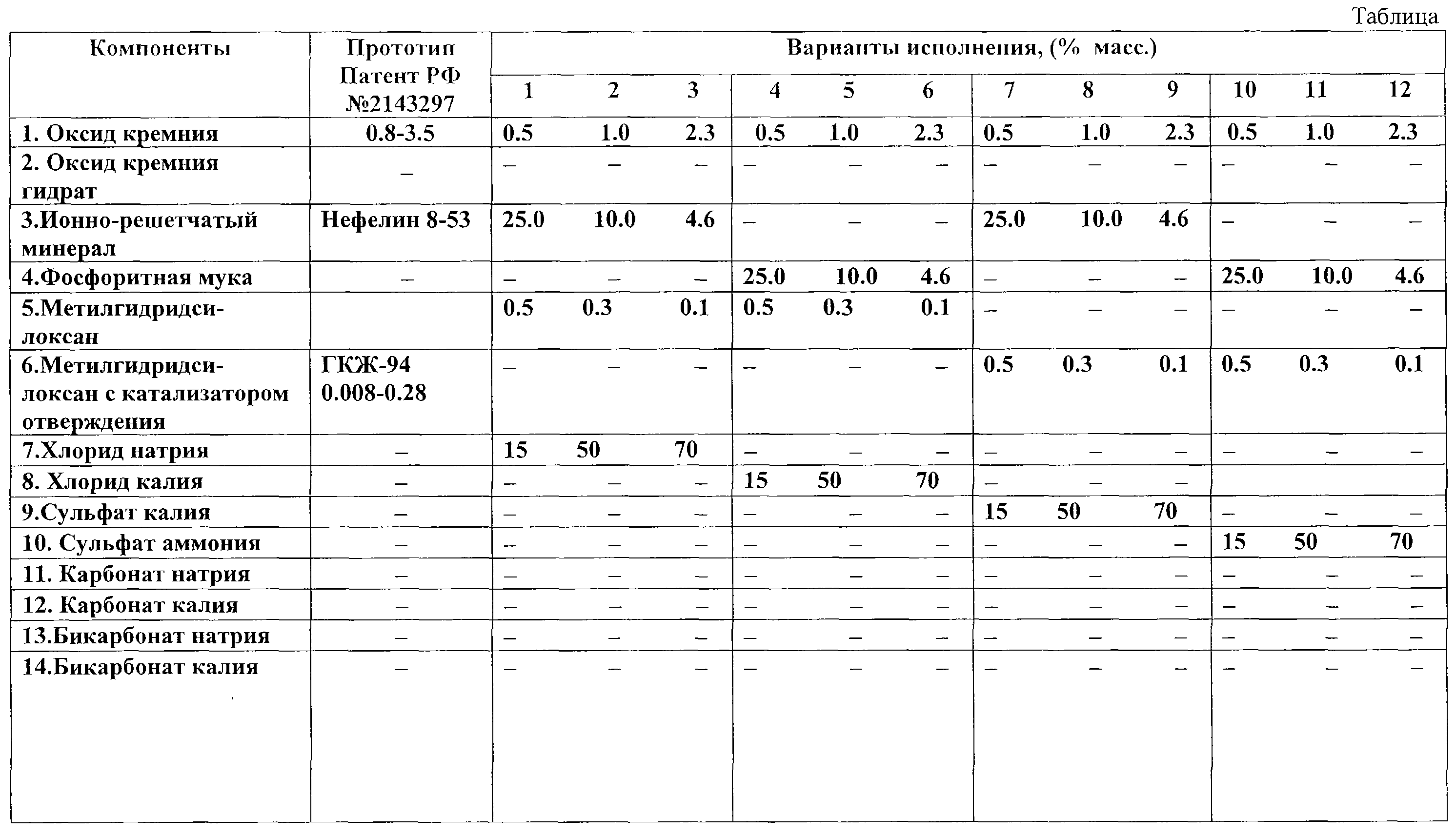

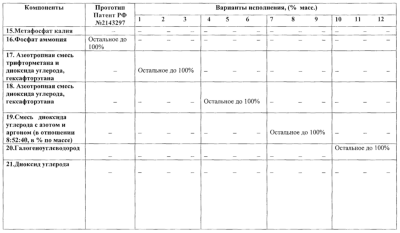

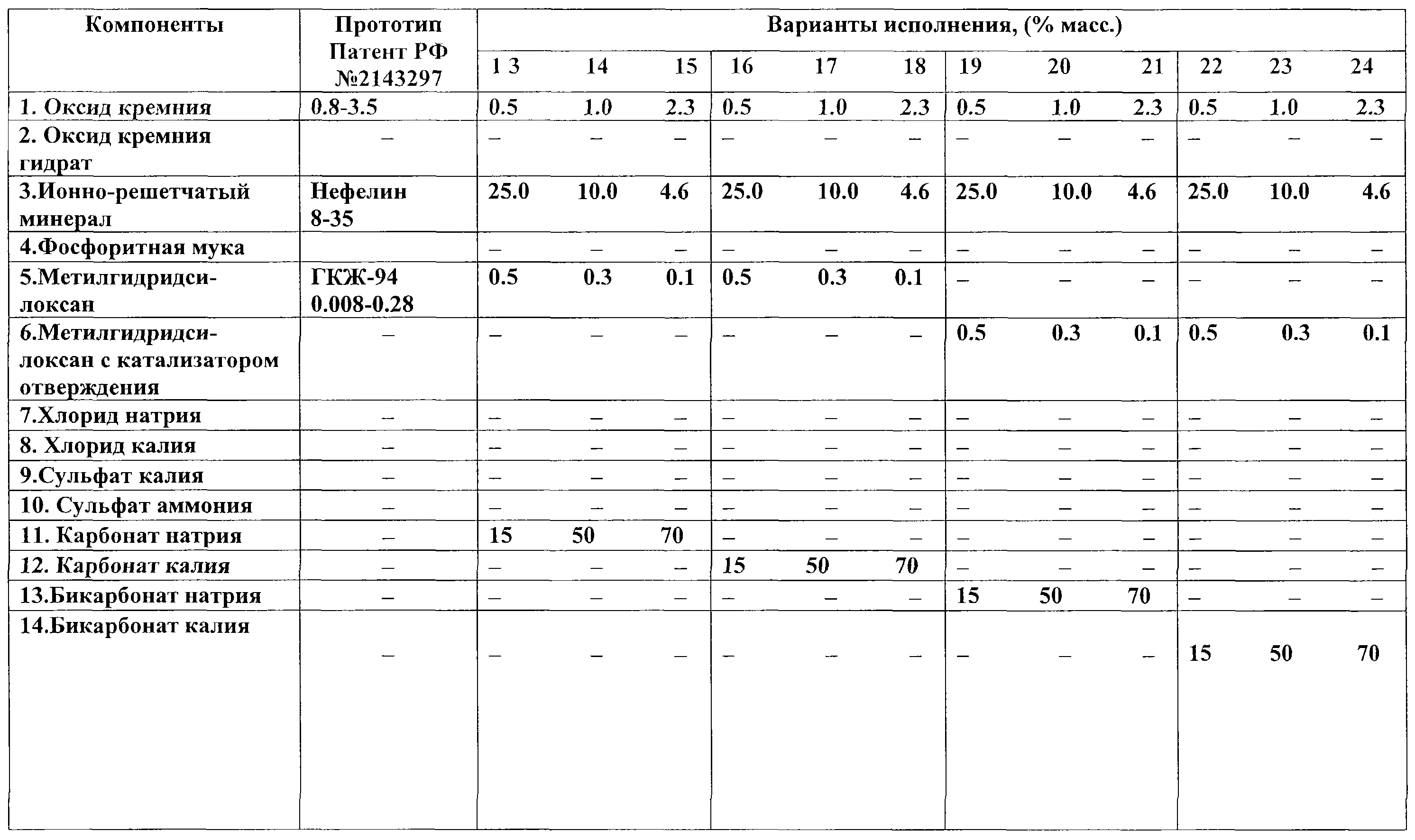

В таблице представлены примеры огнетушащего состава, состава-прототипа и значения характеристик составов по огнетушащей способности по классам пожаров А, В, и С, а также значения текучести составов, определяемые по НПБ.

Формула изобретения

Огнетушащий состав, включающий высокодисперсную добавку, целевую добавку для текучести, гидрофобизирующую кремнийорганическую жидкость и основной порошкообразный компонент, отличающийся тем, что он дополнительно содержит сжиженный и/или газообразный флегматизатор и/или сжиженный и/или газообразный ингибитор горения в виде азеотропной смеси трифторметана и диоксида углерода в соотношении по массе диоксид углерода: трифторметан (15-65) : (35-85), или азеотропную смесь трифторметана, гексафторэтана и диоксида углерода в соотношении (30-43) : (33-43) : (24-37), или смесь диоксида углерода с азотом и аргоном в соотношении 8:52:40, или смесь аргона и азота в соотношении 50:50, или сжиженный и/или газообразный галогеноуглеводород, и/или диоксид углерода, или азот, а в качестве целевой добавки для текучести он содержит ионно-решетчатый минерал с комплексными анионными группами брутто-формулы

[Аl2O3]0.5-7.5· [SiO2]40-50· [Na2O· K2O]4.5-11.4·

· [Р2O5]0.5-1.5· [СаO]5-9.1· [Fе2O3]12-20· [FeO]8-12· [ТiO3]7-11

и/или фосфоритную муку с истинными плотностями не менее 2,8 г/см3, в качестве гидрофобизирующей кремнийорганической жидкости он содержит метилгидридсилоксан с содержанием активного водорода 1,6-1,7 мас.% или смесь метилгидридсилоксана как основы гидрофобизатора и катализатора отверждения – аминоэтиламинопропилтриметоксисилана в соотношении (5-70) : 1, при этом модификатор – кремнийорганическая гидрофобизирующая жидкость взят в виде 10-70%-ного раствора в хлорорганическом растворителе при следующем соотношении компонентов, мас.%:

Высокодисперсная добавка 0,5-2,8

Целевая добавка для текучести 4,6-25,0

Гидрофобизирующая кремнийорганическая жидкость 0,1-0,5

Основной компонент 15-70

Флегматизатор и/или ингибитор горения Остальное


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.08.2005

Извещение опубликовано: 27.05.2006 БИ: 15/2006


NF4A Восстановление действия патента Российской Федерации на изобретение

Извещение опубликовано: 27.05.2006 БИ: 15/2006


QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Селиверстов Владимир Иванович, Стенковой Владимир Ильич


ИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “Каланча”

Договор № РД0058362 зарегистрирован 17.12.2009

Извещение опубликовано: 27.01.2010 БИ: 03/2010

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
