Патент на изобретение №2240727

(54) СКАНЕР ПОЗВОНОЧНИКА

(57) Реферат:

Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть использовано в клинической практике и научных исследованиях для решения диагностических задач и планирования вида лечения. Сканер позвоночника состоит из трех штанг, соединенных при помощи подвижных узлов, содержащих датчики угловых перемещений. Концевая штанга имеет закругленный наконечник и содержит направитель наконечника, представляющий корпусную деталь с двумя браншами, отверстием для наконечника и кольцевым упором для носка сканера, стенки которой имеют паз и концевой буртик. Носок сканера располагается от концов браншей на расстоянии, обеспечивающем одновременное касание кожных покровов в области вершин остистых отростков наконечником сканера и углублений справа и слева от остистых отростков браншами направителя. Технический результат – более точное определение координат точек, характеризующих форму и пространственную ориентацию позвоночника. 1 ил.

Изобретение относится к медицине, а именно к травматологии и ортопедии, и может быть использовано в клинической практике и научных исследованиях для решения диагностических задач и планирования вида лечения.

Известно исследование формы позвоночника при помощи осмотра и пальпации (Маркс В.О. Ортопедическая диагностика: Руководство-справочник. – Минск: Наука и техника, 1978). При этом исследователь визуально оценивает форму позвоночника, проводит пальцами руки вдоль линии остистых отростков и на основании собственных представлений о нормальной форме позвоночника делает заключение. Полученные таким образом данные не могут быть объективизированы и выражены в абсолютных величинах.

Наиболее близким к заявляемому является сканер позвоночника, представляющий собой три металлических штанги, соединенные при помощи подвижных узлов, содержащих в себе датчики угловых перемещений (И.Г.Алексеев, Т.С.Некрасова, А.В.Пироженко, Д.Н.Свирида, Д.В.Скворцов. Трехмерный функциональный сканер позвоночника как инструмент диагностики и контроля мануального терапевта. – Мануальная терапия, 2002, №4). Один из подвижных узлов на первой штанге жестко закрепляется на какой-либо поверхности. Концевая штанга имеет закругленный наконечник. Исследователь проводит наконечником по поверхности спины пациента вдоль остистых отростков позвоночника. На основании показаний датчиков, размещенных в подвижных узлах, при помощи компьютерной программы определяется положение наконечника и высчитываются координаты точек, характеризующих форму позвоночника.

Округлая форма наконечника способствует соскальзыванию его во время проведения вдоль линии остистых отростков. Соскальзывание наконечника фиксируется компьютером и приводит к появлению ложных данных, уменьшению точности измерений и необходимости выполнения повторных исследований.

Задача изобретения состоит в том, чтобы предложить устройство, которое позволит более точно определить координаты точек, характеризующих форму и пространственную ориентацию позвоночника.

При использовании устройства имеет место положительный лечебный эффект за счет расширения диагностических возможностей путем более точной оценки формы и пространственной ориентации позвоночника, что позволяет ограничить лучевую нагрузку на пациента за счет уменьшения числа рентгеновских исследований,обосновать оптимальную тактику и прогнозировать результаты лечения. Устройство может быть использовано для проведения скрининговых исследований. Экономический эффект достигается за счет того, что с использованием устройства исследование становится менее длительным, менее трудоемким за счет уменьшения количества ошибочных измерений. Устройство недорого в производстве.

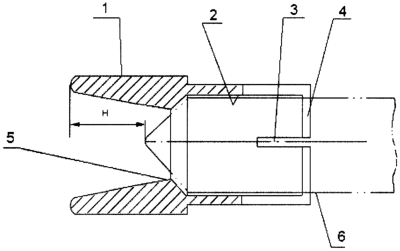

На чертеже представлена корпусная деталь с двумя браншами 1 и отверстием 2, в которое вставляется наконечник сканера 6, причем стенки имеют паз 3 и концевой буртик 4, которые необходимы для надежного закрепления направителя на наконечнике сканера 6. Носок сканера 6 конической частью упирается в кольцевой упор 5 таким образом, что собственно носок располагается от концов браншей 1 на экспериментально подобранное расстояние Н, обеспечивающее на пациенте одновременное касание кожных покровов в области вершин остистых отростков наконечником сканера и углублений справа и слева от остистых отростков браншами направителя. Бранши 2 дают возможность более точно сориентировать наконечник сканера на вершине остистого отростка.

Технический результат достигается за счет конструктивных особенностей направителя, позволяющих исключить соскальзывание наконечника сканера с остистых отростков.

Поставленная задача решается за счет направителя наконечника сканера, представляющего корпусную деталь с двумя браншами и отверстием для наконечника, концевой буртик и паз.

Устройство работает следующим образом.

Пациент устанавливается в нейтральном вертикальном положении рядом со сканером позвоночника и располагается таким образом, чтобы устройство располагалось за его спиной. Пациент во время исследования сохраняет неподвижное положение. Исследователь наконечником сканера 6 отмечает точки акромиально-ключичных сочленений, передние верхние и задние верхние ости подвздошных костей, после чего устанавливает направитель на наконечник сканера 6 таким образом, чтобы отверстие 2 было направлено в сторону наконечника 6, а кольцевой упор 5 упирался в коническую часть наконечника 6, и проводит наконечником вдоль позвоночника по линии остистых отростков шейного, грудного и поясничного отделов позвоночника, дополнительно отмечая границы отделов позвоночника. При этом бранши 1 располагаются с двух сторон от остистых отростков и ограничивают боковые перемещения наконечника сканера 6.

Исследование непродолжительно по времени (3-5 минут).

Формула изобретения

Сканер позвоночника, состоящий из трех штанг, соединенных при помощи подвижных узлов, содержащих в себе датчики угловых перемещений, концевая штанга имеет закругленный наконечник, отличающийся тем, что содержит направитель наконечника, представляющий корпусную деталь с двумя браншами, отверстием для наконечника и кольцевым упором для носка сканера, стенки которой имеют паз и концевой буртик, при этом носок сканера располагается от концов браншей на расстоянии, обеспечивающем одновременное касание кожных покровов в области вершин остистых отростков наконечником сканера и углублений справа и слева от остистых отростков браншами направителя.

РИСУНКИ
