Патент на изобретение №2240670

(54) ПНЕВМАТИЧЕСКИЙ ВЫСЕВАЮЩИЙ АППАРАТ

(57) Реферат:

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для посева семян в сеялках. Цель изобретения – создание универсального вакуумного высевающего аппарата, обеспечивающего высев семян различного размера без замены высевающих устройств. Пневматический высевающий аппарат включает бункер для семян, высевающий элемент, выполненный в виде барабана с пневматическими полостями и горизонтальной осью вращения. Высевающий элемент имеет по периферии радиально расположенные присасывающие отверстия, распределитель воздуха с камерами вакуума и избыточного давления и сопряженный с его поверхностью полый цилиндр. Последний выполнен с окнами, имеющими размеры, превышающие размеры наибольшего присасывающего отверстия, и установлен на поверхности высевающего элемента с возможностью поворота относительно этой поверхности и фиксации в момент совпадения окон и присасывающих отверстий необходимого размера. Использование изобретения позволит обеспечить высев семян различного размера без замены высевающих элементов. 4 ил.

Изобретение относится к сельскохозяйственному машиностроению, в частности к сеялкам.

Известен пневматический высевающий аппарат, содержащий корпус, бункер для семян, источник избыточного давления, барабан с горизонтальной осью вращения и внутренней полостью, сообщенной с атмосферой, на внешней поверхности которого выполнены сообщенные с внутренней полостью кольцевые канавки, а внешняя поверхность барабана охвачена гибкой лентой с рядами сквозных семязахватывающих отверстий (а.с. №1464933, М. кл. А 01 С 7/04, 1987). Недостатком его является подвод избыточного давления внутрь корпуса, с расположенным в нем высевающим барабаном, для обеспечения прижатия семян к ленте с отверстиями, однако это требует герметизации бункера для предотвращения выброса из него семян и может вызвать отделение семян от высевных отверстий, создавая пропуски в посевной строчке.

Известен пневматический высевающий аппарат (а.с. СССР №1194306, М. кл. А 01 С 7/04, 1983), содержащий бункер для семян и высевающий элемент, выполненный в виде полого цилиндра, на поверхности которого имеется несколько рядов сквозных ячеек, снабженный сопряженным с его внутренней поверхностью кольцом, которое установлено с возможностью продольного перемещения относительно оси вращения цилиндра, изменяя при этом норму высева.

Он является наиболее близким по технической сути к предлагаемому изобретению, но имеет недостаток – невозможна перенастройка аппарата на высев семян иного размера без смены высевающего элемента.

Цель изобретения – создание универсального высевающего аппарата, обеспечивающего высев семян различного размера и формы. Это достигается тем, что на высевающем элементе, выполненном в виде барабана, установлен полый настроечный цилиндр, исполненный с окнами для поочередного открытия присасывающих отверстий. Эти окна имеют размеры, превышающие размеры наибольшего присасывающего отверстия. Полый цилиндр установлен на поверхности высевающего барабана с возможностью поворота относительно этой поверхности и фиксации в момент совпадения окон и присасывающих отверстий необходимого размера.

На фиг.1 изображен пневматический высевающий аппарат, на фиг.2, 3 – сопряжение барабана пневматического высевающего аппарата с настроечным цилиндром, на фиг.4 – фиксатор настроечного цилиндра.

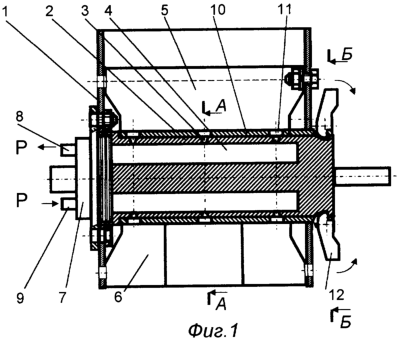

Пневматический высевающий аппарат (фиг.1) включает корпус 1, барабан 2 с радиальными присасывающими отверстиями 3 и пневматическими полостями 4, направляющие 5, 6, распределитель 7 с подводом вакуума 8 и избыточного давления 9, настроечный цилиндр 10 с окнами 11 для открытия выбранных отверстий и рукоятками-фиксаторами 12. Пневматические полости 4 выполнены на каждую группу присасывающих отверстий различного диаметра. Полость может быть одна или их может быть несколько. Настроечный цилиндр установлен на высевающем барабане с возможностью поворота и фиксации относительно барабана при расположении окон над присасывающими отверстиями (фиг.2, 3). Для обеспечения фиксации подвижного сопряжения высевающего барабана и настроечного цилиндра 10 на цилиндрической части барабана 2 у его торца выполнены шлицы 13 (фиг.4), в которые входят выступы рукоятки-фиксатора 12. Рукоятки-фиксаторы удерживаются в положении фиксации пружинами 14.

Высевающий аппарат работает следующим образом. Семена определенного размера 15, 16 из корпуса 1 через направляющую 5 поступают к вращающимся и зафиксированным между собой настроечному цилиндру и высевающему барабану 2, где под действием вакуума, подводимого от камеры 8, присасываются через окна 11 к радиальным отверстиям 3, выполненным в виде усеченного конуса. Размер отверстий 3, используемых для высева семян, определяется фиксированным положением настроечного цилиндра 10. При этом семена по одному фиксируются в конических отверстиях и переносятся вращением до момента разобщения полости барабана с камерой вакуума 8 и соединения с камерой повышенного давления распределителя 9. В этот момент происходит очищение отверстий от семян. Нижняя направляющая 6 распределяет семена по строчкам.

Для перенастройки высевающего аппарата на другой размер семян необходимо повернуть рукоятки-фиксаторы 12, выводя их из зацепления со шлицами 13 и установить необходимый размер присасывающих отверстий, переместив окна настроечного цилиндра в другое фиксированное положение.

Формула изобретения

Пневматический высевающий аппарат, включающий бункер для семян, высевающий элемент, выполненный в виде барабана с пневматическими полостями и горизонтальной осью вращения, имеющий по периферии радиально расположенные присасывающие отверстия, распределитель воздуха с камерами вакуума и избыточного давления и снабженный сопряженным с поверхностью высевающего элемента полым цилиндром, отличающийся тем, что полый цилиндр выполнен с окнами, имеющими размеры, превышающие размеры наибольшего присасывающего отверстия, и установлен на поверхности высевающего элемента с возможностью поворота относительно этой поверхности и фиксации в момент совпадения окон и присасывающих отверстий необходимого размера.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.12.2004

Извещение опубликовано: 20.02.2007 БИ: 05/2007
