(54) ЛЕСНАЯ СЕЯЛКА

(57) Реферат:

Изобретение относится к лесохозяйственному машиностроению и предназначено для высева сыпучих семян плодовых и лесных древесных и кустарниковых пород. Сеялка содержит раму и планировщик-выравниватель. На нижней поверхности планировщика-выравнивателя установлены грядообразователи, семяпроводы и гибкие пластины для заделки семян. На его осях также установлены пружины с левой и правой навивками. Использование изобретения позволит обеспечить заданную глубину посева семян, снизить металлоемкость сеялки, повысить качество всходов и снизить потери при выходе ростков сеянцев из почвы. 1 з.п. ф-лы, 2 ил.

Изобретение относится к лесохозяйственному машиностроению и предназначено для высева сыпучих семян плодовых и лесных древесных и кустарниковых пород.

Известен комбинированный агрегат для обработки почвы и посева, содержащий фрезу с шарнирно закрепленным на ней и подпружиненным к почве щитком-выравнителем и сеялки с сошниками, при чем сошники сеялки шарнирно соединены щитком-выравнителем, а сеялка шарнирно соединена с фрезой с помощью тяги (а.с. №1166683, кл. А 01 В 49/06).

Недостатком данного устройства является неравномерная заделка семян в почве на глубине и при прикатывании посевных борозд вдавливание в грунт комков земли и камней, что затрудняет всхожесть семян.

Известна плодово-лесная сеялка, содержащая несущую раму и установленные на ней в технологической последовательности рабочие органы и узлы, причем она снабжена регулируемым планировщиком-выравнителем поверхности поля, стержневыми загортачами, закрепляемыми жестко на заданную глубину, уплотняющим катком и сетчатым барабаном для мульчирования (патент РФ №2095958, кл. А 01 В 49/06).

Недостатком данного устройства является сложность и громоздкость конструкции, что не обеспечивает равномерность посева на заданную глубину, что очень важно для посева кедровых семян. Кроме того, засыпка посевных гряд загортачами приводит к попаданию в посевные борозды комков почвы, что в последующем мешает прорастанию всходов сеянцев.

Изобретение решает задачу повышения качества всходов сеянцев и обеспечения выхода всходов из почвы путем обеспечения технологически заданной глубины посева семян и равномерной засыпки посевных борозд дробленой почвой.

Технический результат изобретения заключается в:

– обеспечении заданной глубины посева семян;

– снижении металлоемкости сеялки;

– повышении качества всходов сеянцев и снижении потерь при выходе ростков сеянцев из почвы.

Указанный технический результат достигается тем, что лесная сеялка содержит планировщик-выравниватель, который имеет бороздообразователи, гибкие пластины для вдавливания семян в почву, при этом дробление почвы и ее подача в борозды осуществляется пружинами с левой и правой завивкой и свободно вращающиеся на оси.

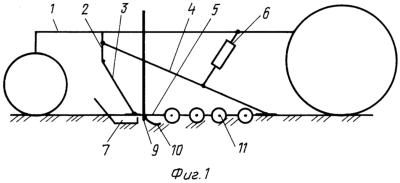

На фиг.1 изображена кинематическая схема лесной сеялки; на фиг.2 – планировщик-выравниватель (вид сверху).

Лесная сеялка установлена на раме 1 самоходного шасси с помощью кронштейна 2, к которому тягами 3 и 4, установленных подвижно на кронштейне 2, присоединен планировщик-выравниватель 5. Тяга 4 соединена с рамой 1 гидроцилиндром 6. Планировщик-выравниватель 5 имеет на нижней поверхности бороздообразователи 7 по количеству посевных строк, отверстия 8 для установки гибких семяпроводов 9, закрепленных в отверстиях 8, гибкие пластины 10 по количеству борозд, оси 11, на которых свободно установлены пружины 12 с левой завивкой и пружины 13 с правой завивкой.

Лесная сеялка работает следующим образом.

С помощью гидроцилиндра 6, установленного на раме 1 самоходного шасси, и тяг 3 и 4 планировщик-выравниватель 5 устанавливается в рабочее положение, при этом бороздообразователь 7 погружен в почву. При движении самоходного шасси и рамы 1, планировщик-выравниватель 5 производит выравнивание почвы, а бороздообразователь 7 образует открытые борозды, в которые по гибким семяпроводам 9, равномерно подаются семена хвойных пород. Гибкая пластина 10 вдавливает семена в глубину. Пружины 12 и 13, установленные на оси 11, при движении планировщика-выравнивателя 5 производят дробление комков почвы и засыпку борозд раздробленной почвой за счет передвижения почвы по винтовой навивке пружин 12 и 13.

Использование лесной сеялки позволяет строго соблюдать заданную глубину посева семян хвойных пород и равномерно засыпать посевные гряды дробленой почвой.

Формула изобретения

1. Лесная сеялка, содержащая несущую раму, планировщик-выравниватель, отличающаяся тем, что у планировщика-выравнивателя на нижней поверхности установлены грядообразователи, семяпроводы и гибкие пластины для заделки семян.

2. Устройство по п.1, отличающееся тем, что у планировщика-выравнивателя на осях установлены пружины с левой и правой навивками.

РИСУНКИ
