Патент на изобретение №2240585
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ ЗРЕНИЯ
(57) Реферат:
Изобретение относится к области оптики, в частности к устройствам для коррекции зрения. Устройство для коррекции зрения выполнено в форме очков, которые содержат две диафрагмы со сквозными отверстиями, дужки с заушинами и средство крепления диафрагм с дужками. Дужки и средство крепления выполнены в виде одной детали, представляющей собой узкую полосу упругого материала П-образной формы, средняя часть которой вставлена в предусмотренные для этого прорези с выдавками в диафрагмах, что позволяет диафрагмам перемещаться вдоль средней части полосы П-образной формы. Заушины выполнены в виде отдельных элементов, снабженных прорезями с выдавками, посредством которых они могут крепиться на концах дужек с возможностью перемещения вдоль них. Носовые упоры выполнены за счет отгиба части диафрагм. 2 з.п.ф-лы, 2 ил.
Изобретение относится к области оптики, в частности к устройствам для коррекции зрения. Известно устройство для коррекции зрения, принятое авторами за прототип, содержащее две диафрагмы со сквозными отверстиями, вставленные в очковую оправу [1]. Конструкция этого устройства не позволяет регулировать межцентровое расстояние и длину дужек индивидуально для каждого пользователя. Наличие оправ существенно удорожает изделие. Целью изобретения является устранение указанных недостатков прототипа и создание простого и недорогого, удобного в эксплуатации устройства для коррекции зрения, обеспечивающего индивидуальную регулировку межцентрового расстояния и длины дужек для любого пользователя. Указанная цель достигается тем, что в устройстве для коррекции зрения, содержащем две диафрагмы со сквозными отверстиями, дужки с заушинами и средство крепления диафрагм с дужками, дужки и средство крепления выполнены в виде одной детали, представляющей собой узкую полосу упругого материала П-образной формы, средняя часть которой вставлена в предусмотренные для этого прорези с выдавками в диафрагмах с возможностью взаимного перемещения диафрагм вдоль средней части полосы П-образной формы. Другой особенностью изобретения является то, что заушины выполнены в виде отдельных элементов, снабженных прорезями с выдавками, посредством которых они могут крепиться на концах дужек с возможностью перемещения вдоль дужек. Еще одной особенностью изобретения является то, что носовые упоры выполнены за счет отгиба части диафрагмы. Изобретение поясняется чертежами, на которых представлены: Фиг.1 – общий вид устройства в аксонометрии; Фиг.2 – разрез устройства в месте прохождения полосы сквозь отверстия. Устройство для коррекции зрения (Фиг.1) выполнено в форме очков, которые содержат две диафрагмы 1, 2 со сквозными отверстиями 3, дужки 4, 5 с заушинами 6, 7 и средство 8 крепления диафрагм 1, 2 с дужками 4, 5. Дужки 4, 5 и средство крепления 8 выполнены в виде одной детали, представляющей собой узкую полосу упругого материала П-образной формы, средняя часть которой вставлена в предусмотренные для этого прорези 9 с выдавками 10 в диафрагмах 1, 2 (Фиг.2), что позволяет диафрагмам 1, 2 взаимно перемещаться вдоль средней части полосы П-образной формы. Заушины 6, 7 выполнены в виде отдельных элементов, снабженных прорезями 11 с выдавками 12, посредством которых они могут крепиться на концах дужек 4, 5 с возможностью перемещения вдоль них. Носовые упоры 10 выполнены за счет отгиба части диафрагм 1 и 2. Устройство предназначено для периодического использования его в качестве очков-тренажеров для коррекции зрения. При этом пользователь индивидуально производит перемещение диафрагм с целью регулировки расстояния между носовыми упорами, межцентрового расстояния, а также регулировку длины дужек за счет перемещения заушин. Такие регулировки позволяют использование одного и того же устройства людьми разного возраста и комплекции, в том числе и детьми. Регулярное пользование очками по 30-40 минут в день позволяет снимать излишнее напряжение глазных мышц, приобретенную постоянную их зажатость, что и обеспечивает нормализацию зрения. Устройство может быть использовано для корректировки зрения как в быту, так и на рабочих местах для профессий, требующих напряжения зрения. Источник информации 1. Патент РФ № 2160458, м.кл. G 02 C 7/00, 7/16, 2000 г.
Формула изобретения
1. Устройство для коррекции зрения, содержащее две диафрагмы со сквозными отверстиями, дужки с заушинами и средство крепления диафрагм с дужками, отличающееся тем, что дужки и средство крепления выполнены в виде одной детали, представляющей собой узкую полосу упругого материала П-образной формы, средняя часть которой вставлена в предусмотренные для этого прорези с выдавками в диафрагмах с возможностью взаимного перемещения диафрагм вдоль средней части полосы П-образной формы. 2. Устройство для коррекции зрения по п.1, отличающееся тем, что заушины выполнены в виде отдельных элементов, снабженных прорезями с выдавками, посредством которых они могут крепиться на концах дужек с возможностью перемещения вдоль них. 3. Устройство для коррекции зрения по п.1 или 2, отличающееся тем, что носовые упоры выполнены за счет отгиба части диафрагмы.

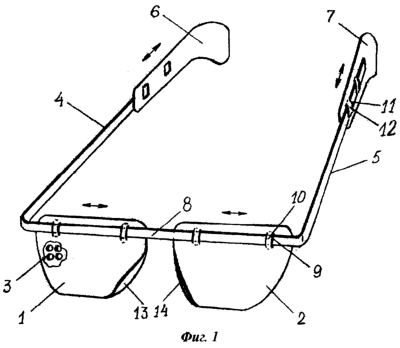

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 28.01.2007
Извещение опубликовано: 20.02.2008 БИ: 05/2008
|
||||||||||||||||||||||||||
