Патент на изобретение №2240388

(54) ТЕРМОСТОЙКИЙ ТКАНЫЙ МАТЕРИАЛ

(57) Реферат:

Материал может быть использован для изготовления защитной одежды специального назначения для работников, пребывающих в легковоспламеняемой атмосфере. Термостойкий тканый материал содержит основные и уточные нити, выполненные из смесовой пряжи, и содержит полиарамидное и шерстяное волокно. Нити содержат в утке металлизированную нить при следующем содержании компонентов в материале, мас.%: полиарамидное волокно – 48-75, шерстяное волокно – 20-50, металлизированная нить – 2-5. Материал обладает защитным действием, препятствующим накоплению статического электричества, что повышает безопасность работы в одежде из такого материала. 2 з.п. ф-лы, 2 табл.

Изобретение относится к текстильной промышленности, в частности к производству тканых материалов и может быть использовано для изготовления защитной одежды специального назначения для работников, пребывающих в легковоспламеняемой атмосфере, например, для пожарных, работников автозаправочных станций, работников нефтегазовой отрасли промышленности.

Известна декоративно-отделочная ткань, выработанная из уточных полиарамидных нитей, чередующихся с уточными ацетохлориновыми нитями, а основные нити представляют собой нити из ароматического полиамида (авторское свидетельство СССР №878819, кл. D03D 15/12, 1980).

Известная ткань обладает достаточно высокой устойчивостью к истиранию, высокой огнезащищенностью, однако не устойчива к плесневым грибам, что особенно важно для материалов, используемых во влажных атмосферных условиях, и обладает способностью к накоплению достаточно больших зарядов статического электричества для материалов, используемых в сухих атмосферных условиях.

Наиболее близким по технической сущности и достигаемому результату к заявляемому является термостойкий тканый материал, содержащий основные и уточные нити, выполненные из смесовой пряжи, содержащей полиарамидное и модифицированное шерстяное волокно при следующем соотношении мас.%:

полиарамидное волокно 20-80

модифицированное шерстяное

волокно 80-20

(авторское свидетельство СССР №1756412, кл. D03D 15/00, 15/12, опубл. 23.08.92 – прототип).

Известная ткань, обладая высокими показателями по разрывной нагрузке, воспламеняемости, грибостойкости, поверхностной плотности недостаточно устойчива к накоплению статического электричества, что особенно опасно для работающего в одежде из такого материала в загазованном помещении и на территориях.

Технической задачей изобретения является создание нового термостойкого тканого материала, обладающего защитным действием, препятствующим накоплению статического электричества, и тем самым повышающим безопасность работы в одежде из такого материала.

Техническая задача решается при создании термостойкого тканого материала, содержащего основные и уточные нити, выполненные из смесовой пряжи, содержащей полиарамидное и шерстяное волокно, в котором в соответствии с изобретением нити содержат в утке металлизированную нить при следующем содержании компонентов в материале, мас.%:

полиарамидное волокно 48-75

шерстяное волокно 50-20

металлизированная нить 2-5

В таком термостойком тканом материале в качестве металлизированной нити может быть применена стальная проволока с никелевым покрытием.

При создании изобретения для постановки технической задачи был выбран прототип – термостойкий тканый материал с содержанием компонентов, обеспечивающих высокие показатели по разрывной нагрузке, воспламеняемости, поверхностной плотности и др. (см. таблицу 1 описания к авторскому свидетельству №1756412 – прототипу) и определенному экспериментально показателю – удельному поверхностному электрическому сопротивлению.

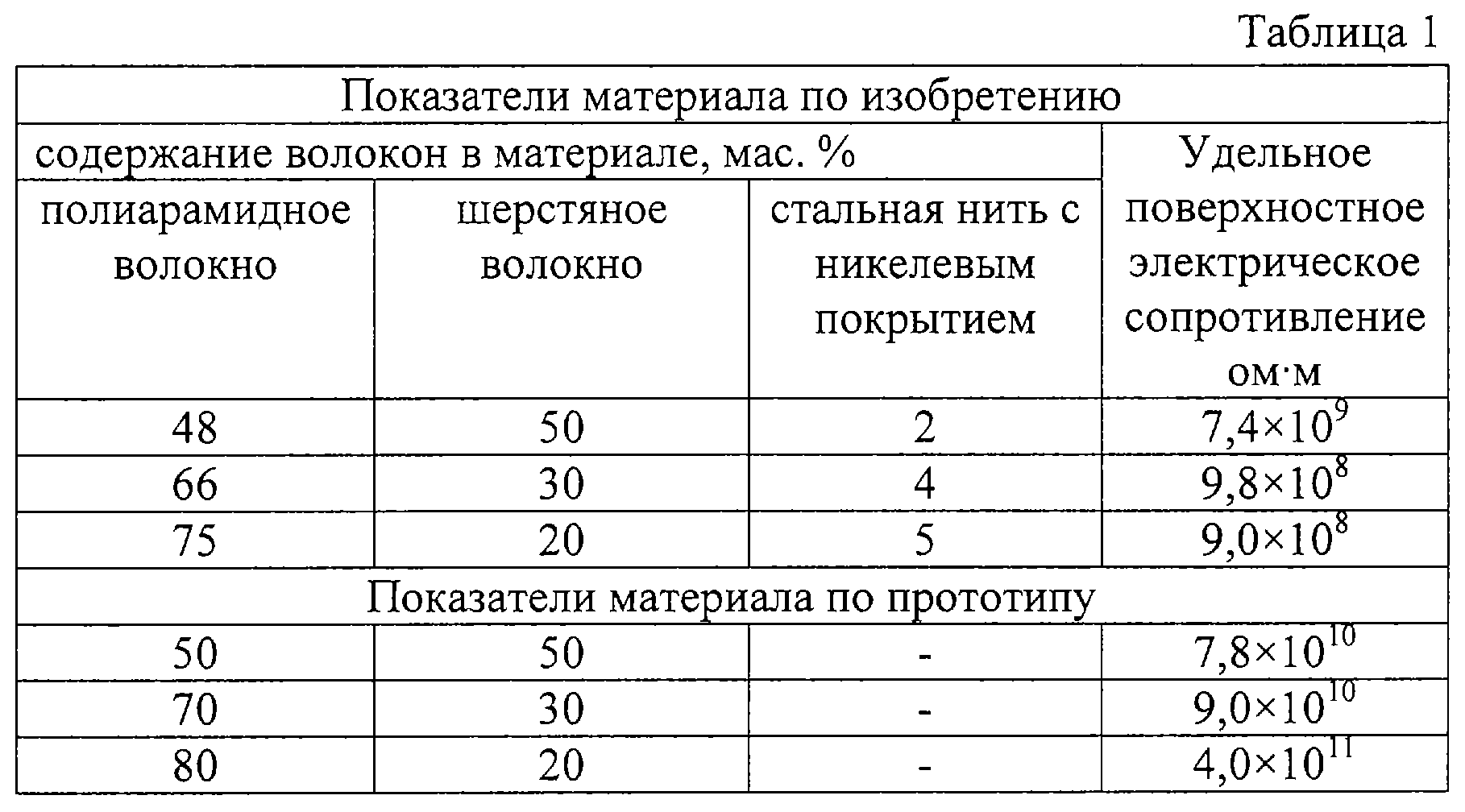

Сравнительные показатели изобретения и прототипа по удельному поверхностному электрическому сопротивлению представлены в таблице 1.

Пример.

Из смеси полиарамидного волокна в количестве 66 мас.% и шерстяного волокна в количестве 30 мас.% готовят пряжу с линейной плотностью 48,6 текс. и круткой 400 кр./м. Затем на ткацких станках СТБ 2-216 производят ткань, основа которой составляет 66 мас.% полиарамидных волокон и 30 мас.% шерстяных волокон, а уток – 66 мас.% полиарамидных волокон, 30 мас.% шерстяных волокон и 4 мас.% стальной нити с никелевым покрытием.

При производстве термостойкого тканого материала берется стальная нить с никелевым покрытием диаметра 10-150 мкм, полиарамидная нить с линейной плотностью 18-100 текс, шерстяная нить – 32 текс, крутка пряжи – 400-500 кр/м.

Данные таблицы 1 показывают, что новый термостойкий тканевый материал обладает лучшим защитным действием, препятствующим накоплению статического электричества и тем самым повышенной безопасностью работы в одежде из такой ткани по сравнению с прототипом.

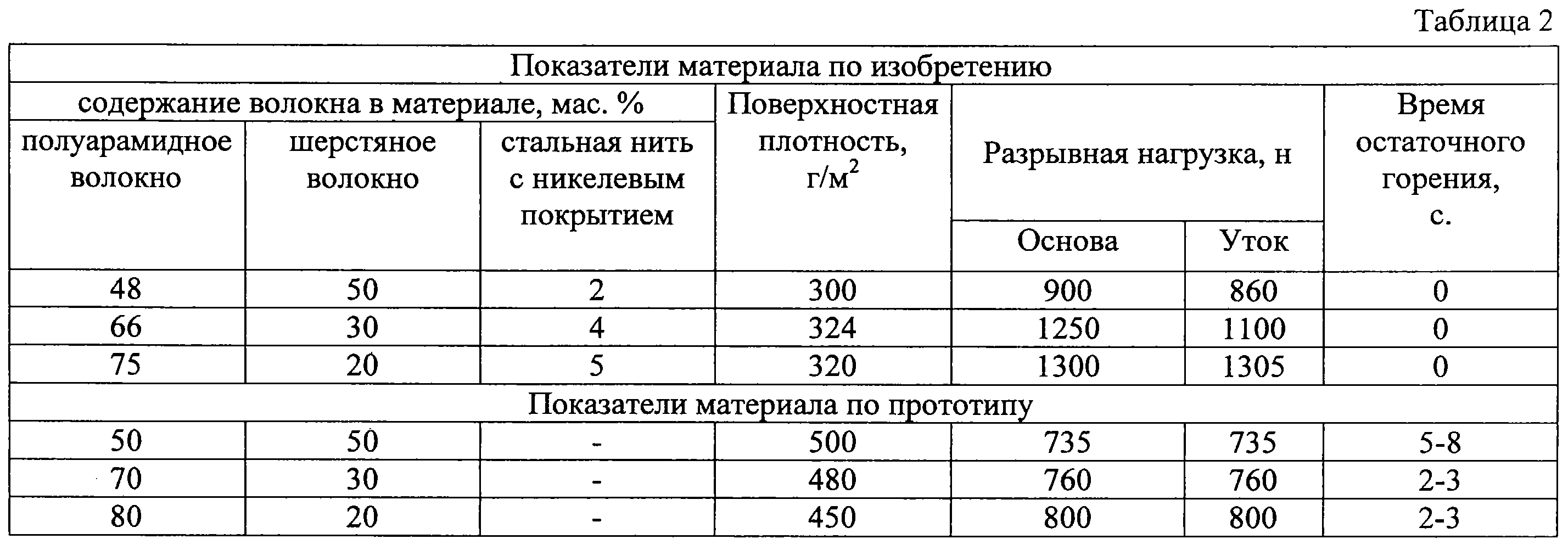

Новый термостойкий тканевый материал превосходит материал по прототипу и по другим показателям (таблица 2).

Испытания проводились в соответствии с ГОСТ 17616-74 на приборе ИЭСТП-1.

Сопоставительный анализ заявляемого изобретения и прототипа выявляет наличие отличительных признаков у заявляемого материала по сравнению с наиболее близким аналогом, что позволяет сделать вывод о соответствии заявляемого решения критерию изобретения “новизна”.

Наличие отличительных признаков дает возможность получить положительный эффект, выражающийся в создании нового термостойкого тканого материала, обладающего защитным действием, препятствующим накоплению статического электричества и тем самым повышающим безопасность работы в одежде из такого материала.

Поскольку при исследовании объекта изобретения по патентной и научно-технической литературе не выявлено решений, содержащих признаки заявляемого изобретения, отличные от прототипа, следует сделать вывод о соответствии заявляемого решения критерию изобретения “существенные отличия”.

Использование заявляемого изобретения в текстильной промышленности обеспечивает изобретению соответствие критерию “промышленная применимость”.

Формула изобретения

1. Термостойкий тканый материал, содержащий основные и уточные нити, выполненные из смесовой пряжи, содержащий полиарамидное и шерстяное волокна, отличающийся тем, что нити содержат в утке металлизированную нить при следующем содержании компонентов в материале, мас.%:

Полиарамидное волокно 48-75

Шерстяное волокно 20-50

Металлизированная нить 2-5

2. Термостойкий тканый материал по п.1, отличающийся тем, что в качестве металлизированной нити применена стальная проволока с никелевым покрытием.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.11.2005

Извещение опубликовано: 20.02.2007 БИ: 05/2007

NF4A Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.03.2007

Извещение опубликовано: 27.03.2007 БИ: 09/2007

QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Смирнова Елена Леонидовна, Лукашевский Алексей Викторович, Шемаков Андрей Викторович

НИЛ

Лицензиат(ы): Общество с ограниченной ответственностью “Промспецтекстиль”

Договор № РД0040777 зарегистрирован 11.09.2008

Извещение опубликовано: 20.10.2008 БИ: 29/2008

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
