Патент на изобретение №2240300

(54) ПИРОТЕХНИЧЕСКИЙ СОСТАВ КРАСНОГО ДЫМА

(57) Реферат:

Изобретение относится к пиротехническим дымовым составам и может быть использовано для снаряжения дымовых сигнальных патронов, например маркировочных и целеуказательных. Такие патроны применяются для определения точности попадания и кучности стрельбы при обучении солдат, а также для указания какой-либо цели при военных действиях, например указания места нахождения снайпера. Предлагаемый состав включает монометиламиноантрахинон и термическую смесь, в качестве которой использована смесь дымного ружейного и пористого пироксилинового порохов. Изобретение направлено на создание пиротехнического состава с высокой скоростью горения, который обеспечивает получение яркого компактного облака красного дыма. 1 табл.

Изобретение относится к пиротехническим дымовым составам и может быть использовано для снаряжения дымовых сигнальных патронов, например маркировочных и целеуказательных. Такие патроны применяются для определения точности попадания и кучности стрельбы при обучении солдат, а также для указания какой-либо цели при военных действиях, например указания места нахождения снайпера.

Патрон должен обеспечить образование яркого локального контрастного облака, хорошо видимого на любом фоне, за короткий промежуток времени. Поэтому основным требованием к составам, используемым для снаряжения таких патронов, является большая скорость горения. Пиротехнические дымовые составы широко известны (см. Шидловский А.А. Основы пиротехники. – М.: Машиностроение, 1973, стр.250-253). Как правило, все они состоят из термической смеси, создающей условия для воспламенения, горения и возгонки органического красителя. Окислителем в данных составах в основном является хлорат калия, а горючим – органическое вещество.

Наиболее близким техническим решением является состав, содержащий (% по массе):

Хлорат калия 25

Тиомочевина 18

Монометиламиноантрахинон 57

(см. патент США №3121231, кл. НКИ 149-84, 1964 год).

В этом составе термическая смесь состоит из хлората калия и тиомочевины.

Указанный состав не может быть использован для снаряжения маркировочных и целеуказательных патронов, так как имеет малую скорость горения (около 1,5 мм/с) и не образует при работе патронов яркого компактного облака.

Задачей настоящего изобретения является создание пиротехнического дымового состава, обладающего высокой скоростью горения и обеспечивающего получение яркого компактного облака цветного дыма.

Это происходит потому, что процесс дымообразования при малой скорости горения растягивается во времени. В дымовом облаке не обеспечивается достаточная концентрация дымообразователя, облако размывается, становится менее ярким и не может использоваться для целеуказания.

Указанная задача решается тем, что в известном составе, включающем монометиламиноантрахинон и термическую смесь, в качестве термической смеси использована смесь дымного ружейного и пористого пироксилинового порохов при следующем содержании компонентов (% по массе):

Монометиламиноантрахинон 46-54

Дымный ружейный порох 42-48

Пористый пироксилиновый порох 4-6

Существенным отличием предлагаемого изобретения является использование в качестве термической смеси для возгонки монометиламиноантрахинона смеси дымного ружейного и пористого пироксилинового порохов.

Скорость горения состава находится в пределах от 5 до 7 мм/с. Высокое значение скорости горения обеспечивает практически мгновенный перевод красителя в аэрозольное состояние, что способствует созданию компактного яркого облака красного цвета.

Определенное сочетание двух типов порохов, а именно пористого пироксилинового и дымного ружейного, обеспечивает оптимальные условия для быстрой и полной возгонки красителя.

Введение в состав дымного ружейного пороха приводит к надежному воспламенению состава без воспламенительного и переходного составов.

При уменьшении содержания термической смеси, т.е. дымного ружейного и пористого пироксилинового порохов, уменьшается скорость горения и ухудшается качество дымового облака. При увеличении содержания термической смеси скорость горения состава увеличивается, что приводит к быстрому сгоранию и неполной возгонке красителя.

Известен состав для получения цветных дымов (см. Шидловский А.А. Основы пиротехники. – М.: Машиностроение, 1973, стр.253), содержащий смесь бездымного пороха на основе нитроцеллюлозы с добавкой нитратов и органического красителя. Однако данный состав не может быть использован для быстрого получения яркого компактного облака цветного дыма. При его горении не создаются оптимальные условия для полной возгонки красителя, т.к. бездымный порох сгорает в режиме объемного горения и краситель не успевает перейти в аэрозольное состояние.

Для проверки состава было изготовлено и испытано три варианта предлагаемого состава по сравнению с прототипом. Состав готовили в смесителе по традиционной технологии, принятой в пиротехническом производстве. Состав испытывали в конструкции целеуказательных патронов калибра 30 мм при плотности прессования 1,2-1,3 г/см³.

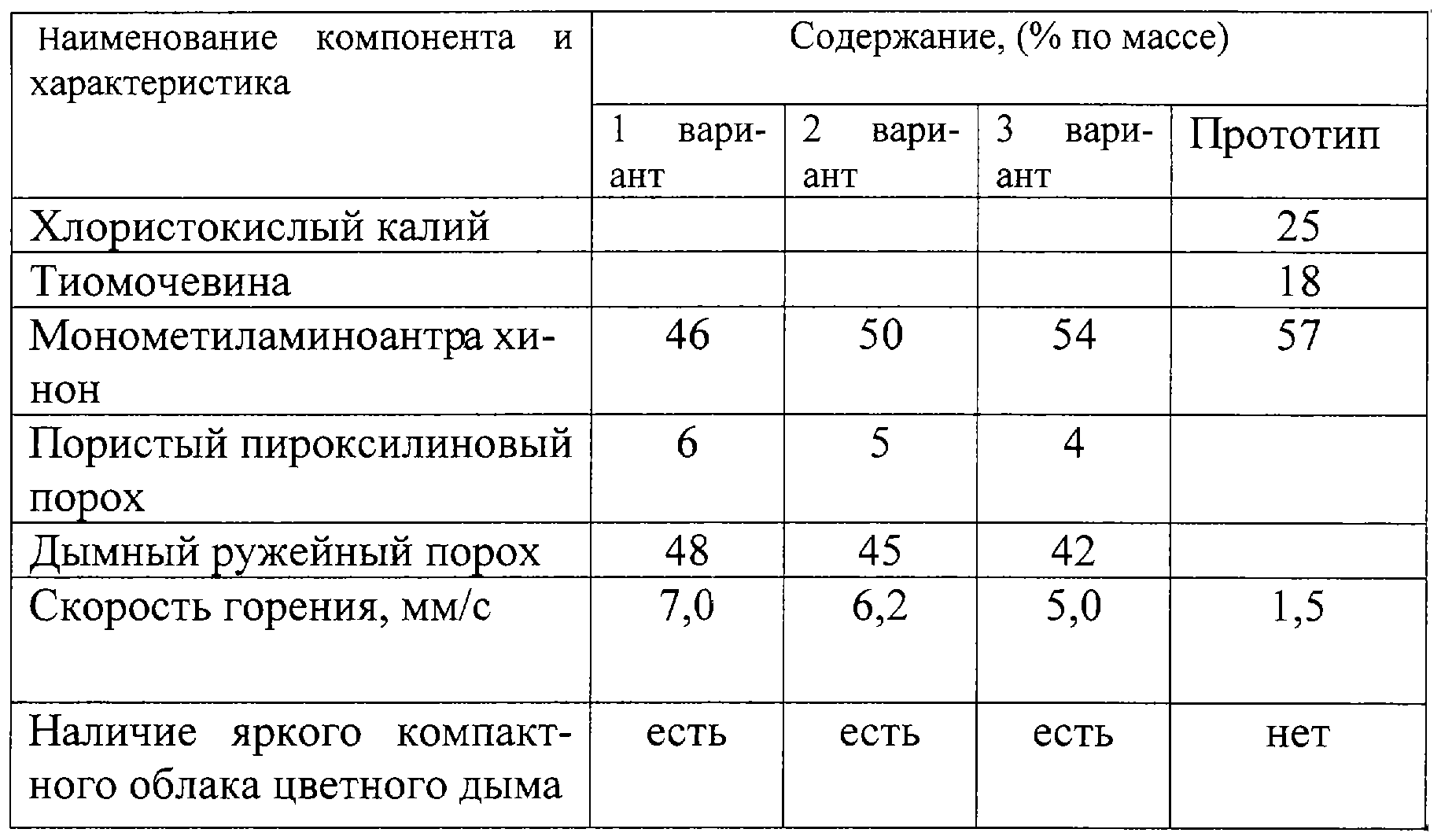

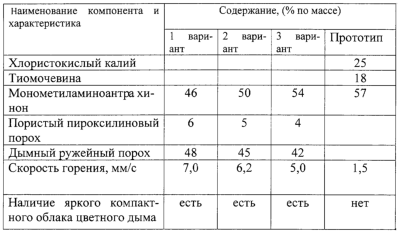

Результаты испытаний предлагаемого состава по сравнению с прототипом приведены в таблице.

Все указанные варианты состава имели высокую скорость горения и обеспечивали получение яркого компактного локального облака цветного дыма.

Таким образом, предлагаемый состав обладает высокой скоростью горения и обеспечивает получение яркого компактного облака цветного дыма.

Формула изобретения

Пиротехнический состав красного дыма, включающий монометиламиноатрахинон и термическую смесь, отличающийся тем, что в качестве термической смеси он содержит смесь дымного ружейного и пористого пироксилинового порохов при следующем содержании компонентов, мас.%:

Монометиламиноатрохинон 46-54

Дымный ружейный порох 42-48

Пористый пироксилиновый порох 4-6
