(54) ВАКУУМНАЯ ДЕАЭРАЦИОННАЯ УСТАНОВКА
(57) Реферат:
Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях. Вакуумная деаэрационная установка, содержит вакуумный деаэратор с подключенными к нему трубопроводами подвода исходной воды и греющего агента, отвода деаэрированной воды и выпара, механический вакуумный насос с электроприводом, соединенный трубопроводом выпара с вакуумным деаэратором. Установка снабжена регулятором содержания растворенного кислорода, соединенным с датчиком содержания растворенного кислорода, установленным на трубопроводе отвода деаэрированной воды, и с преобразователем частоты вращения электропривода механического вакуумного насоса. Технический результат заключается в повышении качества и экономичности вакуумной деаэрации воды благодаря поддержанию оптимального режима работы механического вакуумного насоса и исключению его работы с излишними энергетическими затратами. 1 ил.

Изобретение относится к области теплоэнергетики и может быть использовано в котельных и на тепловых электростанциях.
Известны аналоги – вакуумные деаэрационные установки, содержащие вакуумный деаэратор с подключенными к нему трубопроводами подвода исходной воды и греющего агента, отвода деаэрированной воды и выпара, механический вакуумный насос с электроприводом, соединенный трубопроводом выпара с вакуумным деаэратором (см. патент №2203859 RU, кл. С 02 F 1/20, 2003, БИ №13). Этот аналог принят в качестве прототипа.
К причинам, препятствующим достижению указанного ниже технического результата при использовании известной установки, принятой в качестве прототипа, относится пониженные качество и экономичность вакуумной деаэрации воды из-за отсутствия регулирования режима работы механического вакуумного насоса: в ряде режимов расход удаляемого выпара недостаточен для достижения требуемого качества дегазации, в других режимах расход выпара поддерживается излишним.
Технический результат, достигаемый заявленным изобретением, заключается в повышении качества и экономичности вакуумной деаэрации воды за счет регулирования работы электропривода механического вакуумного насоса.
Для достижения этого результата предложена вакуумная деаэрационная установка, содержащая вакуумный деаэратор с подключенными к нему трубопроводами подвода исходной воды и греющего агента, отвода деаэрированной воды и выпара, механический вакуумный насос с электроприводом, соединенный трубопроводом выпара с вакуумным деаэратором.
Особенность заключается в том, что установка снабжена регулятором содержания растворенного кислорода, соединенным с датчиком содержания растворенного кислорода, установленным на трубопроводе отвода деаэрированной воды, и с преобразователем частоты вращения электропривода механического вакуумного насоса.
Новая совокупность элементов позволяет повысить экономичность вакуумной деаэрации воды благодаря поддержанию оптимального режима работы механического вакуумного насоса и исключению его работы с излишними энергетическими затратами.

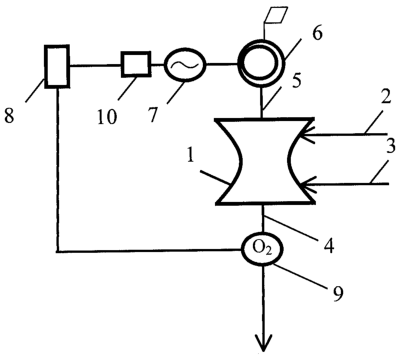

На чертеже представлена принципиальная схема вакуумной деаэрационной установки.
Установка содержит вакуумный деаэратор 1 с подключенными к нему трубопроводами подвода исходной воды 2 и греющего агента 3, отвода деаэрированной воды 4 и выпара 5, механический вакуумный насос 6 с электроприводом 7, регулятор 8 содержания растворенного кислорода, соединенный с установленным на трубопроводе отвода деаэрированной воды 4 датчиком содержания растворенного кислорода 9 и с преобразователем частоты вращения 10 электропривода 7 механического вакуумного насоса 6.
Вакуумная деаэрационная установка работает следующим образом.
Десорбция растворенного кислорода осуществляется при контакте исходной воды и греющего агента, которые по трубопроводам 2 и 3 подаются в вакуумный деаэратор 1, деаэрированная вода отводится из деаэратора по трубопроводу 4, а образовавшийся выпар удаляется по трубопроводу 5 механическим вакуумным насосом 6 с электроприводом 7. Регулирование режима работы механического вакуумного насоса 6 производится по величине заданного остаточного содержания растворенного кислорода в деаэрированной воде с помощью датчика остаточного содержания растворенного кислорода 9, соединенного с регулятором 8, и преобразователя частоты вращения 10 электропривода 7 механического вакуумного насоса 6. Датчиком 9 измеряется остаточное содержание растворенного в деаэрированной воде кислорода, и при отклонении его от заданной величины изменяется частота вращения электропривода 7 механического вакуумного насоса 6.
Формула изобретения
Вакуумная деаэрационная установка, содержащая вакуумный деаэратор с подключенными к нему трубопроводами подвода исходной воды и греющего агента, отвода деаэрированной воды и выпара, механический вакуумный насос с электроприводом, соединенный трубопроводом выпара с вакуумным деаэратором, отличающаяся тем, что установка снабжена регулятором содержания растворенного кислорода, соединенным с датчиком содержания растворенного кислорода, установленным на трубопроводе отвода деаэрированной воды, и с преобразователем частоты вращения электропривода механического вакуумного насоса.
