Патент на изобретение №2240276
|
||||||||||||||||||||||||||
(54) ТРЕХГЛАВЫЙ РЕЛЬСОВЫЙ БЛОК
(57) Реферат:
Изобретение относится к подкрановым конструкциям с интенсивным тяжелым режимом эксплуатации. Трехглавый рельсовый блок содержит основной рельс и два дополнительных рельса, расположенных симметрично основному. Шейка каждого дополнительного рельса имеет горизонтальный участок, соединенный с одной стороны с главой этого рельса. Кроме того, шейка упомянутого дополнительного рельса имеет вертикальный и наклонный участки. Горизонтальный участок шейки с другой стороны переходит в вертикальный участок, переходящий в упомянутый наклонный участок. Шейка каждого дополнительного рельса выполнена с продольной канавкой, копирующей форму поверхности края подошвы основного рельса и расположенной в зоне сопряжения упомянутых горизонтального и вертикального участков. Дополнительные рельсы охватывают основной рельс с двух сторон, взаимодействуя с основным рельсом упомянутыми канавками и торцами наклонных участков, расположенными под главой основного рельса, и соединены друг с другом шпильками, проходящими через их шейки и шейку основного рельса с образованием двух трубчатых контуров. Изобретение обеспечивает повышение прочности рельса. 3 ил.
Изобретение относится к подкрановым конструкциям преимущественно с интенсивным (до 0,6…0,7 млн. циклов в год), тяжелым режимом работы кранов 8К, 7К [1], например, в цехах черной и цветной металлургии. Рельс предназначен для восстановления подкрановых конструкций, выведенных из строя усталостными трещинами в зоне под рельсом. Наиболее близким аналогом является трехглавый рельсовый блок, раскрытый в RU 2067075 С1, 27.09.1996 [4]. Аналог содержит основной рельс и два дополнительных рельса, расположенных симметрично основному, причем шейка каждого дополнительного рельса имеет горизонтальный участок, соединенный с одной стороны с главой этого рельса. Элементы аналога выполняют прокатом на прокатном стане. Технический результат изобретения – повышение моментов инерции и моментов сопротивления рельса при изгибе и кручении и упрощение изготовления его с использованием стандартных рельсов. Технический результат достигнут тем, что трехглавый рельсовый блок, содержащий основной рельс и два дополнительных рельса, расположенных симметрично основному. Шейка каждого дополнительного рельса имеет горизонтальный участок, соединенный с одной стороны с главой этого рельса. Отличие в том, что шейка каждого дополнительного рельса имеет вертикальный и наклонный участки, причем горизонтальный участок с другой стороны переходит в вертикальный участок, переходящий в упомянутый наклонный участок. Шейка каждого дополнительного рельса выполнена с продольной канавкой, копирующей форму поверхности края подошвы основного рельса. Продольная канавка расположена в зоне сопряжения упомянутых горизонтального и вертикального участков. Дополнительные рельсы охватывают основной рельс с двух сторон, взаимодействуя с основным рельсом упомянутыми канавками и торцами наклонных участков, расположенными под главой основного рельса, и соединены друг с другом шпильками, проходящими через их шейки и шейку основного рельса с образованием двух замкнутых трубчатых контуров. Основное отличие разработанного рельса – его сборность, причем основной рельс стандартный. Форма дополнительных рельсов обеспечивает четкую фиксацию их на основном рельсе и легкость сборки посредством шпилек. Второе существенное отличие рельса – наличие двух полостей, обеспечивающих отличную сопротивляемость рельса крутящим воздействиям. На фиг.1 показан трехглавый рельсовый блок в разрезе; на фиг.2 – вид сбоку; на фиг.3 – заготовка дополнительного рельса. Трехглавый рельсовый блок состоит из основного рельса 1 и двух дополнительных 2. Дополнительные рельсы 2 установлены симметрично относительно основного 1, объемлют его и соединены друг с другом шпильками 3, пропущенными сквозь шейки основного 1 и дополнительных 2 рельсов. Посредством преднапряжения шпилек 3 три рельса с тарельчатыми шайбами 4 объединяются в единый трехглавый рельсовый блок, причем шейки рельсов образуют два замкнутых трубчатых контура. Каждый из дополнительных рельсов 2 содержит боковую главу В зоне сопряжения нижнего с и вертикального d участков имеется продольная канавка f, копирующая край поверхности подошвы основного рельса 1. Дополнительные рельсы 2 объемлют основной рельс 1, взаимодействуют с ним торцами наклонных участков е под основной главой рельса 1 и канавками f нижнего участка с и четко фиксируются. При гарантированной затяжке шпилек 3 пневмогайковертом три рельса объединяются в единое целое и образуют трехглавый рельсовый блок с двумя трубчатыми полостями внутри, обеспечивающими возрастание моментов инерции рельса при кручении во много раз. Дополнительные рельсы 2 изготавливают на прокатном стане из износостойкой рельсовой стали. Первоначально прокатывается плоская заготовка, а затем шейке рельса придается необходимая зетобразная форма. Резьба на шпильках 3 накатывается на специальных станках, что повышает выносливость шпилек по сравнению с нарезными шпильками. Сборку рельсов производят механизировано с затяжкой шпилек пневмогайковертами. Экономический эффект достигнут в связи: – с увеличением моментов инерции рельса при изгибе в 4…5 раз, при кручении в 150…200 раз, момента сопротивления трехглавого рельсового блока в 2 раза; – это в свою очередь вызывает столь значительное снижение динамической локальной составляющей напряжений, что возникновение усталостных трещин в подкрановой балке исключено; – трехглавый рельсовый блок легко закрепляется на верхнем поясе подкрановой балки шпильками и фиксируется по центру главами дополнительных рельсов; – упомянутый блок надежно соединен с балкой, работает совместно с ней и повышает несущую способность сечения до двух раз; – уменьшен износ как рельсов, так и колес кранов из-за отсутствия реборд; – обеспечен способ замены трехглавого рельсового блока поступательной продольной надвижной с одного из торцов цеха без остановки работы кранов [3]. Список литературы 1. СНиП 2.01.07-85 Нагрузки и воздействия. – М.: ЦИТП Госстроя СССР, 1985. 2. Нежданов К.К., Нежданов А.К. Подкрановый рельс: Патент России №2089698, приоритет от 5.12/94. Опубликован в БИ №25 – 1997. 3. Нежданов К.К. Совершенствование подкрановых конструкций и методов их расчета/дисс. на соискание уч. степени доктора техн. наук – Пенза, 1992. 4. Нежданов К.К., Нежданов А.К. Подкрановая конструкция: Патент России №2067075. Опубликован в БИ №27 – 27.09.1996.
Формула изобретения
Трехглавый рельсовый блок, содержащий основной рельс и два дополнительных рельса, расположенных симметрично основному, причем шейка каждого дополнительного рельса имеет горизонтальный участок, соединенный с одной стороны с главой этого рельса, отличающийся тем, что шейка каждого дополнительного рельса имеет вертикальный и наклонный участки, причем горизонтальный участок шейки с другой стороны переходит в вертикальный участок, переходящий в упомянутый наклонный участок, шейка каждого дополнительного рельса выполнена с продольной канавкой, копирующей форму поверхности края подошвы основного рельса и расположенной в зоне сопряжения упомянутых горизонтального и вертикального участков, дополнительные рельсы охватывают основной рельс с двух сторон, взаимодействуя с основным рельсом упомянутыми канавками и торцами наклонных участков, расположенными под главой основного рельса, и соединены друг с другом шпильками, проходящими через их шейки и шейку основного рельса с образованием двух трубчатых контуров.

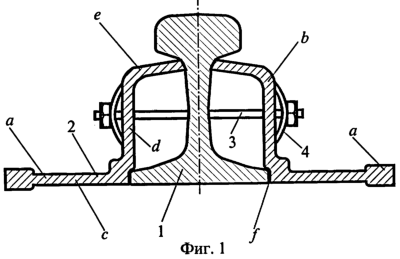

РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.07.2004
Извещение опубликовано: 20.09.2006 БИ: 26/2006
|
||||||||||||||||||||||||||
, соединенную с зетобразной шейкой, состоящей из трех участков: горизонтального нижнего с, вертикального среднего d и наклонного верхнего е. Угол наклона верхнего е участка составляет 10…15° к горизонтали.
