Патент на изобретение №2240231
|
||||||||||||||||||||||||||
(54) СПОСОБ ИЗГОТОВЛЕНИЯ ЛЕНТЫ ИЗ КОМПОЗИЦИОННОГО МАТЕРИАЛА НА ОСНОВЕ ФТОРОПЛАСТА
(57) Реферат:
Изобретение относится к способам изготовления тонкой калиброванной ленты из фторопласта путем срезания ее с цилиндрической заготовки. Способ включает разделение вращающейся цилиндрической заготовки резанием режущим инструментом с толщиной среза, равной толщине калиброванной ленты. При этом изготавливают ленту из цилиндрической заготовки высотой, равной ширине готовой ленты. Резание ведут инструментом, имеющим резец и опорную площадку. Инструмент опирают на поверхность вращающейся цилиндрической заготовки перед его режущей кромкой, смещенной относительно опорной площадки к центру заготовки. При этом инструмент устанавливают с возможностью перемещения к центру заготовки под воздействием сходящей готовой ленты. Способ характеризуется простотой и мобильностью применяемого оборудования с одновременным обеспечением постоянства размера получаемой ленты по толщине. 1 з.п. ф-лы, 1 ил.
Изобретение относится к способам изготовления тонкой калиброванной ленты из фторопласта (политетрафторэтилена) путем срезания ее с цилиндрической заготовки. Известен способ изготовления ленты из композиционного материала на основе фторопласта, включающий разделение вращающейся цилиндрической заготовки резанием с толщиной среза, равной толщине готовой калиброванной ленты, при этом используют цилиндрическую заготовку, имеющую высоту, равную ширине готовой ленты (SU 1794592, кл. В 23 В 1/00, опубл. 1982). Способ обеспечивает получение фторопластовой калиброванной ленты, но в то же время применим только при больших объемах производства, что обуславливается дороговизной применяемого оборудования. Техническим результатом изобретения является создание способа изготовления калиброванной ленты на основе фторопласта, характеризуемого простотой, относительной дешевизной и мобильностью применяемого оборудования с одновременным обеспечением постоянства размера получаемой ленты по толщине с отклонениями в пределах 6-7 квалитета точности. Для достижения указанного технического результата в известном способе, включающем разделение вращающейся цилиндрической заготовки резанием режущим инструментом с толщиной среза, равной толщине готовой калиброванной ленты, при изготовлении ленты из цилиндрической заготовки высотой, равной ширине готовой ленты, новым является то, что резание ведут инструментом, имеющим резец и опорную площадку, инструмент опирают на поверхность вращающейся цилиндрической заготовки перед его режущей кромкой, смещенной относительно опорной площадки к центру заготовки, при этом инструмент устанавливают с возможностью перемещения к центру заготовки под воздействием сходящей готовой ленты. Кроме того, готовую ленту используют для изготовления колец амортизатора. На чертеже представлена общая схема реализации способа. Цилиндрическая заготовка 1 высотой, равной ширине готовой ленты, установлена с возможностью вращения на валу (не показан). На нее оперт инструмент, состоящий из резца 2 и опорной площадки 3. Последняя установлена на направляющих 4 с возможностью перемещения к центру цилиндрической заготовки. При ее вращении происходит срезание ленты 5, при этом толщина среза равна толщине готовой ленты. Под воздействием сходящей ленты опорная площадка с резцом перемещается к центру заготовки до полного среза материала. Примеры реализации способа. Пример 1. Берут цилиндрическую заготовку из фторопласта Ф4К15М5 наружным диаметром 300 мм и высотой 12 мм, закрепляют ее на оси и приводят во вращение со скоростью 60 об/мин. Инструмент, настроенный на резание ленты толщиной 0,89 мм, плавно опускают на вращающуюся заготовку. Выходящую ленту толщиной 0,88-0,90 мм сматывают на катушку. Длина получаемой ленты составляет 80 м. Пример 2. Берут цилиндрическую заготовку из фторопласта Ф4К20 наружным диаметром 250 мм и высотой 17 мм, закрепляют ее на оси и приводят во вращение со скоростью 40 об/мин. Инструмент, настроенный на резание ленты толщиной 1,45 мм, плавно опускают на вращающуюся заготовку. Выходящую ленту толщиной 1,44-1,46 мм сматывают на катушку. Длина получаемой ленты составляет 40 м.
Формула изобретения
1. Способ изготовления ленты из композиционного материала на основе фторопласта, включающий разделение вращающейся цилиндрической заготовки резанием режущим инструментом с толщиной среза, равной толщине калиброванной ленты, при этом изготавливают ленту из цилиндрической заготовки высотой, равной ширине готовой ленты, отличающийся тем, что резание ведут инструментом, имеющим резец и опорную площадку, который опирают на поверхность вращающейся цилиндрической заготовки перед его режущей кромкой, смещенной относительно опорной площадки к центру заготовки, при этом инструмент устанавливают с возможностью перемещения к центру заготовки под воздействием сходящей готовой ленты. 2. Способ по п.1, отличающийся тем, что готовую ленту используют для изготовления колец амортизатора.

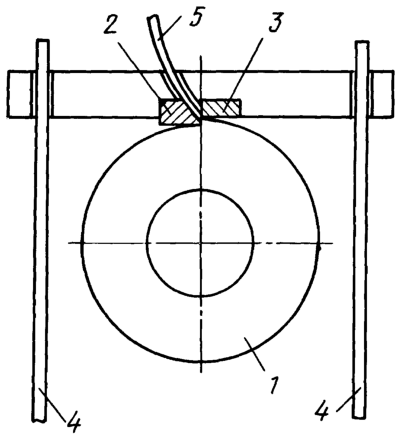

РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 06.07.2004
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
