Патент на изобретение №2240155

(54) МАГНИТНАЯ СИСТЕМА

(57) Реферат:

Изобретение относится к области магнитобиологии и может быть использовано в общей физиотерапии для одновременного воздействия магнитным полем и лазерным излучением. Техническим результатом изобретения является повышение эффективности воздействия за счет обеспечения однородности формируемого в рабочей зоне магнитного поля и размещения магнитной системы соосно источнику света, а также уменьшение габаритов магнитной системы. Система содержит кольцевой магнит, намагниченный радиально и снабженный кольцевыми полюсными наконечниками из магнитомягкого материала по внутреннему и наружному диаметру толщиной Т и шириной Ш, выбираемых из соотношения Т/Ш=0,02-0,30, при этом магнитная система выполнена с возможностью фиксации соосно источнику лазерного излучения. При этом одна оболочка, ограничивающая плоскость магнитной системы, может быть выполнена зеркальной, а другая оболочка – из пластмассы, снабженной гравировкой номинальной магнитной индукции. Кроме того, кольцевой магнит может быть выполнен с внутренним срезом, а полюсный наконечник, размещенный на внутреннем диаметре кольцевого магнита, – в виде усеченного конуса с соотношением большего диаметра к меньшему D/d=1,5-3,0. 2 з.п. ф-лы, 2 ил.

Известна магнитная система для лазерной терапии (АС №1743032 СССР Магнитолазерное устройство /В.В.Котунов, И.А.Степачев и Э.Е.Романов, 1990), содержащая кольцевой магнит, намагниченный радиально и помещенный в твердую замкнутую оболочку из пластмассы.

К недостаткам известной магнитной системы относится неоднородность магнитной индукции к рабочей области и отсутствие соосности источника света (лазера) и магнита.

Техническим результатом изобретения является повышение эффективности воздействия за счет обеспечения однородности формируемого в рабочей зоне магнитного поля и размещения магнитной системы соосно источнику света, а также уменьшение габаритов магнитной системы.

Это достигается тем, что в магнитной системе, содержащей кольцевой магнит, намагниченный радиально, дополнительно снабжен кольцевыми полюсными наконечниками из магнитомягкого материала по внутреннему и наружному диаметру толщиной Т и шириной Ш, выбираемых из соотношения Т/Ш=0,02-0,30, при этом магнитная система выполнена с возможностью фиксации соосно источнику лазерного излучения.

При этом одна оболочка, ограничивающая плоскость магнитной системы, может быть выполнена зеркальной, а другая оболочка – из пластмассы, снабженной гравировкой номинальной магнитной индукции.

Кроме того, кольцевой магнит может быть выполнен с внутренним срезом, а полюсный наконечник, размещенный на внутреннем диаметре кольцевого магнита, – в виде усеченного конуса с соотношением большего диаметра к меньшему D/d=1,5-3,0.

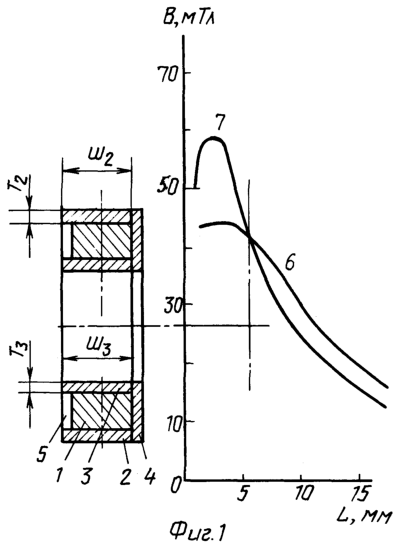

Сущность изобретения поясняется чертежами, представленными на фиг.1 и 2. На фиг.1 изображено сечение магнитной системы с пространственным распределением магнитной индукции симметричного типа. На фиг.2 изображено сечение магнитной системы с различным пространственным распределением магнитной индукции и двумя номинальными значениями индукции с разных сторон магнитной системы, например, 25 и 50 мТл.

Магнитная система содержит (см. фиг.1) магнит из магнитотвердого материала, выполненный в виде радиально намагниченного кольца 1, внешний полюсной наконечник 2 в виде кольца из магнитомягкого материала (ММ), внутренний полюсной наконечник 3, выполненный также в виде кольца из ММ материала, 4 и 5 – шайбы из немагнитного материала. Позицией 6 обозначена линия, характеризующая изменение магнитной индукции вдоль оси симметрии. Позицией 7 – линия, характеризующая изменение индукции по направляющей внутреннего полюсного наконечника 3.

На фиг.2 представлен один из вариантов выполнения магнитной системы, содержащий кольцевой магнит 1 из магнитотвердого материала с внутренней фаской наполовину высоты, наружный кольцевой наконечник 2, внутренний кольцевой наконечник 3, выполненный в виде усеченного конуса, 4 и 5 – шайбы из немагнитного материала. Позицией 6 обозначена линия, характеризующая изменение магнитной индукции со стороны меньшего диаметра д конуса. Позицией 7 обозначена линия, характеризующая изменение индукции параллельно меньшему диаметру д усеченного конуса, позицией 8 – характеристика изменении магнитной индукции вдоль оси магнитной системы со стороны большего диаметра усеченного конуса 3, 9 – линия изменения магнитной индукции параллельно большему диаметру Д усеченного конуса.

Кольцевые магниты 1 магничены радиально. Использованы редкоземельные соединения на основе сплавов неодим-железо-бор. Возможно применение других материалов, однако при этом будут увеличены и вес магнитов и габариты для достижения одинаковых магнитных параметров. Для минимизации размеров и веса магнитной системы ширину Ш и толщину Т полюсных наконечников выбирают исходя из соотношения Т/Ш=0,02-0,3.

Для магнитных систем с большей индукцией В=100-150 мТл выбирают верхнюю границу указанного соотношения. Для магнитных систем с меньшей магнитной индукцией 10-5 мТл выбирают нижнюю границу указанного соотношения.

Наружная сторона шайб 4 и 5 определяет внешний вид магнитной системы и является защитной оболочкой. При этом шайба 4 внешней стороной выполнена в виде зеркала, а шайба 5 выполнена из цветной пластмассы: красной – для индикации южного полюса S или зеленый, синий или черный – для индикации северного “N” полюса магнитной системы. Зеркальная сторона шайбы 4 используется в комплекте с лазерным излучателем (или любым другим источником света). На цветной пластмассе 5 гравируется номинальное значение магнитной индукции, например, “25 мТл”, “50 мТл”.

Магнитная система, представленная на фиг. 2, обладает расширенными возможностями. Она включает другой тип внутреннего полюсного наконечника 3, выполненного в виде усеченного конуса. Причем соотношение диаметров усеченного конуса равны D/d=1,5-3,0. Диапазон отношения внутренних диаметров задается требуемыми величинами магнитной индукции магнитного поля, формируемого по разные стороны магнитной системы. Шайбы 4 и 5 имеют разные внутренние диаметры и соответственно разную гравировку номинальной магнитной индукции “25” и “50″ для одной системы и “50” и “75” – для другой.

Источник света в виде лазерного излучателя размещен в юстировочном держателе, выполненного из ММ материала, который с магнитным притяжением фиксирует соосно лазерному излучателю магнитную систему. Для использования в терапии того или другого значения магнитной индукции необходимо только повернуть магнитную систему требуемым значением в рабочую сторону. На эту операцию уходит 2 секунды.

Насадки, снабженные зеркальной поверхностью, используются для расширения площади воздействия за счет отражения зеркальной поверхностью шайбы 4 отраженного от кожного покрова светового потока. Эффективность использования лазерного излучения повышается в 1,5-2 раза, что дает дополнительный эффект и расширяет область применения магнитной системы.

Формула изобретения

1. Магнитная система, содержащая кольцевой магнит, намагниченный радиально, отличающаяся тем, что кольцевой магнит снабжен кольцевыми полюсными наконечниками из магнитомягкого материала по внутреннему и наружному диаметрам толщиной Т и шириной Ш, выбираемых из отношения Т/Ш=0,02-0,30, при этом магнитная система выполнена с возможностью фиксации соосно с источником лазерного излучения.

2. Магнитная система по п.1, отличающаяся тем, что одна оболочка, ограничивающая плоскость магнитной системы, выполнена зеркальной, а другая оболочка – из пластмассы, снабженной гравировкой номинальной магнитной индукции.

3. Магнитная система по пп.1 и 2, отличающаяся тем, что кольцевой магнит выполнен с внутренним срезом, а полюсный наконечник, размещенный на внутреннем диаметре кольцевого магнита, – в виде усеченного конуса с отношением большего диаметра к меньшему D/d=1,5-3,0.

РИСУНКИ
