Патент на изобретение №2240063

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2240063 (13) C1
(51) МПК 7
A61B17/24
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 07.02.2011 – прекратил действие

(21), (22) Заявка: 2003128697/14, 25.09.2003

(24) Дата начала отсчета срока действия патента:

25.09.2003

(45) Опубликовано: 20.11.2004

(56) Список документов, цитированных в отчете о
поиске:
SU 1461470 А, 28.02.1989. SU 1217373 А, 15.03.1986. SU 1204199 A, 15.01.1986. DE 3447681 А, 11.07.1985.

Адрес для переписки:

675000, Амурская обл., г.Благовещенск, ул. Горького, 95, АГМА, ПИО

(72) Автор(ы):

Островский А.И. (RU)

(73) Патентообладатель(и):

Амурская государственная медицинская академия (RU)

(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ МИНДАЛИН

(57) Реферат:

Изобретение относится к оториноларингологии. Устройство для обработки миндалин содержит аппликатор с резиновой насадкой, инжекторную трубу и режекторную трубу. В полости аппликатора, которая соединена с режекторной трубой, на трех полых фиксирующих стойках укреплены три ножа. Ножи со стороны торца имеют треугольную форму и выполнены с инжекторными отверстиями. Отверстия соединены через каналы с полостью фиксирующих стоек и с инжекторной трубой. В результате небная миндалина втягивается в полость аппликатора, медленно рассекается и одновременно сдавливается по трем линиям расположения ножей. 1 з.п. ф-лы, 1 ил.

Изобретение относится к медицине, а именно к оториноларингологии.

Известно устройство для обработки миндалин (1), содержащее источник вакуума с банкой-сборником, аппликатор, подводящую и отводящую трубки, прерыватель в виде подпружиненного рычага с конической заслонкой, ответное отверстие.

Недостатком устройства является отсутствие режущего устройства.

Предложено устройство для обработки миндалин, содержащее аппликатор, подводящую и отводящую трубки, отличающееся тем, что к внутренней поверхности аппликатора фиксированы три ножа с инжекторными отверстиями.

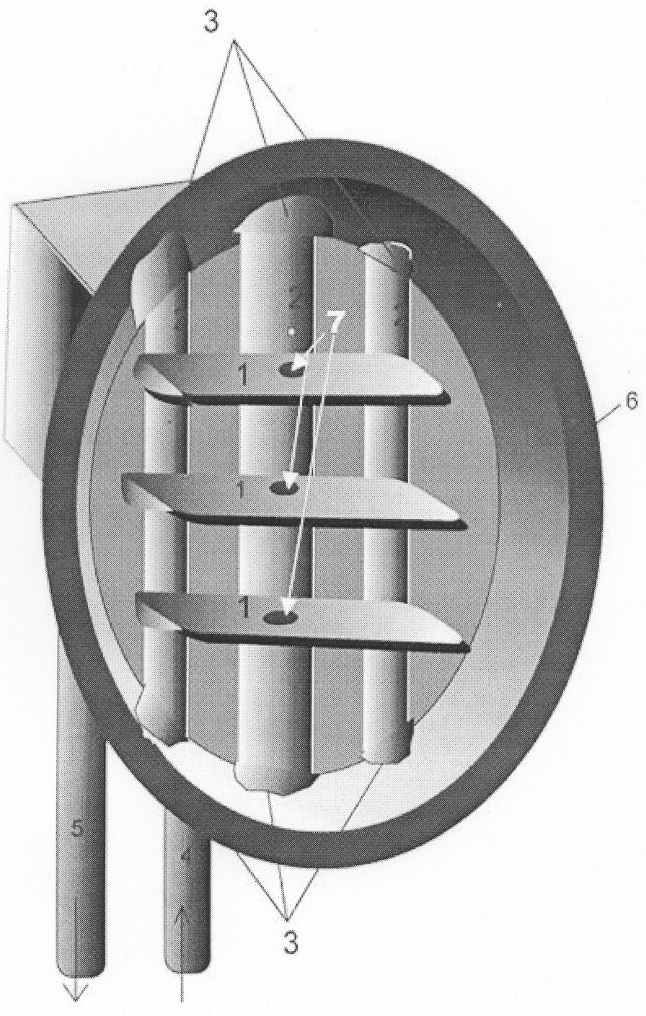

На чертеже представлены нож 1, фиксирующие стойки 2, втулки 3, инжекторная труба 4, режекторная труба 3, резиновая насадка 6, инжекторное отверстие 7.

Устройство состоит из следующих элементов. В полости аппликатора на трех полых фиксирующих стойках 2 укреплены три ножа 1. Последние со стороны торца имеют треугольную форму. Режущая поверхность ножей имеет фаску с углом заточки 60°, расположена на расстоянии 4-5 мм от свободного край аппликатора. на сходящихся поверхностях сверху и снизу находятся инжекторные отверстия 7 диаметром 1,5-2 мм, соединенные через каналы с полостью фиксирующих стоек 2 и инжекторной трубой 4. Полость аппликатора соединена с режекторной трубой 5, а его край изолирован резиновой насадкой 6. Периметр входа в полсть аппликатора равен 20-40 мм и определяется диаметром резиновой насадки 6.

Устройство используют следующим образом. После поверхностной аппликационной анестезии 10% раствором лидокаина и инстилляции 1% раствора новокаина аппликатор устанавливают резиновой прокладкой на ее поверхность и создают отрицательное давление воздуха через режекторную трубу. Небная миндалина втягивается в полость аппликатора, медленно рассекается и одновременно сдавливается по трем линиям расположения ножей. По достижении вакуумного эффекта – 1,5-2 атм. через инжекторную трубу и отверстия под давлением вводят концентрированный раствор антибиотиков, либо коагулирующие жидкости.

Пример 1. Больной Л-ов, 35 лет, находился к клинике оториноларингологии с диагнозом: хронический тонзиллит, компенсированная форма. При поступлении предъявлял жалобы на периодические ангины 1-2 раза в год, неприятный запах изо рта. При обследовании обнаружено поражение небных миндалин: вязкий гной в лакунах, рубцовые спайки небной миндалины в нише. Для лечения больного был использовано описанное устройство. В течение последующих суток реактивные проявления в полости ротоглотки были минимальными. Больной был выписан через 2 сток после манипуляции. В последующем отмечено прекращение ангинозных явления и исчезновение неприятного запаха.

Формула изобретения

1. Устройство для обработки миндалин, содержащее аппликатор, инжекторную и режекторную трубы, отличающееся тем, что в полости аппликатора на трех полых фиксирующих стойках укреплены три ножа, которые со стороны торца имеют треугольную форму, причем ножи выполнены с инжекторными отверстиями, соединенными через каналы с полостью фиксирующих стоек и с инжекторной трубой, при этом полость аппликатора соединена с режекторной трубой, а край аппликатора снабжен резиновой насадкой.

2. Устройство по п.1, отличающееся тем, что инжекторные отверстия имеют диаметр 1,5-2 мм, режущая поверхность ножей имеет угол заточки 60°, а периметр входа в полость аппликатора равен 20-40 мм.

РИСУНКИ


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.09.2005

Извещение опубликовано: 27.04.2007 БИ: 12/2007


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 26.09.2005

Извещение опубликовано: 20.06.2007 БИ: 17/2007
