Патент на изобретение №2239971

(54) РАЗБРАСЫВАТЕЛЬ МУЛЬЧИ

(57) Реферат:

Разбрасыватель содержит цилиндрический с загрузочным окном кузов, ось которого расположена параллельно направлению движения агрегата. Цилиндрический кузов установлен на опорах под углом и связан с приводом с возможностью вращения и с механизмом для изменения угла наклона. В нижней части кузова смонтирован сетчатый усеченный конус, большее основание которого равно диаметру кузова. Снижаются затраты на выполнение процесса мульчирования или присыпки. 1 ил.

Изобретение относится к лесо- и сельскохозяйственному машиностроению, в частности к техническим средствам для мульчирования посевов и присыпки семян рыхлым субстратом в питомниках.

Известен мульчирователь МСН-1, предназначенный для мульчирования посевов в открытом грунте и в теплицах лесных питомников торфокрошкой, опилками, а также для засыпки семян рыхлым субстратом при их посеве на тяжелых почвах. Мульчирователь – навесное орудие, состоящее из рамы с навеской, цилиндрического барабана с глухими боковинами и сетчатой поверхностью с загрузочным люком, опорно-приводных колес цепными передачами, связанных с сетчатым барабаном. При работе барабан на 80…90% заполняется разбрасываемым материалом, и агрегат заезжает в межленточные междурядья, после чего гидронавеску трактора переводят в “плавающее положение”. Во время работы сетчатый барабан через цепную передачу от опорно-приводных колес приводится во вращение и торф, опилки или смесь торфа с песком просеиваются через сетчатую поверхность, покрывая почву слоем толщиной до 0,5 см [1].

Недостатком известного мульчирователя является недостаточная производительность агрегата, обусловленная ограниченной емкостью сетчатого барабана.

Известен разбрасыватель органических удобрений, содержащий цилиндрический кузов с загрузочным окном, установленный так, что его ось параллельна направлению движения агрегата. Внутри кузова смонтирован вал с шарнирно закрепленными на нем посредством цепей выбрасывателями в виде усеченного конуса, который меньшим основанием соединен с цепью, а на большем основании каждого усеченного конуса закреплен диск, диаметр которого равен расстоянию между точками цепей на валу, причем на поверхности каждого конуса выполнены направляющие канавки [2].

Недостатком известного разбрасывателя органических удобрений, принятого нами за прототип, является большая неравномерность разбрасывания и высокая энергоемкость технологического процесса, т.к. выброс материала (с иными чем навоз физико-механическими свойствами) осуществляется через выгрузное окно, расположенное в верхней части цилиндрического кузова, под действием центробежных сил от вращающихся лопаток барабана.

Техническим результатом предлагаемого решения является снижение затрат на выполнение процесса мульчирования или присыпки за счет снижения его энергоемкости и повышения качества (равномерности распределения материалов по поверхности поля).

Указанный технический результат достигается тем, что цилиндрический кузов установлен на опорах под углом и связан с приводом с возможностью вращения и с механизмом для изменения угла наклона, при этом в нижней части кузова смонтирован сетчатый усеченный конус, большее основание которого равно диаметру кузова.

Сущность предлагаемого технического решения поясняется чертежом.

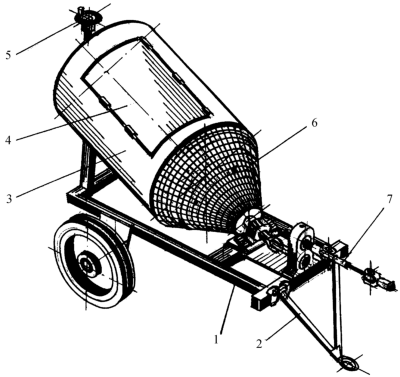

Разбрасыватель мульчи монтируется на колесном ходу и включает в себя раму 1 с прицепным устройством 2, цилиндрический кузов 3, механизм привода 7. Цилиндрический кузов, ось которого расположена параллельно направлению движения агрегата 3 с загрузочным окном 4, установлен на опорах, обеспечивающих его вращение от привода и возможность изменения его наклона с помощью винтового механизма 5. В нижней части кузова 3 смонтирован сетчатый усеченный конус 6, большее основание которого равно диаметру кузова. Во вращение кузов 3 приводится с помощью системы передач 7 от синхронного вала отбора мощности трактора. Винтовой механизм 5 позволяет изменять угол наклона цилиндрического кузова 3, обеспечивая тем самым принудительный сход к сетчатому усеченному конусу 6 материалов с разными физико-механическими свойствами.

Разбрасыватель мульчи работает следующим образом.

Цилиндрический кузов 3 через загрузочное окно 4 заполняют на 80…90% его объема разбрасываемым материалом. Трактор заезжает в межленточные междурядья и тракторист включает синхронный ВОМ. Цилиндрический кузов 3 с засыпанным материалом начинает вращаться синхронно с колесами трактора. Мульчирующий материал под действием силы тяжести, вращения наклонно установленного цилиндрического кузова 3 скатывается в сетчатый усеченный конус 6, где просеивается через сетку и распределяется по ширине полосы. В зависимости от физико-механических свойств разбрасываемого материала угол наклона цилиндрического кузова 3 изменяется с помощью винтового механизма 5, чем обеспечивается лучшее распредеделение материалов с разными физико-механическими свойствами (углами внутреннего и внешнего трения) по поверхности поля.

Благодаря существенному по сравнению с прототипом снижению угловой скорости вращения цилиндрического кузова 3 в 1,5…2,0 раза снижается энергоемкость технологического процесса. Принудительная подача высеваемого материала к усеченному конусу 6 (распределяющему устройству) наклонно смонтированным цилиндрическим кузовом 3 обеспечивает повышение качества работы (равномерность распределения материала по поверхности поля).

Источники информации

1. В.Г.Шаталов, Д.Н.Никулин и др. Механизация лесного хозяйства. – М.: Экология, 1995.

2. А.с. СССР N 1045832. Разбрасыватель органических удобрений, кл. А 01 С 3/06, 1983 (прототип).

Формула изобретения

Разбрасыватель мульчи, содержащий цилиндрический с загрузочным окном кузов, ось которого расположена параллельно направлению движения агрегата, отличающийся тем, что цилиндрический кузов установлен на опорах под углом и связан с приводом с возможностью вращения и с механизмом для изменения угла наклона, при этом в нижней части кузова смонтирован сетчатый усеченный конус, большее основание которого равно диаметру кузова.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.05.2005

Извещение опубликовано: 20.02.2007 БИ: 05/2007
