Патент на изобретение №2239610
|
||||||||||||||||||||||||||
(54) КОМПЛЕКСНАЯ ДОБАВКА
(57) Реферат:
Изобретение относится к строительным материалам и может быть использовано в качестве пластифицирующей добавки к вяжущим – портландцементу, известковому и портландцементно-известковому. Технический результат – пластификация растворной или бетонной смеси, а также ускорение твердения, повышение морозостойкости и водонепроницаемости бетона или раствора. Комплексная добавка, содержащая хромат калия К2CrO4 и железо Fe, содержит вышеуказанные компоненты при следующем соотношении, мас.%: хромат калия К2CrO4 – 61-75, железо Fe – 25-39. 1 табл.

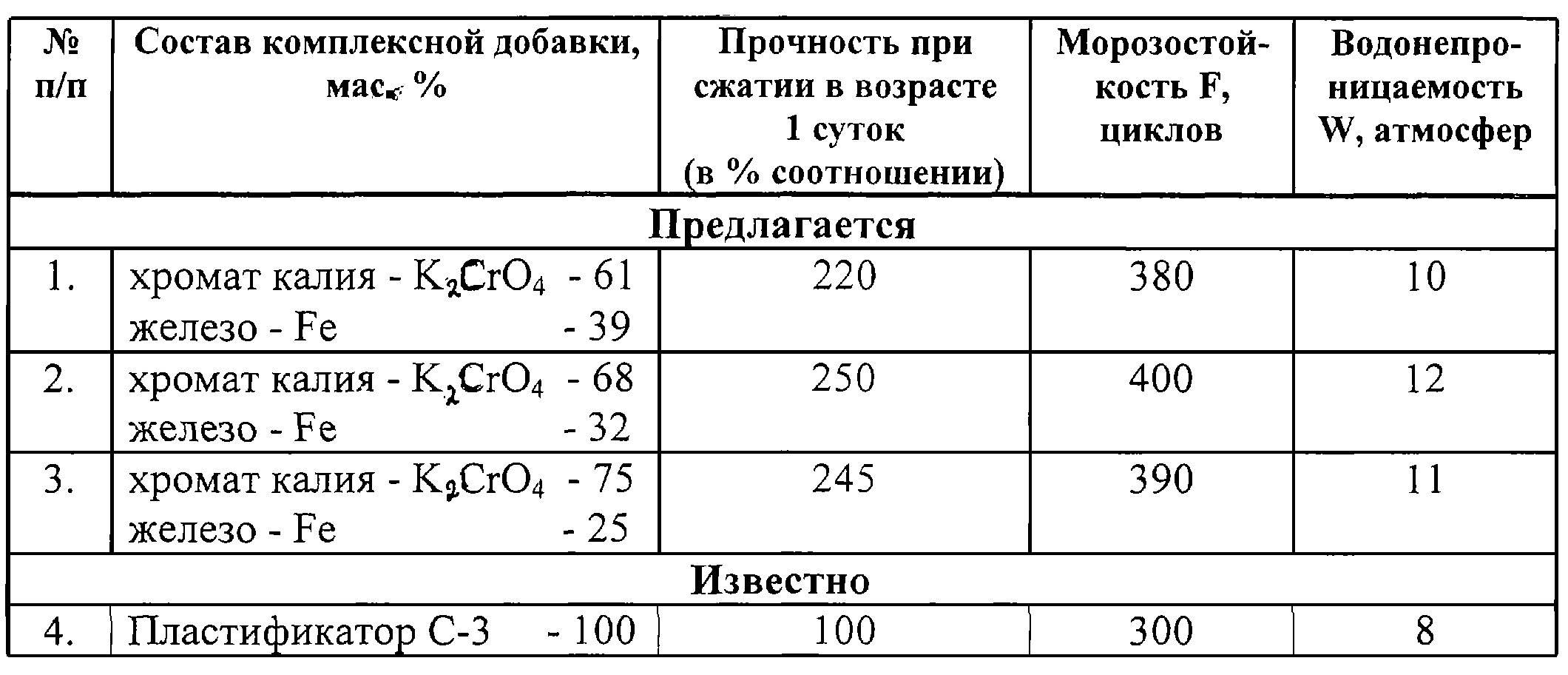

Изобретение относится к строительным материалам и может быть использовано в качестве пластифицирующей добавки к вяжущим (портландцементу, известковому и портландцементно-известковому). Известны пластифицирующие добавки к вяжущим, например ЛСТ (см. А.Г.Домокеев “Строительные материалы”, Москва, Высшая школа, 1989 г., с.191). Добавка ЛСТ – лигносульфонат технический, получаемый на основе отходов целлюлозно-бумажной промышленности (ГОСТ 24211-91, ТУ 13-0281036-05). Недостатком таких добавок является то, что они замедляют твердение. Наиболее близким к изобретению по технической сущности и достигаемому результату является комплексная добавка, содержащая, мас.%: хромат калия К2СrO4 – 40-60, железо – 40-60 (см, например, SU №808420, опубл. 28.02.1981). Задачей данного изобретения является пластификация раствора или бетона с ускорением твердения последнего, а также повышение морозостойкости и водонепроницаемости полученного бетона (раствора). Технический результат достигается тем, что комплексная добавка, включающая хромат калия К2СrO4 и железо Fe, содержит вышеуказанные компоненты при следующем весовом соотношении, мас.%: Хромат калия К2СrO4 61-75 Железо Fe 25-39 Комплексная добавка, содержащая хромат калия и железо, оказывает пластифицирующее воздействие, а хромат калия кроме пластифицирующего воздействия ускоряет твердение. Кроме того, введение комплексной добавки способствует уплотнению смеси и снижению водовяжущего отношения, что увеличивает морозостойкость и водонепроницаемость бетона или раствора на портландцементе, известковом или портландцементно-известковом вяжущем. ПРИМЕР КОНКРЕТНОГО ВЫПОЛНЕНИЯ. Предлагаемую комплексную добавку вводят следующим образом. К вяжущему добавляется измельченный до порошкообразного состояния продукт из расчета 1,8-3,5 мас.% на 100 мас.% вяжущего, содержащий в соотношениях мас.%: Хромат калия К2СrO4 61-75 Железо Fe 25-39 Ниже приведены результаты исследования предлагаемой комплексной добавки. К раствору состава: Портландцемент 30% SiO2 70% добавляют предлагаемую добавку в количестве 2% от массы вяжущего и затворяют водой при осадке конуса 4,5 см. Испытания образцов проводились в соответствии с ГОСТ 5802-86 /Растворы строительные. Методы испытаний./, ГОСТ 12730.5-84 /Бетоны. Методы определения водонепроницаемости./, а также испытания на морозостойкость в соответствии с ГОСТ 10060.2-95 (см. таблицу).
Формула изобретения
Комплексная добавка, содержащая хромат калия К2СrO4 и железо – Fe, отличающаяся тем, что она содержит вышеуказанные компоненты при следующем соотношении, мас.%: Хромат калия К2СrO4 61-75 Железо – Fe 25-39
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 09.01.2005
Извещение опубликовано: 20.02.2007 БИ: 05/2007
|
||||||||||||||||||||||||||
