Патент на изобретение №2239608

(54) СПОСОБ И УСТАНОВКА ОБЕЗВОЖИВАНИЯ И ОБЕЗЗАРАЖИВАНИЯ ИЛОВОГО ОСАДКА

(57) Реферат:

Изобретение относится к технике биологической очистки вод и обезвоживания иловых осадков. Способ обезвоживания и обеззараживания илового осадка включает отвод фильтрата через фильтрующую ткань вертикального фильтрующего рукава и нагрев илового осадка горячим воздухом, указанные процессы ведут одновременно, причем нагрев илового осадка осуществляют сжатым воздухом при температуре 70-85°С и подвод его осуществляют под слой илового осадка. Установка обезвоживания и обеззараживания илового осадка содержит вертикальные фильтрующие рукава, выполненные из фильтрующей ткани и закрепленные в верхней части на фланцах, оснащенных патрубками подвода илового осадка и сжатого воздуха, причем установка дополнительно содержит приемные накопительные емкости для илового осадка, к которым через запорные устройства подключены патрубки подвода илового осадка в фильтрующие рукава, а фильтрующие рукава имеют коническую или цилиндроконическую форму. Нижняя часть конусов оснащена затворами для выгрузки сухого илового осадка, а патрубки подвода горячего сжатого воздуха удлинены внутри фильтрующего рукава до верхней части затвора для выгрузки сухого илового осадка. Установка имеет также электрические воздухонагреватели с регулирующей арматурой, лотки для приема фильтрата и термометр. Способ и установка данного изобретения обеспечивают повышение эффективности и экономичности обезвоживания и обеззараживания илового осадка. 2 н.п. ф-лы, 1 ил.

Изобретение относится к технике очистки сточных вод и может быть использовано для обезвоживания и обеззараживания илового осадка из установок биологической очистки сточных вод.

Известен способ обезвоживания и обеззараживания илового осадка, включающий отвод фильтрата через фильтрующую ткань, термическое обеззараживание и утилизацию обезвоженных осадков /1/.

Известна установка обезвоживания илового осадка, содержащая фильтры, выполненные в виде мешков из фильтрующей ткани и закрепленные в верхней части на фланцах, оснащенных патрубками подвода илового осадка, и содержащая также емкости для сбора фильтрата /1/.

Недостатками известных способа и установки обезвоживания илового осадка являются низкая эффективность обезвоживания (остаточная влажность илового осадка составляет 75-85%) и недостаточный эффект обеззараживания.

Целью изобретения является повышение эффективности и экономичности обезвоживания и обеззараживания илового осадка.

Поставленная цель достигается тем, что в способе обезвоживания и обеззараживания илового осадка, включающем отвод фильтрата через фильтрующую ткань, термическое обеззараживание и утилизацию осадка, процесс отвода фильтрата ведут через фильтрующую ткань вертикального фильтрующего рукава с одновременным нагревом илового осадка сжатым горячим воздухом при температуре 70-85°С, подвод которого осуществляют под слой илового осадка.

Поставленная цель достигается также тем, что в установке обезвоживания и обеззараживания илового осадка, содержащей фильтры, выполненные из фильтрующей ткани и закрепленные в верхней части на фланцах, оснащенных патрубками подвода илового осадка, а также содержащей емкости для сбора фильтрата, фильтры выполнены в виде вертикальных фильтрующих рукавов, установка дополнительно содержит приемные накопительные емкости для илового осадка, к которым через запорные устройства подключены патрубки подвода илового осадка в фильтрующие рукава, а фильтрующие рукава имеют коническую или цилиндроконическую форму, причем нижняя часть конусов оснащена затворами для выгрузки сухого илового осадка, а внутри фильтрующих рукавов установлены патрубки подвода горячего сжатого воздуха, удлиненные до верхней части затвора для выгрузки сухого илового осадка.

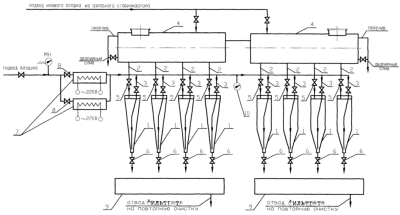

На чертеже представлена принципиальная схема установки обезвоживания и обеззараживания илового осадка.

Установка обезвоживания и обеззараживания илового осадка содержит вертикальные фильтрующие рукава 1, выполненные из фильтрующей ткани и закрепленные в верхней части на фланцах, оснащенных патрубками 2, 3 подвода илового осадка и горячего сжатого воздуха, приемные накопительные емкости 4 для илового осадка, к которым через запорные устройства 5 подключены патрубки 2 подвода илового осадка в фильтрующие рукава 1, а фильтрующие рукава 1 имеют коническую или цилиндроконическую форму, причем нижняя часть конусов оснащена затворами 6 для выгрузки сухого илового осадка, а патрубки 3 подвода горячего сжатого воздуха удлинены внутри фильтрующего рукава до верхней части затвора 5 для выгрузки сухого илового осадка. Установка имеет также электрические воздухонагреватели 7 с регулирующей арматурой 8, лотки 9 для приема фильтрата и термометр 10.

Работа установки осуществляется следующим образом.

Иловый осадок из аэробного стабилизатора первоначально поступает в приемные накопительные емкости 4, откуда распределяется (выгружается) обслуживающим персоналом через патрубки 2 и запорные устройства 5 по фильтрующим рукавам 1, где обрабатывается в течение 5(10) суток.

В результате длительной термической обработки илового осадка при температуре 70-85°С обеспечивается уничтожение патогенной микрофлоры и яиц гельминтов. Одновременно с этим за счет высокой влагопроницаемости материала фильтрующих рукавов 1 и избыточного давления внутри рукавов 1, создаваемого столбом илового осадка и сжатым воздухом, осуществляется выдавливание влаги (фильтрата) из илового осадка, который собирается в лотках 9 и дальше отводится в усреднитель-аммонификатор установки очистки сточных вод. Подача воздуха в фильтрующие рукава 1 осуществляется через патрубки 3 в их нижнюю часть под слой илового осадка. На момент снижения влажности илового осадка до 60-70% он распределяется в виде пленки (за счет непрерывного подвода сжатого воздуха) по всей внутренней поверхности фильтрующего рукава 1 и в дальнейшем процесс обезвоживания (сушки) протекает за счет разности парциальных давлений влаги на наружной поверхности фильтрующей ткани рукава 1 и в окружающем воздухе. За время пребывания в рукаве 1 влажность илового осадка снижается до 5-10%.

Высушенный и стерилизованный иловый осадок выгружается вручную из фильтрующих рукавов 1 через затворы 6 в специально оборудованную для этого пластиковую флягу, из которой сразу пересыпается в полиэтиленовый мешок (пакет) и герметично запаивается.

Таким образом, предложенные технические решения за счет одновременного осуществления процессов фильтрования и нагрева с подачей горячего сжатого воздуха под слой илового осадка значительно повышаются эффективность и экономичность обезвоживания и обеззараживания илового осадка, а осуществление этих процессов при температуре 70-85°С облегчает утилизацию и сохраняет ценность высушенного илового осадка как качественного удобрения для сельскохозяйственных культур.

Источник информации

1. Патент РФ № 2183596, кл. С 02 F 11/00, опубл. 20.06.2002.

Формула изобретения

1. Способ обезвоживания и обеззараживания илового осадка, включающий отвод фильтрата через фильтрующую ткань, термическое обеззараживание и утилизацию осадка, отличающийся тем, что отвод фильтрата ведут через фильтрующую ткань вертикального фильтрующего рукава с одновременным нагревом илового осадка сжатым горячим воздухом при температуре 70-85°С, подвод которого осуществляют под слой илового осадка.

2. Установка обезвоживания и обеззараживания илового осадка, содержащая фильтры, выполненные из фильтрующей ткани и закрепленные в верхней части на фланцах, оснащенных патрубками подвода илового осадка, и содержащая также емкости для сбора фильтрата, отличающаяся тем, что фильтры выполнены в виде вертикальных фильтрующих рукавов, установка дополнительно содержит приемные накопительные емкости для илового осадка, к которым через запорные устройства подключены патрубки подвода илового осадка в фильтрующие рукава, фильтрующие рукава имеют коническую или цилиндроконическую форму, причем нижняя часть конусов оснащена затворами для выгрузки сухого илового осадка, а внутри фильтрующих рукавов установлены патрубки подвода горячего сжатого воздуха, удлиненные до верхней части затвора для выгрузки сухого илового осадка.

РИСУНКИ

QB4A Регистрация лицензионного договора на использование изобретения

Лицензиар(ы): Друцкий А.В.

НИЛ

Лицензиат(ы): ЗАО “ДЕКО”

Договор № 21089 зарегистрирован 03.05.2005

Извещение опубликовано: 10.08.2005 БИ: 22/2005

* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
