Патент на изобретение №2239541

(54) СБОРНЫЙ ЛЕПЕСТКОВЫЙ АБРАЗИВНЫЙ ИНСТРУМЕНТ ДЛЯ ПРОДОЛЬНО-ПОПЕРЕЧНОГО ПОЛИРОВАНИЯ

(57) Реферат:

Изобретение относится к области машиностроения и может быть использовано при безразмерной окончательной обработке поверхностей деталей лепестковыми кругами. Сборный круг выполнен в виде пары абразивных лепестковых кругов. Последние закреплены под одним и тем же углом к плоскости, перпендикулярной оси вращения, на общем валу с осевым зазором. Один из кругов установлен на валу посредством подшипника качения. Лепестки кругов выполнены из двусторонней шлифовальной шкурки в форме эллипса. Малая его ось равна диаметру кругов, а большую ось определяют в зависимости от угла наклона кругов. В результате расширяются технологические возможности за счет обработки двумя торцами лепестков, повышается производительность и качество обработки путем увеличения осевой жесткости инструмента и пересечения траекторий движения кругов. 7 ил.

Изобретение относится к машиностроению, к механической обработке металлов, и может быть использовано при шлифовании и полировании поверхностей деталей при их безразмерной окончательной обработке лепестковыми кругами.

Известен сборный абразивный инструмент, выполненный в виде пары абразивных кругов, закрепленных под углом друг к другу на общем валу с осевым зазором [1].

Недостатками известного инструмента являются ограниченность технологических возможностей при декоративной отделке и чистовой обработке фасонных поверхностей, а также трудности в достижении широкого диапазона качества обработанных поверхностей, при этом, обладая минимальной осевой жесткостью и работая только одной стороной периферийной абразивной поверхности, невозможно добиться высокой производительности.

Известен сборный абразивный инструмент, выполненный в виде пары абразивных кругов, закрепленных под углом друг к другу на общем валу с осевым зазором, причем инструмент снабжен пружиной растяжения, размещенной между смежными торцами абразивных кругов, которые установлены с возможностью углового поворота [2].

Недостатками известного инструмента являются:

– минимальная осевая жесткость инструмента, не позволяющая добиться высокой производительности;

– работа только одной стороной периферийной абразивной поверхности инструмента многократно увеличивает трудоемкость обработки;

– ограниченность технологических возможностей при декоративной отделке и чистовой обработке фасонных поверхностей;

– трудности в достижении широкого диапазона качества обработанных поверхностей.

Все это снижает производительность обработки, качество и ведет к увеличенному расходу инструмента.

Задачей изобретения является расширение технологических возможностей инструмента за счет обеспечения возможности обработки двумя торцами лепестков инструмента, который установлен под углом к оси вращения, повышение производительности путем увеличение осевой жесткости инструмента благодаря использованию абразивных лепестков в форме эллипса, а также улучшение качества обработки благодаря перекрестному продольно-поперечному пересечению траекторий движения полировальных кругов.

Поставленная задача решается с помощью предлагаемого сборного лепесткового абразивного инструмента для продольно-поперечного полирования, который выполнен в виде пары абразивных лепестковых кругов, закрепленных под одним и тем же углом к плоскости, перпендикулярной оси вращения, на общем валу с осевым зазором, причем один из кругов установлен на валу посредством подшипника качения, а лепестки кругов выполнены из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру кругов, а большая ось зависит от угла наклона кругов и определяется по формуле

b=D/cos ,

где b – большая ось эллипса;

D – наружный диаметр наклонных кругов;

– угол наклона кругов к плоскости, перпендикулярной оси вращения, который определяется по формуле

arctg(A_o/D),

где А_o – амплитуда осциллирующей зоны резания наклонных кругов, которая находится в соотношении с высотой круга Ао В, здесь В – высота круга с минимальной высотой.

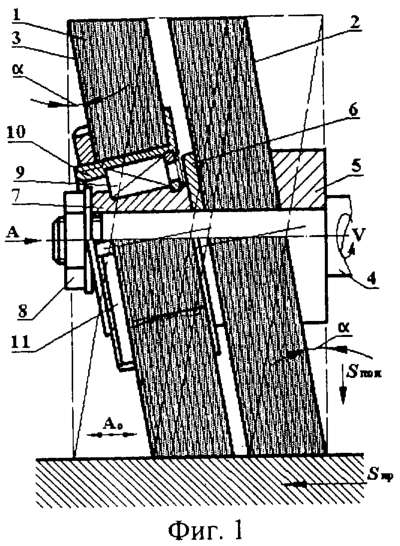

Сущность изобретения поясняется чертежами. На фиг.1 приведена конструкция сборного лепесткового абразивного инструмента для продольно-поперечного полирования, частичный осевой разрез; на фиг.2 – общий вид инструмента, повернутого на пол-оборота относительно положения, представленного на фиг.1; на фиг.3 – вид по А на фиг.1; на фиг.4 – эллипсовидный лепесток из двусторонней шлифовальной шкурки; на фиг.5 – положения лепестков кругов в зоне контакта с обрабатываемой поверхностью, круги в положении, показанном на фиг.1; на фиг.6 – положения лепестков кругов в зоне контакта с обрабатываемой поверхностью, круги в положении, показанном на фиг.2; на фиг.7 – развертка следа инструмента на обрабатываемой поверхности при его повороте на один оборот.

Предлагаемый сборный лепестковый абразивный инструмент позволяет производит чистовую обработку одновременно в продольном и поперечном направлениях.

Рабочим режущим элементом инструмента является эллипсовидный лепесток 1 из двусторонней шлифовальной шкурки. Инструмент выполнен в виде пары абразивных лепестковых кругов 2 и 3, закрепленных под одним и тем же углом к плоскости, перпендикулярной оси вращения.

Круги 2 и 3 установлены на общем валу 4 с осевым зазором с помощью косой шайбы 5, задающей угол наклона круга 2, прокладки 6, определяющей зазор между кругами, втулки 7, на которой подвижно смонтирован круг 3, и гайки 8, неподвижно крепящей лепестки 1 круга 2 относительно вала 4. Втулка 7 имеет наружную поверхность, ось которой расположена под углом к оси отверстия. С помощью подшипникового узла 9 на втулке 7 подвижно закреплен круг 3 с возможностью свободного вращения. В состав подшипникового узла 9 входит фланец 10, который монтируется на подшипнике качения с помощью пружинных упорных концентрических колец (взятых, например, по ГОСТ 13940-80 и ГОСТ 13941-80). На фланце 10 с помощью гайки 11 закреплены лепестки 1 подвижного круга 3. С целью интенсификации обработки лепестки 1 кругов 2 и 3 взяты из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру кругов в наклонном положении, а большая ось зависит от угла наклона кругов и определяется по формуле

b=D/cos ,

где b – большая ось эллипса;

D – наружный диаметр наклонных кругов;

– угол наклона кругов к плоскости, перпендикулярной оси вращения, который определяется по формуле

arctg(A_o/D),

где А_o – амплитуда осциллирующей зоны резания наклонных кругов, которая находится в соотношении с высотой круга А_о В, здесь В – высота круга с минимальной высотой.

Лепестки 1 кругов 2 и 3 не взаимозаменяемы, так как имеют отверстия разного диметра.

Инструмент устанавливают на кругло-, внутри-, или плоскошлифовальный станок, а заготовку – в соответствующее приспособление. Сообщают вращение валу V, дают натяг инструменту с помощью поперечной подачи S_поп и продольную подачу заготовке, а также при кругло- и внутришлифовальных работах – вращение заготовки. За полный оборот вала инструмента круг 2 плавно меняет по отношению к обрабатываемой поверхности свое угловое положение влево и вправо от нормали на угол .

Круг 3, подвижно смонтированный с помощью подшипника качения на валу 4, обкатывается по обрабатываемой поверхности и благодаря его наклону в зоне контакта с заготовкой совершает возвратно-поступательные осциллирующие колебательные движения вдоль продольной оси вращения.

Перемещаясь по обработанной кругом 2 поверхности заготовки, подвижный круг 3 в зоне контакта производит срезание микронеровностей в направлении, перпендикулярном рискам-царапинам, прорезанным кругом 2 (см. фиг.7). Благодаря наклону круга и натягу, осуществляемого S_поп, основное силовое воздействие на обрабатываемую поверхность осуществляется частями лепестков, находящимися на периферии и имеющими наибольший прогиб (см. фиг.5 и 6). Направление прогиба лепестков меняется в зависимости от углового положения круга. Если зона контакта круга с заготовкой расположена справа от нормали (см. фиг.5), то направление прогиба – вправо, при этом лепестки работают левым абразивным торцом, если зона контакта слева от нормали, то направление прогиба – влево, а лепестки работают правым абразивным торцом.

В связи со сказанным в процессе данного продольно-поперечного полирования предлагаемым инструментом удается снимать большие припуски (например, до 0,3 мм) при применении крупнозернистых абразивных шкурок (зернистостью 16-80) и высоких скоростях резания (15-35 м/с).

Этот процесс фактически является разновидностью шлифования и эффективен для подготовки поверхностей к чистовому полированию и перед металлопокрытием.

Продольно-поперечное полирование сборным лепестковым кругом с параметрической осцилляцией предназначено для снижения параметра шероховатости поверхности (до Ra=0,1…0,8 мкм) без устранения отклонений формы деталей.

Наибольший эффект применения осциллирующего продольно-поперечного полирования достигается при декоративной отделке и чистовой обработке фасонных поверхностей, например полирование цилиндрических и конических поверхностей, обработка пресс-форм, штампов и др., полирование криволинейных поверхностей автомобильных кузовов, холодильников и др. под окраску.

Полирование предлагаемым инструментом выполняется в основном по одной схеме резания, которая основана на применении высоких скоростей резания (10…40 м/с), приближающихся к скорости шлифования. Окружная скорость круга при осциллирующем полировании деталей из стали, никеля и хрома 20…35 м/с; из меди, латуни и бронзы 16…25 м/с; из алюминия, цинка и свинца 12…20 м/с.

Однако малые скорости S_пр перемещения заготовки (что характерно при плоском полировании) способствуют повышению качества обработки.

Наиболее применимы для предлагаемого инструмента круги из шкурки из электрокорунда и карбида кремния на тканиевой и бумажной основе зернистостью 8-М40, а также алмазные и эльборовые шкурки зернистостью 12-МЗ на эластичной связке, при этом последние отличаются большой стойкостью.

Для работы данного инструмента применимы круги из водостойких алмазно-абразивных шкурок при обработке деталей из стали, чугуна и латуни, а в качестве охлаждающей жидкости используют эмульсию; из неводостойких шкурок – минеральные масла.

Предлагаемый сборный лепестковый инструмент для продольно-поперечного полирования с параметрической осцилляцией расширяет технологические возможности за счет обеспечения возможности обработки двумя торцами лепестков, из которых состоят круги, повышает производительность и качество обработки благодаря установки кругов под углом к оси вращения и свободной установки одного из кругов, увеличении осевой жесткости за счет использования абразивных лепестков в форме эллипса.

Источники информации

1. А.с. 689823 СССР, МКИ В 24 D 5/00. Сборный абразивный инструмент. 1977.

2. А.с. 1692824 СССР, МКИ В 24 D 13/00. Сборный абразивный инструмент. А.В.Чемерский и В.Н.Чешев. №4700372/08, заявл. 18.04.89, опубл. 23.11.91. Бюл. №43 – прототип.

Формула изобретения

Сборный лепестковый абразивный инструмент для продольно-поперечного полирования, выполненный в виде пары абразивных лепестковых кругов, закрепленных под одним и тем же углом к плоскости, перпендикулярной оси вращения, на общем валу с осевым зазором, отличающийся тем, что один из кругов установлен на валу посредством подшипника качения, а лепестки выполнены из двусторонней шлифовальной шкурки в форме эллипса, малая ось которого равна диаметру кругов, а большая ось зависит от угла наклона кругов и определена по формуле

b=D/cos ,

где b – большая ось эллипса;

D – наружный диаметр наклонных кругов;

– угол наклона кругов к плоскости, перпендикулярной оси вращения, определяемый по формуле arctg(A_o/D);

A_о – амплитуда осциллирующей зоны резания наклонных кругов, находящаяся с высотой круга в соотношении А_о В;

В – высота круга с минимальной высотой.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 07.10.2005

Извещение опубликовано: 20.06.2007 БИ: 17/2007
