Патент на изобретение №2239500

(54) СПОСОБ НЕПРЕРЫВНОЙ ХОЛОДНОЙ ПРОКАТКИ ПОЛОСЫ С НАТЯЖЕНИЕМ

(57) Реферат:

Изобретение относится к прокатному производству и может быть применено на непрерывных широкополосных станах холодной прокатки. При холодной прокатке с натяжением в каждом межклетевом промежутке определяют предел текучести полосы _т и поддерживают величину удельного натяжения _н путем задания коэффициента n , представляющего собой отношение _н к _т. Прокатку ведут с заданием предельно допустимого значения коэффициента n =n _пред. 0,25. Удельные натяжения в межклетевых промежутках повышают от первого к последнему в среднем на 1-2 кг/мм². Обжатие по клетям уменьшают после второй клети на 1-5% в каждой до последней. Выпуклости рабочих валков по клетям устанавливают в диапазоне – (-0,10) – (+0,25) мм. Изобретение позволяет улучшить качество проката за счет уменьшения порывности холоднокатаных полос. 2 з.п. ф-лы, 1 табл.

Изобретение относится к прокатному производству и может быть применено на непрерывных широкополосных станах холодной прокатки.

Известен способ непрерывной холодной прокатки полосы с натяжением, включающий определение _т в каждом межклетевом промежутке для разных марок стали, и в котором величину удельного натяжения _н поддерживают путем задания коэффициента k , представляющего собой отношение _н к _т. Величину коэффициента k за первой клетью поддерживают равной 0,2, а в последнем межклетевом промежутке – равной 0,16. Величину удельного натяжения полосы в отдельных межклетевых промежутках назначают исходя из убывания величины коэффициента k от первой к последней клети. Применение известного способа прокатки позволяет снизить порывность полос в межклетевых промежутках и сгладить исходную разнотолщинность подката (А.Ф.Пименов, О.Н.Сосковец, А.И.Трайно и др. “Холодная прокатка и отделка жести”, М., Металлургия, 1990, с.104-105).

Известен способ непрерывной холодной прокатки полосы с натяжением, в котором в каждом межклетевом промежутке определяют предел текучести полосы и поддерживают величину удельного натяжения полосы путем задания коэффициента, представляющего собой отношение удельного натяжения полосы к пределу текучести полосы (SU 1044347 А, В 21 В 1/26, 30.09.1983).

Этот способ может быть принят за прототип изобретения.

Недостатком указанного способа прокатки является высокая вероятность порывов полосы при существовании неметаллических включений и других дефектов в прикромочной части полосы.

Техническая задача, решаемая изобретением, заключается в улучшении качества проката за счет уменьшения порывности холоднокатаных полос.

Технический результат достигается тем, в известном способе холодной прокатки с натяжением, включающем определение в каждом межклетевом промежутке предела текучести полосы _т и поддержание величины удельного натяжения _н путем задания коэффициента n , представляющего собой отношение _н к _т, согласно предложению прокатку ведут с заданием предельно допустимого значения коэффициента n =n _пред. 0,25, при этом удельные натяжения в межклетевых промежутках повышают от первого к последнему в среднем на 1-2 кг/мм², обжатие по клетям уменьшают после второй клети на 1-5% в каждой до последней, а последней, а выпуклости рабочих валков по клетям при прокатке полос устанавливают в диапазоне – (-0,10) – (+0,25) мм.

Также согласно предложению величину удельного натяжения в межклетевых промежутках определяют в зависимости от обжатия по формуле:

_н=А+0,7× Е^0,6±0,5, кг/мм²

где: _н – удельное натяжение в межклетевом промежутке, кг/мм²;

А – эмпирический коэффициент, величина которого выбирается в зависимости от марки стали, кг/мм²:

А=6,5 – для сталей марок типа IF;

А=9,0 – для сталей марок типа 08Ю;

А=10,5 – для сталей марок типа 3ПС.

0,7 – эмпирический коэффициент, кг/мм²;

Е – величина суммарного обжатия при холодной прокатке,%.

Также согласно предложению выпуклость рабочих валков по клетям подбирают в зависимости от ширины прокатываемой полосы по формуле:

П=-3,6× 10^-4× B+0,45±0,05, м

где: П – выпуклость валков по клетям, мм;

-3,6× 10^-4 – безразмерный эмпирический коэффициент;

В – ширина полосы, мм;

0,45 – эмпирический коэффициент, мм.

Сущность предлагаемого способа заключается в том, чтобы поддерживать величину отношения удельного натяжения полосы в каждом межклетевом промежутке к пределу текучести полосы в этом же промежутке не более 0,25, удельные натяжения полосы в межклетевых промежутках повышать от первого к последнему в среднем на 1-2 кг/мм² в каждом промежутке.

Величину удельного натяжения в межклетевых промежутках определяют в зависимости от обжатия по формуле

_н=А+0,7× Е^0,6±0,5 кг/мм².

При увеличении обжатия увеличивается предел текучести стали, поэтому согласование величины удельного натяжения в межклетевых промежутках с увеличением суммарной деформации при холодной прокатке позволяет поддерживать постоянное достаточно низкое отношение между удельным натяжением и пределом текучести, что обеспечивает низкую порывность при холодной прокатке.

Увеличенное переднее натяжение по сравнению с задним создает в каждой клети оптимальные условия деформации с меньшим контактным трением, которое обеспечивает минимальный износ полосы и валков и соответственно наименьшее загрязнение полосы и эмульсии и способствует минимальной порывности полос при холодной прокатке. Этому же способствует и уменьшение обжатий после 2-й клети во всех последующих клетях, снижение обжатий с ростом упрочнения полосы при холодной прокатке также способствует уменьшению загрязненности полосы в процессе деформации и уменьшению порывности полос при холодной прокатке.

Важное значение для достижения намеченной цели имеет правильный выбор выпуклости валков по клетям. Выбор выпуклости в зависимости от ширины прокатываемой полосы по эмпирической формуле

П=-3,6× 10^-4× B+0,45±0,05, мм

обеспечивает прокатку х/к полос без повышенной концентрации напряжений в прикромочной области с минимальной порывностью.

Способ опробован в промышленных условиях на ОАО “Северсталь”. Сталь выплавляли в 350-тонном конвертере. Слябы прокатывали на непрерывном широкополосном стане 2000. Далее осуществляли травление, а затем холодную прокатку.

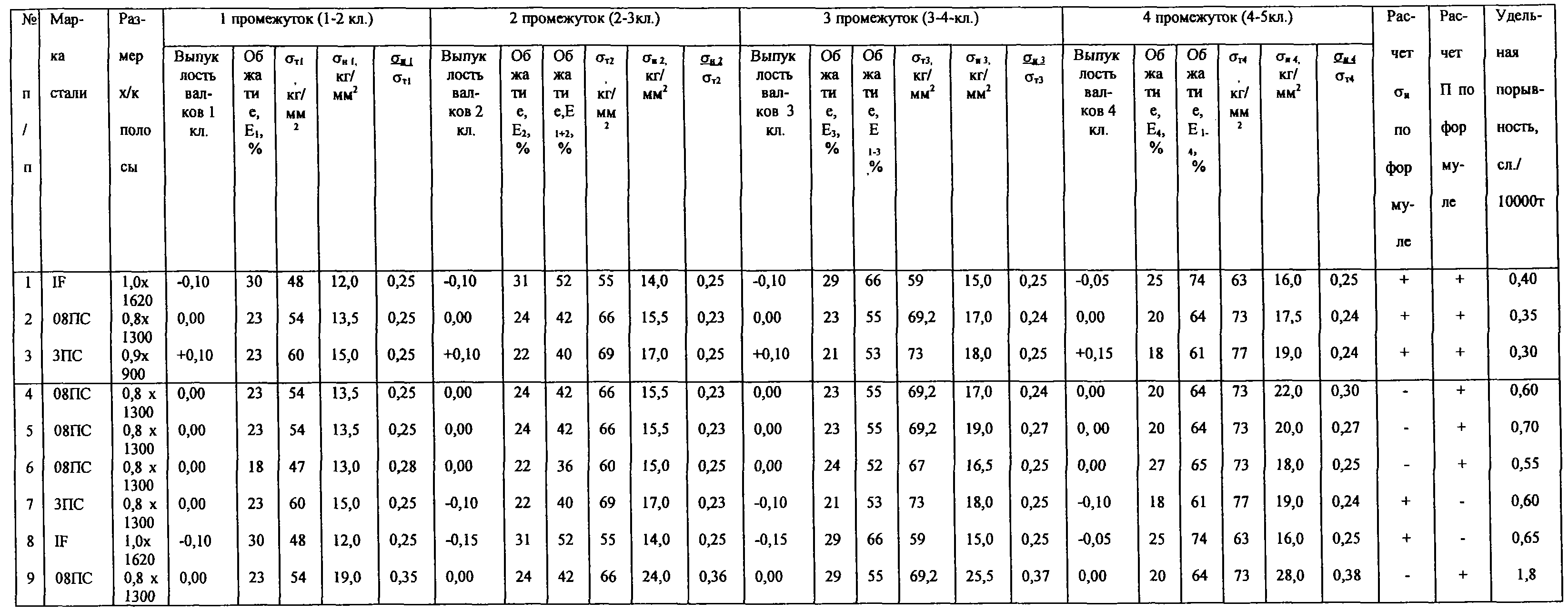

Режимы реализации способа приведены в таблице.

Пример 1 (таблица, поз.1)

Холоднокатаные полосы из стали типа IF прокатывали с обжатием в 1 клети 30%, предел текучести при этом обжатии имел следующее значение _н1=48 кг/мм², натяжение в 1 промежутке задано в зависимости от обжатия по формуле

_н1=6,5+0,7× 30^0,6=11,9 кг/мм² 12,0 кг/мм²,

отношение _н1/ _т1=0,25.

Выпуклость рабочих валков 1-й клети определяли в зависимости от ширины полосы по формуле

П=-3,6× 10^-4× 1620+0,45=-0,1332 -0,10 мм.

Также определены параметры прокатки в последующих клетях и промежутках.

При холодной прокатке полос по выбранным параметрам удельная порывность низкая и имеет следующее значение 0,40 сл./10000 т.

Пример 2 (таблица, поз.2)

Холоднокатаные полосы из стали типа 08ПС размером 0,8× 1300 мм прокатывали с обжатием в 1-й клети 23%, предел текучести при этом обжатии имел следующее значение _н1=54 кг/мм², натяжение в 1 промежутке задано в зависимости от обжатия по формуле

_н1=9,0+0,7× 23^0,6=13,6 кг/мм² 13,5 кг/мм²,

отношение _н1/ _т1=0,25. Выпуклость рабочих валков 1-й клети определяли по формуле П=-3,6× 10^-4× 1300+0,45=0,018 0,00 мм.

Также определены параметры прокатки в последующих клетях и промежутках.

При холодной прокатке полос по выбранным параметрам удельная порывность низкая и имеет следующее значение 0,35 сл./10000 т.

Пример 3 (таблица, поз.3)

Холоднокатаные полосы из стали типа 3ПС размером 0,90× 900 мм прокатывали с обжатием в 1-й клети 23%, предел текучести при этом обжатии имел следующее значение _н1=60 кг/мм², натяжение в 1-м промежутке задано в зависимости от обжатия по формуле

_н1=10,5+0,7× 23^0,6=15,1 кг/мм² 15,0 кг/мм²,

отношение _н1/ _т1=0,25. Выпуклость рабочих валков 1-й клети определяли в зависимости от ширины полосы по формуле

П=-3,6× 10^-4× 900+0,45=0,13 0,10 мм.

Также определены параметры прокатки в последующих клетях и промежутках.

При холодной прокатке полос по выбранным параметрам удельная порывность низкая и имеет следующее значение 0,30 сл./10000 т.

В случае отклонения от рекомендуемых режимов (таблица, поз.4-8) достигнуть указанной в формуле изобретения цели не удалось.

При повышении удельного натяжения в 4-м промежутке (таблица, поз.4) до 22 кг/мм² и повышении отношения _н4/ _т4 до 0,30, т.е. выше верхнего предела, приводит к повышению вероятности порывов полос при наличии “плен”, неметаллических включений и других концентраторов напряжений в прикромочных участках полосы. Удельная порывность повышается до 0,60 сл./10000 т.

При повышении удельного натяжения больше чем на 2 кг/мм² (таблица, поз.5) в 3-м и 4-м промежутках соответственно увеличивается и отношение удельного натяжения к пределу текучести до 0,27 как в 3-м, так и в 4-м промежутках, что увеличивает вероятность порывов полос. Удельная порывность при этом увеличивается до 0,70 сл./10000 т.

При последовательном увеличении обжатий с 1-й клети (таблица, поз.6) увеличивается расход энергии на деформацию и не удается подобрать отношение _нi/ _тi 0,25 при таком распределении обжатий. Поэтому удельная порывность также повышенная и составляет 0,55 сл./10000 т.

Выпуклость рабочих валков устанавливается ниже нижнего предела (таблица, поз.7), что приводит к повышенной волнистости полосы на кромках и к повышенной удельной порывности полос, которая составит 0,60 сл./10000 т.

Выпуклость рабочих валков устанавливается выше верхнего предела (таблица, поз.8), что приведет к повышенной коробоватости полосы и будет способствовать повышенной порывности полос, которая составит 0,65 сл./ 10000 т.

Таким образом, отклонения от предлагаемых режимов холодной прокатки приводят к повышенной удельной порывности (таблица, поз.4-8).

Сравнение удельной порывности по предлагаемому (таблица, поз. 1-3) и известному (таблица, поз.9) способам показывает, что в предлагаемом способе удельная порывность ниже на 1,40 сл./10000 т.

Как видно из таблицы, только в случае соблюдения предлагаемых режимов (таблица, поз.1-3) достигается цель изобретения, вследствие чего параметры предлагаемого способа считают существенными.

Формула изобретения

1. Способ непрерывной холодной прокатки полосы с натяжением, включающий определение в каждом межклетевом промежутке предела текучести полосы _т и поддержание величины удельного натяжения _н путем задания коэффициента n , представляющего собой отношение _н к _т, отличающийся тем, что прокатку ведут с заданием предельно допустимого значения коэффициента n =n _пред 0,25, при этом удельные натяжения в межклетевых промежутках повышают от первого к последнему в среднем на 1-2 кг/мм², обжатие по клетям уменьшают после второй клети на 1-5% в каждой до последней, а выпуклости рабочих валков по клетям при этом устанавливают в диапазоне (-0,10) ÷ (+0,25) мм.

2. Способ по п.1, отличающийся тем, что величину удельного натяжения полосы в межклетевых промежутках определяют в зависимости от обжатия по формуле

_н=A+0,7· Е^0,6± 0,5,

где _н – удельное натяжение в межклетевом промежутке, кг/мм²;

А – эмпирический коэффициент, величина которого выбирается в зависимости от марки стали, кг/мм²;

А=6,5 – для сталей марок типа IF;

А=9,0 – для сталей марок типа 08Ю;

А=10,5 – для сталей марок типа ЗПС;

0,7 – эмпирический коэффициент, кг/мм²;

Е – величина суммарного обжатия при холодной прокатке, %.

3. Способ по п.1 или 2, отличающийся тем, что выпуклость рабочих валков по клетям подбирают в зависимости от ширины прокатываемой полосы по формуле

П=-3,6· 10^-4· В+0,45± 0,05,

где П – выпуклость валков по клетям, мм;

-3,6· 10^-4 – безразмерный эмпирический коэффициент;

В – ширина полосы, мм;

0,45 – эмпирический коэффициент, мм.
