Патент на изобретение №2239304

(54) УСТРОЙСТВО ДЛЯ УХОДА ЗА ПОСЕВАМИ БАХЧЕВЫХ КУЛЬТУР

(57) Реферат:

Изобретение относится к сельскому хозяйству и сельскохозяйственному машиностроению и может быть использовано в технологических процессах по уходу за посевами при возделывании бахчевых и пропашных культур. Устройство содержит культиватор, укладчик и раскладчик плетей на рядок. Каждый рабочий орган укладчика и раскладчика плетей выполнен в виде смонтированных на вертикально установленной приводной втулке с возможностью поворота на угол 90° от исходного положения лучей с пальцами. Лучи имеют ролики для взаимодействия с направляющей дорожкой. Устройство снабжено емкостью для раствора удобрения, насосом и штангой. На штанге смонтированы дефлекторно-винтовые распылители. Между направляющим конусом каждого распылителя и его корпусом, для разбивания струи раствора на частицы, размещена обечайка. Диаметр обечайки в два-три раза больше внутреннего диаметра корпуса распылителя. Устройство обеспечит высокое качество обработки почвы в междурядьях и некорневую подкормку бахчевых культур. 9 ил.

Изобретение относится к сельскому хозяйству и сельскохозяйственному машиностроению и может быть использовано в технологических процессах по уходу за посевами при возделывании бахчевых и пропашных культур.

Известно устройство для ухода за посевами бахчевых культур, содержащее культиватор, укладчик и раскладчик плетей на рядок, каждый рабочий орган которых выполнен в виде смонтированных на вертикально установленной приводной втулке с возможностью поворота на угол 90° от исходного положения лучей с пальцами, причем лучи имеют ролики для взаимодействия с направляющей дорожкой (см., например, Малюков В.И. Механизация бахчеводства. – Волгоград: Ниж.-Волж. Кн. Изд-во, 1982. – 184 с. – С. 62-63, рис.18).

К недостаткам этого устройства относятся сгруживание плетей и их механическое травмирование.

Сущность заявленного изобретения.

Задача, на решение которой направлено заявленное изобретение, -механизация междурядной обработки посевов бахчевых культур.

Технический результат – повышение производительности и снижение затрат ручного труда по уходу за посевами бахчевых культур.

Указанный технический результат достигается тем, что в известном устройстве для ухода за посевами бахчевых культур, содержащем культиватор, укладчик и раскладчик плетей на рядок, каждый рабочий орган которых выполнен в виде смонтированных на вертикально установленной приводной втулке с возможностью поворота на угол 90° от исходного положения лучей с пальцами, причем лучи имеют ролики для взаимодействия положения лучей с пальцами, причем лучи имеют ролики для взаимодействия с направляющей дорожкой, согласно изобретению, устройство снабжено емкостью для раствора удобрения, насосом и штангой, на которой смонтированы дефлекторно-винтовые распылители, причем между направляющим конусом каждого распылителя и его корпусом, для разбивания струи раствора на частицы, размещена обечайка, диаметр которой в два-три раза больше внутреннего диаметра корпуса распылителя, а лучи ориентированы радиально.

Изобретение поясняется чертежами.

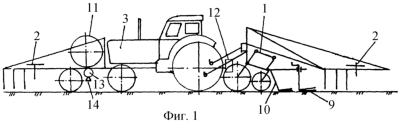

На фиг.1 изображено устройство для ухода за посевами бахчевых культур, вид сбоку.

На фиг.2 – то же, вид в плане.

На фиг.3 – рабочий орган для междурядной обработки почвы, вид сбоку с отклоненной назад стойкой.

На фиг.4 – то же, вид в плане.

На фиг.5 – укладчик плетей с установкой для вегетационных подкормок, вид сбоку, в рабочем положении.

На фиг.6 – сечение А-А на фиг.5, положение направляющих дорожек укладчика плетей при различных углах поворота.

На фиг.7 – вид Б на фиг.6.

На фиг.8 – место В на фиг.5, дефлекторно-винтовой распылитель раствора удобрений для некорневой подкормки, диаметральный разрез.

На фиг.9 – разрез Г-Г на фиг.8.

Сведения, подтверждающие возможность реализации заявленного изобретения, заключаются в следующем.

Устройство для ухода за посевами бахчевых культур (см. фиг.1-9) содержит культиватор 1, укладчик и раскладчик 2 плетей на рядок. Культиватор 1 и раскладчик 2 смонтированы на задней и передней системах навески трактора 3. Каждый рабочий орган раскладчика 2 выполнен в виде смонтированных на вертикально приводной втулке 4 с возможностью поворота на угол 90° от исходного положения лучей 5 с пальцами 6. Лучи 5 имеют ролики 7 для взаимодействия с направляющей дорожкой 8. Лучи 5 ориентированы радиально.

Культиватор 1 снабжен плоскорежущими лапами 9 с наклоненными к направлению движения стойками 10 (см. фиг.3 и 4).

Устройство для ухода за посевами бахчевых культур снабжено емкостью 11 для раствора удобрения, насосом 12 и штангой 13. На штанге 13 смонтированы дефлекторно-винтовые распылители 14. Между направляющим конусом 15 каждого распылителя 14 и его корпусом 16, для разбивания струи раствора удобрений на частицы, размещена обечайка 17. Диаметр обечайки 17 в два-три раза больше внутреннего диаметра корпуса 16 распылителя 14 (см. фиг.5, 8 и 9).

Устройство для ухода за посевами бахчевых культур работает следующим образом.

Перед началом работы механизатор устанавливает направляющую дорожку 8 в положения, показанные на фиг.6 и 7. Ролик 7 каждого луча 5 взаимодействует с участком направляющей дорожки 8. При движении агрегата по поверхности поля опорные колеса укладчика-раскладчика 2 копируют рельеф поля и одновременно синхронно приводят во вращение втулки 4 с лучами 5. Пальцы 6 при сложном кинематическом движении взаимодействует с плетями арбуза и перемещают их из междурядий в защитные зоны рядков, т.е. в направлении оси рядка. После завершения этой операции на рядок растений и плети из емкости 11 насосом 12 через распылителем 14 на штанге 13 подается раствор удобрений. Подача раствора удобрений на бахчевые растения производится с помощью дефлекторно-винтового распылителя 14, представленного на фиг.8 и 9. При выходе раствора из зазора между корпусом 16 и направляющим конусом 15 за счет обечайки 17 струя разбивается на мелкодисперсные частицы. Одновременно с работой раскладчика 2 и распылителей 14 в работе участвуют стойки 10 с плоскорежущими лапами 10 культиватора 1. Последними верхний слой почвы вместе с корнями сорняков подрезается. Слой почвы рыхлится в междурядьях, максимально приближаясь к защитной зоне. Сорняки погибают. Укладчиком и раскладчиком 2, установленным за культиватором 1, плети бахчевой культуры (арбуза) возвращаются в исходное положение.

Устройство обеспечит высокое качество обработки почвы в междурядьях и некорневую подкормку бахчевых культур.

Формула изобретения

Устройство для ухода за посевами бахчевых культур, содержащее культиватор, укладчик и раскладчик плетей на рядок, каждый рабочий орган которых выполнен в виде смонтированных на вертикально установленной приводной втулке с возможностью поворота на угол 90° от исходного положения лучей с пальцами, причем лучи имеют ролики для взаимодействия с направляющей дорожкой, отличающееся тем, что устройство снабжено емкостью для раствора удобрения, насосом и штангой, на которой смонтированы дефлекторно-винтовые распылители, причем между направляющим конусом каждого распылителя и его корпусом для разбивания струи раствора на частицы размещена обечайка, диаметр которой в два-три раза больше внутреннего диаметра корпуса распылителя, а лучи ориентированы радиально.

РИСУНКИ

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.09.2004

Извещение опубликовано: 20.05.2006 БИ: 14/2006
