(54) СПОСОБ ОПРЕДЕЛЕНИЯ О- И М-НИТРОТОЛУОЛОВ В ВОЗДУХЕ

(57) Реферат:

Изобретение относится к аналитической химии органических соединений и может быть применено для детектирования о- и м-нитротолуолов в воздухе рабочей зоны предприятий парфюмерной, мыловаренной и анилинокрасочной промышленности. В способе определения о- и м-нитротолуолов в воздухе, включающем подготовку пробы, модификацию пьезосенсора активным сорбентом, пропускание через ячейку детектирования пробы и газа-носителя, регистрацию сигнала пьезосенсора, в качестве активного сорбента применяют тритон Х-100 с массой 10-12 мкг, в качестве газа-носителя используют воздух, который пропускают через ячейку детектирования перед пропусканием через нее пробы, а расход и время пропускания в обоих случаях составляют, соответственно, 45-55 см3/мин и 2-3 мин. Способ позволяет: существенно упростить аппаратурное оформление анализа; снизить продолжительность анализа и модификации; сокращается количество используемых в анализе реагентов; снижается температура определения со 210 до 20-25С. 2 табл.

Изобретение относится к аналитической химии органических соединений и может быть применено для детектирования о- и м-нитротолуолов в воздухе рабочей зоны предприятий парфюмерной, мыловаренной и анилинокрасочной промышленности.

Определение о- и м-нитротолуолов проводят на колонке длиной 1 м, заполненной динохромом П с нанесенной смесью жидких фаз по 1% каждой: апиезона Z, бентона – 34 и ПФМС-4. Расход газа-носителя (азот) 30 мл/мин, водорода – 60 мл/мин, воздуха – 600 мл/мин. Температура колонки 164С, испарителя 250С. продолжительность анализа >10 мин. Для проведения анализа отбирали 20 л воздуха, пропускали со скоростью 1 л/мин через пробоотборную трубку, заполненную силикагелем КСК с диаметром зерна 0,5 мм. Пробу вымывали 2,5 мл этилового спирта.

Наиболее близким по технической сущности и достигаемому эффекту является способ определения о- и м-нитротолуолов в воздухе с применением пьезосенсора (AT-срез, номинальная частота колебаний 9 МГц), модифицированного пленкой фталоцианина меди (II), полученной вакуумным напылением на электроды.

Определение о- и м-нитротолуолов основано на предварительном переводе определяемых веществ в NO2. Выделившийся NO2 затем по газопроводу поступает в ячейку детектирования, в которой расположен пьезосенсор. Температура ячейки детектирования 210С. Газ-носитель – азот.

Для устранения влияния влажности перед ячейкой детектирования расположена предколонка, заполненная молекулярным ситом

Недостатком прототипа является сложность, значительная продолжительность и высокая температура анализа, длительность модификации пьезосенсора.

Технической задачей изобретения является упрощение аппаратурного оформления, снижение температуры и продолжительности анализа.

Поставленная задача достигается тем, что в способе определения о- и м-нитротолуолов в воздухе, включающем подготовку пробы, модификацию пьезосенсора активным сорбентом, пропускание через ячейку детектирования пробы и газа-носителя, регистрацию сигнала пьезосенсора, новым является, что в качестве активного сорбента применяют тритон Х-100 с массой 10-12 мкг, в качестве газа-носителя используют воздух, который пропускают через ячейку детектирования перед пропусканием через нее пробы, а расход и время пропускания в обоих случаях составляют, соответственно, 45-55 см3/мин и 2-3 мин.

Технический результат заключается в значительном упрощении аппаратурного оформления, повышении экспрессности анализа и сокращении количества используемых реагентов.

Предельно допустимая концентрация о- и м-нитротолуолов в воздухе рабочей зоны 0,001 г/м3.

Способ осуществляется по следующей методике

Модификация сенсора. В качестве модификатора пьезосенсора применяли предварительно растворенный в ацетоне Тритон Х-100 (эфир полиэтиленгликоля, представляет собой n-(1,1,3,3-тетраметил) фениловый эфир полиэтиленгликоля) [Пецев Н., Коцев Н. Справочник по газовой хроматографии. – М.: Мир, 1987. – 260 с.].

На оба электрода (диаметр 5 мм, площадь 0,28 см2) пьезосенсора (срез AT, плотность кварца 2600 кг/м3) с собственной частотой 8 МГц наносили микрошприцем тритон Х-100, растворенный в ацетоне в количестве 10-12 мкг (концентрация 1 мг/см3). Затем помещали в сушильный шкаф при 60С (испарение растворителя).

Ход определения. В реакционную емкость ячейки детектирования помещали предварительно модифицированный пьезосенсор на основе объемно-акустических волн. Перед началом работы в “рубашку” через патрубки из термостата подавали воду для вывода температуры ячейки на заданный уровень. Пьезосенсор выдерживали в потоке осушенного лабораторного воздуха несколько минут до получения стабильного аналитического сигнала и измеряли показания сенсора, прокачивали микрокомпрессором вначале газ-носитель (воздух) при расходе 45-55 см3/мин в течение 2-3 мин и затем анализируемую пробу воздуха, содержащую о- и м-нитротолуолы, также при расходе 45-55 см3/мин в течение 2-3 мин.

Для удаления пробы из реакционной емкости и регенерации пьезосенсора патрубок открывали и подавали осушенный лабораторный воздух до выхода сигнала сенсора на начальный уровень (до ввода пробы). После этого в ячейке проводили следующее измерение.

Способ поясняется следующими примерами

Пример 1.

Модификация сенсора. В качестве модификатора пьезосенсора применяли тритон Х-100, предварительно растворенный в ацетоне.

На оба электрода (диаметр 5 мм, площадь 0,28 см2) пьезосенсора (срез AT, плотность кварца 2600 кг/м3) с собственной частотой 8 МГц наносили микрошприцем тритон Х-100, растворенный в ацетоне в количестве 8 мкг (концентрация 1 мг/см3). Затем помещали в сушильный шкаф при 60С (испарение растворителя).

Ход определения. Пьезосенсор помещали в ячейку детектирования, куда подавали воздух (расход 50 см3/мин) в течение 2 мин, затем прокачивали микрокомпрессором при том же расходе анализируемую пробу, содержащую о- и м-нитротолуолы. Содержание о- и м-нитротолуолов прямо пропорционально разности частот колебаний пьезосенсора в воздухе и в анализируемой пробе.

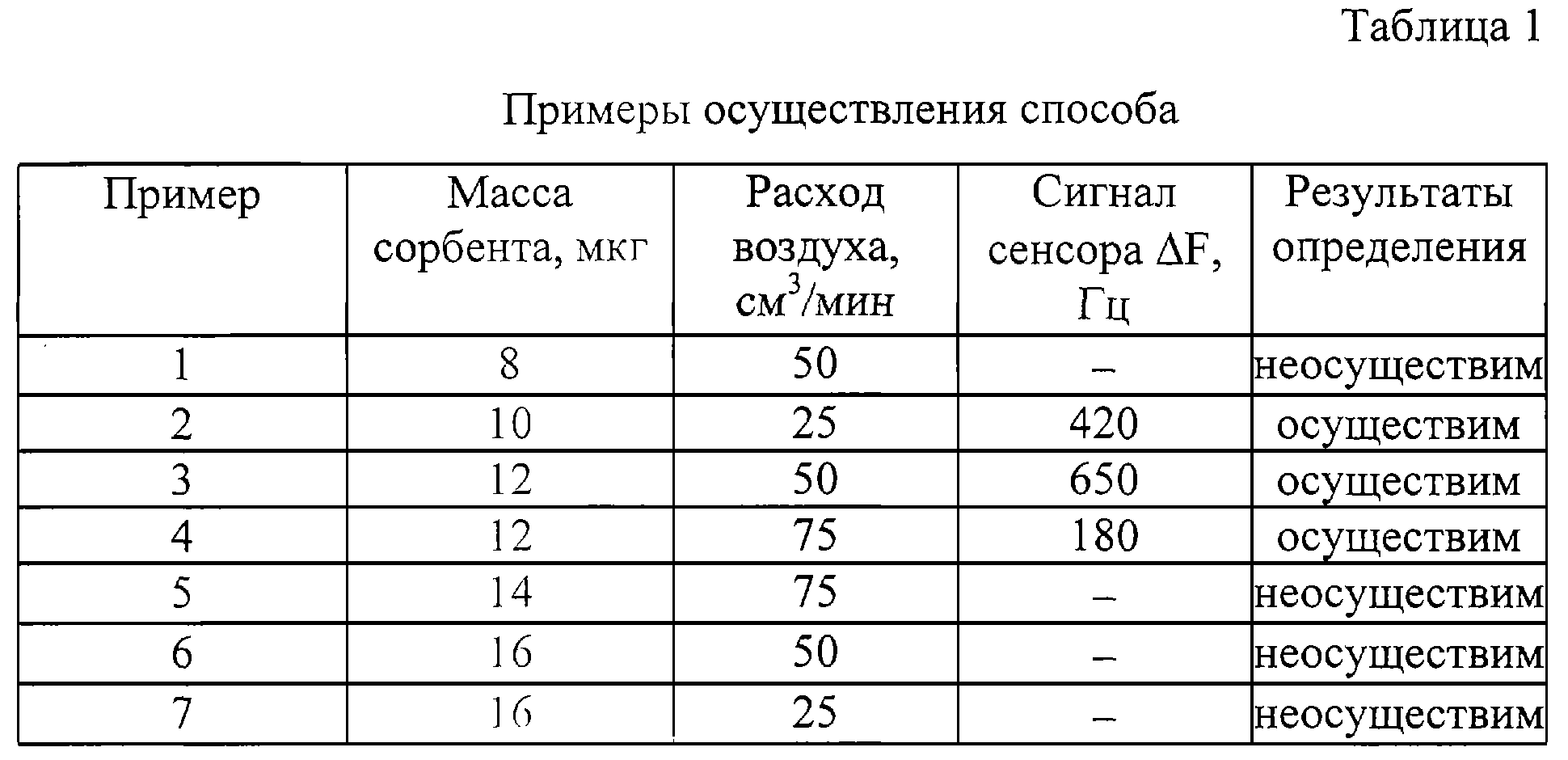

Способ неосуществим, так как фиксируемый сигнал (F, Гц) нестабилен. Результаты приведены в таблице 1.

Пример 2. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 10 мкг, расход газа-носителя и анализируемой газовой пробы 25 см3/мин. Анализировали, как описано в примере 1. Способ осуществим. Продолжительность анализа 5-8 мин. Результаты приведены в таблице 1.

Пример 3. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 12 мкг, расход газа-носителя и анализируемой газовой пробы 50 см3/мин. Анализировали, как описано в примере 1. Способ осуществим. Продолжительность анализа 5-8 мин. Результаты приведены в таблице 1.

Пример 4. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 12 мкг, расход газа-носителя и анализируемой газовой пробы 75 см3/мин. Анализировали, как описано в примере 1. Способ осуществим. Продолжительность анализа 5-8 мин. Результаты приведены в таблице 1.

Пример 5. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 14 мкг, расход газа-носителя и анализируемой газовой пробы 75 см3/мин. Анализировали, как описано в примере 1. Способ неосуществим, так как разрушается поверхность пленки сорбента. Результаты приведены в таблице 1.

Пример 6. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 16 мкг, расход газа-носителя и анализируемой пробы 50 см3/мин. Анализировали, как описано в примере 1. Способ неосуществим. Результаты приведены в таблице 1.

Пример 7. Модификацию сенсора проводили аналогично примеру 1, но масса активного сорбента (тритон Х-100, растворенный в ацетоне) 16 мкг, расход газа-носителя и анализируемой пробы 25 см3/мин. Анализировали, как описано в примере 1. Способ неосуществим, так как фиксируемый сигнал (F, Гц) нестабилен. Результаты приведены в таблице 1.

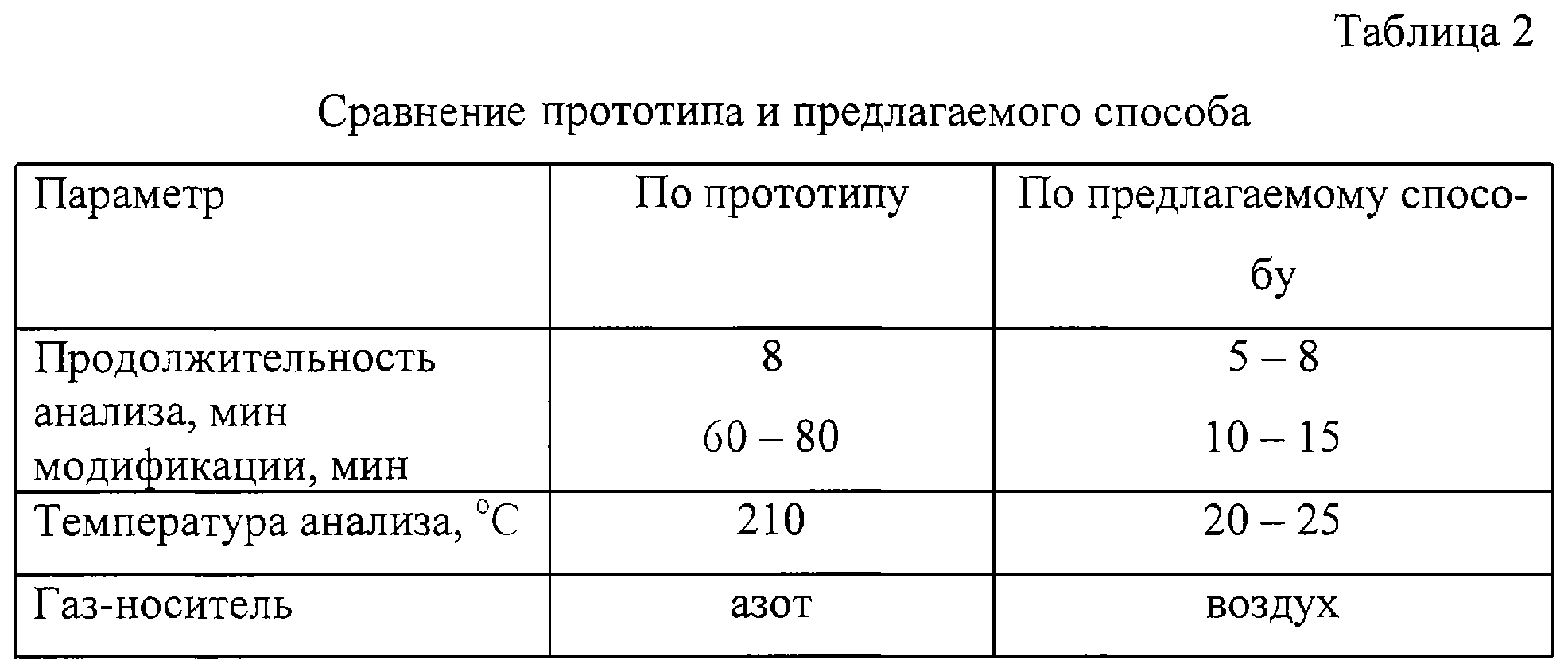

В табл. 2 приведена сравнительная характеристика прототипа и предлагаемого способа по различным параметрам.

Из примеров 1-7 и таблиц 1 и 2 следует, что положительный эффект по предлагаемому способу достигается при массе сорбента (тритон Х-100) 10-12 мкг (концентрация раствора ТХ-100 в ацетоне 1 мг/см3), расходе газа-носителя и анализируемой пробы воздуха 45-55 см3/мин. Эти условия позволяют определять о- и м-нитротолуолы в воздухе. При уменьшении массы сорбента (пример 1), расхода газа-носителя и анализируемой газовой пробы (пример 2) снижается чувствительность модифицированного пьезосенсора по отношению к о- и м-нитротолуолам. Увеличение массы сорбента (тритон Х-100, растворенный в ацетоне) (пример 7), расхода газа-носителя и анализируемой пробы (пример 5) приводит к разрушению поверхности пленки сорбента и нестабильности сигнала.

Положительный эффект по предлагаемому способу достигается за счет того, что применяемый активный сорбент (тритон Х-100, растворенный в ацетоне) позволяет обнаруживать микроколичества о- и м-нитротолуолов в анализируемой пробе (табл. 1), использование в качестве растворителя тритона Х-100 ацетона позволяет получать воспроизводимые сигналы. Выбор оптимальной массы сорбента (10-14 мкг) и расхода воздуха способствует увеличению чувствительности модифицированного пьезосенсора. Снижение температуры анализа со 164 до 20-25С позволяет проводить экспрессное определение о- и м-нитротолуолов в местах их локальных выбросов.

По сравнению с прототипом предлагаемое техническое решение имеет следующие преимущества:

– существенно упрощается аппаратурное оформление анализа;

– продолжительность анализа снижается с 10 мин до 5-8 мин;

– сокращается количество используемых в анализе реагентов;

– снижается температура определения с 210 до 20-25С.

Формула изобретения

Способ определения о- и м-нитротолуолов в воздухе, включающий подготовку пробы, модификацию пьезосенсора активным сорбентом, пропускание через ячейку детектирования пробы и газа-носителя, регистрацию сигнала пьезосенсора, отличающийся тем, что в качестве активного сорбента применяют тритон Х-100 с массой 10-12 мкг, в качестве газа-носителя используют воздух, который пропускают через ячейку детектирования перед пропусканием через нее пробы, а расход и время пропускания в обоих случаях составляют соответственно 45-55 см3/мин и 2-3 мин.


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 06.12.2004

Извещение опубликовано: 20.07.2006 БИ: 20/2006
