Патент на изобретение №2237757
|
||||||||||||||||||||||||||
(54) ЭЛЕКТРОЛИТ ДЛЯ ОДНОВРЕМЕННОГО ТРАВЛЕНИЯ И ОСАЖДЕНИЯ ПОКРЫТИЙ НА АЛЮМИНИЙ И ЕГО СПЛАВЫ
(57) Реферат:

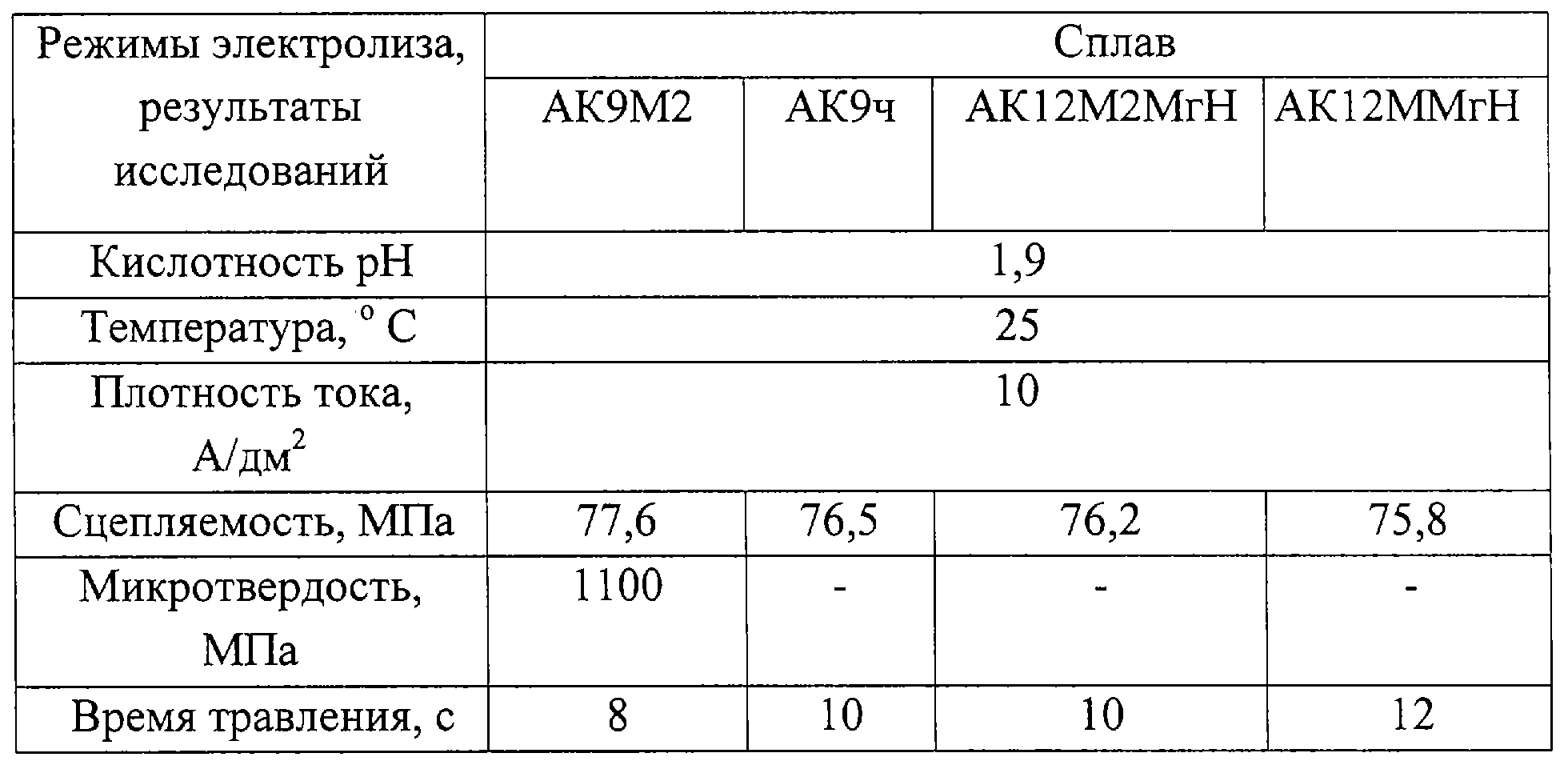

Изобретение относится к области гальванотехники, в частности к электроосаждению гальванопокрытий на поверхности деталей из алюминия и его сплавов. Электролит содержит, г/л: цинк сернокислый – 200…220, никель сернокислый – 50…70, натрий сернокислый – 40…60, борная кислота – 20…30, натрий фтористый – 15…20. Электролит позволяет повысить прочность сцепления и микротвердость покрытий на 10…20% и сократить время травления на 25%. 1 табл. Изобретение относится к области гальванотехники, в частности к электроосаждению гальванопокрытий на поверхности деталей из алюминия и его сплавов. Известен электролит для одновременного травления и осаждения покрытий путем двухстадийной электрохимической обработки деталей в цинковом электролите сначала в катодном режиме, а затем в анодном режиме /1/. Однако покрытия, получаемые из этого электролита при подготовке поверхности данным способом, имеют сцепляемость с основой Наиболее близким по технической сущности к предлагаемому изобретению является электролит, позволяющий осаждать Zn-Ni покрытия, в состав которого вводится фтористый натрий /2/. Однако покрытия, получаемые из этого электролита, имеют недостаточное сцепление с основой и микротвердость. Задача, на решение которой направлено изобретение, состоит в том, что предлагаемый электролит позволяет повысить прочность сцепления гальванопокрытий с поверхностью деталей из алюминия и его сплавов и их микротвердость, а также сократить время травления при подготовке поверхности непосредственно в электролите осаждения. Это достигается тем, что известный состав электролита, содержащий сернокислый цинк, сернокислый никель, сернокислый натрий, борную кислоту, согласно изобретению, включает дополнительно фтористый натрий при следующем соотношении компонентов, г/л: цинк сернокислый – 200…220, никель сернокислый – 50…70, натрий сернокислый – 40…60, борная кислота – 20…30, натрий фтористый – 15…20. Электрохимическое травление проводят в катодно-анодном режиме в том же электролите, какой применяется и для нанесения покрытий, при этом электрохимическую обработку осуществляют сначала в катодном режиме, продолжительность которого равна времени образования шлама на поверхности детали, а затем в анодном режиме, продолжительность которого равна времени удаления шлама. Затем деталь вновь переключают на катод, и идет процесс осаждения гальванопокрытий на подготовленную поверхность. Предлагаемый электролит позволяет получить высокую сцепляемость и микротвердость покрытий, удалить с поверхности оксидную пленку и сократить время подготовки поверхности перед нанесением покрытия. По сравнению с электролитами без фтористого натрия сокращение времени травления происходит на 25%, а увеличение сцепляемости и микротвердости – от 10 до 20%. Наличие в электролите ионов фтористого натрия способствует получению максимальной сцепляемости осаждаемых покрытий. Ионы фтора вытесняют кислород из оксидной пленки, растворяют ее и связывают ионы алюминия во фтороалюминатный комплекс, что препятствует образованию гидроокиси алюминия, и активируют поверхность алюминиевых сплавов. Активирование поверхности увеличивает микропористость поверхности, а это естественно не может не сказаться положительным образом на сцепляемости покрытия с основным металлом. Кроме того, добавка фтористого натрия способствует осаждению покрытий мелкозернистой структуры, что необходимо для повышения микротвердости покрытий. Содержание фтористого натрия в электролите сокращает время травления алюминиевых сплавов и улучшает качество подготовки поверхности. В электролите, содержащем фтористый натрий, отмечается разница в характере растравливания поверхности по сравнению с электролитом без фтористого натрия. Так, удаление травильного шлама и оксидной пленки в анодном полупериоде происходит с образованием на поверхности исследуемых алюминиевых сплавов питтинга. Изобретение может быть проиллюстрировано несколькими примерами, приведенными в таблице. Таким образом, содержание в электролите фтористого натрия позволяет получать осаждаемые покрытия с максимальной сцепляемостью и микротвердостью. Применение рабочего электролита в качестве электролита для электрохимического травления позволяет резко сократить число операций и создать малоотходную технологию нанесения гальванопокрытий (исключаются операции химического травления, осветления в кислотных растворах, промежуточные операции промывки) в ремонтном производстве при восстановлении деталей машин из алюминия и его сплавов. Источники информации 1. Патент РФ 2082837, C 25 D 5/44, опубл. в БИ №18, 1997. 2. А.с. №755897. Электролит для осаждения покрытий из сплава на основе цинка / А.Н.Заикина. М.А.Масико; заявлено 15.02.78 г.; опублик. 15.08.80 г. Бюл. №30-3 с. Формула изобретения
Электролит для одновременного травления и осаждения покрытий на алюминий и его сплавы, содержащий сернокислый цинк, сернокислый никель, сернокислый натрий, борную кислоту, отличающийся тем, что он дополнительно содержит фтористый натрий при следующем соотношении компонентов, г/л: Цинк сернокислый 200…220 Никель сернокислый 50…70 Натрий сернокислый 40…60 Борная кислота 20…30 Натрий фтористый 15…20 MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.11.2005
Извещение опубликовано: 27.06.2007 БИ: 18/2007
|
||||||||||||||||||||||||||
в=60…70 МПа и микротвердость 600 МПа, хотя можно получать покрытия и с более высокой сцепляемостью и микротвердостью.
