Патент на изобретение №2237696

(54) СОСТАВ ДЛЯ НАНЕСЕНИЯ ЗАЩИТНОГО ПОКРЫТИЯ

(57) Реферат:

Изобретение относится к полиэфируретановым композициям для защиты оборудования от коррозии и может быть использовано в нефтегазодобывающей, нефтегазоперерабатывающей, химической и других отраслях промышленности. Композиция содержит полиэфируретаную смолу марки Витур Р0512, отвердитель – полиизоцианат, кварц молотый, растворитель – ксилол. Изобретение решает задачу расширения ассортимента и улучшения прочностных характеристик полиэфируретановой композиции для защиты оборудования от коррозии. 1 табл.

Изобретение относится к полиэфируретановым композициям для защиты оборудования от коррозии и может быть использовано в нефтегазодобывающей, нефтегазоперерабатывающей, химической и других отраслях промышленности.

Известен состав для нанесения защитного покрытия (патент РФ № 2101307), включающий полиэфируретан, растворитель, пластификатор, наполнитель (отработанный катализатор, мел, двуокись титана или их смеси), при следующем соотношении компонентов, мас.ч.:

Полиэфируретан 14,375…19,0

Пластификатор 0,3…0,6

Наполнитель 4,0…15,0

Растворитель Остальное

Покрытие обладает высокими защитными свойствами по отношению к воде и коррозионным средам, но недостаточно высокой прочностью и термостойкостью.

Прототипом изобретения является полиэфируретановое покрытие (Гафаров Н.А., Гончаров А.А., Кушнаренко В.М. Коррозия и защита оборудования сероводородсодержащих нефтегазовых месторождений. Под ред. В.М.Кушнаренко. – М.: ОАО “Издательство “Недра”, 1998, – c.357, табл. 57), содержащее полиэфируретановую смолу, отвердитель – полиизоцианат, растворитель (ксилол) при следующем соотношении компонентов, мас.ч.:

Полиэфируретановая смола 7 (100)

Отвердитель – полиизоцианат 5 (71,4)

Растворитель (ксилол) 3 (41,8)

Недостатком прототипа являются невысокие защитные свойства покрытий, работающих в условиях значительных перепадов температур, из-за появления напряжений, вызванных разными коэффициентами термического расширения материалов основы (обычно стали, чугуна) и покрытия.

Изобретение решает техническую задачу повышения прочности и долговечности покрытий на основе предлагаемого состава за счет введения компонента, снижающего разницу между коэффициентами термического расширения материалов основы и покрытия.

Сущность изобретения заключается в том, что известная композиция, включающая полиэфируретановую смолу, отвердитель -полиизоцианат, растворитель – ксилол, согласно изобретению содержит в качестве полиэфируретановой смолы смолу марки Витур Р0512 и дополнительно кварц молотый при следующем соотношении компонентов, мас.ч.:

Полиэфируретановая смола марки Витур Р0512 100

Отвердитель – полиизоцианат 70

Кварц молотый 40…50

Растворитель – ксилол 120…140

В композицию могут быть введены другие целевые добавки, например пластификатор дибутилфталат в количестве 0,3…0,9%.

Для получения полиэфируретановой смолы используют продукты поликонденсации адипиновой кислоты с двух- и трехатомными спиртами и смесь 2,4-и 2,6-толуилендиизоцианатов. В качестве полиизоцианата могут быть использованы диизоцианаты (дифенилметан-4,4^I-диизоцианат, 2,4-толуилендиизоцианат и др.) и триизоцианаты, например три-(n-изоцианатфенил)метан.

Пример получения предлагаемой полиэфируретановой композиции.

Для приготовления композиции применены следующие материалы: полиэфируретановая смола марки Витур Р0512 – раствор в N,N-диметилформамиде – однородная вязкая жидкость от бесцветного до желтого цвета вязкостью 300…600 мПа (ТУ 6-55-221-1085-89), растворитель – ксилол (ГОСТ 9949-76), наполнитель – кварц молотый пылевидный (ГОСТ 9077-82), отвердитель – полиизоцианат. Нами использован дифенилметан-4,4′-диизоцианат по ТУ 54-124-62 с мол. массой 250,26, плотностью 1,85 г/см³, темп. кип. 157С.

Приготовление составов вели следующим образом: в 25-ный раствор полиэфируретана вводили расчетное количество растворителя – ксилола, отвердителя – полиизоцианата, наполнителя (кварца молотого пылевидного), перемешивали до однородного состава. Затем на опескоструенную стальную поверхность кистью наносили покрытие и производили сушку при комнатной температуре.

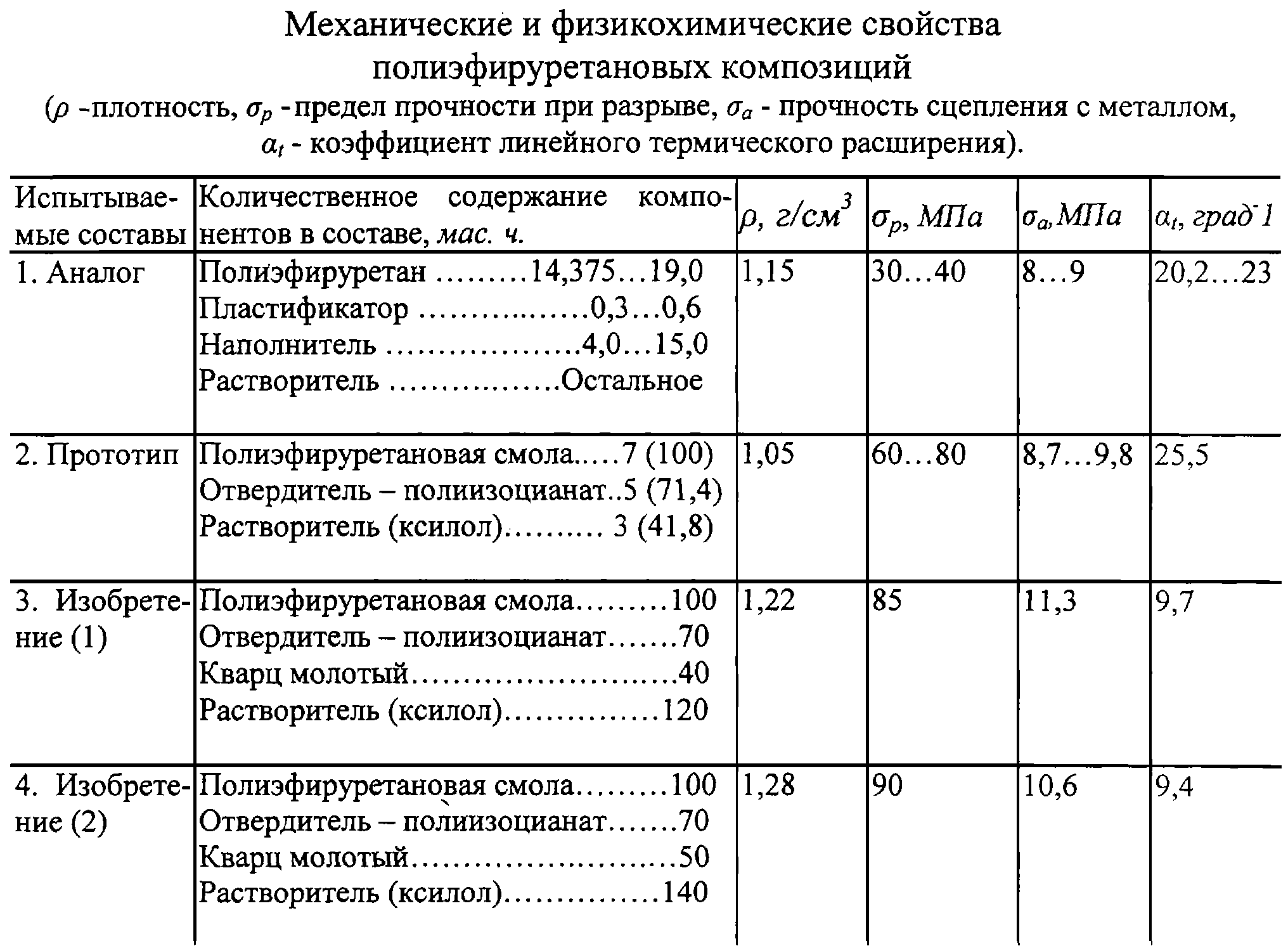

Физико-химические свойства и компонентный состав предлагаемой полиэфируретановой композиции для изготовления защитных покрытий приведены в таблице.

Предлагаемый состав, используемый для покрытия, образует защитное покрытие, отличающееся от известного качественно: оно выше по прочности, сохраняет адгезионную прочность при знакопеременных температурах, стойкое при работе с водой и нефтепродуктами, безопасно в работе и может быть использовано для защиты оборудования в нефтегазодобывающей, нефтегазоперерабатывающей, химической и других отраслях промышленности.

Формула изобретения

Полиэфируретановая композиция для защиты оборудования от коррозии, содержащая полиэфируретановую смолу, отвердитель – полиизоцианат, растворитель – ксилол, отличающаяся тем, что она содержит в качестве полиэфируретановой смолы смолу марки Витур РО512 и дополнительно кварц молотый при следующем соотношении компонентов, мас.ч.:

Полиэфируретановая смола марки Витур РО512 100

Отвердитель – полиизоцианат 70

Кварц молотый 40-50

Растворитель – ксилол 120-140

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 19.08.2005

Извещение опубликовано: 10.12.2006 БИ: 34/2006
