Патент на изобретение №2237646
|
||||||||||||||||||||||||||
(54) ЗАМЕДЛИТЕЛЬНЫЙ МАЛОГАЗОВЫЙ СОСТАВ
(57) Реферат:
Изобретение относится к пиротехническим составам для снаряжения малогабаритных взрывательных устройств различных систем вооружения. Предложен замедлительный малогазовый состав, содержащий окислители – хромат свинца и политетрафторэтилен и горючее – алюминиевую пудру, причем политетрафторэтилен также является связующим. Изобретение направлено на создание замедлительного малогазового состава, который безотказно горит в узких каналах при температуре Изобретение относится к пиротехническим составам, применяемым для снаряжения малогабаритных взрывательных устройств (ВУ) различных систем вооружения. Известны медленногорящие малогазовые составы, имеющие скорость горения менее 1 мм/с, например составы по патентом США №3028229 за 1962 г., №3701697 за 1972 г., №2974029 за 1961 г. и патент РФ №219302. Исследования показали, что составы, указанные в патентах, либо имеют скорость горение порядка 2-3 мм/с, либо не горят в изделиях с узким сечением порядка 3,5 Наиболее близким к заявленному является патент США №3753811 за 1973 г., содержащий политетрафторэтилен, алюминий, бихромат калия и фториды металлов. Но этот состав имеет большую скорость горения и используется в качестве воспламенительного. В качестве прототипа принят состав по патенту США №3701697 за 1972 г., который имеет небольшую скорость горения (0,5-0,6 мм/с), малую зависимость скорости горения от давления. Состав содержит следующие компоненты, мас.%: Хромат бария 60 Перхлорат калия 10 Кизельгур 3 Фторид кальция 3 Испытания показали, что в кольцах с малым сечением состав по прототипу горит со скоростью 0.6-0.7 мм/с, но при этом 20-30% образцов затухает при комнатной температуре, а при отрицательной температуре (-60 Технической задачей данного изобретения является создание нового малогазового состава, горящего с минимальной скоростью горения в узких каналах, практически не изменяющейся в интервале давлений 10 мм рт.ст. – 3 атм. и температур Технический результат достигается за счет введения в состав окислителей: хромата свинца и политетрафторэтилена; небольшого количества горючего – алюминиевой пудры, которая активизирует процесс горения в узких каналах и при минусовых температурах. В данной композиции политетрафторэтилен служит также и как связующее. Компоненты нового изобретения взяты в следующем соотношении, мас.%: Хромат свинца 75-88 Политетрафторэтилен 24,5-10 Алюминиевая пудра 0,5-2 Применение этих компонентов для достижения технического результата, именно в указанном процентном соотношении, до сих пор не известно. Состав всесторонне испытан в НИИПМ и на предприятии-разработчике ВУ. Соотношение компонентов и характеристики патентуемого состава и прототипа представлены в таблице. Составы испытаны в кольце сечением канала 3,5 Как видно из таблицы, патентуемый состав горит со скоростью горения 0,48-0,58 мм/с, коэффициент зависимости скорости горения от давления не превышает 10%, состав имеет высокую термостойкость (300 Прототип также имеет небольшую скорость горения при нормальных условиях, но некоторые образцы затухают, а при минусовой температуре и малом остаточном давлении вообще не горят. Указанные преимущества патентуемого состава позволяют создавать миниатюрные ВУ с узким каналом различного назначения. Кроме того, из вязкой массы патентуемого состава методом экструзии можно получать гибкие элементы в виде лент различной толщины, ширины и длины, которые могут использоваться для снаряжения перспективных элементов пироавтоматики, в качестве малогабаритных распределительных ВУ различных систем вооружения и пирозамедлителей. Формула изобретения
Замедлительный малогазовый состав, включающий окислитель, горючее, отличающийся тем, что в качестве окислителя он содержит хромат свинца и политетрафторэтилен, который также является связующим, а в качестве горючего он содержит алюминиевую пудру при следующем соотношении компонентов, мас.%: Хромат свинца 75-88 Политетрафторэтилен 10-24,5 Алюминиевая пудра 0,5-2 |
||||||||||||||||||||||||||
60

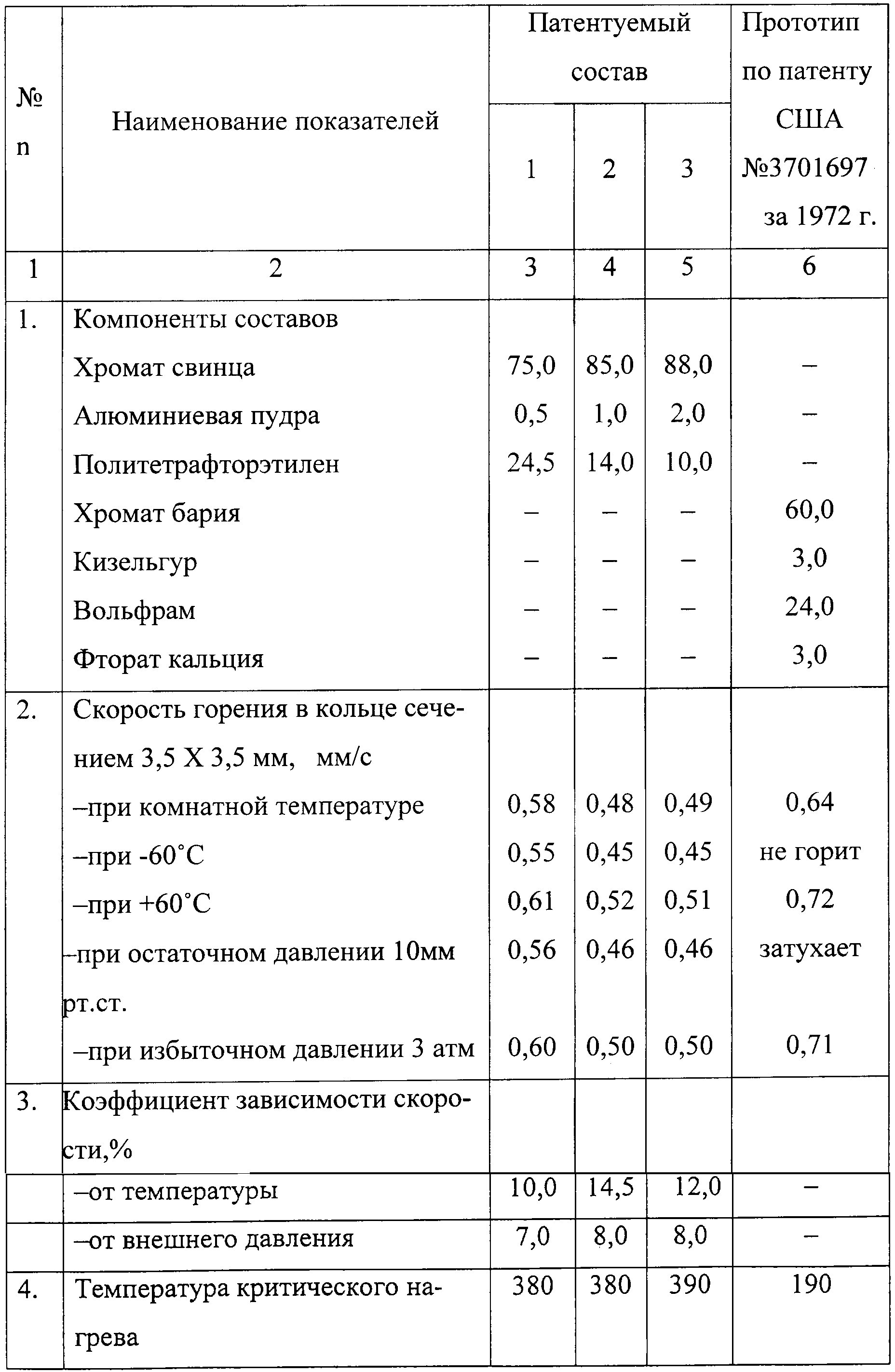

С и имеет небольшой коэффициент зависимости скорости горения от давления. 1 табл.
3,5 мм и менее, которые имеют малогабаритные ВУ. Другие же составы имеют высокий коэффициент зависимости скорости горения от давления, что приводит к увеличению скорости горения.
