Патент на изобретение №2237638
|
||||||||||||||||||||||||||
(54) СОСТАВ ДЛЯ ИЗГОТОВЛЕНИЯ ДОРОЖНОГО БЕТОНА
(57) Реферат:

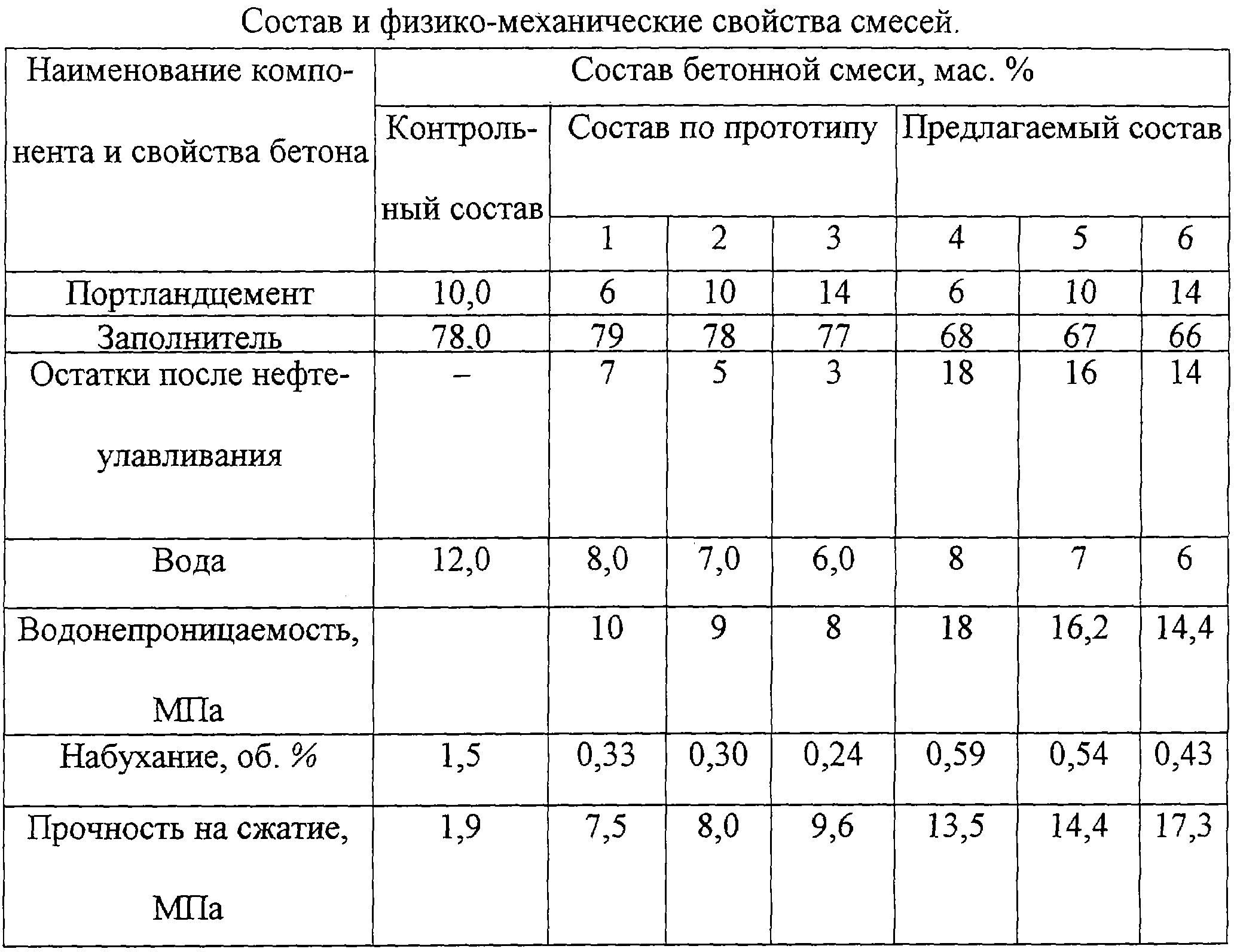

Изобретение относится к производству строительных материалов, в частности к составам бетонных смесей, используемых в дорожном строительстве. Технический результат – снижение набухания, повышение прочности и водонепроницаемости бетона. Состав для изготовления дорожного бетона, включающий портландцемент, минеральный заполнитель, добавку на основе нефтепродукта и воду, в качестве добавки содержит нефтешлам – отход производства антикоррозионной присадки АФК при следующем соотношении компонентов, мас.%: портландцемент 6-14, минеральный заполнитель 66-68, указанная добавка (на сухое вещество) 15-19, вода остальное. 1 табл. Изобретение относится к производству строительных материалов, в частности к составам бетонных смесей, используемых в дорожном строительстве. Известен состав для изготовления дорожного бетона, включающий портландцемент, минеральный заполнитель, добавку на основе нефтепродукта и воду. (А.с. СССР №1377259, С 04 В 24/36, 1988 г. – прототип). Недостатком состава по прототипу является низкие показатели водонепроницаемости, набухания и прочности на сжатие. Задачей заявляемого изобретения является снижение набухания, повышение прочности и водонепроницаемости бетона. Поставленная задача изобретения решается тем, что состав для изготовления дорожного бетона, включающий портландцемент, минеральный заполнитель, добавку на основе нефтепродукта и воду, в качестве добавки содержит нефтешлам – отход производства присадки АФК к индустриальным маслам при следующем соотношении компонентов, мас.%: Портландцемент 6-14 Минеральный заполнитель 66-68 Указанная добавка 15-19 Вода Остальное Используемый в качестве добавки нефтешлам является отходом нефтеперерабатывающего завода ООО “Лукойл-Волгограднефтепереработка” при получении антикоррозионной присадки АФК к индустриальным маслам и содержит, мас.%: Органическая часть 44-46 Неорганическая часть 54-56 в том числе Са+2 20,00 AI+3 4,5 Нефтешлам представляет собой маслянистую вязкую жидкость коричневого цвета. Бетонную смесь готовят по обычной технологии из портландцемента производства Акмянцемент марки 300 и кварцевого песка с Мкр=1,8-2,2. Пример Готовили образцы дорожного бетона согласно составам 1, 2, 3 (см. таблицу). В качестве добавки использовали нефтешлам – отход нефтеперерабатывающего завода ООО “Лукойл-Волгограднефтепереработка” при получении антикоррозионной присадки АФК к индустриальным маслам состава, мас.%: органическая часть – 44; неорганическая часть – 55 с содержанием Са+2 – 20,00, AI+3 – 4,5. Испытания образцов проводили после их выдерживания в течение 28 суток в камере нормально-влажного хранения. Испытания образцов проводили по ГОСТ 9128-76 и ГОСТ 12801-77. Состав смесей и результаты приведены в таблице. Формула изобретения
Состав для изготовления дорожного бетона, включающий портландцемент, минеральный заполнитель, добавку на основе нефтепродукта и воду, отличающийся тем, что в качестве добавки он содержит нефтешлам – отход производства антикоррозионной присадки АФК к индустриальным маслам при следующем соотношении компонентов, мас.%: Портландцемент 6-14 Минеральный заполнитель 66-68 Указанная добавка (на сухое вещество) 15-19 Вода Остальное |
||||||||||||||||||||||||||
