Патент на изобретение №2237114
|
||||||||||||||||||||||||||
(54) ТКАНАЯ ЛЕНТА
(57) Реферат:

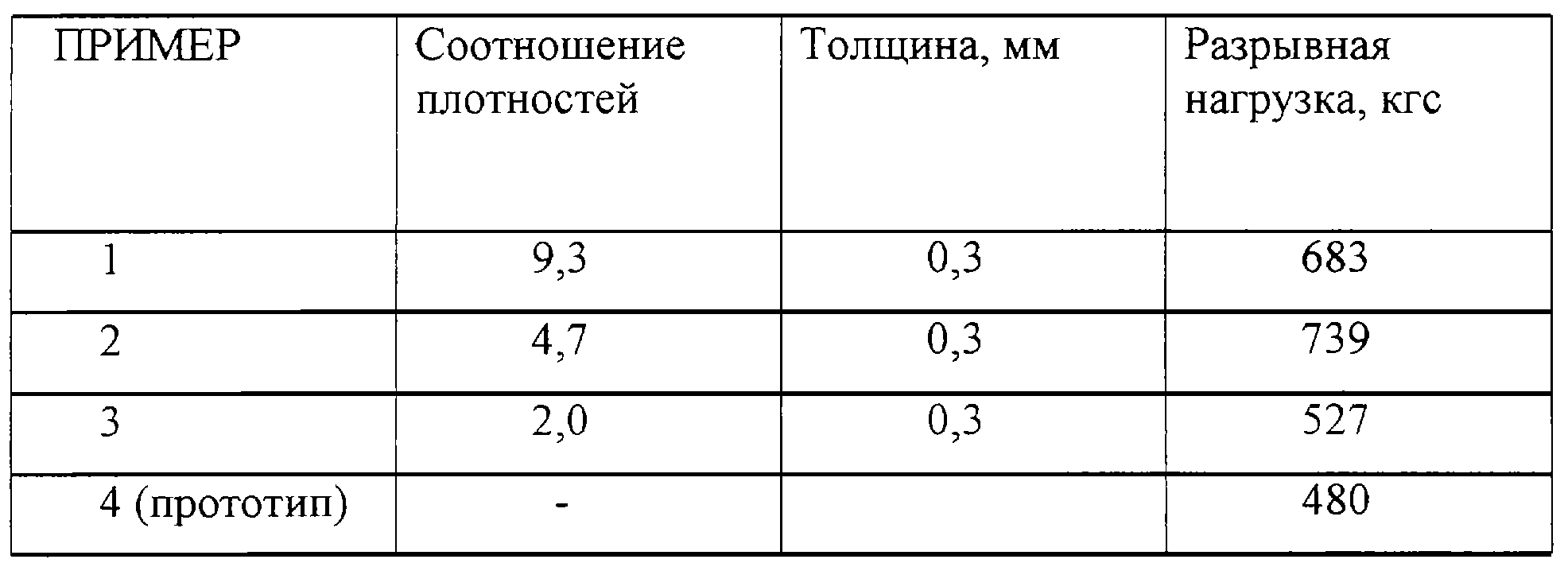

Тканая лента используется в транспортерах, в частности в табачной промышленности. Тканая лента состоит из основных и уточных нитей, изготовленных из тонкого материала, стойкого к разрывной нагрузке. Переплетение тканой ленты является полотняным. В качестве основных нитей используют арамидные нити, в качестве уточных нитей – лавсановые нити. Соотношение плотностей арамидных и лавсановых нитей находится в пределах от 2 до 9,3 при сохранении толщины ленты. Лента отличается повышенной прочностью. 1 табл. Изобретение относится к тканым лентам, используемым в транспортерах, в частности в табачной промышленности. Известна тканая лента для ремня (в частности, для предохранительного ремня), (заявка ФРГ №3113701, кл. D 03 D 1/00, публ. 1982 г. – аналог). Недостатком является трудоемкость процесса выработки из-за большого количества нитей основы на 1 см ленты. Известна тканая лента, состоящая из основных и уточных нитей, изготовленных из тонкого материала, стойкого к разрывной нагрузке (заявка ФРГ №3032815, кл. D 03 D 1/00, публ. 1982 г. – прототип). Недостатком прототипа является трудоемкость приготовления основы из-за того, что процесс приготовления основы складывается из дополнительной операции перехода, а также из-за того, что основные нити состоят из двух частей: 1) из пряжи с более высоким удлинением и хорошей силой упругого последействия; 2) из пряжи с меньшим разрывным удлинением. Другим недостатком прототипа является также недостаточно высокая прочность. Технический результат от использования заявленного изобретения заключается в снижении трудоемкости и повышении прочности. Этот технический результат достигается за счет использования тканой ленты, состоящей из основных и уточных нитей, изготовленных из тонкого материала, стойкого к разрывной нагрузке, причем переплетение тканой ленты является полотняным, в качестве основных нитей используют арамидные нити, в качестве уточных нитей – лавсановые нити, а соотношение плотностей арамидных и лавсановых нитей находится в пределах от 2 до 9,3 при сохранении толщины ленты. ПРИМЕР 1. Лента вырабатывается на лентоткацком станке марки ТЛБ-40М1 полотняным переплетением. В качестве основных нитей используется арамидная нить плотностью Т=58,8 текс, а в качестве уточных нитей – лавсановая нить плотностью Т=6,3 текс. Таким образом, соотношение плотностей арамидных и лавсановых нитей составляет 9,3. Толщина ленты при выработке составляет t=0,3 мм. Результаты испытаний на разрывную нагрузку ленты сведены в таблицу. ПРИМЕР 2. Осуществляется аналогично примеру 1, при соотношении плотностей арамидных и лавсановых нитей, равным 4,7 (используются основные нити с Т=58,8 текс, и уточные нити с Т=12,5 текс). Толщина ленты t=0,3 мм. ПРИМЕР 3. Осуществляется аналогично примеру 1, при соотношении плотностей арамидных и лавсановых нитей, равным 2 (используются основные нити с Т=58,8 текс, и уточные нити с Т=29,4 текс). Толщина ленты 1=0,3мм. Формула изобретения
Тканая лента, состоящая из основных и уточных нитей, изготовленных из тонкого материала, стойкого к разрывной нагрузке, отличающаяся тем, что переплетение тканой ленты является полотняным, в качестве основных нитей используют арамидные нити, в качестве уточных нитей – лавсановые нити, причем соотношение плотностей арамидных и лавсановых нитей находится в пределах 2-9,3 при сохранении толщины ленты. |
||||||||||||||||||||||||||
