Патент на изобретение №2237094

(54) ЛИТЕЙНЫЙ АЛЮМИНИЕВЫЙ СПЛАВ

(57) Реферат:

Изобретение относится к металлургии алюминиевых сплавов, предназначенных к применению в качестве конструкционных материалов при изготовлении литьем в металлические формы деталей для эксплуатации при криогенных температурах. Предложенный сплав содержит следующие компоненты, мас.%: кремний 6,5-9,0, медь 2,0-4,0, магний 0,15-0,40, титан 0,05-0,30, стронций 0,01-0,15, железо 0,05-0,25, кадмий 0,1-0,4, висмут 0,1-0,5, марганец 0,05-0,15, алюминий остальное. Техническим результатом изобретения является создание сплава, обладающего высоким уровнем прочности и пластичности предлагаемого сплава при комнатной температуре и температуре -253С. 2 табл.

Изобретение относится к металлургии алюминиевых сплавов, предназначенных к применению в качестве конструкционных материалов при изготовлении литьем в металлические формы деталей для эксплуатации при криогенных температурах.

Под воздействием криогенных температур все материалы, в том числе и литейные алюминиевые сплавы, охрупчиваются, причем пластичность материалов уменьшается в 1,5-2 раза.

Известен литейный алюминиевый сплав (патент RU №2082806, кл. С 22 С 21/04 от 27.06.97), содержащий, мас.%: кремний – 5-13; медь – 1,2-3,5; магний – 0,3-1,5; титан – 0,1-0,3; бериллий – 0,001-0,1; скандий – 0,01-0,2; стронций – 0,015-0,05; алюминий – остальное. Этот сплав при комнатной температуре имеет прочность _в=241-370 МПа и пластичность =6,9-8,9%.

Недостатком сплава является низкая для производства нагруженных деталей прочность и наличие в его составе дефицитных и дорогостоящих компонентов: бериллия и скандия.

Известен также сплав на основе алюминия (патент RU №2052530, кл. С 22 С 21/04 от 20.07.96), взятый за прототип, имеющий химический состав, мас.%: кремний – 7,5-10,0; медь – 2,0-4,5; магний – 0,3-0,45; титан – 0,1-0,35; цирконий – 0,1-0,25; стронций – 0,01-0,2; германий – 0,05-0,2; железо – 0,3-1,2; алюминий – остальное.

Данный сплав обладает высокими значениями прочности и пластичности при комнатной температуре: _в=420-500 MПa и =6,0-10,0%.

Однако при испытаниях механических свойств при температуре -253С оказалась довольно низкой пластичность – =1,3-1,8%. Другим недостатком сплава является наличие в его составе дефицитного и дорогостоящего германия.

Решаемой задачей изобретения является создание литейного алюминиевого сплава, имеющего достаточно высокую прочность при комнатной температуре и при температуре -253С, с более высокой пластичностью при этих температурах.

Для достижения поставленной задачи в литейный сплав на основе алюминия, содержащий кремний, медь, магний, титан, стронций и железо, дополнительно введены кадмий, висмут и марганец при следующем соотношении компонентов, мас.%:

Кремний 6,5-9,0

Медь 2,0-4,0

Магний 0,15-0,40

Титан 0,05-0,30

Стронций 0,01-0,15

Железо 0,05-0,25

Кадмий 0,1-0,4

Висмут 0,1-0,5

Марганец 0,05-0,15

Алюминий Остальное

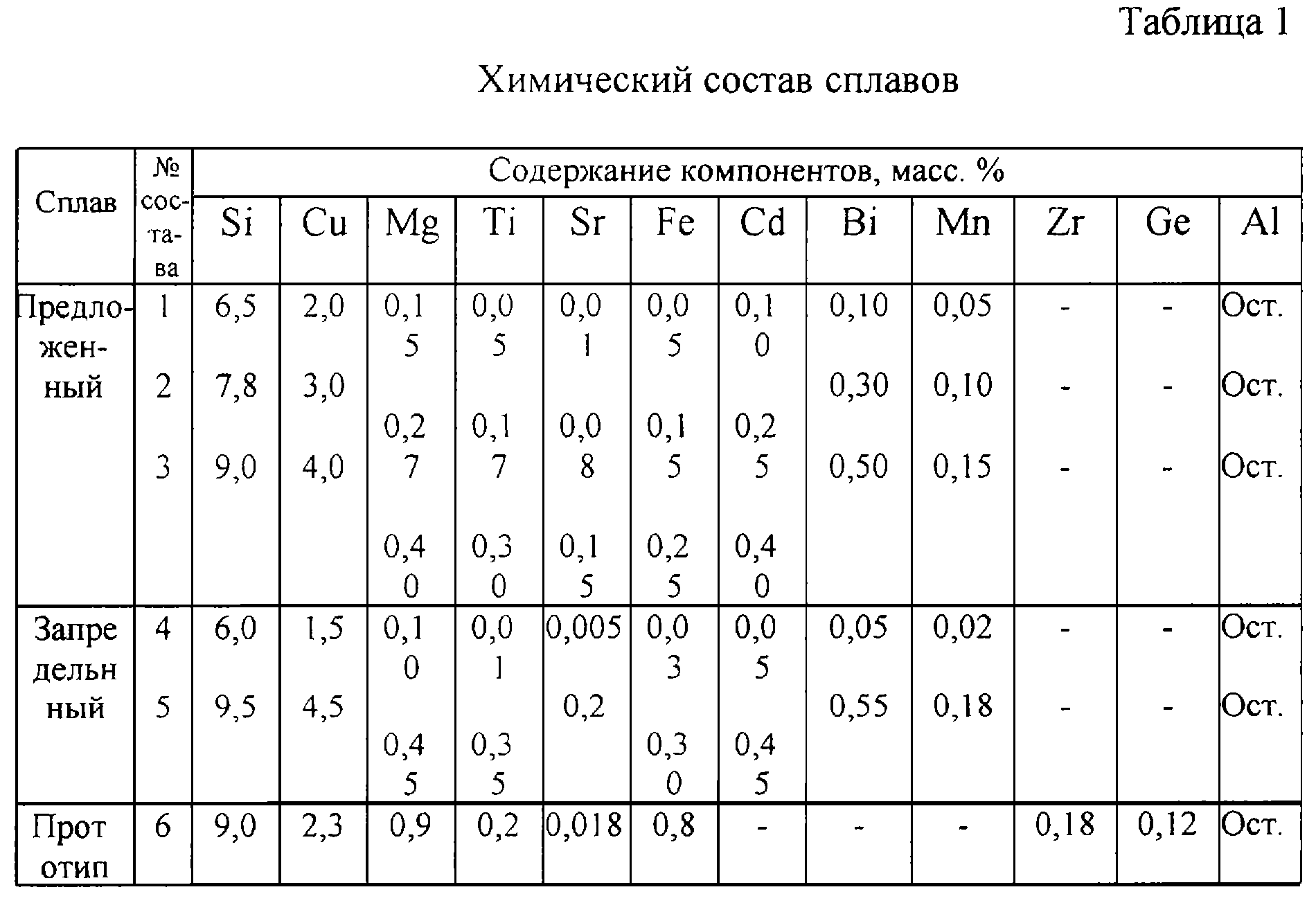

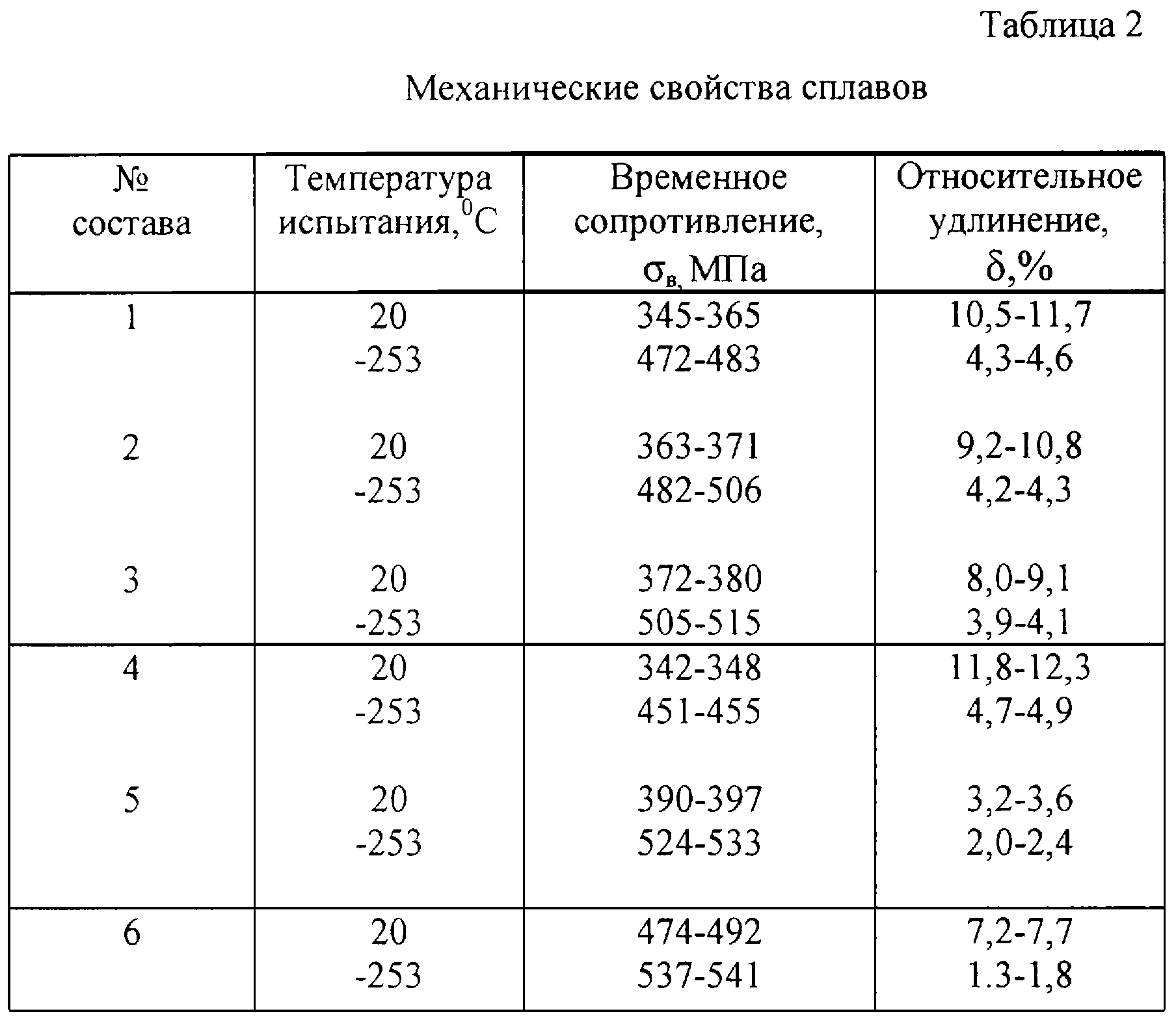

Химический состав и механические свойства исследуемых сплавов приведены в таблицах 1 и 2.

Предложенный сплав (№№1, 2, 3), сплавы запредельного состава (№№4, 5) и сплав-прототип (№6) выплавлялись в электрической печи сопротивления в графито-шамотовом тигле. Из приготовленных сплавов при температуре 720-730°С отливались в металлическую форму (кокиль) цилиндрические заготовки под образцы для определения механических свойств.

Отлитые заготовки термически обрабатывались по режиму: трехступенчатый нагрев под закалку – 490±5С (6 ч) + 500±5С (6 ч) + 510±5С (8 ч), закалка в воду с температурой 20-30С, искусственное старение при температуре 150±5С (12 ч), охлаждение на воздухе.

Механические свойства определялись на образцах диаметром 6 мм (№2к ГОСТ 9651) в соответствии с ГОСТ 1497 (испытания при комнатной температуре) и ГОСТ 11150 (испытания при пониженных температурах).

Предложенный сплав обладает сопоставимыми с прототипом механическими свойствами при комнатной температуре. Однако при температуре -253С по пластичности он превосходит прототип в 2-3 раза.

Высокий уровень прочности и пластичности предлагаемого сплава при комнатной температуре и температуре -253С позволяет рекомендовать его к использованию в конструкциях двигателей, работающих на жидком водороде.

Формула изобретения

Литейный алюминиевый сплав для литья в металлические формы, содержащий кремний, медь, магний, титан, стронций и железо, отличающийся тем, что он дополнительно содержит кадмий, висмут и марганец при следующем соотношении компонентов, мас.%:

Кремний 6,5-9,0

Медь 2,0-4,0

Магний 0,15-0,40

Титан 0,05-0,30

Стронций 0,01-0,15

Железо 0,05-0,25

Кадмий 0,1-0,4

Висмут 0,1-0,5

Марганец 0,05-0,15

Алюминий Остальное

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 27.12.2004

Извещение опубликовано: 27.09.2006 БИ: 27/2006

NF4A Восстановление действия патента Российской Федерации на изобретение

Извещение опубликовано: 27.09.2006 БИ: 27/2006

PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение

(73) Патентообладатель(и):

Открытое акционерное общество Научно-производственное объединение “Композит”

(73) Патентообладатель:

Открытое акционерное общество “Композит”

Дата и номер государственной регистрации перехода исключительного права: 08.12.2006 № РД0015101

Извещение опубликовано: 20.01.2007 БИ: 02/2007
