Патент на изобретение №2237076
|
||||||||||||||||||||||||||
(54) ГИДРОИЗОЛЯЦИОННАЯ МАСТИКА
(57) Реферат:

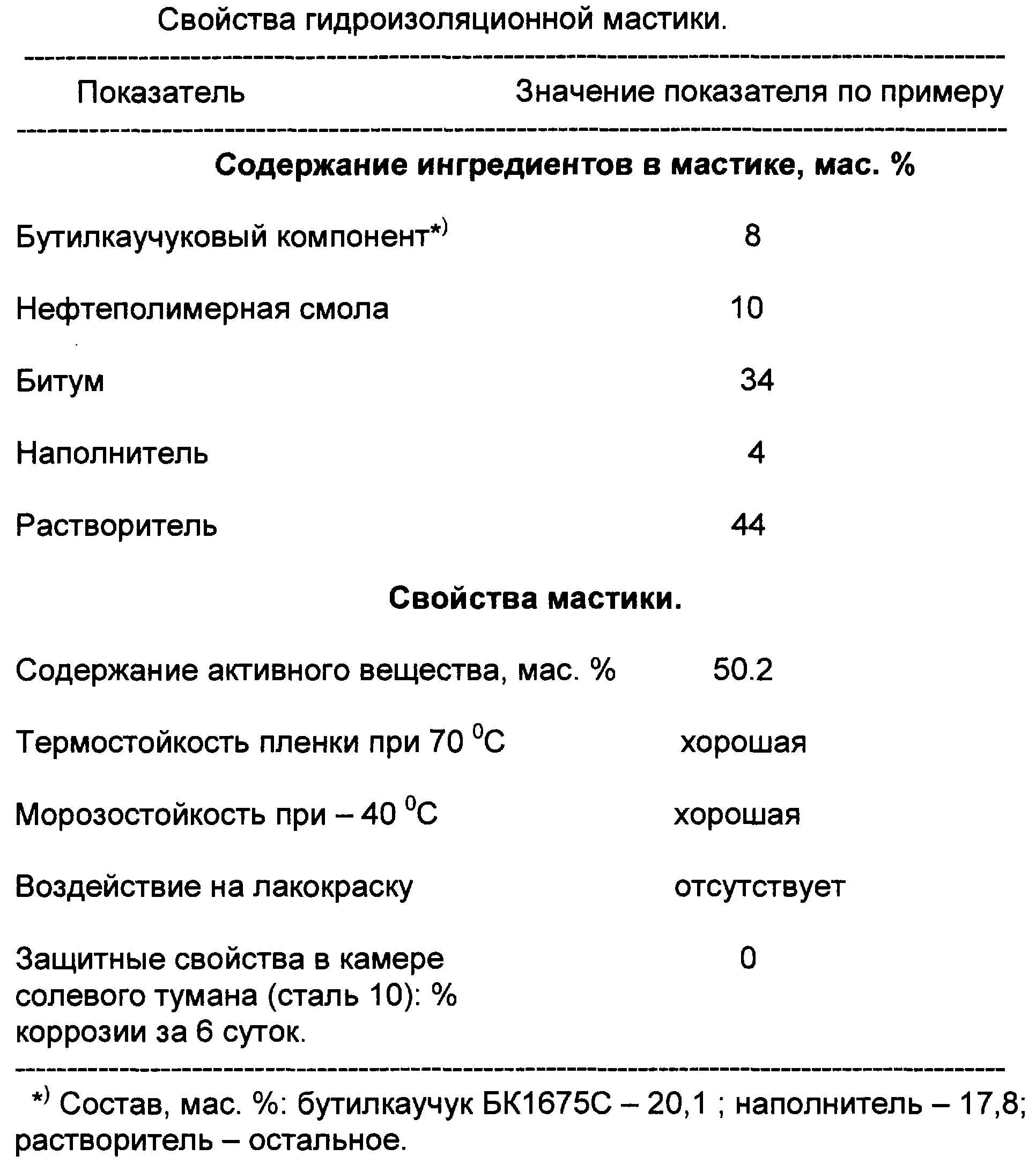

Изобретение относится к составу антикоррозионной мастики, используемой для защиты металлических поверхностей от атмосферного воздействия. Предлагаемая гидроизоляционная мастика включает бутилкаучуковый компонент, нефтеполимерную смолу, растворитель и дополнительно битум, причем в качестве бутилкаучукового компонента взята мастика “Гермабутил”. Технической задачей изобретения является упрощение условий приготовления антикоррозионной мастики, оптимизация ее состава и улучшение качества. 1 табл. Изобретение относится к гидроизоляционным мастикам, используемым для антикоррозионной защиты металлических поверхностей от атмосферного воздействия. Известна [RU 2063410, кл. С 09 D 123/22, 5/34, опубл. 10.07.96 г.] мастичная композиция, содержащая, мас.%: Бутилкаучук 5-12 Лак “Корc” 28-43 Отработанный железооксидный катализатор ИМ-603 21,5-35,0 Фракция предельных углеводородов с температурой кипения 110-180 К ее недостаткам следует отнести невысокую морозостойкость и атмосферостойкость защитных покрытий. Известен [SU 1740394, кл. С 09 D 123/22] состав для антикоррозионного покрытия, включающий, мас.ч: Механодеструктированный бутилкаучук 100 Нефтеполимерная смола 14-28 Пигмент 100-228 Наполнитель 72-171 Органический растворитель 600-900 Среди его недостатков можно отметить значительные энергозатраты при проведении механодеструкции бутилкаучука в процессе изготовления композиции, пониженную водостойкость наносимого покрытия, высокую себестоимость готового продукта. Технической задачей изобретения является упрощение условий приготовления антикоррозионной мастики, оптимизация ее состава и улучшение качества. Поставленная задача решается тем, что из технологического процесса исключена энергоемкая и длительная стадия механодеструкции бутилкаучука, в мастичной композиции увеличено содержание нефтеполимерной смолы и в нее дополнительно введен битум. При этом в качестве бутил каучукового компонента взята мастика “Гермабутил”, содержащая, мас.%: Бутилкаучук БК 1675 С 17-30 Наполнитель 15-35 Растворитель Остальное Сущностью предлагаемого изобретения является гидроизоляционная мастика, включающая бутилкаучуковый компонент, нефтеполимерную смолу, наполнитель и растворитель, причем в качестве бутилкаучукового компонента выступает бутилкаучуковая композиция состава, мас.%: Бутилкаучук БК1675С 17-30 Наполнитель 15-35 Растворитель Остальное в качестве наполнителя – асбест, в качестве растворителя – смесь сольвента нефтяного с другим углеводородным растворителем в соотношении 2:1, в качестве нефтеполимерной смолы – нефтеполимерную смолу марки “Б” и дополнительно битум при следующем содержании компонентов, маc.%: Вышеуказанный бутилкаучуковый компонент 5-20 Нефтеполимерная смола марки “Б” 3-20 Битум 25-45 Асбест 2-7 Смесь сольвента нефтяного и углеводородного растворителя в соотношении 2:1 по весу 30-59 Предлагаемое изобретение иллюстрируется примером. Для получения гидроизоляционной мастики использовали бутилкаучуковую мастику “Гермабутил”, отвечающую требованиям ТУ 5775-000-11035786-97 и нефтеполимерную смолу марки “Б”, вырабатываемую по ТУ 38.10916-79. В качестве битума применяли битумы нефтяные строительные по ГОСТ 6617 и кровельные по ГОСТ 9548. Испытание гидроизоляционной мастики проводили по общепринятым стандартам и методикам. Пример. В эмалированный реактор объем 0,4 м3, снабженный рамной мешалкой, рубашкой для обогрева паром и конденсатором-холодильником, загружают 110 кг смеси растворителей сольвента нефтяного и уайт-спирита в соотношении 2:1 по весу, 85 кг битума и 25 кг нефтеполимерной смолы и при интенсивном перемешивании содержимое нагревают до 76±2 Реакционную смесь выдерживают при указанной температуре в течение 30 мин до полного растворения битума и нефтеполимерной смолы и в реактор загружают измельченный асбест в количестве 10 кг. Перемешивание продолжают 15 мин и подачей холодной воды в рубашку реактора температуру снижают до 60±2 Готовую гидроизоляционную мастику расфасовывают в тару на хранение. Вместо уайт-спирита могут быть использованы другие углеводородные растворители – нефрас С4 150/200, реактивное топливо, керосин технический и пр. Из описания изобретения и таблицы видно, что по заявленному техническому решению удается получать высококачественную гидроизоляционную мастику с необходимым комплексом рабочих показателей. Формула изобретения
Гидроизоляционная мастика, включающая бутилкаучуковый компонент, нефтеполимерную смолу, наполнитель и растворитель, отличающаяся тем, что она содержит в качестве бутилкаучукового компонента бутилкаучуковую композицию состава, мас.%: Бутилкаучук БК1675С 17-30 Наполнитель 15-35 Растворитель Остальное в качестве наполнителя – асбест, в качестве растворителя – смесь сольвента нефтяного с другим углеводородным растворителем в соотношении 2:1, в качестве нефтеполимерной смолы – нефтеполимерную смолу марки “Б” и дополнительно битум при следующем содержании компонентов, маc.%: Вышеуказанный бутилкаучуковый компонент 5-20 Нефтеполимерная смола марки “Б” 3-20 Битум 25-45 Асбест 2-7 Смесь сольвента нефтяного и углеводородного растворителя в соотношении 2:1 по весу 30-59 |
||||||||||||||||||||||||||
С 17-38,5
