Патент на изобретение №2237071

(54) ЭЛЕКТРОПРОВОДЯЩИЙ ПОЛИМЕРНЫЙ МАТЕРИАЛ

(57) Реферат:

Изобретение относится к полимерным материалам с особыми электрическими свойствами. Электропроводящий полимерный материал в качестве термопласта содержит полиаминимидное связующее ПАИС-104, а в качестве проводящего наполнителя – нестехиометрический карбонитрид титана TiC_xN_y, где х+у1,0. Электропроводящий материал может содержать различные целевые добавки. Технический результат изобретения – увеличение электропроводности и расширение диапазона использования материала. 2 табл.

Изобретение относится к полимерным материалам с особыми электрическими свойствами. Оно может использоваться для изготовления электропроводящих покрытий, экранов, токосъемников, теплозащитных покрытий резистивных нагревателей и т.п.

Известны различные полимерные электропроводящие композиции на основе полимерных связующих и содержащие различные проводящие наполнители: порошки металлов, сажу, графит, графитизированные волокна и др. [Гуль В.Е. Электропроводящие полимерные материалы. -M.: Химия, 1968, с.11-16].

Основными недостатками этих композиций являются невозможность совмещения в одном материале высоких электрофизических и механических характеристик, нестабильность электрофизических свойств, невысокая химическая стойкость материалов и т.п.

Часть перечисленных недостатков устраняется путем введения в электропроводящие композиции, помимо проводящего наполнителя и полимерного связующего, различных добавок, как в следующих аналогах. Так, для оптимизации электрофизических свойств наполненных полимерных электропроводящих композиций в них вводят добавки поверхностно-активных веществ [А.с. СССР №248968, МКИ С 03 L 23/06, 1969], неорганических солей [А.с. СССР №304263, МКИ С 08 L 23/06, 1971], веществ, которые восстанавливают оксидную пленку на поверхности частиц проводящего металлического порошкового наполнителя, например, n-диоксибензола [А.с. СССР №525722, МКИ С 08 L 23/06, 1976].

Из известных электропроводящих композиций наиболее близка к предлагаемой (прототип) электропроводящая композиция, содержащая в качестве порошкового связующего полиамидимидное связующее ПАИС-104, а в качестве наполнителя – нестехиометрические нитриды титана TiN_x, где 0,5х,0,95 [Положит. реш. о выдаче патента РФ №2000106217/04 от 13.03.2000].

Недостатками этой композиции являются: во-первых, невысокая электропроводность у образцов, особенно с низким содержанием наполнителя (так, удельное объемное электросопротивление 60% наполненного материала, содержащего TiN_0,5, составляет 2,8 Омсм) и, во-вторых, ограниченный диапазон применения композиции из-за сложности получения используемого наполнителя нестехиометрического нитрида титана, заданного состава, в автотермическом проточном реакторе.

Задачей изобретения является повышение электропроводности композиции как для образцов с низким, так и с высоким содержанием напонителя и расширение диапазона применения материала.

При осуществлении изобретения достигаются следующие результаты: электропроводность увеличивается на 1-3 порядка; простота получения наполнителя и его особые характеристики позволяют получать материалы со стабильными характеристиками и широким диапазоном применения.

Предлагается электропроводящий полимерный материал, который в качестве термопласта содержит полиаминимидное связующее, а в качестве проводящего наполнителя – нестехиометрический карбонитрид титана TiC_xN_y, (где х+у1,0) при следующем соотношении компонентов, вес.%:

Связующее ПАИС-104 10-50

Карбонитрид титана TiC_xN_y, где х+у1,0 50-90

Предлагаемый электропроводящий композиционный материал, кроме того, может содержать различные целевые добавки: антикоррозионные компоненты, ПАВ, пластификаторы, красители, антипирены и др.

Электропроводящщий полимерный материал получают механическим смешением компонетов в смесителях различного типа с последующим горячим прессованием готовых образцов.

Пример 1. Для приготовления серии образцов электропроводящего полимерного материала используют порошок связующего ПАИС-104 с диаметром частиц 50-100 мкм и фракцию порошка карбонитрида титана состава TiC_0.5N_0,4, полученного сжиганием смеси порошков титана марки ПТОМ и технического уротропина в мольном соотношении 1:1 в режиме самораспространяющегося высокотемпературного синтеза (СВС), с диаметром частиц 70-80 мкм.

Путем сухого смешивания компонентов в шаровой вибромельнице готовят композиции, содержащие 50 вес.%, 60 вес.%, 70 вес.%, 80 вес.% и 90 вес.% TiC_0.5N_0,4 и 50 вес.%, 40 вес.%, 30 вес.%, 20 вес.% и 10 вес.% связующего ПАИС-104 соответственно.

Полученные смеси подвергают горячему прессованию при температуре 200С и давлении 10 МПа в течение 1 часа и при 250С и давлении 10 МПа в течение еще 1 часа в пресс-форме. Готовые изделия представляют собой пластинки 31050 мм. После полировки и металлизации торцов образцов измеряют их электропроводность и рассчитывают удельное объемное электросопротивление _v.

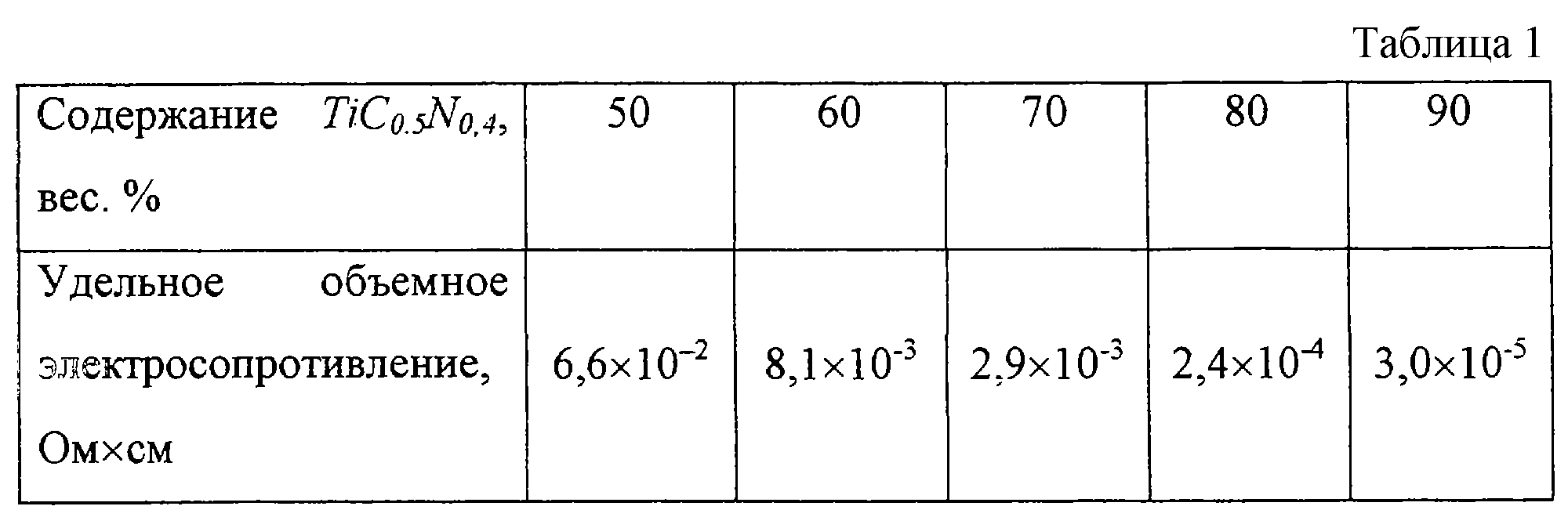

Полученные материалы имеют электрические характеристики, приведенные в таблице 1.

Как видно из таблицы, по сравнению с прототипом электропроводность образцов увеличивается примерно на 1-3 порядка в зависимости от содержания наполнителя. Так, для образца материала, содержащего 60% наполнителя _v, возрастает с 2,8 до 8,110^-3 Омсм, а для материала, содержащего 90% наполнителя _v, возрастает с 3,110^-3 до 3,010^-5 Омсм.

В отличие от прототипа, в предлагаемом материале в качестве наполнителя используется нестехиометрический карбонитрид титана, состав которого воспроизводится, так как его синтез, в отличие от использованного в прототипе нестехиометрического нитрида титана, осуществляется с применением только твердых веществ (порошки титана и уротропина), количество которых можно легко контролировать, в отличие от количества газообразного азота, используемого при получении нестехиометрического нитрида титана в автотермическом проточном реакторе.

Пример 2. По методике, описанной в примере 1, готовят серию композиций, используя в качестве проводящего наполнителя порошок карбонитрида титана состава TiC_0.5N_0,4, полученного в режиме СВС из смеси порошков титана ПТОМ и уротропина в мольном соотношении 1:1,1, с размером зерен 50-100 мкм.

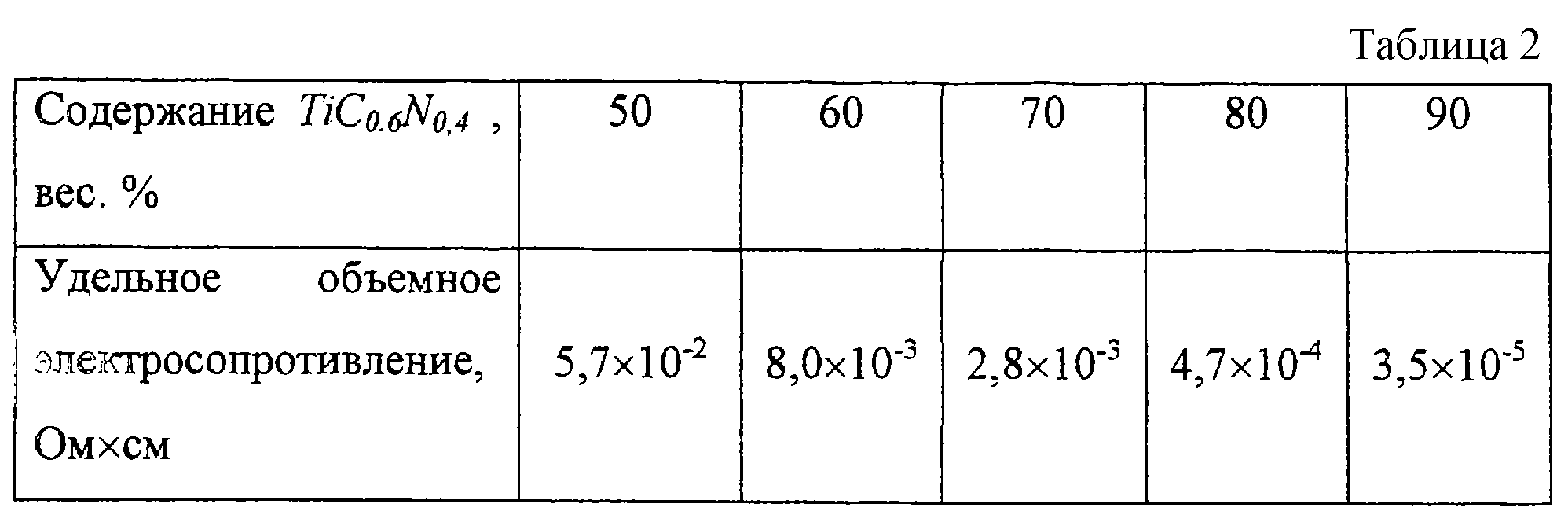

Образцы получают и обрабатывают также, как и в примере 1, и измеряют их электросопротивление. Электрические характеристики полученных материалов приведены в таблице 2.

Как и в предыдущем примере, наблюдается высокая электропроводность образцов, превышающая эту величину у прототипа как для низко-, так и для высоконаполненного материала.

Таким образом, применение нестехиометрического карбонитрида титана TiC_xN_y, где х+у1,0, обладающего высокой электропроводностью, в качестве наполнителя в предлагаемой композиции позволяет повысить электропроводность материала.

Простота получения карбонитрида титана, его высокая стойкость к окислению и особые свойства поверхности этого нестехиометрического соединения позволяют получать высоконаполненные материалы со стабильными характеристиками и широким диапазоном применения.

Уменьшение содержания карбонитрида титана в композиции ниже 50 вес.% нецелесообразно, так как при этом резко снижается электропроводность материала.

Формула изобретения

Электропроводящий полимерный материал на основе термопласта и проводящего наполнителя, содержащий в качестве термопласта полиаминимидное связующее ПАИС-104, отличающийся тем, что в качестве проводящего наполнителя материал содержит нестехиометрический карбонитрид титана TiC_xN_y, где х+у1,0 при следующем соотношении компонентов, вес.%:

Связующее ПАИС-104 10-50

Карбонитрид титана TiC_xN_y, где х+у1,0 50-90

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 20.09.2004

Извещение опубликовано: 10.12.2006 БИ: 34/2006
