Патент на изобретение №2236875

(54) СИСТЕМА ПОЖАРОТУШЕНИЯ В СТВОЛЕ МУСОРОПРОВОДА МНОГОЭТАЖНОГО ЗДАНИЯ

(57) Реферат:

Система пожаротушения в стволе мусоропровода многоэтажного здания. Данная система пожаротушения позволяет предотвратить попадание дыма в жилые помещения при возгорании внутри ствола мусоропровода. Система пожаротушения в стволе мусоропровода многоэтажного здания содержит устройство, автоматически обеспечивающее подачу гасящей жидкости в ствол мусоропровода при возгорании и автоматическое отключение ее при локализации возгорания, клапаны мусоропровода. Система пожаротушения снабжена запорным устройством, расположенным в стволе мусоропровода, выполненным в виде трубы с вырезами, обеспечивающими поступление мусора через клапаны мусоропровода, с возможностью перекрытия клапанов мусоропровода при возгорании в стволе мусоропровода, стопорным устройством и механизмом возвращения запорного устройства в исходное положение. В верхней части ствола мусоропровода установлен дефлектор. В нижней части ствола мусоропровода установлены шибера с автоматикой локализации возгорания. 2 з.п. ф-лы, 2 ил.

Изобретение относится к системам пожаротушения, в частности к системам пожаротушения в стволах мусоропроводов.

Известно, что существующие мусоропроводы при многолетней эксплуатации накапливают жировые отложения, грязь, взрывоопасные газы и т.д., что приводит к возгоранию в стволах мусоропровода. Так по данным ВНИИПО только в 2000 г. в Москве произошло более 14000 возгораний в стволах мусоропровода и мусороприемных камерах.

Наиболее близким по техническому решению и достигнутому результату является система пожаротушения в стволе мусоропровода (см. Моя Москва, сентябрь 2001, №5-6, с.33), содержащая ствол мусоропровода, устройство, автоматически обеспечивающее подачу жидкости в ствол мусоропровода при возгорании и автоматическое отключение ее при локализации возгорания, клапаны мусоропровода и др. Данная система хорошо зарекомендовала себя при строительстве в новостройках города Москвы.

Однако известная система не обеспечивает полную герметизацию ствола мусоропровода при возгорании внутри него, в результате чего дым попадает в помещение. Это происходит из-за износа крышек клапанов мусоропроводов, их деформаций от неправильного использования, что приводит к появлению зазоров между крышками и клапанами мусоропровода.

Задача настоящего изобретения состоит в предотвращении попадания дыма в жилые помещения при возгорания внутри ствола мусоропровода.

Решение поставленной задачи достигается за счет того, что система пожаротушения в стволе мусоропровода многоэтажного здания, содержащая устройство, автоматически обеспечивающее подачу гасящей жидкости в ствол мусоропровода при возгорании и автоматическое отключение ее при локализации возгорания клапана мусоропровода, согласно изобретению снабжена запорным устройством, выполненным в виде трубы с вырезами, обеспечивающими поступление мусора через клапаны мусоропровода, с возможностью перекрытия клапанов мусоропровода при возгорании в стволе мусоропровода.

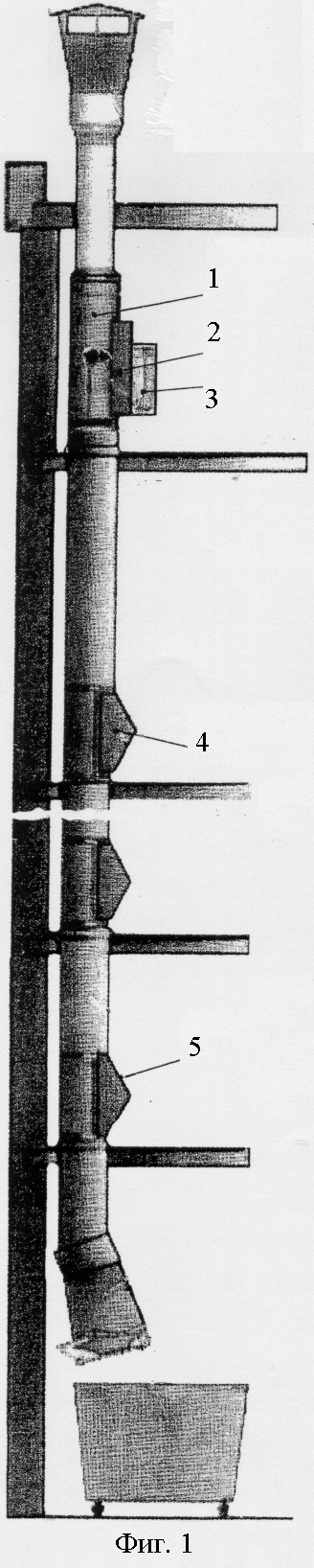

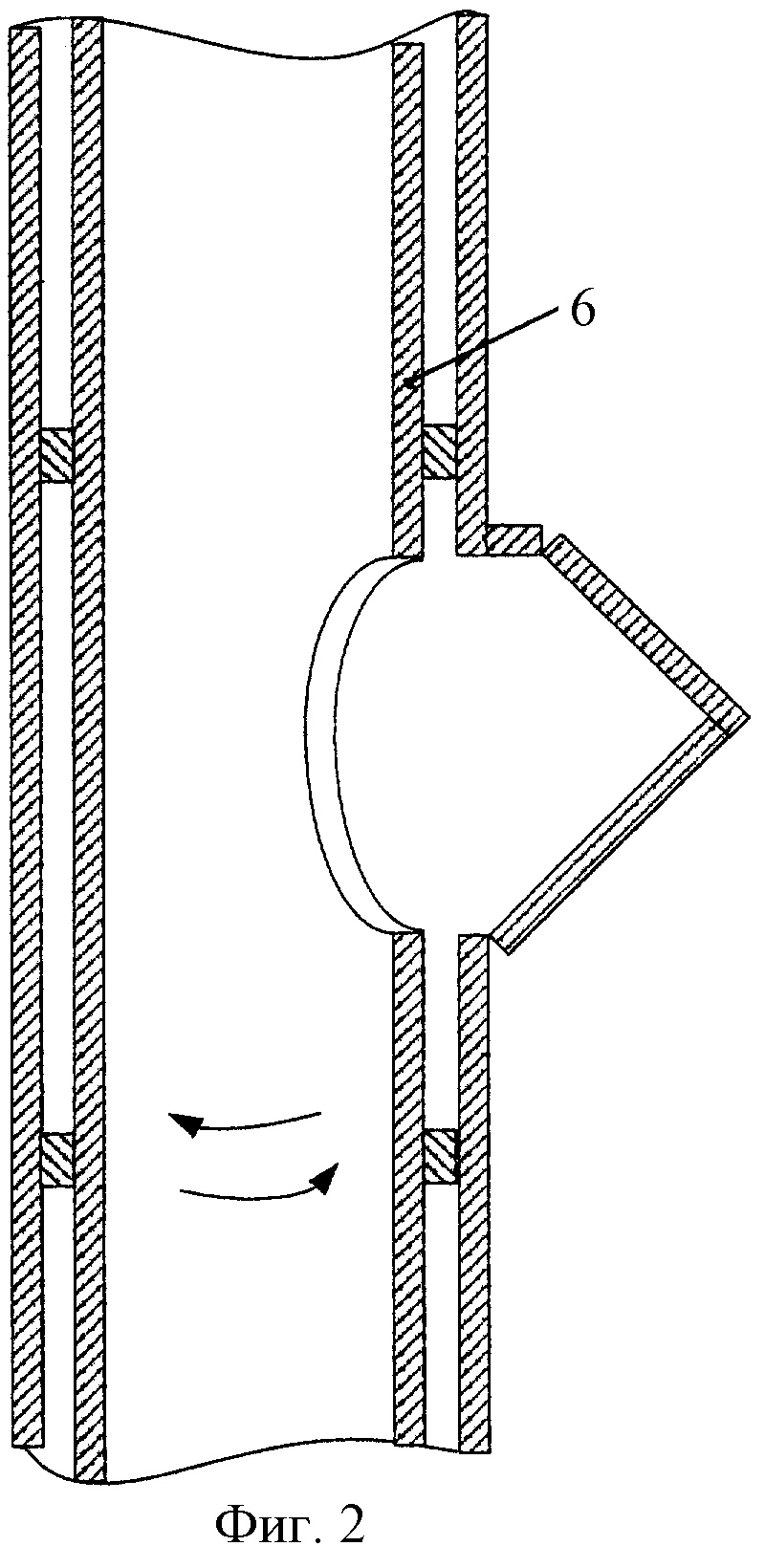

Изобретение поясняется графически, где на фиг.1 показана система мусороудаления и автоматического пожаротушения; на фиг.2 – запорное устройство клапана ствола мусоропровода.

Система пожаротушения в стволе мусоропровода многоэтажного здания состоит из ствола мусоропровода 1, устройства, автоматически обеспечивающего подачу гасящей жидкости в ствол мусоропровода 2, автоматики управления 3, клапанов мусоропровода 4, крышки клапанов 5, запорного устройства 6, стопорного устройства и механизма возвращения запорного устройства в исходное положение (не показаны).

Система пожаротушения в стволе мусоропровода многоэтажного здания может быть изготовлена по существующей технологии на заводе, выпускающем комплектующие изделия для многоэтажных домов.

Ствол мусоропровода 1 представляет серийно выпускаемые стволы из экологически чистых материалов (например, из коррозионно-стойкой стали; из оцинкованной стали со специальным износо- и коррозионно-стойким покрытием; и др.) взамен ранее применяемых асбестоцементных труб. В верхней части мусоропровода установлен дефлектор, с выводом его на крышу или чердачное помещение. В нижней части установлены шибера с автоматикой локализации возгорания в мусоросборной камере.

В чердачном помещение на стволе мусоропровода 1 установлена система прочистки, промывки и дезинфекции, а также устройство, автоматически обеспечивающие подачу гасящей жидкости в ствол мусоропровода 2, автоматика управления 3.

Устройство, автоматически обеспечивающее подачу гасящей жидкости в ствол мусоропровода 2, предназначено для подачи гасящей жидкости в ствол мусоропровода и мусоросборную камеру при возгорании внутри ствола мусоропровода 1 и автоматическое отключение подачи гасящей жидкости при локализации возгорания.

Автоматика управления 3 взята из прототипа, но она дополнительно снабжена датчиками положения запорного устройства 6 внутри ствола мусоропровода 1; стопорным устройством, обеспечивающим удержание запорного устройства 6 в положение “Рабочее” и перевод его в положение “Пожарное”, а также электрическими соединениями.

На каждом этаже, на стволе мусоропровода 1, установлены клапаны мусоропровода 4 с крышками 5.

Запорное устройство 6 выполнено из экологически чистых материалов (например, из коррозионно-стойкой стали) и имеет форму трубы с наружным диаметром меньше внутреннего диаметра ствола мусоропровода. Длина запорного устройства соответствует длине мусоропровода от чердачного помещения до первого этажа. На запорном устройстве выполнены вырезы, по размеру и конфигурации соответствующие размерам клапанов мусоропровода 4.

У запорного устройства 6 имеется два положения “Рабочее” и “Пожарное”. В “Рабочем” положение отверстия запорного устройства находятся напротив отверстий клапанов мусоропровода 4, что обеспечивает беспрепятственную подачу мусора в ствол мусоропровода. Удержание запорного устройства в положение “Рабочее” осуществляется стопорным устройством автоматики управления.

В положение “Пожарное” ствол запорного устройства 6 перекрывает отверстия клапанов мусоропровода 4 и тем самым предотвращает попадание дыма в жилое помещение через клапаны мусоропровода 4 и крышки 5.

Перевод из положения “Рабочее” в положение “Пожарное” осуществляется автоматически за счет подачи сигнала от автоматики управления 3 на запорное устройство.

Механизм возвращения запорного устройства в исходное положение предназначен для перевода запорного устройства 6 из положения “Пожарное” в положение “Рабочее”. Он может быть выполнен в виде механического, электрического или иного устройства.

Система пожаротушения в стволе мусоропровода многоэтажного здания работает следующим образом.

В исходном положении запорное устройство находится в положение “Рабочее” и удерживается стопорным устройством. Это обеспечивает совмещение вырезов в запорном устройстве 6 с отверстиями клапанов мусоропровода 4 и беспрепятственную подачу мусора в ствол мусоропровода 1.

При возгорание внутри ствола мусоропровода 1 срабатывают датчики изменения температуры внутри ствола мусоропровода и автоматически подается гасящая жидкость в ствол мусоропровода, срабатывает стопорное устройство и запорное устройство 6 и переводится в положение “Пожарное”. При локализации возгорания происходит автоматическое отключение подачи гасящей жидкости в ствол мусоропровода.

Перевод запорного устройства в положение “Рабочее” осуществляется механизмом возвращения запорного устройства в исходное положение.

Применение предложенной системы обеспечивает высокую степень тушения пожаров внутри мусоропроводов и предотвращение попадания дыма в жилые помещения при возгорание внутри ствола мусоропровода.

Формула изобретения

1. Система пожаротушения в стволе мусоропровода многоэтажного здания, содержащая устройство, автоматически обеспечивающее подачу гасящей жидкости в ствол мусоропровода при возгорании и автоматическое отключение ее при локализации возгорания, клапаны мусоропровода, отличающаяся тем, что снабжена запорным устройством, расположенным в стволе мусоропровода, выполненным в виде трубы с вырезами, обеспечивающими поступление мусора через клапаны мусоропровода, с возможностью перекрытия клапанов мусоропровода при возгорании в стволе мусоропровода, стопорным устройством и механизмом возвращения запорного устройства в исходное положение.

2. Система пожаротушения по п.1, отличающаяся тем, что в верхней части ствола мусоропровода установлен дефлектор.

3. Система пожаротушения по любому из пп.1 и 2, отличающаяся тем, что в нижней части ствола мусоропровода установлены шиберы с автоматикой локализации возгорания.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 15.08.2005

Извещение опубликовано: 27.04.2007 БИ: 12/2007
