Патент на изобретение №2236559

(54) СПОСОБ СЕЛЕКТИВНОЙ ОБРАБОТКИ ПЛАСТА

(57) Реферат:

Изобретение относится к газодобывающей промышленности, в частности к изоляции водопритоков в газовых и газоконденсатных скважинах, особенно к селективной. Технический результат – повышение эффективности изоляции путем создания в водопроявляющих участках пласта устойчивого объемного осадка, препятствующего прорыву пластовых вод. В способе селективной обработки пласта, включающем последовательную закачку в пласт буферной жидкости – водного раствора соли металла и тампонирующего состава с образованием в пластовых условиях с ионами кальция нерастворимого в воде соединения – щелочного осадка, используют в качестве водного раствора соли металла 10-30% водный раствор гидросульфата натрия, а в качестве тампонирующего состава – водный раствор хлористого кальция, закачку каждого из указанных растворов производят равными порциями, объемы которых определяют исходя из толщины продуктивного пласта и диаметра скважины или скорости поглощения закачиваемых растворов. В пласте с проницаемостью 100 мкм² указанный осадок закрепляют цементным мостом. Закачку растворов в пласт производят как в остановленной скважине, так и в работающей скважине. Для доставки растворов в заданную зону перфорации скважины и обеспечения расчетной скорости закачки используют кол-тюбинг. 3 з.п. ф-лы, 2 табл.

Изобретение относится к газодобывающей промышленности, в частности к селективной изоляции водопритоков в газовых и газоконденсатных скважинах.

Известен способ изоляции водопритоков в газовых скважинах, включающий закачку через насосно-компрессорные трубы цементного раствора при сохранении в затрубном пространстве скважины уровня жидкости на определенной глубине (SU 1758219 А2, Е 21 В 43/32, 1992).

Сложность в осуществлении непрерывного контроля за уровнем жидкости в затрубном пространстве скважины и отсутствие контроля за процессом закачки цементного раствора при наличии в скважине пакера ограничивают применение указанного способа на многих газовых и газоконденсатных месторождениях.

Известен также тампонажный состав для изоляции проницаемых пластов, содержащий полимер, ацетон и неионогенное поверхностно-активное вещество (ПАВ), так называемый А-пласт, применяемый на газовых скважинах (см. пат. РФ 2046180, Е 21 В 33/138, 1995).

Однако и этот способ имеет ряд недостатков, заключающихся в технологической сложности и требующих применения специальных технических средств для обеспечения избирательности при обработке водопроявляющих участков пласта, и в большинстве случаев для закрепления эффекта устанавливают цементные мосты.

Из известных способов ближайшим к изобретению является способ селективной обработки пласта в скважине, включающий последовательную закачку в пласт буферной жидкости – соли щелочного металла и тампонирующего состава, с образованием в пластовых условиях с ионами кальция нерастворимого в воде соединения – щелочного осадка (SU 1754889 А1, опубл. 15.08.1992).

Задачей предлагаемого изобретения является повышение эффективности изоляции путем создания в водопроявляющих участках пласта устойчивого объемного осадка, препятствующего прорыву пластовых вод, и подключение за счет этого в разработку застойных и слабодренируемых зон пласта, обеспечивающих заданный системой сбора режим эксплуатации скважины.

В способе селективной обработки пласта, включающем последовательную закачку в пласт буферной жидкости – водного раствора соли металла и тампонирующего состава с образованием в пластовых условиях с ионами кальция нерастворимого в воде соединения – щелочного осадка, используют в качестве водного раствора соли металла 10-30% водный раствор гидросульфата натрия, а в качестве тампонирующего состава – водный раствор хлористого кальция, закачку каждого из указанных растворов производят равными порциями, объемы которых определяют исходя из толщины продуктивного пласта и диаметра скважины или скорости поглощения закачиваемых растворов.

В пласте с проницаемостью 100 мкм² указанный осадок закрепляют цементным мостом.

Закачку растворов в пласт производят как в остановленной скважине, так и в работающей скважине.

Для доставки растворов в заданную зону перфорации скважины и обеспечения расчетной скорости закачки используют кол-тюбинг.

Сущность предлагаемого метода состоит в следующем. Раствор гидросульфата натрия 10-30% концентрации и раствор хлористого кальция с оптимальным соотношением гипсообразующих ионов последовательно закачивают в пласт, где при смешении растворов в поровом объеме образуется закупоривающий осадок в виде тонкодисперсной взвеси, а на стенках поровых каналов в виде твердых микрокристаллов. Причем указанную процедуру повторяют несколько раз в зависимости от толщины продуктивного пласта и диаметра скважины или скорости поглощения закачиваемых растворов.

Селективность ремонтно-изоляционных работ (РИР) обеспечивают подбором объемов порций растворов, исходя из геологических условий или соответствующего режима работы скважины в процессе проведения работ. Режим работы скважины в процессе проведения изоляционных работ может быть рассчитан по формулам дисперсионно-кольцевого течения на основании предыдущих газодинамических исследований (ГДИ) или подобран опытным методом непосредственно на скважине путем подбора диафрагмы, обеспечивающей работу скважины в режиме “захлебывания”. Т.е. при определенном уровне скорости газожидкостной смеси происходит остановка (зависание) движения вверх пленки и дисперсной системы, а с определенной точки жидкость начинает сползать вниз и поглощаться обводненным пропластком. Таким образом, тампонирующие растворы, доставленные в обрабатываемый интервал через кол-тюбинг, поглощаются обводненным пропластком, в то время как приток газа из необводненного, работающего интервала предотвратит его от загрязнения в процессе проведения РИР. Скорость перехода к режиму “захлебывания” называют критической и определяют по формуле (1):

где – коэффициент поверхностного натяжения, Н/м;

_ж – плотность жидкой фазы при соответствующих Р и Т, кг/м³;

_г – плотность газообразной фазы при соответствующих Р и Т, кг/м;

g – ускорение свободного падения, м/с².

Изоляционную способность определяли на моделях, имитирующих высокопроницаемый коллектор сеноманских отложений, для чего использовали набивную модель из сыпучего сеноманского керна. Песок засыпали в цилиндрическую камеру высокого давления с установленной соосно трубкой, моделирующей перфорированный участок скважины, и насыщали пластовой сеноманской водой. После замера исходных фильтрационных параметров производили прокачку через песчаный образец приготовленных 15% растворов NaHSO₄ 2H₂O и СаСl₂ в соотношении 1:1, и выдерживали на реакцию в течение 30 минут в постоянных термобарических условиях (Р=1,5 МПа, Т=28°С).

Характер взаимодействия растворов определяли по уравнению:

Оптимальные соотношения сухого вещества в растворах определяли стехиометрическими расчетами реакции с вычислением массовых долей и лабораторными исследованиями, например:

При взаимодействии 15% растворов NaHSO₄ 2H₂O, CaCl₂ в соотношении 1:1.

Молярная масса (М): NaHSO₄ 2H₂O – 156,09 г/моль

СаСl₂ – 110,99 г/моль

CaSO₄ 2H₂O – 172,17 г/моль

Масса раствора (m_p-pa): NaHSO₄ 2H₂O – 100 г

СаСl₂ – 100 г

Массовая доля вещества (w): NaHSO₄ 2H₂O – 15%

CaCl₂ – 15%

Масса соли в растворе: m_в-ва=w m_р-ра

m(NaHSO₄ 2H₂O)=15 г

m(CaCl₂)=15 г

Количество основного вещества в растворе: n=m/м

n(NaHSO₄ 2H₂O)=0,096 моль

n(CaCl₂)=0,135 моль

Расчет массы продукта проводили, исходя из массы вещества, взятого в недостатке, т.е. NaHSO₄ 2H₂O.

Определяли массу образовавшегося CaSO₄ 2H₂O: m=n M

m(CaSO₄ 2H₂O)=16,53 г

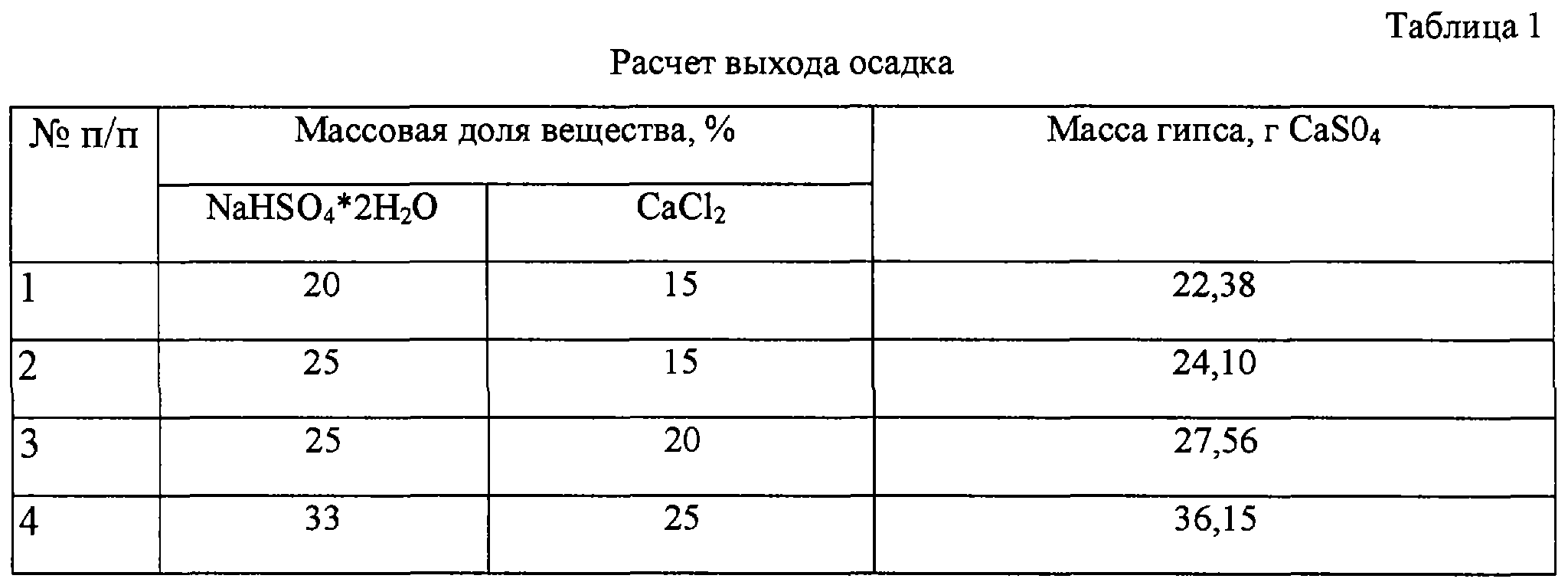

Для подтверждения теоретического расчета проведен лабораторный эксперимент взаимодействия NaHSO₄ 2H₂O и СаСl₂. Масса полученного осадка гипса CaSO₄ 2H₂O составила 14,40 г или 87% от теоретической. С целью оптимизации выхода осадка при соотношении растворов 1:1 произвели расчет на следующие концентрации (массовые доли вещества):

В результате исследований определили, что при перепаде давлений до 6 МПа набивная модель по воде оставалась непроницаемой. Давление начала фильтрации воды через затампонированную среду составило более 6 МПа. После демонтажа модели установили, что поровое пространство вокруг перфорированного участка скважины закольматировано гелеобразной массой гипсосодержащего вещества, при этом зерна песка покрыты выпавшим в осадок гипсом.

Разработанный в лабораторных условиях способ селективной обработки пласта апробирован в промысловой практике. Для этого использовалась кол-тюбинговая установка М-10 и газобустерная установка УНГ-8/15, что обеспечило селективную закачку реагентов. При проведении рассматриваемого технологического процесса выделены две стадии.

На первой стадии происходит технологическая подготовка скважины к проведению химической обработки, для этого башмак бесшовной длинномерной трубы (БДТ) устанавливали в подошве интервала перфорации.

Вторая стадия предусматривала закачку водного раствора гидросульфата натрия 15% концентрации – в нижний пропласток суперколлектора, а затем 15% раствора хлористого кальция. Порции водных растворов химических реагентов в газовую скважину закачивались в таком объеме, чтобы гидростатическое давление столба жидкости в скважине на уровне верхних отверстий интервала перфорации не превышало пластового давления газа. Это исключало поглощение химических реагентов в верхней части газонасыщенного пласта. В то же время давление жидкости на уровне нижних отверстий перфорации превышало пластовое давление на величину гравитационной составляющей. В результате происходил процесс поглощения химических реагентов только в нижней части перфорированного суперколлектора. Продавливание производилось бустерной установкой УНГ-8/15 с помощью газа. Далее раствор хлористого кальция также продавливался газом до выравнивания устьевых параметров. При использовании больших объемов химических реагентов производили порционные закачки в объеме 3-4 м³ каждого раствора в пласт с чередованием. Затем производили закрепление призабойной зоны обрабатываемого участка пласта цементным раствором.

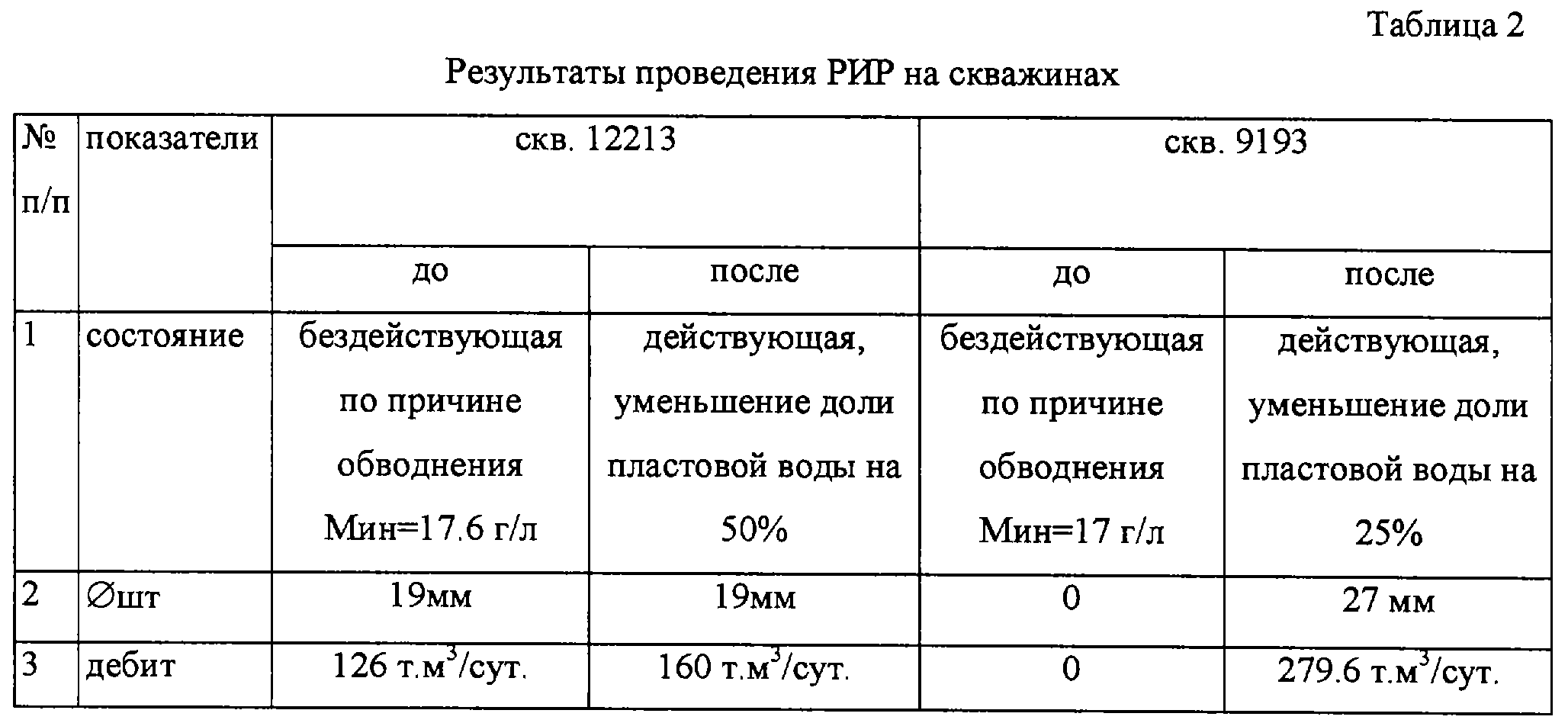

Способ селективной обработки пласта реализован на скважинах №12213, 9193, результаты РИР приведены в таблице 2.

Формула изобретения

1. Способ селективной обработки пласта, включающий последовательную закачку в пласт буферной жидкости – водного раствора соли металла и тампонирующего состава с образованием в пластовых условиях с ионами кальция нерастворимого в воде соединения – щелочного осадка, отличающийся тем, что используют в качестве водного раствора соли металла 10-30%-ный водный раствор гидросульфата натрия, а в качестве тампонирующего состава – водный раствор хлористого кальция, закачку каждого из указанных растворов производят равными порциями, объемы которых определяют, исходя из толщины продуктивного пласта и диаметра скважины или скорости поглощения закачиваемых растворов.

2. Способ по п. 1, отличающийся тем, что в пласте с проницаемостью 100 мкм² указанный осадок закрепляют цементным мостом.

3. Способ по п. 1, отличающийся тем, что закачку растворов в пласт производят как в остановленной скважине, так и в работающей скважине.

4. Способ по п. 1, отличающийся тем, что для доставки растворов в заданную зону перфорации скважины и обеспечения расчетной скорости закачки используют кол-тюбинг.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 08.02.2010

Извещение опубликовано: 20.11.2010 БИ: 32/2010

NF4A Восстановление действия патента

Дата, с которой действие патента восстановлено: 20.02.2011

Дата публикации: 20.02.2011
