Патент на изобретение №2236481
|
||||||||||||||||||||||||||
(54) ВОССТАНОВИТЕЛЬНАЯ СМЕСЬ ДЛЯ ВЫПЛАВКИ ФЕРРОСПЛАВОВ
(57) Реферат:

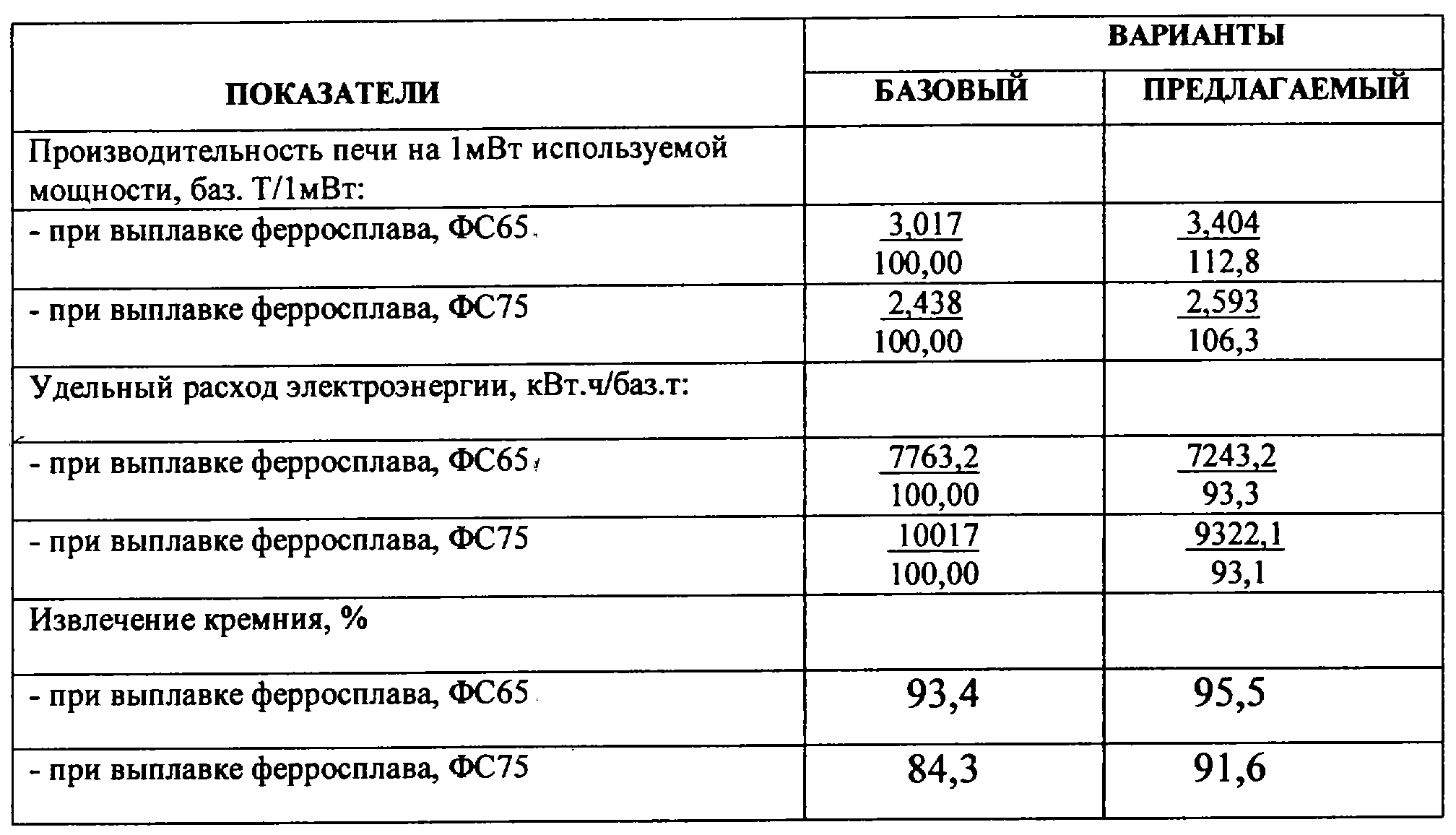

Изобретение относится к области металлургии, а именно к производству ферросплавов углетермическим восстановлением. Восстановительная смесь содержит компоненты в следующем массовом соотношении (по углероду), %: уголь слабоспекающийся 25-30, древесная щепа 7-9, коксовый орешек – остальное. В смеси используют уголь слабоспекающийся марки СС с содержанием фюзенита, равным 45-70%. Изобретение позволяет разработать восстановительную смесь, которая обладает повышенной реакционной способностью, пористостью и газопроницаемостью, а также повысить производительность печей на 6,3-12,8%, снизить удельный расход электроэнергии на 6,7-6,9%, повысить извлечение кремния на 2,1-7,3%. 1 табл. Изобретение относится к области черной металлургии, а именно к производству ферросплавов углетермическим восстановлением. В качестве углеродистого восстановителя применяют преимущественно коксовый орешек. Известен восстановитель для углетермического процесса, состоящий из коксового орешка и каменного угля, например тощего [1, 2]. Однако не все виды каменного угля пригодны для использования в качестве восстановителя в связи с различием их вещественных и петрографических составов и физико-химических свойств. Недостатком такой смеси является ее низкая реакционная способность и малая пористость, что отрицательно сказывается на скорости восстановления оксидов. Задачей изобретения является разработка восстановительной смеси, обладающей повышенной реакционной способностью, пористостью и газопроницаемостью. Задача решается тем, что в предлагаемой восстановительной смеси, состоящей из коксового орешка и каменного угля, в качестве компаненты введен слабоспекающийся уголь марки СС с содержанием фюзенита 45-70%, а в качестве восстановителя и рыхлителя шихты введена древесная щепа в следующем массовом соотношении по углероду, %: Уголь слабоспекающийся 25-30 Щепа древесная 7-9 Коксовый орешек Остальное Сущность предлагаемого изобретения заключается в использовании петрографически неоднородных углей марки СС пониженной стадии метаморфизма с содержанием фюзенизированных микрокомпонентов в диапазоне 45-70%, которые обеспечивают повышение реакционной способности в отличие от использования углей с однородным петрографическим составом и повышенным содержанием витринизированных микрокомпонентов. В исходном виде угли марки СС имеют в своем составе смолистые продукты, которые легко удаляются при нагревании до температуры 800-1000 Так, при нагревании угля марки СС с размером куска (слоя) 25-100 мм повышаются его пористость с 9-16 до 22-25%, общий объем пор с 0,07-0,13 до 0,17-0,18 см3/г, структурная прочность с 69-72 до 82-84%, а реакционная способность сохраняется на высоком уровне, равном 0,7-0,8 против 0,21 у тощего угля и 0,36 у коксового орешка. При нагревании древесной щепы до 800-1000 Восстановительная смесь, состоящая из коксового орешка (60-65%), угля марки СС (25-29%) и древесной щепы (7-9%) по углероду испытана при выплавке высококремнистых ферросплавов марок ФС-65 и ФС-75 на промышленных печах мощностью 20-29 МВт. Применение предлагаемой восстановительной смеси позволяет увеличить производительность печей на 6,3-12,8%, снизить удельный расход электроэнергии на 6,7-6,9%, повысить извлечение кремния на 2,1-7,3%. Предлагаемая восстановительная смесь испытана в промышленных условиях и предложена к внедрению на ферросплавных заводах при выплавке ферросилиция. Основные результаты плавок представлены в таблице. Источники информации 1. А.с. СССР №530909, М.кл2 С 2 С 7/00, Бюл. №37, опубл. 05.10.76 г. 2. А.с. СССР №755875, М.кл3 С 22 В 5/10, Бюл. №30, опубл. 15.08.80 г. Формула изобретения
Восстановительная смесь для выплавки ферросплавов, например ферросилиция, содержащая коксовый орешек и каменный уголь, отличающаяся тем, что в качестве компонента введен слабоспекающийся уголь марки СС с содержанием фюзенита, равным 45-70%, а в качестве восстановителя и рыхлителя шихты введена древесная щепа в следующем массовом соотношении (по углероду), %: Слабоспекающийся уголь 25-30 Древесная щепа 7-9 Коксовый орешек Остальное MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 11.10.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
С. При этом повышается пористость, прочность угля и сохраняется на высоком уровне его реакционная способность и удельное электросопротивление в сравнении с коксовым орешком.
