Патент на изобретение №2236390

(54) СТРОИТЕЛЬНЫЙ РАСТВОР

(57) Реферат:

Изобретение относится к строительным материалам и может быть использовано аналогично пенобетону. Техническим результатом является снижение коэффициента теплопроводности и улучшение теплозащитных свойств пенобетона. Строительный раствор, содержащий цемент, воду и пенообразующую добавку – стеарат, содержит в качестве цемента портландцемент, в качестве стеарата – стеарат калия С₁₇Н₃₅СООК и дополнительно наполнитель химического состава, мас.%: СаСО₃ – 65, MgCO₃ – 35, при следующем соотношении компонентов, мас.%: портландцемент 23 – 29, указанный наполнитель 55 – 61, стеарат калия 5 – 9, вода 7 – 11. 1 табл.

Изобретение относится к строительным материалам и может быть использовано аналогично пенобетону.

Известны строительные растворы с пенообразующей добавкой (У.К. Махамбетова, Т.К. Солтамбеков, З.А. Естемесов, “Современные пенобетоны”, СПб, 1997 г., с. 55-86), придающие определенные теплозащитные свойства пенобетону.

Однако эти растворы недостаточно повышают теплозащитные свойства пенобетона.

Наиболее близким по технической сущности и достигаемому положительному эффекту является строительный раствор (патент РФ №2139841, кл. С 04 В 38/10, 20.10.99).

Известный строительный раствор, содержащий цемент, песок и воду, в качестве пенообразующей добавки содержит раствор стеарата натрия – С₁₇Н₃₅СООNа, а в качестве песка – формовочный отход, при следующем соотношении компонентов, мас.%:

Цемент 24-28

Формовочный отход 56-60

Пенообразующая добавка “Квин”

на основе стеарата натрия С₁₇Н₃₅СООNа 8-10

Вода 6-8

Недостатком предложенного строительного раствора является недостаточное снижение коэффициента теплопроводности.

Задача, на решение которой направлено заявляемое изобретение, состоит в снижении коэффициента теплопроводности и улучшении теплозащитных свойств пенобетона.

Поставленная задача в предлагаемом решении достигается тем, что строительный раствор, содержащий цемент, воду и пенообразующую добавку – стеарат, содержит в качестве цемента портландцемент, в качестве стеарата – стеарат калия ₁₇Н₃₅СООК и дополнительно наполнитель химического состава, мас.%: СаСО₃ – 65, MgCO₃ – 35, при следующем соотношении компонентов, мас.%:

Портландцемент 23-29

Указанный наполнитель 55-61

Стеарат калия 5-9

Вода 7-11

Пенообразующая добавка на основе стеарата калия имеет плотность 1,08-1,12 г/см³. В качестве наполнителя в строительном растворе используется доломит молотый следующего химического состава, мас.%: СаСО₃ – 65, MgCO₃ – 35 с тонкостью помола, оцениваемой по остатку на сите №008, не более 15 мас.%.

Новым по сравнению с прототипом для понижения коэффициента теплопроводности является использование доломита молотого и в качестве пенообразующей добавки стеарата калия вместо стеарата натрия.

Пример конкретного выполнения.

1. Для приготовления строительного раствора дозируют портландцемент, доломит и воду.

2. Для приготовления пенообразующей добавки дозируют стеарат калия плотностью 1,08-1,12 г/см³ и при помощи пеногенератора превращают в пену с объемной массой 0,075 г/см³.

3. Отдозированные портландцемент, доломит молотый и воду тщательно перемешивают, получая цементно-доломитовый раствор.

4. К полученному цементно-доломитовому раствору добавляют пену и тщательно перемешивают до получения однородной растворной смеси.

5. Образцы в возрасте 28 суток, высушенные до постоянной массы, исследовались на теплопроводность.

6. Коэффициент теплопроводности определялся по ГОСТ 7076-87.

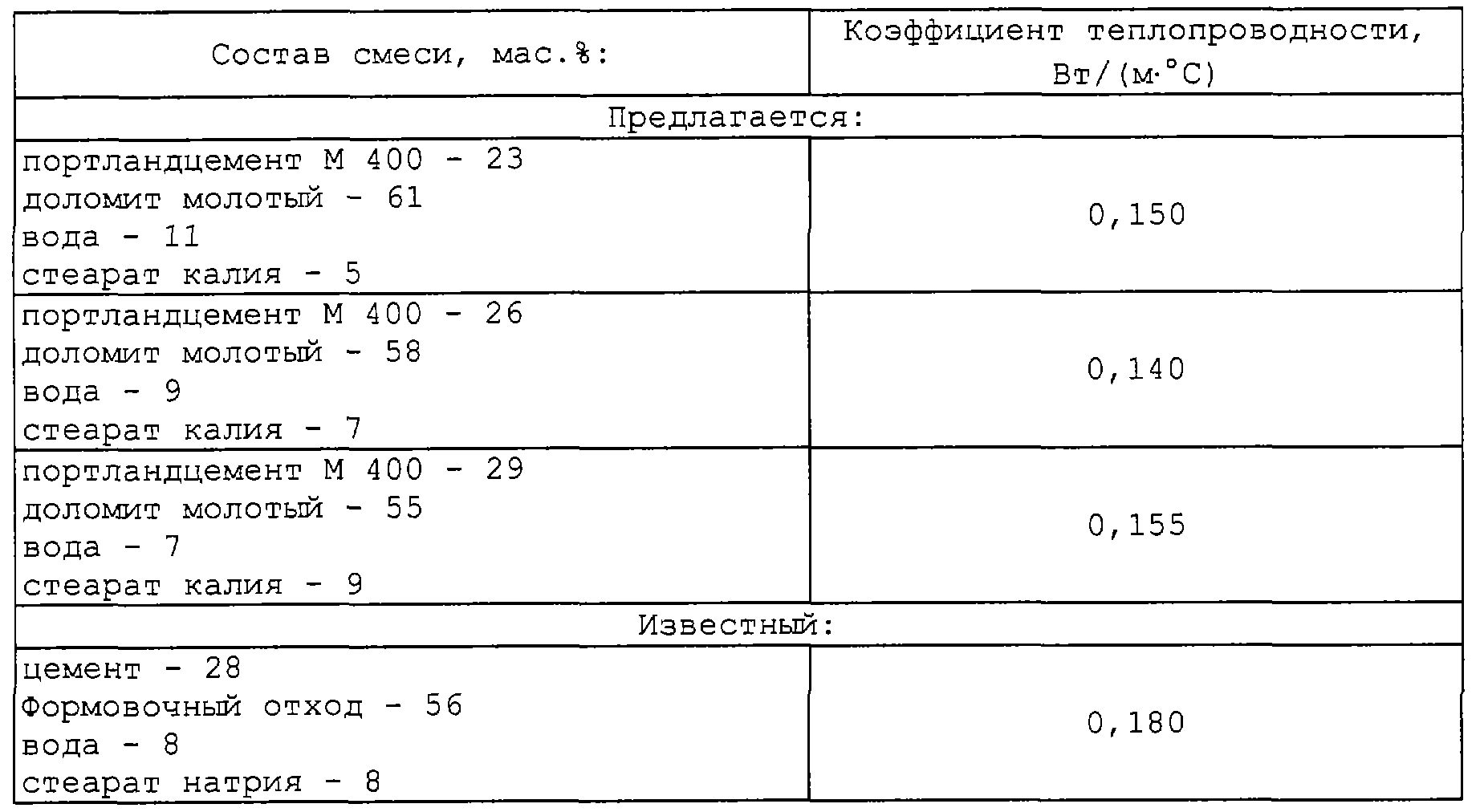

В таблице приведены примеры использования предлагаемого решения.

Анализ результатов, представленный в таблице, свидетельствует, что строительный раствор, в сочетании с указанными компонентами, содержащий пенообразующую добавку на основе стеарата калия, снижает коэффициент теплопроводности на 14–22%, т.е. достигается указанный технический эффект.

Формула изобретения

Строительный раствор, содержащий цемент, воду и пенообразующую добавку – стеарат, отличающийся тем, что он содержит в качестве цемента – портландцемент, в качестве стеарата – стеарат калия С₁₇Н₃₅СООК и дополнительно наполнитель химического состава, мас.%: СаСО₃ 65, MgCO₃ 35 при следующем соотношении компонентов, мас.%:

Портландцемент 23 – 29

Указанный наполнитель 55 – 61

Стеарат калия 5 – 9

Вода 7 – 11

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 16.12.2004

Извещение опубликовано: 10.12.2006 БИ: 34/2006
