Патент на изобретение №2235856
|
||||||||||||||||||||||||||
(54) СПОСОБ СЕЛЕКТИВНОЙ ИЗОЛЯЦИИ ВОДОПРИТОКОВ В НЕФТЯНЫЕ СКВАЖИНЫ КОМПОЗИЦИЯМИ НА ОСНОВЕ РАСТВОРОВ ПОЛИВИНИЛБУТИРАЛЯ (ВАРИАНТЫ)
(57) Реферат:

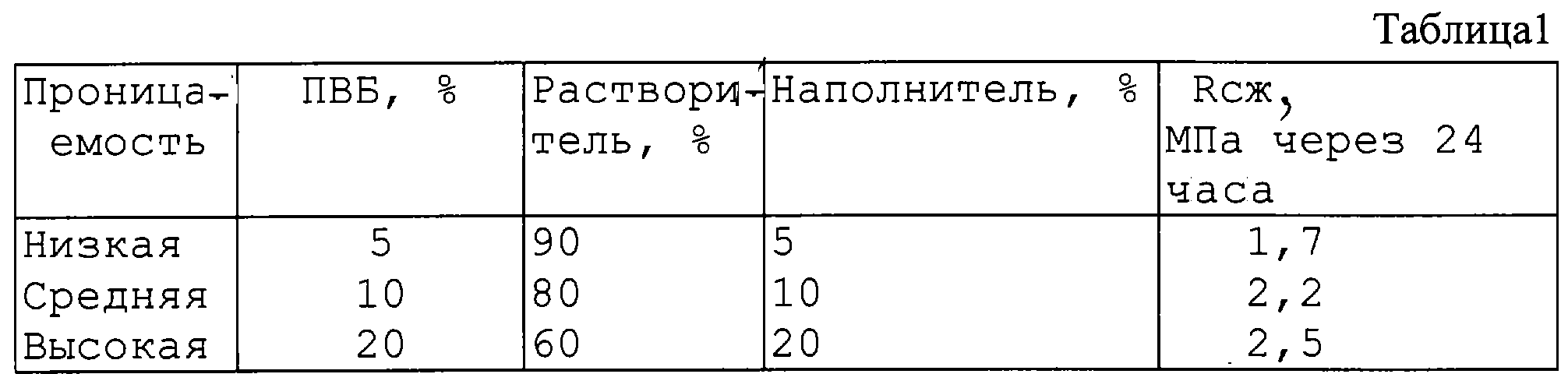

Настоящее изобретение относится к способу селективной изоляции водопритоков в нефтяные скважины и может найти применение в нефтедобывающих хозяйствах. Технический результат – увеличение коэффициента извлечения нефти из нефтяных пластов, подверженных обводнению, интенсификация добычи нефти изоляцией водопритоков в нефтяные скважины. В способе селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, при изоляции пласта с температурой до +600 C, в качестве раствора смолы используют спиртовой раствор пластифицированного дибутилфталатом и эфиром себациновой кислоты поливинилбутираля-ПВБ с растворителем метанолом или этанолом 90-100% концентрации, а в качестве наполнителя сажу или аэросил. Причем для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно, %: 5:90:5, 10:80:10, 20:60:20. В способ селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, при изоляции пласта с температурой от 60 до 170 Изобретение относится к нефтедобывающей промышленности и является способом изоляции водопритоков в нефтяные скважины. Известен способ селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем ее нагнетания в обводненные зоны пласта (см. например, Блажевич В.Н. и др. Обзор зарубежных патентов. Методы изоляции пластов при бурении и эксплуатации скважин. – ВНИИОЭНТ, 1972, с. 18-24). Задачей настоящего изобретения является создание водоизолирующего материала высокой механической прочности, пригодного для применения в условиях широкого интервала температур. В способе селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, при изоляции пласта с температурой до +600 C, в качестве раствора смолы используют спиртовой раствор пластифицированного дибутилфталатом и эфиром себациновой кислоты поливинилбутираля-ПВБ с растворителем метанолом или этанолом 90-100% концентрации, а в качестве наполнителя сажу или аэросил. Причем для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно, %: 5:90:5, 10:80:10, 20:60:20. В способ селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, при изоляции пласта с температурой от 60 до 1700 С, в качестве раствора смолы используют спиртовой раствор пластифицированного дибутилфталатом и эфиром себациновой кислоты поливинилбутираля-ПВБ с растворителем метанолом или этанолом 90-100% концентрации, а в качестве наполнителя сажу или аэросил, при этом в композицию дополнительно вводят модификаторы, об.%: эфир ортокремниевой кислоты 5 и 43%-ный раствор глиоксаля 3. Причем для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно, %: 5-10:80:5-10, 10-20:60:10-20, 20-30:40:20-30. Технологический процесс производства включает использование смеси, состоящей из поливинилбутираля в виде отхода производства автомобильных стекол, модифицированного дибутилфталатом и эфиром себациновой кислоты, растворителя и наполнителя. Причем для рабочей температуры от -60 до +60 Рабочий раствор образует при взаимодействии с пластовой водой продукты реакции – водоизолирующую массу, характеризующуюся высокими структурно-механическими и адгезионными свойствами. Водоизолирующая масса получается непосредственно в пласте путем закачки композиции на основе ПВБ. Процесс осуществляется в скважине с технически исправными колоннами. Обводненность добываемой продукции до 99%. Минерализация не ограничивается. Технологический процесс не требует точных сведений о местоположении водонасыщенных пластов и их интервалов. Для выбора технологической схемы проведения обработки на скважинах проводятся следующие геолого-промысловые исследования: а) конкретный минимально необходимый объем исследования определяют для каждой скважины индивидуальным планом работ; б) определяют приемистость скважины путем закачки воды при давлениях, допустимых на эксплуатационную колонну и не превышающих давления гидроразрыва пласта. (ПВБ-1) В качестве сырьевых материалов может быть использован поливинилбутираль в виде отходов производства, растворитель – метанол или этанол концентрации 90-100%, наполнитель – сажа, аэросил. (ПВБ-2) В качестве сырьевых материалов может быть использован поливинилбутираль в виде отходов производства, растворитель – метанол или этанол концентрации 90-100%, наполнитель – сажа, аэросил, глиоксаль в воде 43% раствора в количестве 3% от объема тампонирующей массы, эфир ортокремниевой кислоты 5%. Для приготовления тампонирующей композиции используют емкость с механической мешалкой и обогревательной рубашкой в интервале температур от 20 до 50 В емкость, снабженную перемешивающим устройством, производится загрузка расчетных весовых частей полимера и растворителя. В зависимости от состава тампонирующего материала и его вязкости перемешивание продолжаетсяч от 10 до 40 минут. После перемешивания композиция должна быть однородной по всему объему. Далее производится загрузка расчетных объемов наполнителя от 10 до 30% и модификатора раствора глиоксаля и эфира ортокремниевой кислоты для ПВБ-2. Состав композиции для ПВБ-1 приведен в таблице 1. Состав композиции для ПВБ-2 приведен в таблице 2. В указанные составы введены модификаторы – глиоксаль 3%, эфир ортокремниевой кислоты 5%. Формула изобретения
1. Способ селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, отличающийся тем, что при изоляции пласта с температурой до 60 2. Способ по п. 1, отличающийся тем, что для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно,%, 5:90:5, 10:80:10, 20:60:20. 3. Способ селективной изоляции водопритоков в нефтяные скважины композицией на основе раствора смолы с наполнителем путем нагнетания его в обводненные зоны пласта, отличающийся тем, что при изоляции пласта с температурой от 60 до 170 4. Способ по п.3, отличающийся тем, что для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно, %, 5-10:80:5-10, 10-20:60:10-20, 20-30:40:20-30. MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 05.10.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||

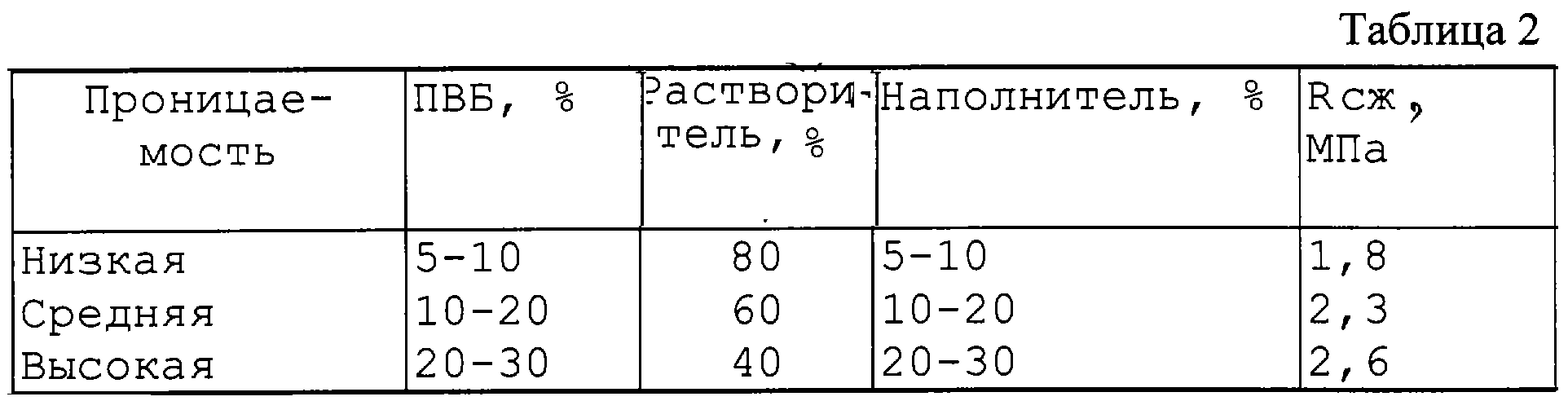

С, в качестве раствора смолы используют спиртовой раствор пластифицированного дибутилфталатом и эфиром себациновой кислоты поливинилбутираля-ПВБ с растворителем метанолом или этанолом 90-100% концентрации, а в качестве наполнителя сажу или аэросил, при этом в композицию дополнительно вводят модификаторы, об.%: эфир ортокремниевой кислоты 5 и 43%-ный раствор глиоксаля 3. Причем для пластов с низкой, средней, высокой проницаемостью соотношение в композиции ПВБ, растворителя и наполнителя составляет соответственно, %: 5-10:80:5-10, 10-20:60:10-20, 20-30:40:20-30. 2 с. и 2 з.п. ф-лы, 2 табл.
