Патент на изобретение №2235631
|
||||||||||||||||||||||||||
(54) НАПОЛНИТЕЛЬ ДЛЯ СУХОЙ ОТДЕЛОЧНО-ЗАЧИСТНОЙ ВИБРАЦИОННОЙ ОБРАБОТКИ ЛИТЫХ ЗАГОТОВОК ИЗ СПЛАВОВ ЦВЕТНЫХ МЕТАЛЛОВ
(57) Реферат:

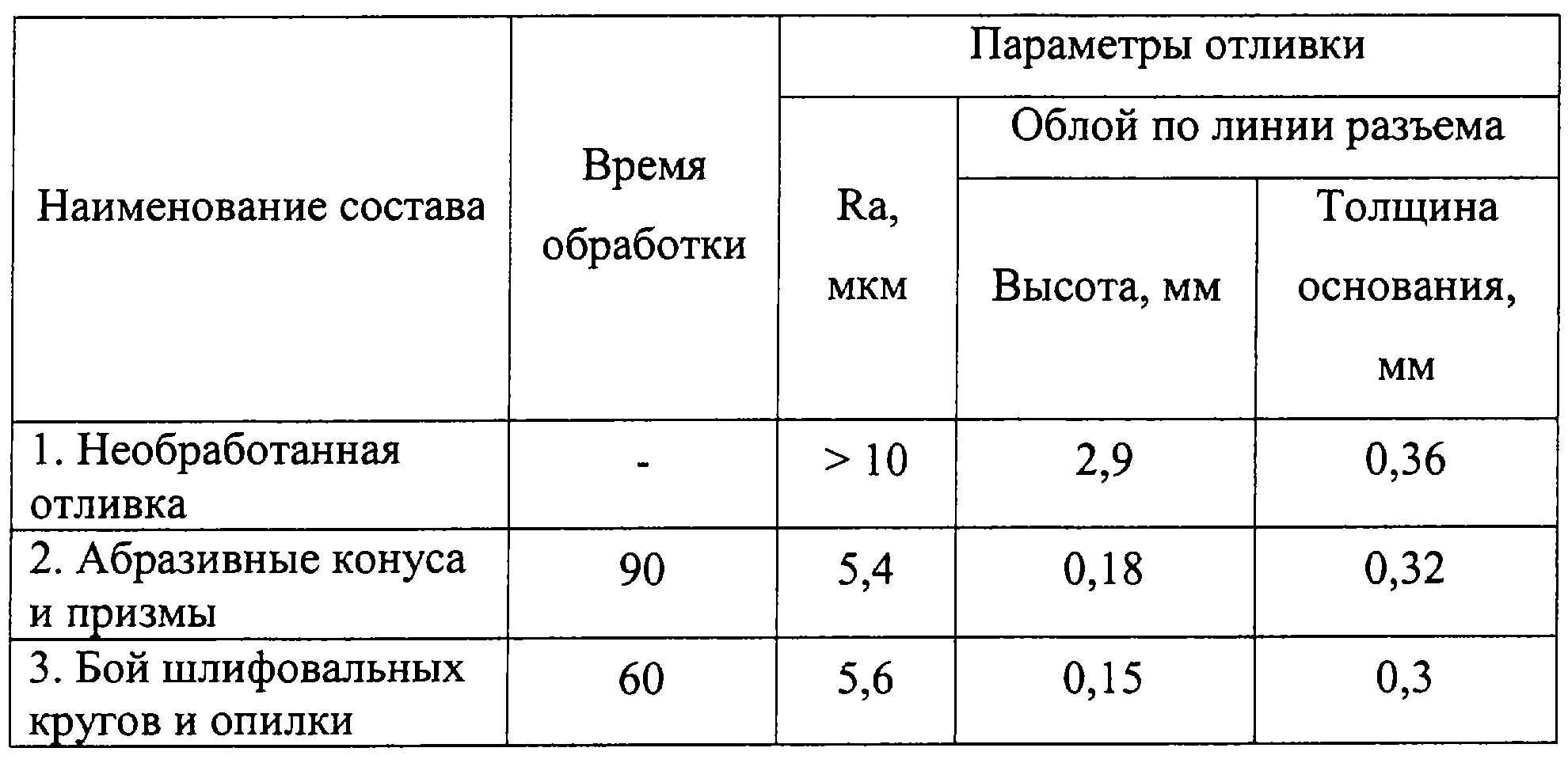

Изобретение относится к области машиностроения и может быть использовано в технологии обработки поверхности литых заготовок из медных (латунных), алюминиевых, цинковых и др. сплавов. Наполнитель используют для сухой отделочно-зачистной вибрационной обработки литых заготовок. Он содержит бой шлифовальных кругов в качестве режущего компонента и древесные опилки в качестве смягчающего компонента при следующем содержании компонентов, мас.% : бой шлифовальных кругов 75-82; древесные опилки 18-25. В результате повышается качество обрабатываемой поверхности, удаляются смазывающие материалы, имеющиеся на отливках, а также снижается шероховатость поверхности за счет смягчения ударов. 1 з.п. ф-лы, 1 табл. Изобретение относится к области машиностроения и может быть использовано в технологии обработки поверхности литых заготовок из медных (латуни), алюминиевых, цинковых и других сплавов. Известен наполнитель для сухой отделочно-зачистной вибрационной обработки литых заготовок из сплавов цветных металлов, содержащий в качестве режущего компонента бой шлифовальных кругов деталей (1). Недостатком известного наполнителя является то, что он не обеспечивает высокого качества обрабатываемой поверхности. Технический результат изобретения достигается тем, что в наполнителе для сухой отделочно-зачистной вибрационной обработки литых заготовок из сплавов цветных металлов, содержащем бой шлифовальных кругов в качестве режущего компонента, применены древесные опилки в качестве смягчающего компонента при следующем сочетании компонентов, мас.%: Бой шлифовальных кругов 75-82 Древесные опилки 18-25 Наиболее полно указанный технический результат достигается при применении в качестве режущих компонентов боя шлифовальных кругов типа 350 Изобретение используется при обработке сухим способом литых заготовок из медных (латуни), алюминиевых, цинковых и других сплавов. Литые заготовки загружают в вибробарабан и в этот же барабан загружают наполнитель. При этом соотношение отливок и наполнителя должно быть 70% и 10% соответственно при сохранении 20% свободной зоны. В качестве наполнителя берут отходы шлифовальных кругов, которые предварительно разбивают до определенных размеров (от 25 до 90 мм), и древесные опилки в определенном соотношении (наполнитель – 75-82%, древесные опилки – 18-25%). При использовании такой технологии обеспечивается высокая производительность и равномерность обработки всей поверхности, стабильное обеспечение параметров качества поверхности в пределах обработки всех партий отливок, более низкие затраты при проведении процесса, сокращение или полная ликвидация заточных операций отливок, улучшение условий труда. Применение боя шлифовальных кругов и древесных опилок дает более высокое качество обработки поверхности, обеспечивает удаление смазывающих материалов, имеющихся на отливках, снижает шероховатость поверхности за счет смягчения ударов. В таблице приводятся данные качества обработки литых заготовок с помощью предлагаемой технологии в сравнении с одной из применяемых в производстве технологий (абразивные конуса и призмы): Кроме того, применение такой технологии снижает себестоимость производства за счет применения материалов, которые обычно в виде отходов отправляются на свалку. Изобретение может быть использовано в технологии сухой отделочно-зачистной вибрационной обработки поверхности заготовок из медных (латуни), алюминиевых, цинковых и других сплавов, полученных методом литья под давлением. Источники информации 1. Бабичев А.П. “Вибрационная обработка деталей”, М.: Машиностроение, 1974, с.47. Формула изобретения
1. Наполнитель для сухой отделочно-зачистной вибрационной обработки литых заготовок из сплавов цветных металлов, содержащий бой шлифовальных кругов в качестве режущего компонента, отличающийся тем, что он содержит древесные опилки в качестве смягчающего компонента при следующем содержании компонентов, мас.%: Бой шлифовальных кругов 75-82 Древесные опилки 18-25 2. Наполнитель по п.1, отличающийся тем, что использован бой шлифовальных кругов типа 350 MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.02.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
