Патент на изобретение №2235137

(54) СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ КОВАНЫХ ВАЛКОВ ИЗ ЗАЭВТЕКТОИДНОЙ СТАЛИ ТИПА 150ХНМ

(57) Реферат:

Изобретение относится к области черной металлургии, а именно к термообработке кованых валков из заэвтектоидной стали для станов горячей прокатки. Техническим результатом изобретения является повышение эксплуатационных характеристик кованых валков за счет снижения балла карбидной сетки, получения мелкодисперсной структуры и повышения твердости до 320-360 НВ в рабочем слое валков. Сущность изобретения заключается в том, что в способе термической обработки кованых валков из заэвтектоидной стали типа 150ХНМ, включающем аустенизацию с охлаждением на воздухе и отпуск, поковку трижды нагревают в аустенитной области до температуры 1030-1050С, 820-840С, 910-930С, после каждого нагрева охлаждают на воздухе, дают промежуточную выдержку при 490-510С, а далее проводят отпуск при температуре 530-550С. Предлагаемый режим термообработки поковок из стали типа 150ХНМ состоит из трехкратной нормализации в аустенитной области: первая при температуре выше А_ст, вторая – при температуре А_с1, третья – при температуре вблизи А_ст и отпуска. 1 табл.

Изобретение относится к области черной металлургии, а именно к термообработке кованых валков из заэвтектоидной стали для станов горячей прокатки.

Известен способ термической обработки легированных заэвтектоидных сталей, включающий многократный нагрев и охлаждение после каждого нагрева на воздухе. Способ направлен на повышение однородности распределения карбидов и уменьшение карбидной сетки (авт. свид. СССР N 1719440, МПК C 21 D 1/78, опубл. 15.03.92). При этом сталь сначала нагревают до температуры А_ст+(100-200)С, затем циклируют путем нагрева до температуры (А_с1+50)-А_с1 и охлаждения до температуры ниже А_с1, причем нагрев осуществляют со скоростью 10-50С/с.

Также известен способ термической обработки литых валков из высокоуглеродистых сталей (авт. свид. СССР N 1696520, МПК C 21 D 9/38, опубл. 07.12.91). Данный способ включает двойную нормализацию и последующее охлаждение двумя воздушными потоками, направляемыми на охлаждаемые поверхности с диаметрально противоположных сторон с расстояния от центра отливки, равного 2-4 ее наибольшего габаритного размера, со скоростью 5-10 м/с. Это позволяет получить твердость рабочей поверхности и повышение износостойкости.

Прототипом заявляемого изобретения является способ термической обработки литых валков из заэвтектоидной стали, преимущественно из сталей марок 150ХНМФ и 150Х2НМФ (авт. свид. СССР N 1257108, МПК С 21 D 9/38, опубл. 15.09.86), в котором гомогенизацию ведут при 1080-1120С с выдержкой 4 ч, выдержку при температуре аустенизации 900-940С проводят в течение 6 ч, охлаждение после аустенизации осуществляют со скоростью 150-160С/ч, отпуск ведут при 500-550С в течение 4 ч, а окончательное охлаждение проводят на воздухе.

Способ направлен на сокращение длительности термической обработки при сохранении уровня механических свойств на глубине рабочего слоя литых валков.

Кованые валки имеют свои особенности по сравнению с литыми. После ковки и предварительной термообработки поковки из заэвтектоидной стали типа 150ХНМ наблюдается более крупнозернистая, чем в отливке, структура (зерно до 3 номера по ГОСТ 5639) и сплошная карбидная сетка до 5 балла ГОСТ 8233 по границам зерен.

Задачей изобретения является повышение эксплуатационных характеристик кованых валков за счет снижения балла карбидной сетки, получения мелкодисперсной структуры и повышения твердости до 320-360 НВ в рабочем слое валков.

Предлагаемый режим термообработки поковок из стали типа 150ХНМ состоит из трехкратной нормализации в аустенитной области: первая при температуре выше А_ст, вторая – при температуре выше А_с1, третья – при температуре вблизи A_cт и отпуска.

Сущность изобретения заключается в том, что в способе термической обработки кованых валков из заэвтектоидной стали типа 150ХНМ, включающем аустенизацию с охлаждением на воздухе и отпуск, поковку трижды нагревают в аустенитной области до температуры 1030-1050, 820-840, 910-930С, после каждого нагрева охлаждают на воздухе, дают промежуточную выдержку при 490-510С, а далее проводят отпуск при температуре 530-550С.

Аустенизация при температуре 1040С направлена на растворение вторичных и частично первичных (эвтектических) карбидов, а быстрое охлаждение – на фиксацию легирующих элементов в твердом растворе.

Вторая аустенизация при 830С способствует сфероидизации избыточного цементита и цементита перлита. После нее структура состоит из зернистого перлита и глобулярного цементита в теле зерна и по границам зерен. При этом цементитная сетка имеет разорванный вид и соответствует 2 баллу. Однако полученная твердость составляет 290 НВ, что недостаточно для износостойкости рабочего слоя валка.

Во время третьей аустенизации при температуре 920С избыточный цементит частично растворяется, легирующие элементы переходят в твердый раствор. Ускоренное охлаждение на воздухе до 500С фиксирует большую часть легирующих элементов в твердом растворе, тем самым упрочняя матрицу. После третьей аустенизации твердость рабочего слоя повышается и после отпуска 540С соответствует требуемому уровню, а микроструктура состоит из мелкодисперсного пластинчатого перлита и сфероидизированного избыточного цементита.

Пример. Обработке по предлагаемому режиму подвергались поковки валков из стали типа 150ХНМ диаметром 1050 мм, высотой 475 мм. Химический состав материала, мас.%: углерод 1,55; кремний 0,29; марганец 0,63; хром 1; никель 1,13; молибден 0,30; сера 0,005; фосфор 0,014. Поковки нагревались до t=104010C, выдерживались в течение 21 часа, охлаждались на воздухе до 490-500С, выдерживались при 50010С в течение 8 часов для выравнивания температуры по сечению. Затем нагревались до 92010С с выдержкой в течение 23 часов, охлаждались на воздухе до 490-500С с последующей выдержкой при 500±10C в течение 8 часов, нагревались до 92010С с выдержкой в течение 20 часов, охлаждались на воздухе до 490-500C. Далее нагревались до 54010С, выдерживались в течение 12 часов и охлаждались со скоростью не более 20C/ч до температуры 150С, далее – на воздухе.

Во всех случаях нагрев осуществлялся со скоростью не выше 30C/ч.

После термообработки оценивали твердость поковки и микроструктуру в рабочем слое глубиной 50 мм от наружной поверхности. Поковки имели мелкодисперсную структуру, размер зерна которой соответствовал 11 номеру. Карбидная сетка по границам зерен была разорванной и соответствовала 2-3 баллу.

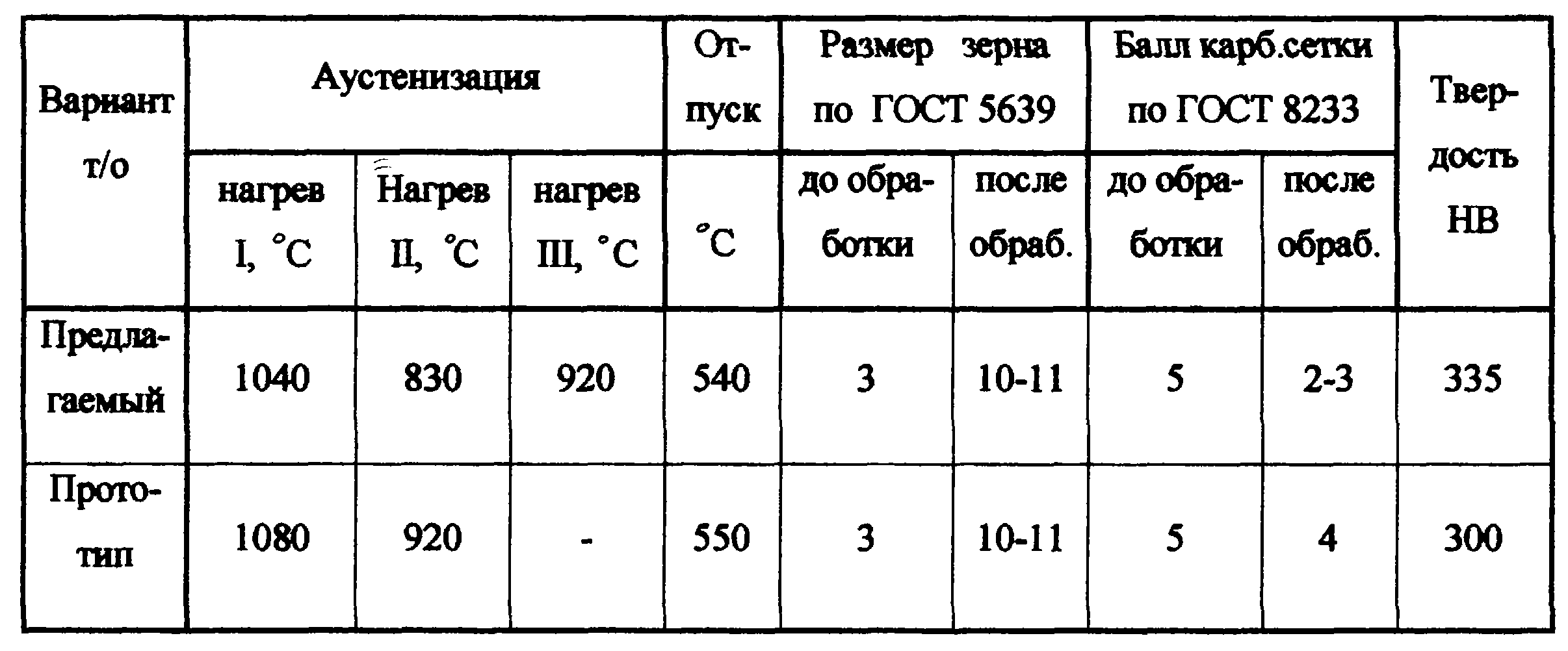

В таблице приведены значения твердости и балла карбидной сетки металла поковок из стали 150ХНМ в предлагаемом режиме и режиме способа, выбранного в качестве прототипа – двойная аустенизация с охлаждением на воздухе до 500С и отпуск.

Как видно из приведенных данных, предлагаемый способ за счет дополнительной сфероидизации при 820С позволяет увеличить равномерность распределения избыточного цементита и снизить средний балл карбидной сетки с 5 (до термообработки) до 2-3, тогда как обработка по режиму прототипа (известного способа) снижает балл карбидной сетки только до 4. Кроме того, введение дополнительного нагрева на 820С привело к увеличению твердости металла до 335 НВ по сравнению с твердостью 300 НВ после режима прототипа, что объясняется большей степенью легирования матрицы.

Формула изобретения

Способ термической обработки кованых валков из заэвтектоидной стали типа 150ХНМ, включающий аустенизацию с охлаждением на воздухе и отпуск, отличающийся тем, что поковку трижды нагревают в аустенитной области до температуры 1030-1050С, 820-840С, 910-930С, после каждого нагрева охлаждают на воздухе до 490-500С и дают промежуточную выдержку при 490-510С, а затем проводят отпуск при температуре 530-550С.

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 13.09.2008

Извещение опубликовано: 20.08.2010 БИ: 23/2010
