Патент на изобретение №2235079

(54) ВЯЖУЩЕЕ ДЛЯ ИЗГОТОВЛЕНИЯ РАДИАЦИОННО-ЗАЩИТНЫХ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

(57) Реферат:

Изобретение относится к составам серных вяжущих и может быть использовано для изготовления серного бетона, предназначенного для защиты от радиации, а также для заливки швов футеровки, аппаратуры и строительных конструкций, эксплуатирующихся в условиях воздействия ионизирующих излучений. Технический результат – повышение средней плотности и прочности вяжущего. Вяжущее для изготовления радиационно-защитных строительных материалов включает, мас.%: серу – 32,31…41,32; барит с удельной поверхностью 250 м²/кг – 57,74…67,21; добавку – смесь парафина, сажи и керосина в соотношении 1:1:1 по массе – 0,48…0,96. 2 табл.

Изобретение относится к составам серных вяжущих и может быть использовано для изготовления серного бетона, предназначенного для защиты от радиации, а также для заливки швов футеровки, аппаратуры и строительных конструкций, эксплуатирующихся в условиях воздействия ионизирующих излучений.

Известно вяжущее (а.с. №1662983, С 04 В 28/36), включающее, мас.%:

Смесь кварцевых порошков с удельной

поверхностью 200 и 2000 см²/г

в соотношении 3:1 41…53

Тетрабром-п-крезол 2…4

Сера Остальное

Недостатком этого вяжущего является использование дорогостоящей и потенциально опасной для здоровья человека бромсодержащей органической добавки – тетрабром-п-крезол.

Наиболее близкое по своей технической сути и достигаемому результату является серное вяжущее (RU 2153714 С1, опубл. 27.07.2000), содержащее наполнитель из ультраосновной породы, кварцита или серпентанита, используемое для изготовления радиационно-защитных материалов.

Цель изобретения – повышение средней плотности и прочности вяжущего.

Поставленная цель достигается тем, что вяжущее, включающее серу и наполнитель, в качестве наполнителя содержит барит с удельной поверхностью 250 м²/кг и дополнительно добавку – смесь парафина, сажи и керосина в соотношении 1:1:1 по массе при следующем содержании компонентов, мас.%:

Сера 32, 31…41, 32

Указанный барит 57, 74…67, 21

Указанная добавка 0,48…0,96

Для приготовления вяжущего использовали техническую серу, соответствующую требованиям ГОСТ 127-76.

Применение в качестве наполнителя барита, имеющего среднюю плотность 4300 кг/м³ и удельную поверхность 250 м²/кг, позволяет повысить как среднюю плотность, так и прочность вяжущего.

Введение в состав вяжущего добавки, состоящей из нетоксичных веществ – парафина, сажи и керосина в соотношении 1:1:1 по массе позволяет увеличить подвижность смеси, прочность и защитные свойства вяжущего от действия нейтронного излучения.

Вяжущее готовят следующим образом. В расплавленную при температуре 150…160°С серу вводят отдозированные количества парафина, сажи и керосина, смесь перемешивают до получения однородной массы. Затем вводят нагретый до температуры 150…160°С барит и смесь вновь тщательно перемешивают, 5…10 минут выдерживают при температуре 150…160°С и укладывают в нагретые металлические формы. После охлаждения в течение 30…40 минут формы подвергают распалубке.

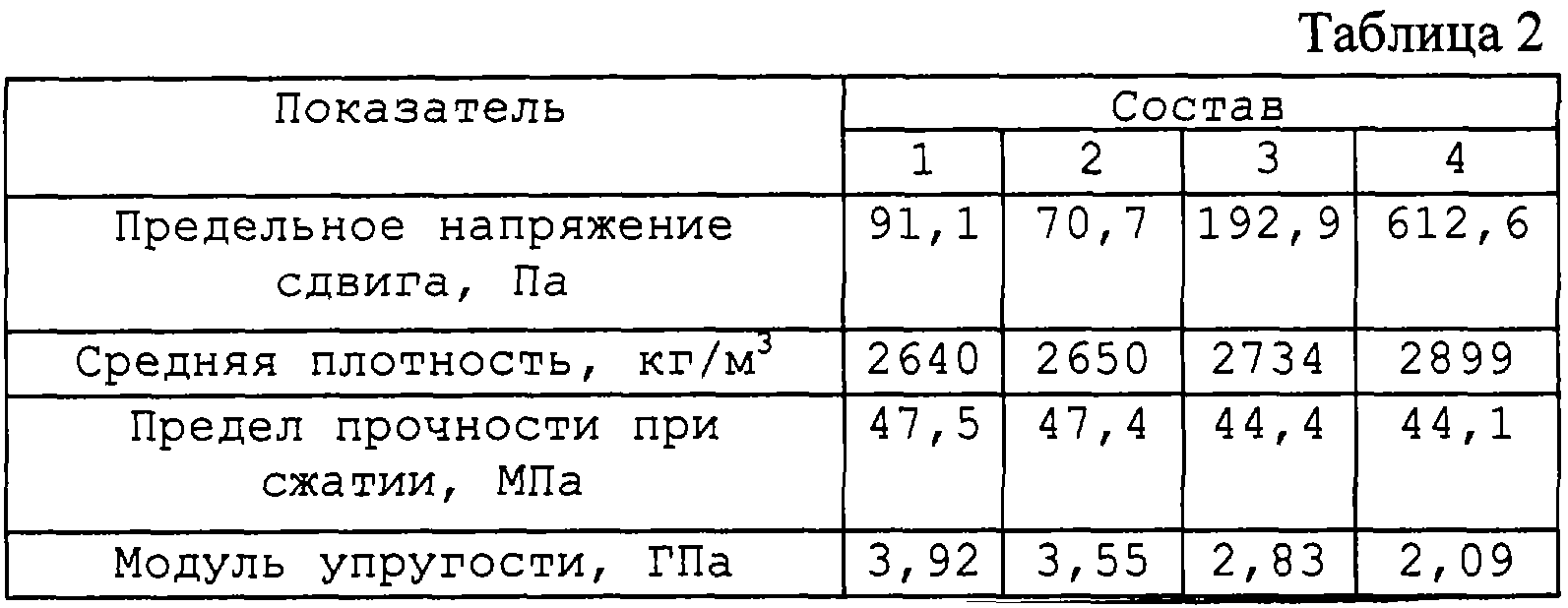

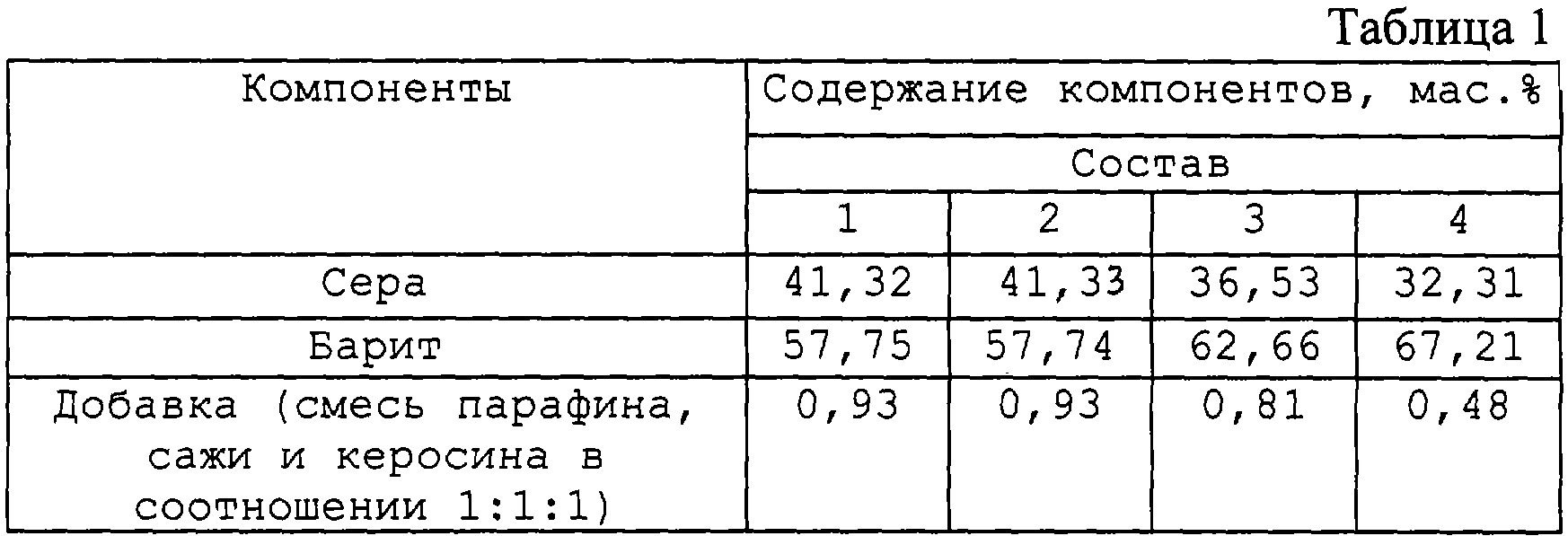

Составы предлагаемого вяжущего приведены в табл.1, а его свойства – в табл.2.

Как видно из табл.2, предлагаемое вяжущее обладает реологическими свойствами литьевых и подвижных смесей, высокой средней плотностью и более высоким (в 1,38…1,45 раза) пределом прочности при сжатии.

Формула изобретения

Вяжущее для изготовления радиационно-защитных строительных материалов, включающее серу и наполнитель, отличающееся тем, что оно содержит в качестве наполнителя барит с удельной поверхностью 250 м²/кг и дополнительно добавку – смесь парафина, сажи и керосина в соотношении 1:1:1 по массе при следующем соотношении компонентов, маc.%:

Сера 32,31-41,32

Указанный барит 57,74-67,21

Указанная добавка 0,48-0,96

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 27.10.2006 БИ: 30/2006
