Патент на изобретение №2234849
|
||||||||||||||||||||||||||
(54) ИМПЕДАНСОМЕТРИЧЕСКИЙ СПОСОБ ДИАГНОСТИКИ ВОСПАЛИТЕЛЬНЫХ ПРОЦЕССОВ В ПОЗВОНОЧНИКЕ
(57) Реферат: Изобретение относится к медицине и может быть использовано для диагностики туберкулеза и гематогенного остеомиелита позвоночника. Осуществляют измерение электрического сопротивления тканей между двумя парами электродов, расположенными паравертебрально, симметрично относительно остистых отростков позвонков. При уменьшении отношения электрического импеданса какого-либо позвонка к импедансу выше- или нижележащего позвонка менее 0,8 диагностируют воспалительный процесс. Способ позволяет проводить диагностику туберкулеза и гематогенного остеомиелита позвоночника. 1 ил., 1 табл. Изобретение относится к медицине и может быть использовано для диагностики туберкулеза и гематогенного остеомиелита позвоночника. Недостатки указанного способа следующие: Исследование производится по двухэлектродной схеме, которая позволяет измерять только электрический импеданс кожи (Кореневский Н.А., Попечителев Е.П., Филист С.А. Проектирование электронной медицинской аппаратуры для диагностики и лечебных воздействий: Монография / Курская городская типография, Курск. – 1999. – 537 с.), при этом можно оценить выраженность неврологических расстройств, состояние вегетативной нервной системы, но не состояние позвоночника. Задачей настоящего изобретения является разработка способа импедансометрического исследования позвонков, позволяющего проводить диагностику туберкулеза и гематогенного остеомиелита позвоночника. Поставленная задача решается тем, что производится измерение электрического сопротивления тканей между двумя парами электродов, расположенными паравертебрально, симметрично относительно остистых отростков позвонков. Преимуществом способа является применение четырехэлектродной схемы измерения, позволяющей исследовать электрический импеданс непосредственно позвонков. При возникновении в них воспалительного процесса происходит разрушение костной структуры и замещение ее воспалительным субстратом (гной, казеозные массы и т.п.), обладающим большей электропроводностью, что приводит к снижению электрического импеданса позвонков. Способ осуществляется следующим образом (см. чертеж). Электродные пары (Э1, Э2 и Э3, Э4) накладываются на кожу паравертебрально в проекции исследуемого позвонка 1, симметрично относительно линии остистых отростков. Регистрируется электрическое сопротивление между парами электродов. Затем электродные пары перемещаются в проекцию следующего позвонка и снова регистрируют электрическое сопротивление. Таким образом осуществляется импедансометрическое картирование позвоночника. Если отношение электрического импеданса какого-либо позвонка к импедансу выше- или нижележащего позвонка менее 0,8, диагностируют воспалительный процесс. Апробация способа проводилась на 20 пациентах с туберкулезом и гематогенным остеомиелитом позвоночника. Проведенное исследование показало, что вне зоны поражения электрический импеданс позвонков плавно увеличивается в каудальном направлении и отношение электрического импеданса вышележащего позвонка к импедансу нижележащего 0,9  0,1. При возникновении воспалительного процесса происходит резкое падение импеданса пораженных позвонков относительно как нижележащих, так и вышележащих позвонков.

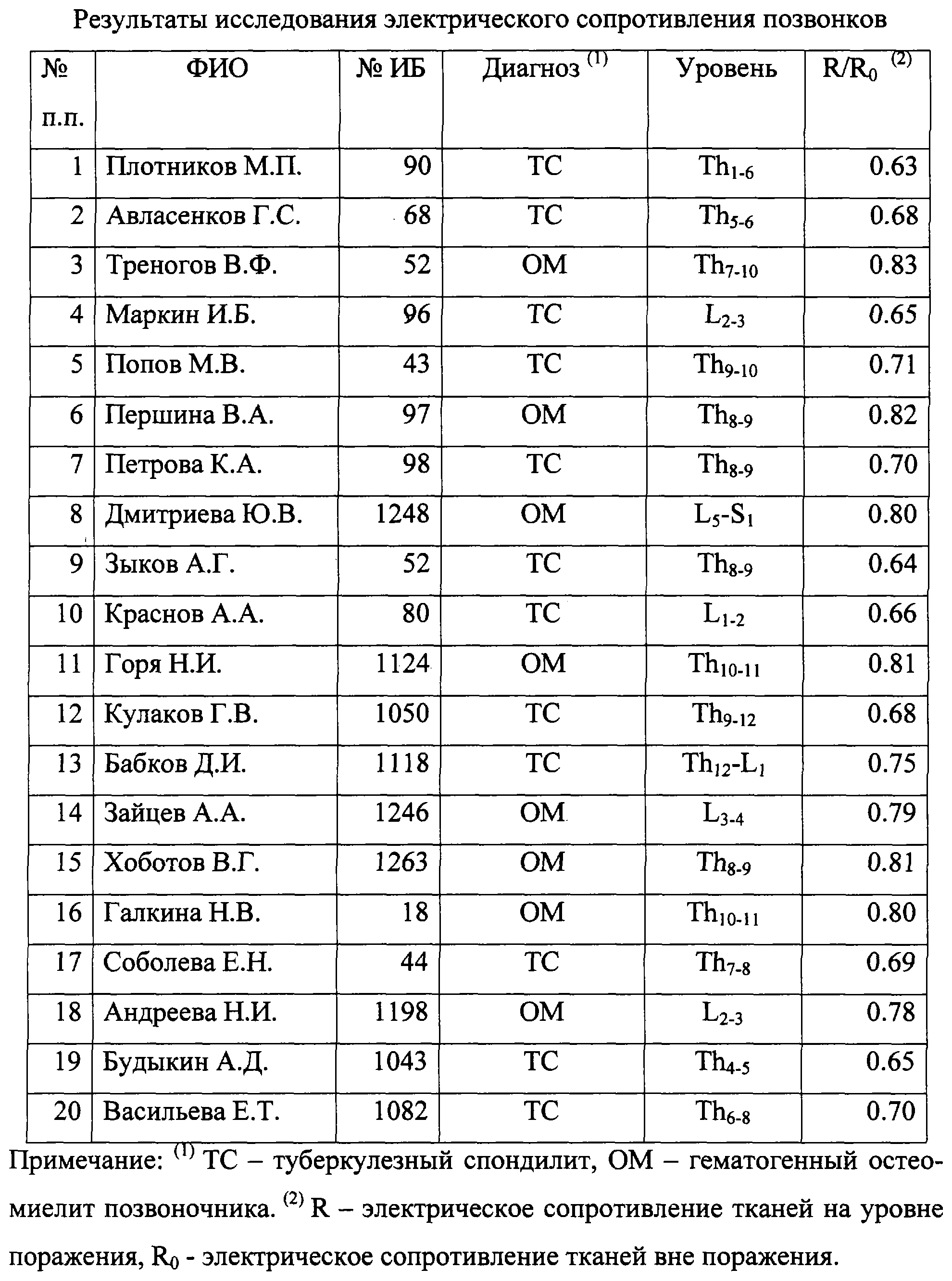

В таблице приведены результаты измерения электрического импеданса пораженных позвонков. Представленные данные свидетельствуют, что при воспалительных заболеваниях позвоночника отмечается выраженное снижение импеданса пораженных позвонков, который составляет 0,70,1 относительно импеданса позвонков вне поражения, что говорит о высокой информативности способа.
Формула изобретения Импедансометрический способ диагностики воспалительных процессов в позвоночнике, включающий измерение электрического сопротивления тканей в паравертебральных областях и регистрацию результатов, отличающийся тем, что производят измерение электрического сопротивления по четырехэлектродной схеме, при этом измерительные электроды расположены симметрично относительно линии остистых отростков, и при уменьшении отношения электрического импеданса какого-либо позвонка к импедансу выше- или нижележащего позвонка менее 0,8 диагностируют воспалительный процесс. РИСУНКИ
MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 06.11.2005
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
