Патент на изобретение №2234644
|
||||||||||||||||||||||||||
(54) БИОЭНЕРГЕТИЧЕСКИЙ КОМПЛЕКС

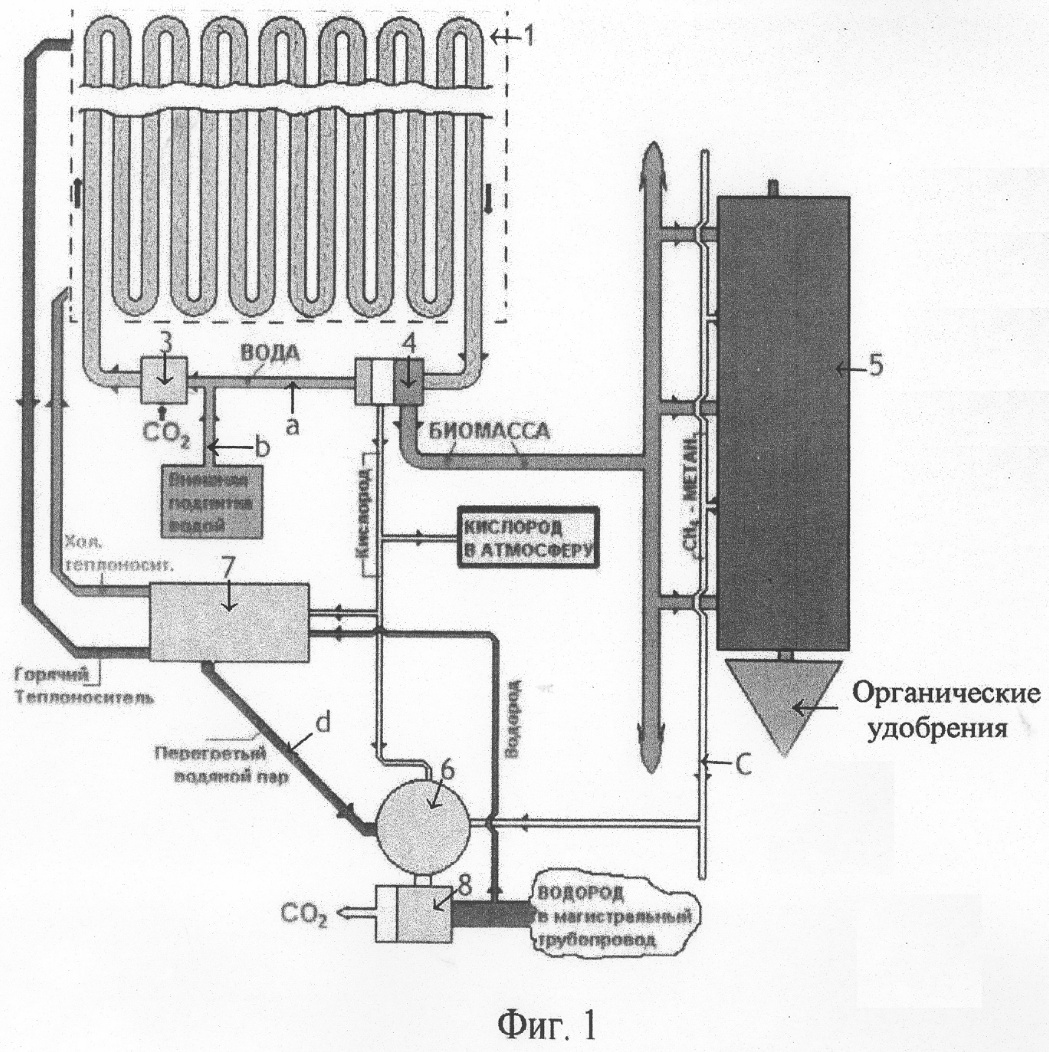

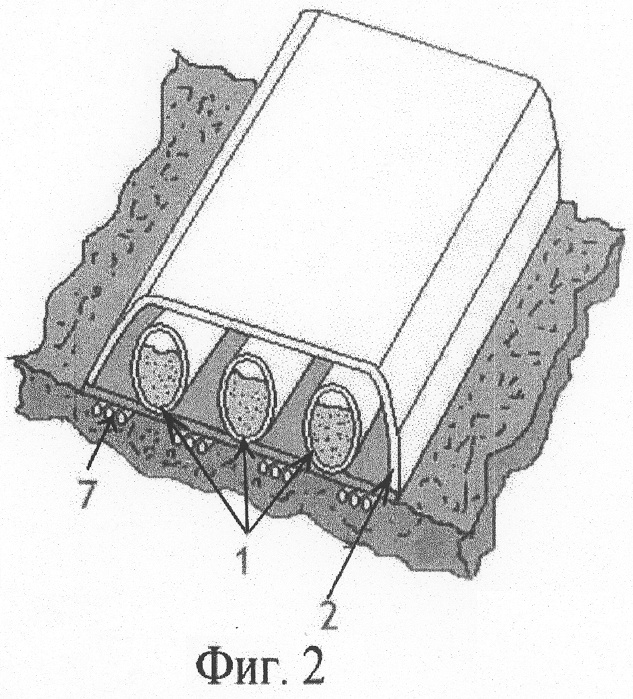

(57) Реферат: Изобретение относится к области энергетики и сельского хозяйства и может быть использовано при производстве энергоносителя – водорода – и производстве корма для скота. Биоэнергетический комплекс представляет собой конвертор и концентратор солнечной энергии, в котором размещен реактор для получения биомассы, связанный с одной стороны с сатуратором, а с другой – с разделителем смеси на биомассу и воду, после чего биомасса поступает в генератор производства метана, комплекс содержит тепловой насос для отвода тепла от реактора, связанный с конвертором, и разделитель газовой смеси на водород и углекислый газ. Изобретение должно обеспечить утилизацию углекислого газа. 1 ил. Предложение относится к области энергетики и сельского хозяйства и может быть использовано при производстве универсального энергоносителя – водорода. Известно устройство, включающее концентратор солнечной энергии и конвертор (см. описание к а.с. №1190154, кл. F 24 J 1/00). Однако известное устройство не позволяет одновременно с производством энергоносителя утилизировать углекислый газ. Целью предлагаемого изобретения является осуществление возможности утилизации углекислого газа. Цель может быть достигнута за счет того, что предложенный комплекс включает размещенный в концентраторе солнечной энергии реактор для получения биомассы, связанный с одной стороны с сатуратором, а с другой – с разделителем биомассы и воды, после чего биомасса поступает в генератор производства метана, причем комплекс содержит тепловой насос для отвода тепла от реактора, связанный с конвертором и разделителем газов. Предложенное устройство поясняется чертежами, где на фиг.1 представлена схема биоэнергетического комплекса; на фиг.2 – реактор с концентратором солнечной энергии в разрезе. Биоэнергетический комплекс включает змеевидный реактор 1 с концентратором 2 (фиг.2), сатуратор 3, связанный с разделителем биомассы 4 трубопроводом “а”, в сатуратор 3 поступает вода по трубопроводу “b”, генератор 5 по переработке биомассы, откуда метан по трубопроводу “с” поступает в конвертор 6, в который одновременно по трубопроводу “d” поступает из теплового насоса 7 водяной пар, и разделитель 8, в который поступает конвертированный газ. Работает устройство следующим образом. По трубопроводам “а” и “б” соответственно поступают в сатуратор вода и вода со спорами биомассы, из сатуратора полученная водогазовая смесь поступает в реактор 1, размещенный в концентраторе 2, где под действием реакции фотосинтеза происходит наращивание биомассы, которая затем поступает в разделитель 4, например фильтр-пресс, где биомассу отделяют от воды, после чего вода поступает обратно через сатуратор 3 в реактор 1, а биомасса поступает в генератор 5 для преобразования ее в метан и органическое удобрение, затем метан по трубопроводу “с” поступает в конвертор 6, куда одновременно поступает по трубопроводу “d” из теплового насоса 7 водяной пар, из конвертора 6 прореагированная смесь поступает в разделитель газа 8, откуда водород подают потребителю, а углекислый газ подают обратно в реактор, и цикл повторяется. Формула изобретения Биоэнергетический комплекс, включающий концентратор солнечной энергии и конвертор, отличающийся тем, что он включает размещенный в концентраторе реактор для наращивания биомассы, связанный с одной стороны с сатуратором, а с другой – с разделителем на биомассу и воду, после чего биомасса поступает в генератор производства метана, причем комплекс содержит тепловой насос для отвода тепла от реактора, связанный с конвертором, и разделитель газовой смеси на водород и углекислый газ. РИСУНКИ
MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 12.09.2006
Извещение опубликовано: 20.08.2007 БИ: 23/2007
|
||||||||||||||||||||||||||
