Патент на изобретение №2234476

(54) ШПАКЛЕВКА

(57) Реферат:

Изобретение относится к составам шпаклевок и может найти применение при отделке внутренних поверхностей ограждающих конструкций зданий. Шпаклевка, включающая жидкое стекло, наполнитель, воду, в качестве наполнителя содержит глину, содержащую карбонат кальция СаСО₃ в количестве 2-12% и обработанную раствором соды Na₂СО₃ в соотношении СаСО₃ : сода = 1:1 и обожженную при температуре 350С в течение 1 ч, при следующем соотношении компонентов, мас.%: жидкое стекло 15-20, указанная глина 55,5-65,6, сода 1,1-7,8, вода 15-20. Техническим результатом является повышение физико-механических показателей покрытия, также и при введении пигментов. 2 табл.

Изобретение относится к составам шпаклевок и может найти применение при отделке внутренних поверхностей ограждающих конструкций зданий.

Известна композиция, включающая жидкое стекло, песок, молотый граншлак, латексно-меловую суспензию, воду (а.с. СССР 889640, кл. С 04 В 28/26, 1979).

Известна также композиция, включающая жидкое стекло, тальк, мел, фторопластовый лак, воду (а.с. СССР 1470715, С 04 В 28/26, 1989).

Сущность изобретения заключается в том, что шпаклевка, включающая жидкое стекло, наполнитель, воду, в качестве наполнителя содержит глину, содержащую карбонат кальция СаСО₃ в количестве 2-12% и обработанную раствором соды Na₂СО₃ в соотношении СаСО₃ : сода = 1:1 и обожженную при температуре 350С в течение 1 ч при следующем соотношении компонентов, мас.%:

Жидкое стекло 15-20

Глина 55,5-65,6

Сода 1,1-7,8

Вода 15-20

При обработке глины, содержащей карбонат кальция, содой происходит химическое взаимодействие между компонентами с образованием Na₂CaSiО₄, который обладает дополнительными вяжущими свойствами.

Приготовление шпаклевки осуществляется следующим образом. Глину затворяют раствором соды и перемешивают в течение 2-3 мин, после чего полученную массу сушат при температуре 350С. Затем в растворомешалке жидкое стекло перемешивают с водой и полученным после сушки порошком обработанной глины, а затем перетирают на краскотерке. Полученную однородную массу наносят на отделываемую поверхность шпателем.

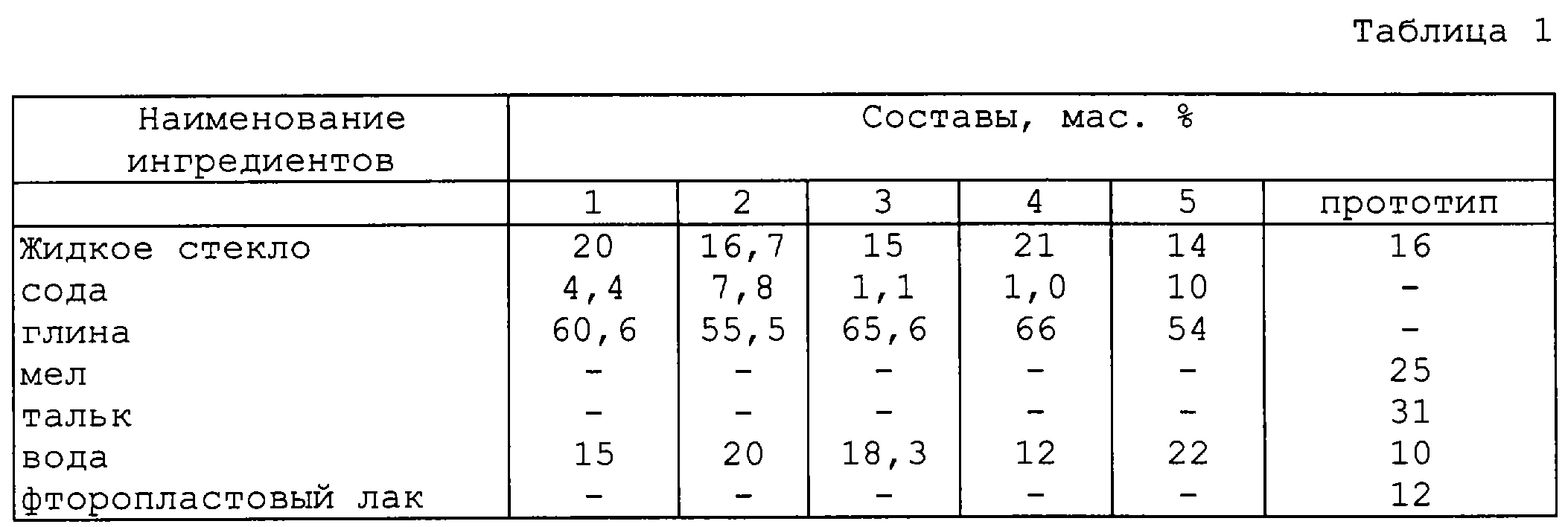

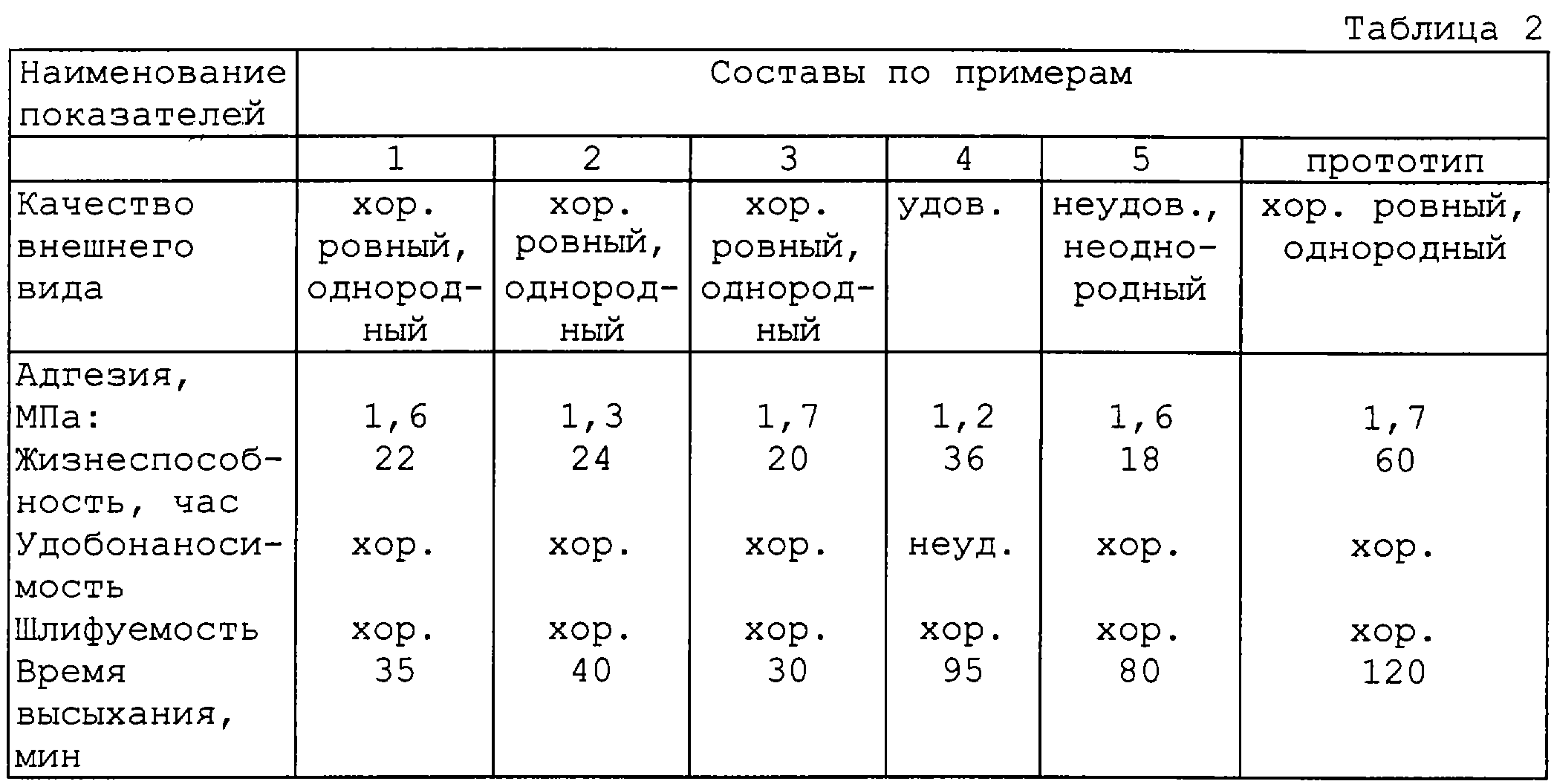

Конкретные примеры составов и их свойства приведены в табл.1, 2.

Составы IV, V характеризуются низкой прочностью сцепления и неудовлетворительным качеством внешнего вида покрытий.

Предложенное сочетание и соотношение компонентов шпаклевки обеспечивает повышенные физико-механические показатели покрытия также и при введении пигментов.

Формула изобретения

Шпаклевка, включающая жидкое стекло, наполнитель, воду, в качестве наполнителя содержит глину, содержащую карбонат кальция CaCO₃ в количестве 2-12% и обработанную раствором соды Na₂СО₃ в соотношении CaCO₃ : сода = 1:1 и обожженную при тeмпературе 350С в течение 1 ч при следующем соотношении компонентов, мас.%:

Жидкое стекло 15-20

Глина 55,5-65,6

Сода 1,1-7,8

Вода 15-20

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 24.05.2004

Извещение опубликовано: 20.09.2006 БИ: 26/2006

TK4A – Поправки к публикациям сведений об изобретениях в бюллетенях “Изобретения (заявки и патенты)” и “Изобретения. Полезные модели”

Напечатано: Дата досрочного прекращения действия 24.05.2004

Следует читать: Дата досрочного прекращения действия 10.11.2002

Номер и год публикации бюллетеня: 26-2006

Код раздела: MM4A

Извещение опубликовано: 10.10.2006 БИ: 28/2006
