Патент на изобретение №2233901
|
||||||||||||||||||||||||||
(54) СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ
(57) Реферат: Изобретение относится к металлургии и может быть использовано в литейном производстве для получения отливок с повышенной термостойкостью, например для отливок поршней двигателей внутреннего сгорания. Предложен сплав на основе алюминия, содержащий следующие компоненты, вес.%: цирконий 0,01-0,2, кремний 10-25, железо 0,5-1,0, марганец 0,01-0,2, медь 0,2-0,8, магний 0,01-0,1, вольфрам 0,003-0,03, алюминий – остальное. Техническим результатом изобретения является получение жаропрочного сплава с высокими показателями прочности при повышенной температуре, обладающего также низкими показателями линейного расширения при 20-3000С. 2 табл. Изобретение относится к металлургии, в частности, может быть использовано в литейном производстве для получения отливок с повышенной термостойкостью, например для отливок поршней двигателей внутреннего сгорания. Известен литейный сплав (а.с. №464641) следующего состава, вес.%: Цирконий 0,02-0,2 Кремний 11-15,2 Железо 0,6-0,8 Марганец 0,07-0,15 Титан 0,02-0,2 Алюминий Остальное Недостаток этого сплава состоит в недостаточной прочности при повышенных температурах (200-300  С).
Известен сплав (а.с. №551393) следующего состава, вес.%:
Цирконий 0,1-0,8
Кремний 11-19
Медь 2,0-3,5
Титан 0,01-0,02
Алюминий Остальное
Недостатком данного сплава является также недостаточно высокий показатель прочности при повышенных температурах (200-300С).
В качестве прототипа принят сплав (а.с. №433233) следующего состава, вес.%:
Цирконий 0,2-0,8
Кремний 20-25
Марганец 0,8-1,5
Магний 0,5-1,5
Медь 0,5-1,5
Алюминий Остальное
Состав данного сплава наиболее близок к предлагаемому по содержанию наиболее массового компонента – кремния. Сплав также обладает низкими свойствами при повышенной температуре (200-300С).
Задачей изобретения является разработка состава алюминиевого жаропрочного сплава с высокими показателями прочности при повышенной температуре.
Техническим результатом изобретения является получение сплава с низкими показателями линейного расширения при 20-300С.
Указанный технический результат достигается тем, что сплав, содержащий цирконий, кремний, железо, марганец, медь и магний, дополнительно содержит вольфрам при следующем соотношении компонентов, вес.%:
Цирконий 0,01-0,2
Кремний 10-25
Железо 0,5-1,0
Марганец 0,01-0,2
Медь 0,2-0,8
Магний 0,01-0,1
Вольфрам 0,003-0,03
Алюминий Остальное

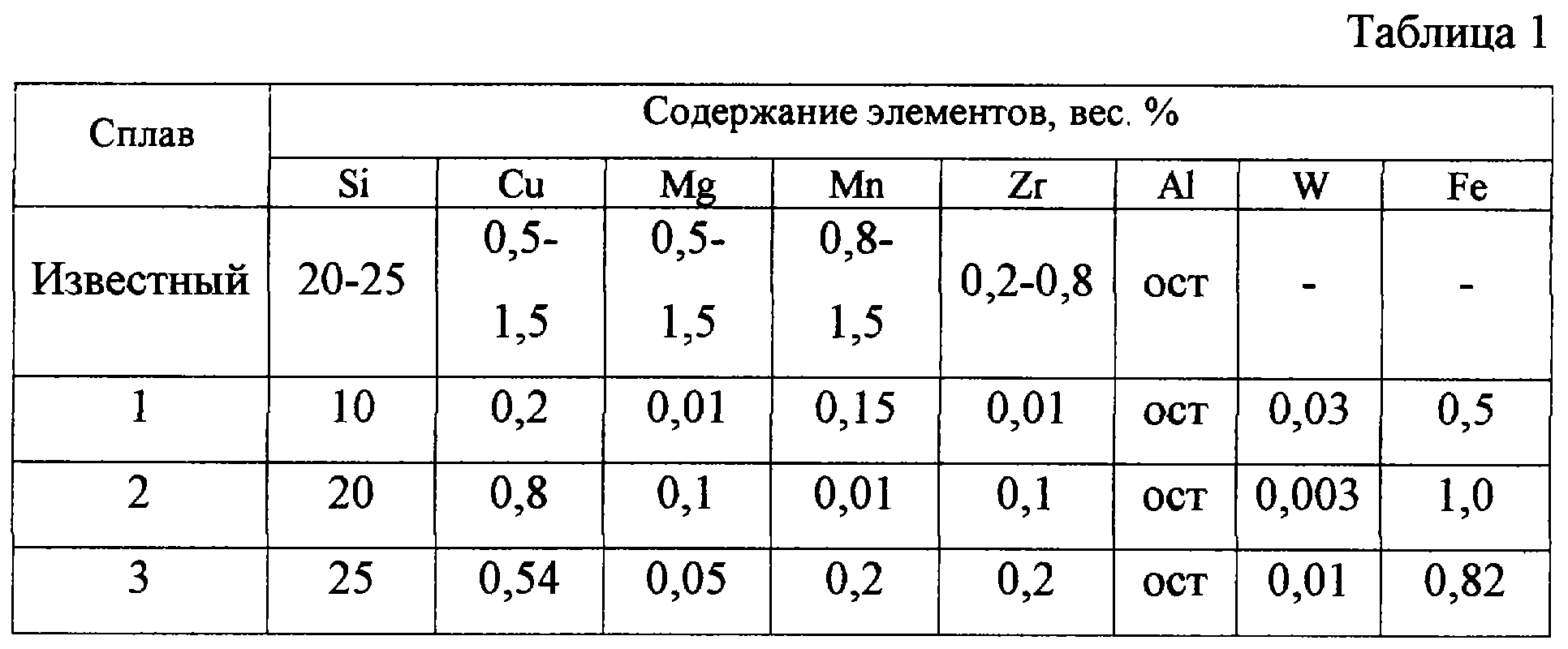

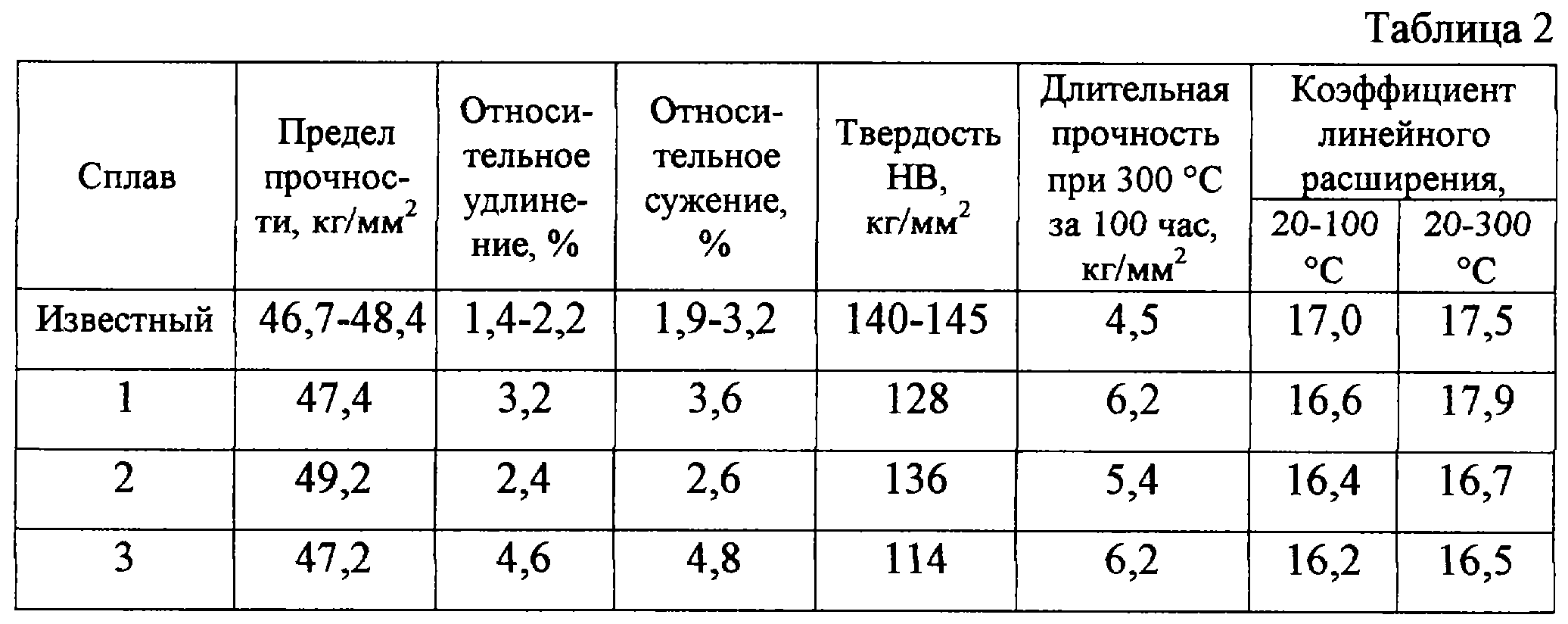

Проведена серия плавок по легированию алюминия циркониевой лигатурой. В качестве исходного сплава брали технически чистый алюминий, расплавляли в электрической печи в графитовом тигле. Перегревали до 850С и заливали образцы в кокиль цилиндрической формы диаметром 18 мм и длиной 260 мм при температуре заливки металла 745С. Химический состав обеспечивали вводом специальной цирконийкремнистой лигатуры, в состав которой входили и другие элементы, кроме меди. Медь вводилась отдельно. Химический состав и свойства исследованных сплавов приведены в табл.1 и 2.

Формула изобретения Сплав на основе алюминия, содержащий цирконий, кремний, железо, марганец, медь и магний, отличающийся тем, что он дополнительно содержит вольфрам при следующем соотношении компонентов, вес.%: Цирконий 0,01-0,2 Кремний 10-25 Железо 0,5-1,0 Марганец 0,01-0,2 Медь 0,2-0,8 Магний 0,01-0,1 Вольфрам 0,003-0,03 Алюминий Остальное MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.10.2004
Извещение опубликовано: 10.12.2006 БИ: 34/2006
|
||||||||||||||||||||||||||
