Патент на изобретение №2233729

(54) СПОСОБ ЗАЩИТЫ МАГНИЯ И МАГНИЕВЫХ СПЛАВОВ ОТ ГОРЕНИЯ НА ЛИТЕЙНОМ КОНВЕЙЕРЕ

(57) Реферат:

Изобретение относится к защите магния и магниевых сплавов от горения на литейном конвейере. В предложенном способе, включающем использование смеси осушенного воздуха и шестифтористой серы, согласно изобретению в смеси используют воздух, осушенный негашеной известью, при концентрации в смеси шестифтористой серы 1-5%, при этом расход смеси как в заливочную зону, так и под кожух верхней герметичной ветви литейного конвейера составляет 7-10 м³/ч, а шаг литейного конвейера устанавливают 200 мм. Обеспечивается увеличение прочности выпадающих с конвейера чушек, их коррозионная стойкость и снижение литейного брака. 1 табл.

Изобретение относится к металлургии легких металлов, в частности к конструкции и параметрам защиты магния и магниевых сплавов от горения.

Известен способ защиты магния и магниевых сплавов от горения на литейном конвейере, включающий использование смеси воздуха и шестифтористой серы, являющийся ближайшим аналогом для заявленного изобретения [1]. Недостатком указанного способа является отсутствие сведений о концентрации шестифтористой серы в используемой смеси.

Задачей, на решение которой направлено данное изобретение, является способ защиты магния и магниевых сплавов на литейном конвейере от горения, который предлагает использовать смесь осушенного негашеной известью воздуха и шестифтористой серы (SFe₆) при концентрации в смеси шестифтористой серы 1-5% и расходе ее как в заливочную зону, так и под кожух верхней герметичной ветви литейного конвейера 7-10 м³/ч для снижения температуры чушек при выходе с конвейера, снижения брака и повышения коррозионной стойкости.

Шаг литейного конвейера устанавливают 200 мм, при этом изменение шага цепи литейного конвейера с 250 до 200 мм снижает скорость движения конвейера в 1,7 раза, увеличивает время движения изложниц и прочность выпадающих с конвейера чушек.

Снижена температура чушек на выходе из литейного конвейера на 80-100С. И, как следствие, процент литейного брака в среднем за год снизился при производстве Mg90 с 3 до 2,4%, при производстве сплавов AZ91, AZ91HP с 2,3 до 2,2%, при производстве сплава МА8Ц с 2,3 до 1,5%.

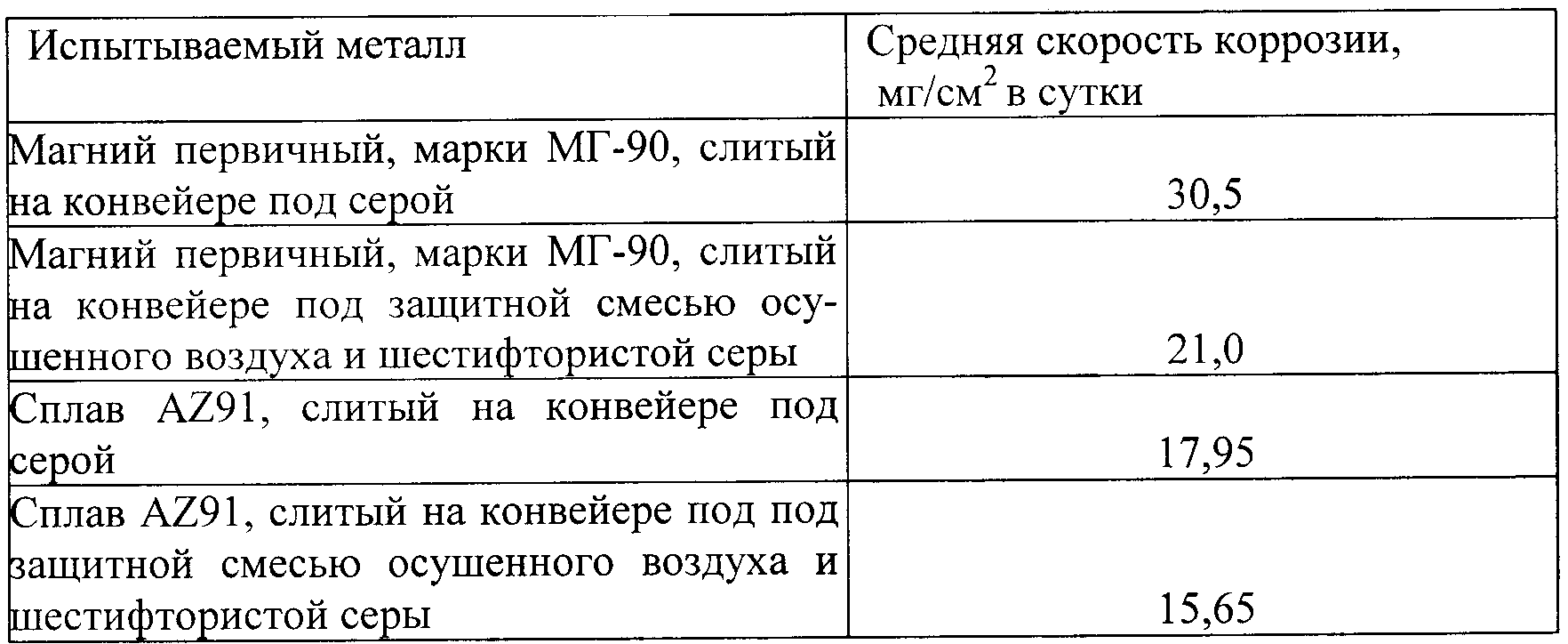

Повышение коррозионной стойкости чушек (образцов, вырезанных с торца чушек) может продемонстрировать следующая таблица:

Источники информации

[1] Стефанюк С.Л. Металлургия магния и других легких металлов. – М.: Металлургия, 1985, с.123.

Формула изобретения

Способ защиты магния и магниевых сплавов от горения на литейном конвейере, включающий использование смеси осушенного воздуха и шестифтористой серы, отличающийся тем, что в смеси используют воздух, осушенный негашеной известью, при концентрации в смеси шестифтористой серы 1-5%, при этом расход смеси как в заливочную зону, так и под кожух верхней герметичной ветви литейного конвейера составляет 7-10 м³/ч, а шаг литейного конвейера устанавливают 200 мм.
