Патент на изобретение №2233252

(54) СПОСОБ ПОЛУЧЕНИЯ СУЛЬФАТНО-СИЛИКАТНОЙ ДОБАВКИ К ЦЕМЕНТУ

(57) Реферат:

Изобретение относится к области производства строительных материалов, а именно – к промышленному получению быстротвердеющих высокопрочных цементов, изготовлению бетонных и железобетонных изделий, кроме того, может быть использовано и в других отраслях промышленности. Технический результат – повышение прочности цементных композиций с сульфатно-силикатной добавкой и снижение себестоимости строительных материалов на их основе. В способе получения сульфатно-силикатной добавки путем обжига сырьевой смеси, состоящей из алюмосиликатного материала и сульфатирующего модификатора, при ее получении в качестве алюмосиликатного материала берут цеолитосодержащую породу следующего состава, мас.%: SiO₂ – 58,66-70,87, Al₂О₃ – 8,98-12,34, Fe₂O₃ – 4,37-6,24, CaO – 10,64-14,51, MgO – 1,84-2,14, К₂O – 2,48-3,05, TiO₂ – 0,48-1,65, Na₂O – 0,2-0,85, P₂O₅ – 0,14-0,56, а в качестве сульфатирующего модификатора – отход производства светотехнической промышленности – отработанный травильный раствор, при следующем соотношении компонентов в сырьевой смеси, мас. %: указанная цеолитосодержащая порода – 30,00-40,00, отработанный травильный раствор – 60,00-70,00, с последующим ее обжигом при температуре 480-500°С в течение 20-50 минут. 2 табл.

Изобретение относится к области производства строительных материалов, а именно – к промышленному получению быстротвердеющих высокопрочных цементов, изготовлению бетонных и железобетонных изделий, кроме того, оно может быть использовано и в других отраслях промышленности.

Известно, что одним из перспективных путей получения быстротвердеющих высокопрочных цементов в последние годы является способ введения в состав обычного цемента крента, добавки, получаемой в результате термической обработки алюмосиликатного материала (каолина, глины) с последующей сульфатизацией продукта дегидратации. (Рояк Г.С., Рояк С.М. Специальные цементы. – М.: Стройиздат, 1993. С. 142-144).

Однако одним из основных условий получения таких высокоэффективных добавок является необходимое содержание в используемом при их производстве сырье (не менее 15-25% от массы цемента) оксидов алюминия, в том числе и кислоторастворимого, в противном же случае эффективность от их введения в состав цемента снижается. (А.С. Болдырев, П.П. Золотова, А.Н. Люсов и др. Строительные материалы: Справочник/ Под ред. А.С. Болдырева, П.П. Золотовой – М.: Стройиздат, 1989. С. 73-74).

Наиболее близким решением к заявляемому является способ получения сульфатно-силикатной добавки, заключающийся в том, что из алюмосиликатного материала, например, каолина (глины), сульфатирующего модификатора готовится суспензия, которая затем обжигается при температуре 550-600С. (Рояк Г.С., Рояк С.М. Специальные цементы. – М.: Стройиздат, 1993. С. 231-233).

К недостаткам получения такой добавки можно отнести не только жесткие требования к исходному сырью, но и достаточно высокую температуру обжига. Все это, без сомнения, повышает стоимость получаемой добавки.

Технический результат заключается в повышении прочности цементных композиций. Кроме того, снижается себестоимость строительных материалов на их основе.

Сущность изобретения заключается в том, что в способе получения сульфатно-силикатной добавки к цементу путем обжига сырьевой смеси, состоящей из алюмосиликатного материала и сульфатирующего модификатора, при ее получении в качестве алюмосиликатного материала берут цеолитосодержащую породу следующего состава, мас.%: SiО₂ – 58,66-70,87, Аl₂О₃ – 8,98-12,34, Fе₂О₃ – 4,37-6,24, CaO – 10,64-14,51, MgO – 1,84-2,14, К₂О – 2,48-3,05, ТiO₂ – 0,48-1,65, Na₂O – 0,2-0,85, P₂O₅ – 0,14-0,56, а в качестве сульфатирующего модификатора – отход производства светотехнической промышленности – отработанный травильный раствор при следующем соотношении компонентов в сырьевой смеси, мас.%:

Указанная цеолитосодержащая порода 30,00-40,00

Отработанный травильный раствор 60,00-70,00

с последующим ее обжигом при температуре 480-500С в течение 20-50 минут.

Отработанный травильный раствор – это отход производства светотехнической промышленности, который содержит, г/л: концентрированную серную кислоту – 350-500; концентрированную азотную кислоту – 100-150; сульфаты и нитраты молибдена и вольфрама, наличие чистого металла в которых составляет в отработанном растворе соответственно в г/л: 10,17-8,4 и 0,5-0,8.

Способ осуществляют следующим образом. Вначале готовят сырьевую смесь: цеолитосодержащую породу размельчают, затем обрабатывают сульфатирующим модификатором – отработанным травильным раствором светотехнической промышленности. По истечении одних суток, необходимых для окончания протекания химических реакций, смесь подвергают термической обработке – обжигу при температуре 480-500С в течение 20-50 минут. После обжига полученную сульфатно-силикатную добавку резко охлаждают и вводят в цемент при его помоле.

Если обжиг осуществляется при температуре ниже 480С, то получающиеся в результате составляющие добавки не реакционноспособны. Если же температура обжига выше 550С, то при получении добавки нецелесообразно затрачивается большая энергия. А температура обжига более 650С и вовсе снижает качество получаемой добавки.

Оптимальное время обжига составляет 20-50 минут. При недостаточном времени термической обработки сырьевой смеси (менее 20 минут) обжиг будет не завершен, а продолжительность его более 50 минут экономически невыгодна.

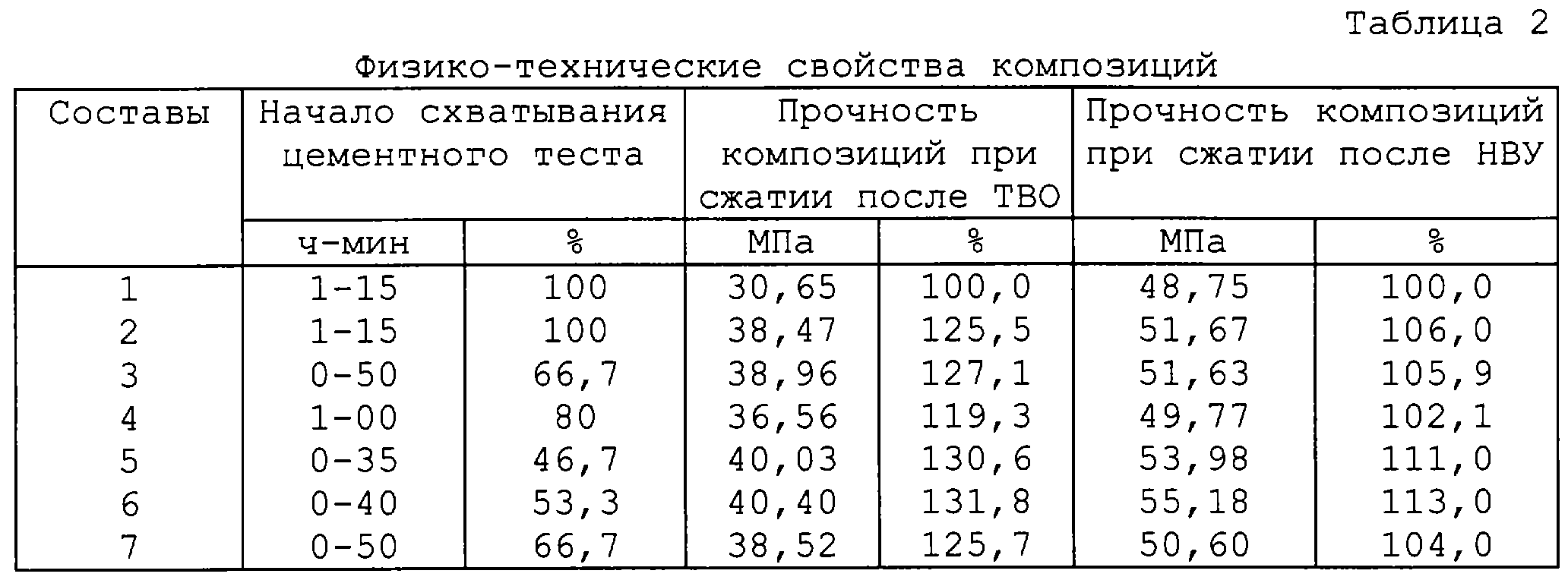

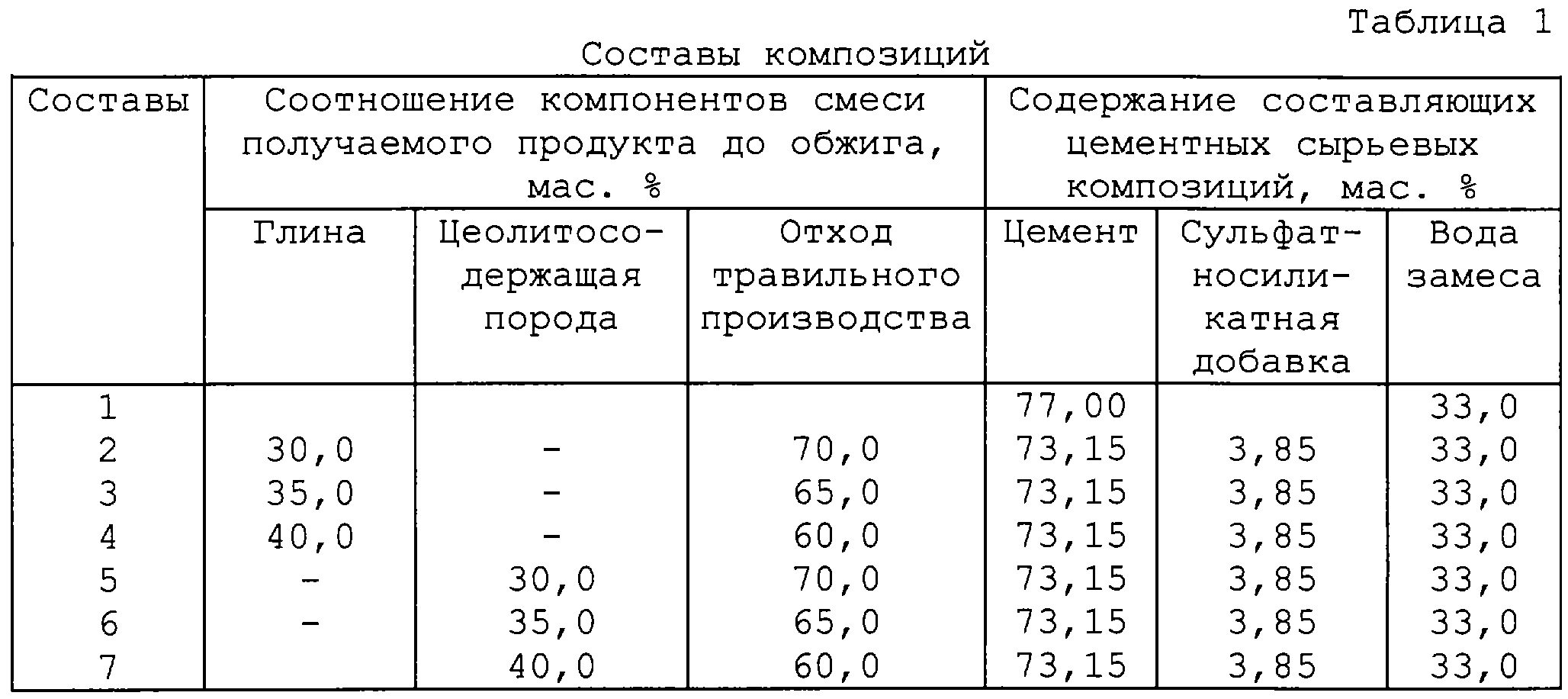

Исследовано влияние полученной добавки на свойства композиций при их наполнении в количестве 5% от массы цемента. Водоцементное отношение принимают равным 0,3. Начало схватывания определяют на приборе Вика. Часть образцов подвергают тепловлажностной обработке (ТВО) при температуре 45-50С по режиму 2+4+10+ естественное остывание и определяют предел прочности при сжатии в возрасте одних суток, другие – хранят в нормально влажностных условиях (НВУ) и испытания проводят в возрасте 28 суток. Составы сырьевых смесей представлены в таблице 1. Результаты физико-технических испытаний приведены в таблице 2.

Анализируя результаты исследований, можно однозначно утверждать об эффективности получения сульфатно-силикатной добавки на основе природных цеолитосодержащих пород, который можно использовать как химически активный наполнитель к цементам. Из таблицы 2 видно, что при 5% наполнении цементных сырьевых композиций полученной добавкой их прочность в возрасте 28 суток повышается до 15% по сравнению с бездобавочными, а после тепловлажностной обработки – на 25-35% и составляет 75-80% от марочной прочности не наполненных композиций.

Необходимо отметить, что начало схватывания цементного теста с добавкой наступает быстрее, чем без нее, и при 5% наполнении вяжущего приближается к ГОСТу для портландцемента. Однако, опираясь на полученные экспериментальные данные, можно прогнозировать, что большее введение полученной добавки в цемент приведет к более ранней потере пластичности цементного теста, что, в свою очередь, позволит отнести такой цемент к разряду быстротвердеющих. Использование же в качестве алюмосиликатного сырья при получении сульфатно-силикатной добавки для цементных композиций глины также позволяет добиться некоторых результатов, но их величина несколько ниже.

Таким образом, использование сульфатно-силикатной добавки, получаемой по предлагаемому способу и ведущей себя в цементных системах как ускоритель твердения, позволит значительно повышать гидратацию вяжущего при прогреве, кроме того, снижать в них содержание цемента. Все это приведет к улучшению эффективности производства бетона и снижению его себестоимости.

Формула изобретения

Способ получения сульфатно-силикатной добавки к цементу путем обжига сырьевой смеси, состоящей из алюмосиликатного материала и сульфатирующего модификатора, отличающийся тем, что при получении сырьевой смеси в качестве алюмосиликатного материала берут цеолитосодержащую породу состава, мас.%: SiO₂ 58,66-70,87, Аl₂О₃ 8,98-12,34, Fe₂O₃ 4,37-6,24, CaO 10,64-14,51, MgO 1,84-2,14, К₂O 2,48-3,05, TiO₂ 0,48-1,65, Na₂O 0,2-0,85, P₂O₅ 0,14-0,56, а в качестве сульфатирующего модификатора – отход производства светотехнической промышленности – отработанный травильный раствор при следующем соотношении компонентов, мас.%:

Указанная цеолитосодержащая порода 30,00-40,00

Отработанный травильный раствор 60,00-70,00

с последующим ее обжигом при температуре 480-500С в течение 20-50 мин.

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 05.06.2005

Извещение опубликовано: 20.10.2006 БИ: 29/2006
