Патент на изобретение №2232732

(54) ВЯЖУЩЕЕ

(57) Реферат:

Изобретение относится к составам вяжущего и может быть использовано в промышленности строительных материалов. Вяжущее, включающее молотое стекло, раствор щелочного силиката натрия, пылевидный керамзит и добавку, содержит раствор щелочного силиката натрия с модулем 2,0-2,06 и плотностью 1,21-1,26 г/см³, в качестве пылевидного керамзита – отход производства керамзита с пылеосаждающих циклонов с удельной поверхностью 4200-4800 см²/г, а в качества добавки – алюмофторсодержащий отход из кирпичной футеровки демонтированных электролизеров с удельной поверхностью 3500-4000 см²/г, при следующем соотношении компонентов, мас.%: указанный раствор щелочного силиката натрия (в пересчете на оксид натрия R₂О) 7,1-8,4, указанный отход производства керамзита 7,7-11,2, указанный алюмофторсодержащий отход 1,0-1,6, молотое стекло – остальное. Техническим результатом является повышение прочности и водостойкости при снижении себестоимости. 3 табл.

Изобретение относится к составам вяжущего и может быть использовано в промышленности строительных материалов.

Известен состав вяжущего для изготовления строительных материалов (авторское свидетельства СССР № 501988, кл. С 04 В 7/00, 1974), включающий молотое стекло и силикат щелочного металла при следующем соотношении компонентов, мас.%:

Молотое стекло 50-80

Силикат щелочного металла 20-50

Наиболее близким аналогом по своему назначению и числу совпадающих признаков к предлагаемому составу вяжущего является вяжущее в составе смеси (патент РФ № 2164504 С2, кл. С 04 В 38/02, 27.03.2001, 5 с.), включающей раствор щелочного силиката натрия с модулем Мс 2,9 и плотностью 1,42 г/см³, пылевидный керамзит с удельной поверхностью 3500-4000 см²/г, едкую щелочь, алюминиевую пудру, ацетон и молотое стекло при следующем соотношении компонентов, мас.%:

Раствор щелочного силиката натрия 6,6-9,1

Пылевидный керамзит 15,6-16,0

Едкая щелочь 4,2-5,4

Алюминиевая пудра 0,25-0,38

Ацетон 0,1-0,5

Молотое стекло Остальное

Недостатками известных составов являются их невысокая прочность и водостойкость.

Техническая задача заключается в повышении прочности и водостойкости вяжущего при снижении себестоимости.

Поставленная цель достигается тем, что вяжущее, включающее молотое стекло, раствор щелочного силиката натрия, пылевидный керамзит и добавку, согласно изобретению содержит раствор щелочного силиката натрия с модулем 2,0-2,06 и плотностью 1,21-1,26 г/см³, в качестве пылевидного керамзита – отход производства керамзита с пылеосаждающих циклонов с удельной поверхностью 4200-4800 см²/г; а в качестве добавки – алюмофторсодержащий отход из кирпичной футеровки демонтированных электролизеров с удельной поверхностью 3500-4000 см²/г при следующем соотношении компонентов, мас.%:

Указанный раствор щелочного силиката натрия (в пересчете на ₂О) 7,1-8,4

Указанный отход производства керамзита 7,7-11,2

Указанный алюмофторсодержащий отход 1,0-1,6

Молотое стекло Остальное

Для изготовления предлагаемого вяжущего в качестве молотого стекла используют бой различного вида стекол (обычное, термически и химически устойчивое, оптическое), химсостав которого колеблется в К₂O 0,3-9,0; Аl₂О₃ 1,0-3,8; Fe₂O₃ 0,1-1,0. Тонкость помола используемого стекла характеризуется удельной поверхностью 4500-5500 см²/г.

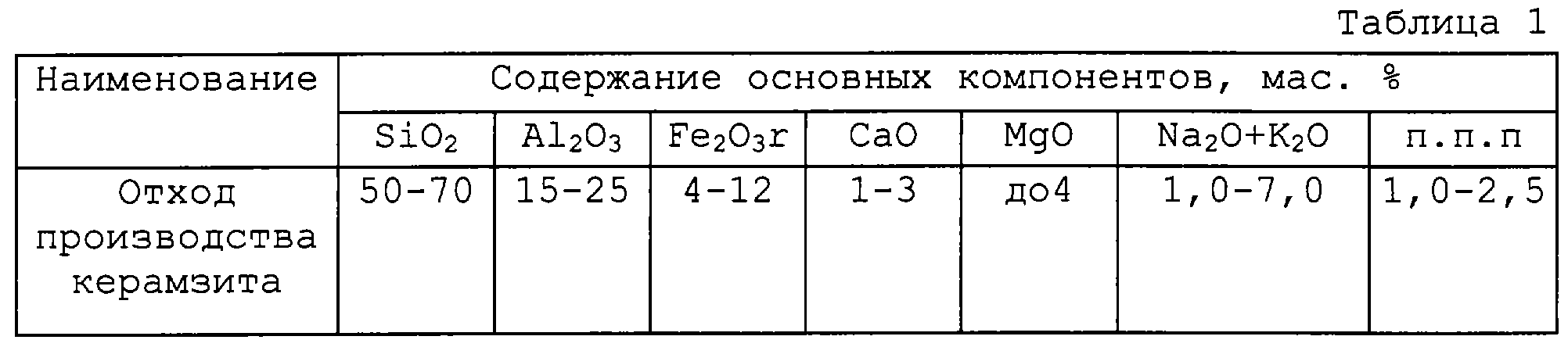

В качестве отхода производства керамзита используется пылевидная фракция (менее 0,14 мм) с пылеосаждающих циклонов с удельной поверхностью 4200-4800 см²/г, уносимая топливными газами при обжиге керамзита. Содержание основных оксидов в химсоставе отхода производства керамзита колеблется в пределах, приведенных в таблице 1.

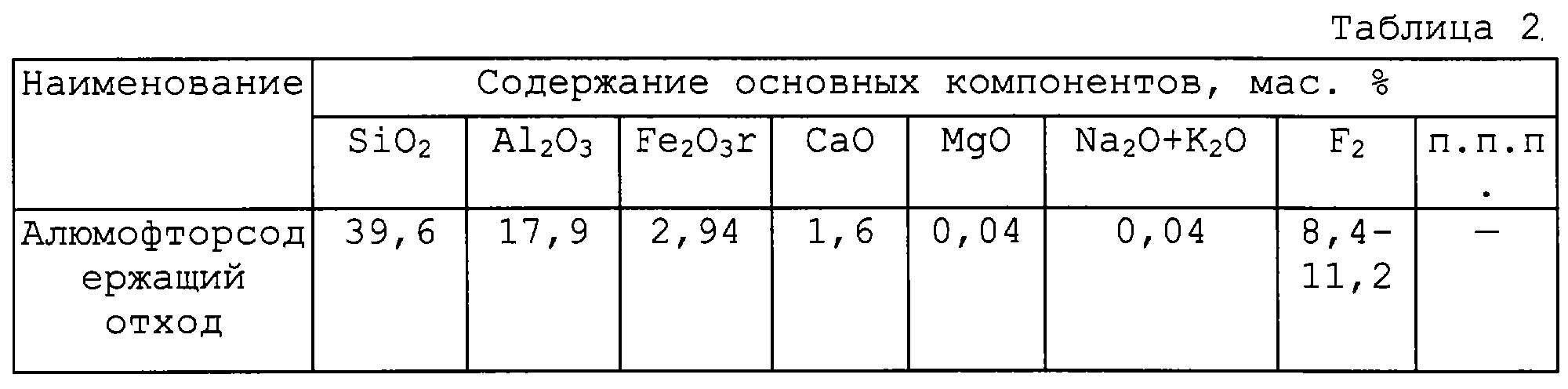

В качестве алюмофторсодержащего отхода используют техногенный отход Красноярского алюминиевого завода на основе кирпичной футеровки демонтированных электролизеров с удельной поверхностью 3500-4000 г/см³. Химсостав алюмофторсодержащего отхода приведен в таблице 2.

В качестве щелочного компонента используют водный раствор щелочного силиката натрия модулем 2,0-2,06 и плотностью 1,21-1,26 г/см³.

Применение при получении вяжущего в качестве щелочного компонента раствора щелочного силиката натрия позволяет получать вяжущее с повышенными показателями прочности.

Алюмосодержащий отход производства керамзита, гидратируясь в щелочной среде, способствует образованию щелочных алюмосиликатных гидратов цеолитного типа общей формулой Na₂O-Al₂O₃-SiO₂-H₂O, практически нерастворимых в воде и обуславливающих повышенные показатели водостойкости вяжущего.

Добавка алюмофторсодержащего отхода обеспечивает дополнительное увеличение прочности и стойкости материала, обусловленное образованием в продукте твердения дополнительного количества кремнекислоты Si(ОН)₄ и соединений фтора (NaF, CaF₂).

Вяжущее готовят по следующей технологии. Молотое стекло, отход производства керамзита и алюмофторсодержащий отход взвешивают и загружают в смеситель. Затем в работающий смеситель вводят раствор щелочного силиката натрия и осуществляют перемешивание до получения однородной смеси.

Для определения предела прочности при сжатии и водостойкости вяжущего тесто нормальной густоты укладывают в форму (кубики размером ребра 4 см) и уплотняют вибрацией. Отформованные образцы твердели в нормальных температурно-влажностных условиях (н.у.) в течение 2 суток. Испытания проводились согласно методике ГОСТ 310.1.81-310,4.81.

Величина водостойкости (К_р) определялась как отношение предела прочности образцов при сжатии в водонасыщенном состоянии к пределу прочности при сжатии в сухом состоянии.

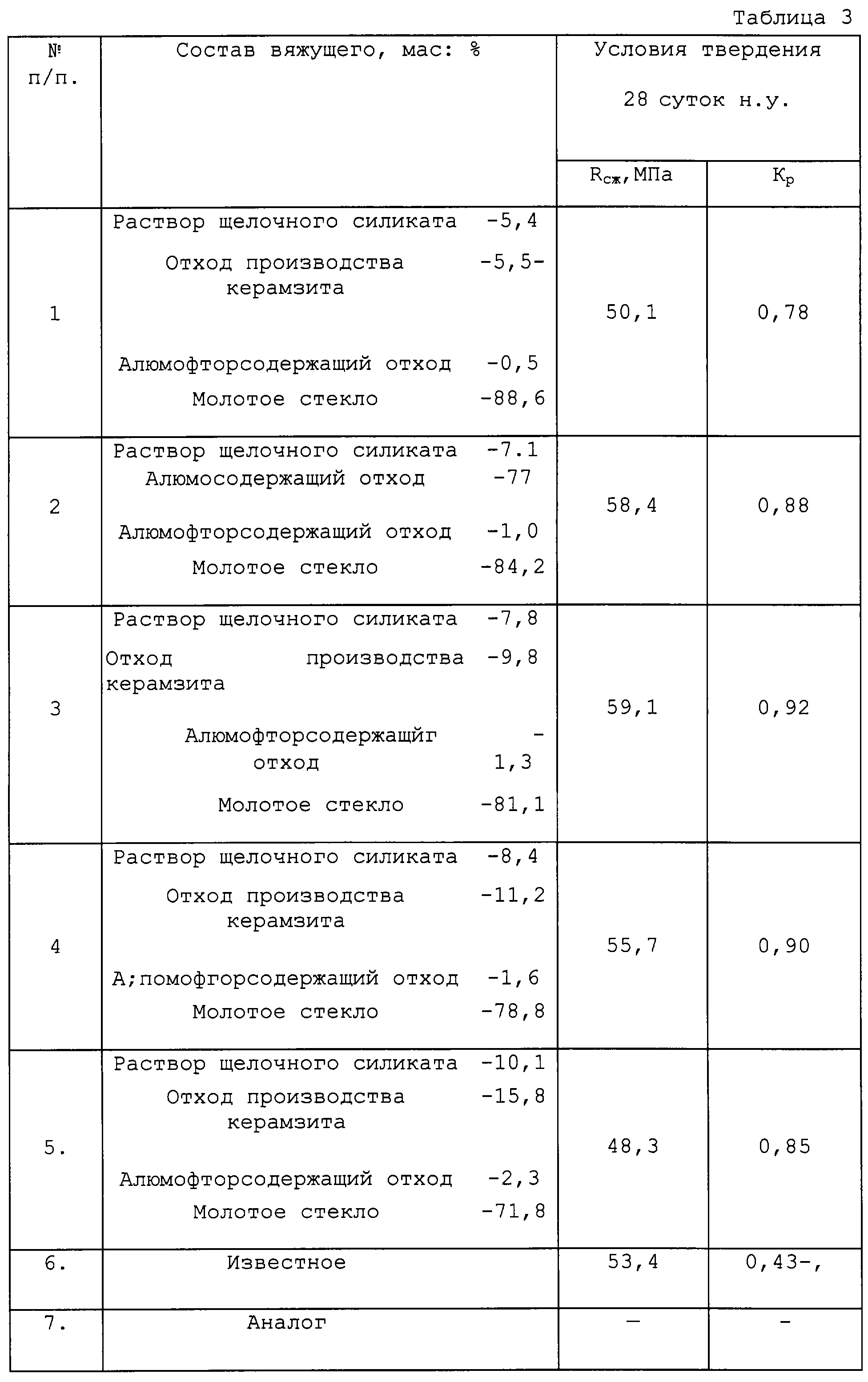

Составы и результаты испытаний физико-механических свойств вяжущего приведены в таблице 3.

Как видно из таблицы 3, предлагаемое вяжущее обладает более высокой прочностью и водостойкостью.

Формула изобретения

Вяжущее, включающее молотое стекло, раствор щелочного силиката натрия, пылевидный керамзит и добавку, отличающееся тем, что оно содержит раствор щелочного силиката натрия с модулем 2,0-2,06 и плотностью 1,21-1,26 г/см³, в качестве пылевидного керамзита – отход производства керамзита с пылеосаждающих циклонов с удельной поверхностью 4200-4800 см²/г, а в качества добавки – алюмофторсодержащий отход из кирпичной футеровки демонтированных электролизеров с удельной поверхностью 3500-4000 см²/г при следующем соотношении компонентов, мас.%:

Указанный раствор щелочного силиката

натрия (в пересчете на R₂О) 7,1 – 8,4

Указанный отход производства керамзита 7,7 – 11,2

Указанный алюмофторсодержащий отход 1,0 – 1,6

Молотое стекло Остальное

MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Извещение опубликовано: 27.10.2006 БИ: 30/2006
