Патент на изобретение №2232200
|
||||||||||||||||||||||||||
(54) СПЛАВ НА ОСНОВЕ МЕДИ

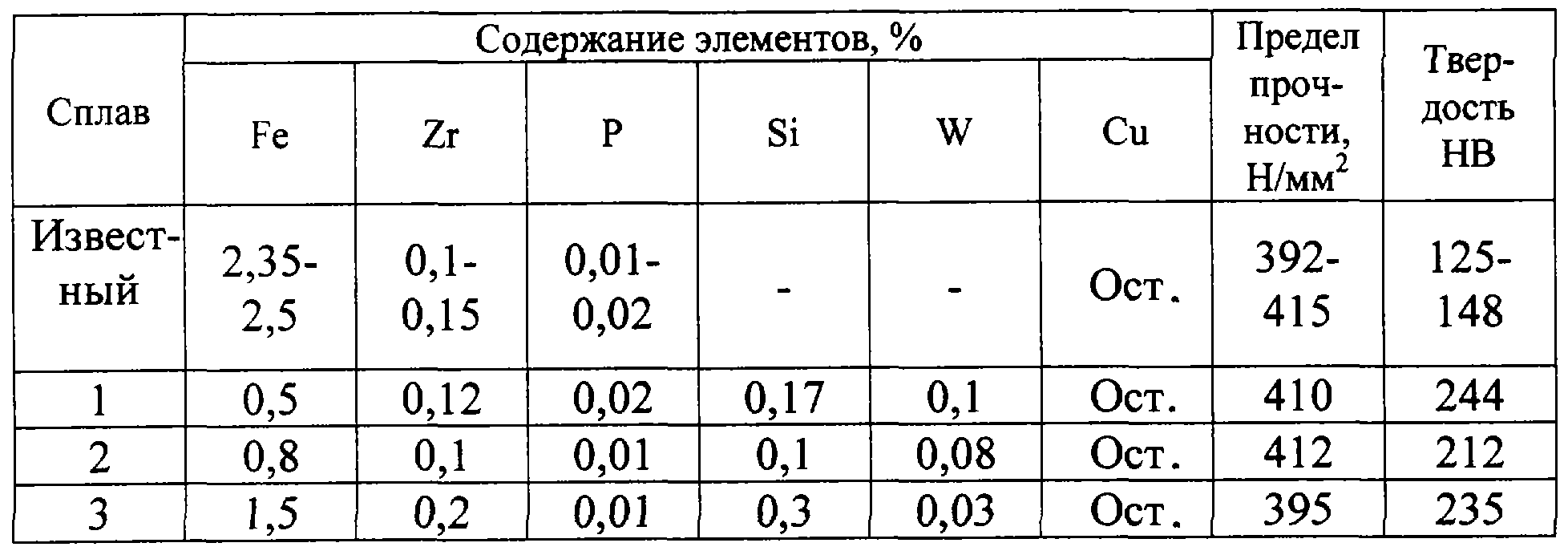

(57) Реферат: Изобретение относится к области цветной металлургии, а именно к сплавам на основе меди. Предложен сплав на основе меди, содержащий компоненты при следующем соотношении, вес.%: железо 0,5-1,5; цирконий 0,1-0,2; фосфор 0,01-0,02; кремний 0,1-0,3; вольфрам 0,03-0,1; медь – остальное. Техническим результатом изобретения является получение медного сплава с повышенной твердостью. 1 табл. Изобретение относится к области цветной металлургии, а именно к сплавам на основе меди. Наиболее близким к предлагаемому по составу является сплав на основе меди (а.с. № 927127), содержащий, вес.%: Железо 2,35-2,5 Цирконий 0,1-0,15 Фосфор 0,01-0,08 Медь Остальное Этот сплав имеет низкую твердость (125-148 HВ), что не позволяет достичь высоких показателей износостойкости. Задачей изобретения является разработка состава медного сплава с повышенной твердостью. Техническим результатом изобретения является получение сплава с высокими показателями твердости 212-235 НВ. Указанный технический результат достигается тем, что в сплав на основе меди, содержащий цирконий, железо и фосфор, дополнительно вводят кремний и вольфрам при следующем соотношении компонентов, вес.%: Железо 0,5-1,5 Цирконий 0,1-0,2 Фосфор 0,01-0,02 Кремний 0,1-0,3 Вольфрам 0,03-0,1 Медь Остальное Химический состав предлагаемого сплава обеспечивали путем легирования технически чистой меди (99,9%). Медь плавили в индукционной печи ИСТ-006. В сплав вводили специально выплавленную ферросиликоциркониевую лигатуру, которая содержит все необходимые элементы. Расплав перегревали до 1250  С, вводили лигатуру, предварительно измельчив до кусков размерами 2-5 мм. Металл продолжали греть в течение 7…10 минут до полного растворения лигатуры. Отливали пробы диаметром 18 мм длиной 260 мм в кокиль. Исследовали химический состав сплава, прочность на разрыв и твердость, данные приведены в таблице.
Формула изобретения Сплав на основе меди, содержащий железо, цирконий и фосфор, отличающийся тем, что он дополнительно содержит кремний и вольфрам при следующем соотношении компонентов, вес.%: Железо 0,5-1,5 Цирконий 0,1-0,2 Фосфор 0,01-0,02 Кремний 0,1-0,3 Вольфрам 0,03-0,1 Медь Остальное MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 08.10.2004
Извещение опубликовано: 20.06.2006 БИ: 17/2006
|
||||||||||||||||||||||||||
