Патент на изобретение №2232147

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2232147 (13) C1
(51) МПК 7
C04B28/34
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 25.02.2011 – прекратил действие

(21), (22) Заявка: 2002132163/03, 28.11.2002

(24) Дата начала отсчета срока действия патента:

28.11.2002

(45) Опубликовано: 10.07.2004

(56) Список документов, цитированных в отчете о
поиске:
RU 2148563 C1, 10.05.2000. SU 364575 А, 23.11.1973. SU 808467 A, 28.02.1981. SU 767062 A, 30.09.1980. EP 0136378 A, 10.04.1985. ЛОТУТОВА М.Н. Получение и свойства новых алюмофосфатных декоративных и строительных материалов на основе природного и техногенного сырья. Автореферат дис. на соискание ученой степени д.т.н. – C.-П., 2000, с.27.

Адрес для переписки:

190031, Санкт-Петербург, Московский пр., 9, ПГУПС, патентный отдел

(72) Автор(ы):

Сватовская Л.Б. (RU),
Латутова М.Н. (RU),
Макарова О.Ю. (RU),
Жолобов М.И. (RU),
Якимова Н.И. (RU)

(73) Патентообладатель(и):

Петербургский государственный университет путей сообщения (RU)

(54) ГЛИНОФОСФАТНЫЙ МАТЕРИАЛ

(57) Реферат:

Изобретение относится к области строительных материалов и может быть использовано при производстве строительных блоков. Глинофосфатный материал, содержащий глину, железосодержащий отход металлургического производства на основе оксида Fe(II) с остатком на сите № 008 5…7% и ортофосфорную кислоту плотностью 1,24…1,25г/см3, содержит глину кембрийскую голубую и дополнительно мартеновскую пыль, содержащую оксиды Fe(III) и Zn(II), с остатком на сите №008 2…5% при следующем соотношении компонентов, мас.%: глина кембрийская голубая 56…57, указанный отход 9…11, указанная мартеновская пыль 15…16, ортофосфорная кислота плотностью 1,24…1,25г/см3 остальное. Технический результат – повышение морозостойкости фосфатного материала. 1 табл.

Изобретение относится к области строительных материалов и может быть использовано при производстве строительных блоков.

Известны глинофосфатные материалы на основе глин, суглинков, фосфорной кислоты и добавок – оксидов d-металлов. (Сватовская Л.Б., Смирнова Т.В., Латутова М.Н. и др. Вяжущие и безобжиговые материалы на основе природных алюмосиликатов. – Л.: Стройиздат, журнал “Цемент” №11, 1989). Процесс получения материалов на основе природного высокодисперсного продукта, представленного глинистыми минералами, может проходить по схеме кислотных реакций – на кислотных и активных центрах этих минералов. Этот процесс может быть катализирован веществами, действующими по принципу окислительно-восстановительных катализаторов. В качестве активирующих добавок можно использовать техногенные продукты, содержащие d6-10 элементы, а также железосодержащие продукты.

Указанные известные фосфатные материалы, выбранные за аналоги, твердеют на воздухе и являются водостойкими.

Наиболее близким по технической сущности и достигаемому результату к заявляемому техническому решению является выбранный за прототип глинофосфатный материал на основе суглинка 71-74 мас.%, железосодержащего отхода металлургического производства с остатком на сите №008 5-7%, содержащего оксид Fe(II) 7-11 мас.% и ортофосфорной кислоты плотностью 1,24-1,25 г/см3 остальное. Патент RU №2148563 С1, С 04 В 28/34, 10.05.2000, 3 с.).

Недостатком этих материалов является низкая морозостойкость полученных фосфатных материалов.

Задача, на решение которой направлено заявляемое изобретение, состоит в повышении морозостойкости материалов на основе фосфорной кислоты и использовании мартеновской пыли, содержащей оксиды Fe(III) и Zn(II), за счет образования труднорастворимых основных фосфатов алюминия.

Поставленная задача в предлагаемом решении достигается тем, что глинофосфатный материал, содержащий глину, железосодержащий отход металлургического производства на основе оксида Fe(II) с остатком на сите №008 5-7% и ортофосфорную кислоту плотностью 1,24-1,25 г/см3, содержит глину кембрийскую голубую и дополнительно мартеновскую пыль, содержащую оксиды Fe(III) и Zn(II) c остатком на сите №008 2-5% при следующих соотношениях компонентов, мас.%:

Глина кембрийская голубая 56…57

Указанный отход 9…11

Указанная мартеновская пыль 15…16

Ортофосфорная кислота

Плотностью 1,24…1,25 г/см3 Остальное

Новым, по сравнению с прототипом, является использование мартеновской пыли, содержащей оксиды Fe(III) и Zn(II), взамен песка, что приводит к образованию труднорастворимых основных фосфатов алюминия, способствующих повышению морозостойкости материала.

Пример конкретного выполнения

Смесь, состоящую из глины кембрийской, железосодержащего отхода металлургического производства, представляющего собой оксид Fe(II) и мартеновской пыли, содержащей оксиды Fe(III) и Zn(II), перемешивают и затворяют ортофосфорной кислотой плотностью 1,24…1,25. Используют следующие материалы: глину кембрийскую (голубую) полукислую, низкодисперсную, средней пластичности, насыпной плотности – 1450 кг/м3; железосодержащий отход следующего основного состава, мас.%: FeO – 96; CuO – 0,1; Аl2O3 – 0,4; Мо3O4 – 0,1; NiO – 0,2; SiO2 – 2,0; Сr2O3 – 0,3; С – 0,3; ортофосфорную кислоту (ГОСТ 65-52-80), мартеновскую пыль (железосодержащий мелкодисперсный порошок бурого цвета), – фракционный состав: 90% частиц размером менее 5 микрон, химический состав пыли, %: SiO2 – 1,0; МnО – 1,0; Аl2О3 – 1,0-1,5; PbO2 – 2,8-6,0; Сr2O2 – 1,0; CuO -0,7; ZnO – 12,0-16,0; NiO – 0,1; MgO – 0,8; MnO2 – 0,03-0,1; оксид Fе(III) – остальное.

Использование мартеновской пыли, содержащей оксиды железа (III) и цинка (II), позволяет получить после затвердевания на воздухе морозостойкий материал, который можно использовать в строительстве. Морозостойкость определялась по ГОСТ 7025-91.

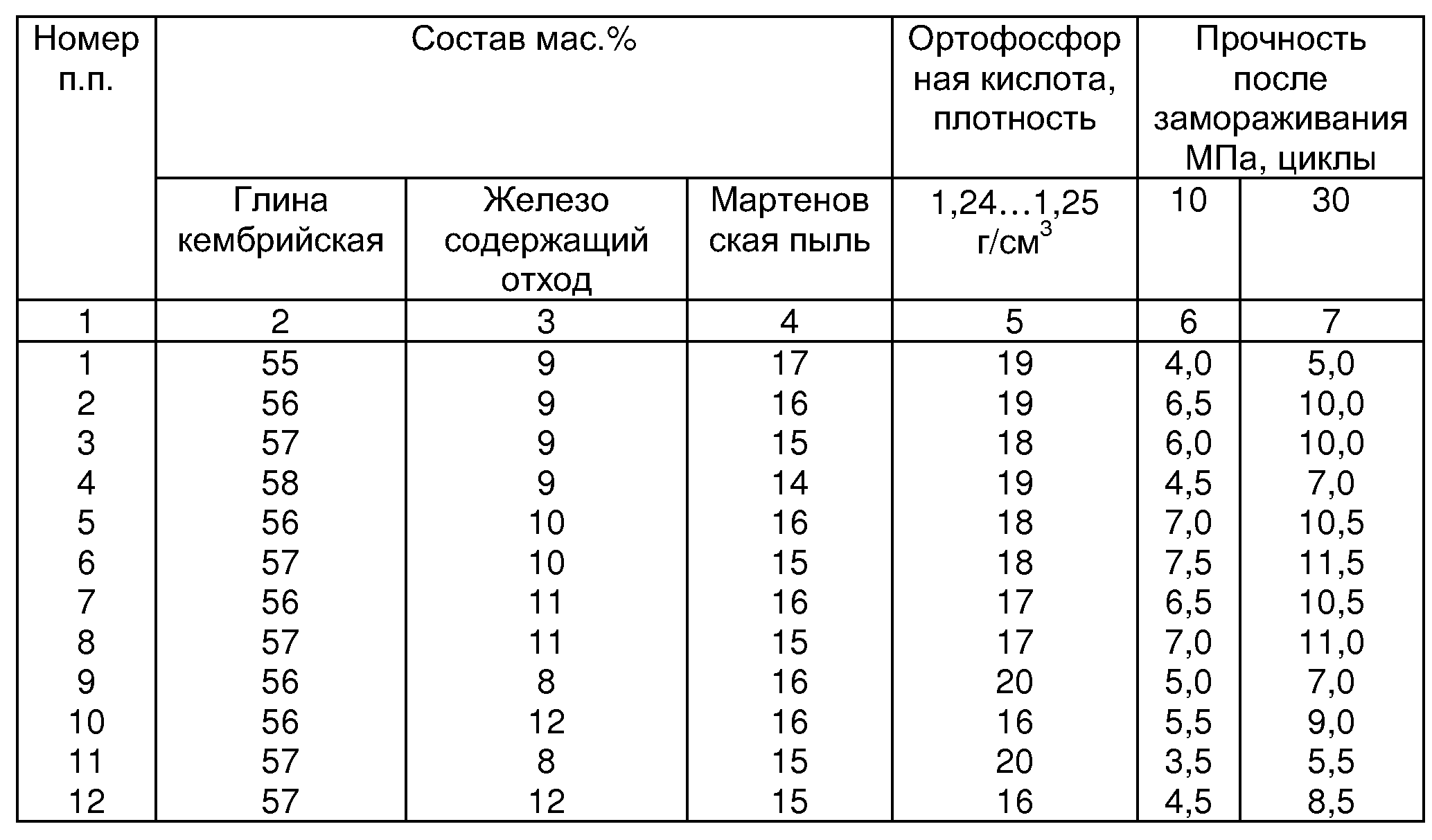

Примеры составов и результаты испытаний представлены в таблице.

Анализ таблицы показывает, что использование мартеновской пыли, содержащей оксиды Fe(III) и Zn (II) вместо песка, позволяет повысить морозостойкость материала.

Формула изобретения

Глинофосфатный материал, содержащий глину, железосодержащий отход металлургического производства на основе оксида Fе(II) с остатком на сите № 008 5-7% и ортофосфорную кислоту плотностью 1,24-1,25 г/см3, отличающийся тем, что он содержит глину кембрийскую голубую и дополнительно мартеновскую пыль, содержащую оксиды Fe(III) и Zn(II), с остатком на сите № 008 2-5% при следующем соотношении компонентов, маc.%:

Глина кембрийская голубая 56-57

Указанный отход 9-11

Указанная мартеновская пыль 15-16

Ортофосфорная кислота,

плотностью 1,24-1,25 г/см3 Остальное


MM4A Досрочное прекращение действия патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 29.11.2004

Извещение опубликовано: 20.06.2006 БИ: 17/2006
