Патент на изобретение №2231508

(54) ПЕНООБРАЗОВАТЕЛЬ

(57) Реферат:

Изобретение относится к области производства строительных материалов и может быть использовано при изготовлении материалов и изделий с большой пустотностью. Техническим результатом является повышение вязкости технической пены, используемой при изготовлении пустотелых строительных материалов. Пенообразователь, включающий поверхностно-активное вещество – ПАВ, добавку и воду, в качестве добавки содержит силикагель при следующем соотношении компонентов, мас.%: ПАВ 2-8; силикагель 10-90; вода – остальное. 1 табл.

Изобретение относится к области производства строительных материалов и может быть использовано при изготовлении материалов и изделий с большой пустотностью.

Известен пенообразователь на основе анионактивного поверхностно-активного вещества (ПАВ), который содержит алкилсульфаты, несульфированные спирты и сульфат натрия при следующем соотношении компонентов, мас.%: алкилсульфаты 12-20; несульфированные спирты 4-8; сульфат натрия 20-40; вода – остальное [1].

Известен также пенообразователь, который содержит ПАВ, СДО и воду со следующим содержанием компонентов, мас.%: ПАВ 1-5; СДО 1-10; вода 85-98, при этом соотношение СДО/ПАВ должно составлять от 1 до 2 [2].

Известен пенообразователь, который содержит в качестве анионактивного поверхностно-активного вещества триэтаноламиновую соль лаурилсульфата и дополнительно добавку – мездровый клей при следующем соотношении компонентов, мас.%: триэтаноламиновая соль лаурилсульфата 0,08-0,32, мездровый клей 0,2-1,0, вода – остальное [3]. Приготовление данного пенообразователя осуществляется следующим способом: триэтаноламиновую соль лаурилсульфата разводят в воде с температурой 30-40С, отдельно готовят раствор мездрового клея в воде с температурой 50-60С, затем смешивают оба раствора и осуществляют вспенивание.

Недостатками вышеупомянутых пенообразователей является низкая вязкость пены.

Наиболее близким к предлагаемому техническому решению является пенообразователь, содержащий поверхностно-активное вещество – сульфанол, добавку и воду. В качестве добавки используют смесь тринатрий фосфата и жидкого стекла [4].

Недостатком известного технического решения является повышенная кратность пены и, следовательно, низкая ее вязкость, что не позволяет использовать вышеуказанный пенообразователь при изготовлении пустотелых строительных изделий.

Технический результат предлагаемого изобретения – повышение вязкости технической пены, используемой при изготовлении пустотелых строительных материалов.

Этот результат достигается тем, что пенообразователь, включающий поверхностно-активное вещество – ПАВ, добавку и воду, по сравнению с прототипом в качестве добавки содержит силикагель при следующем соотношении компонентов, мас.%: ПАВ 2-8, силикагель 10-90, вода – остальное.

Применение силикагеля позволяет получить пену с высокими показателями вязкости.

Приготовление предлагаемого пенообразователя осуществляется следующим образом.

Поверхностно-активное вещество (2-8%) разводили в воде (2-88%), затем вводили силикагель (10-90%) и тщательно перемешивали. Получение пены осуществляли механическим и аэрационным способом.

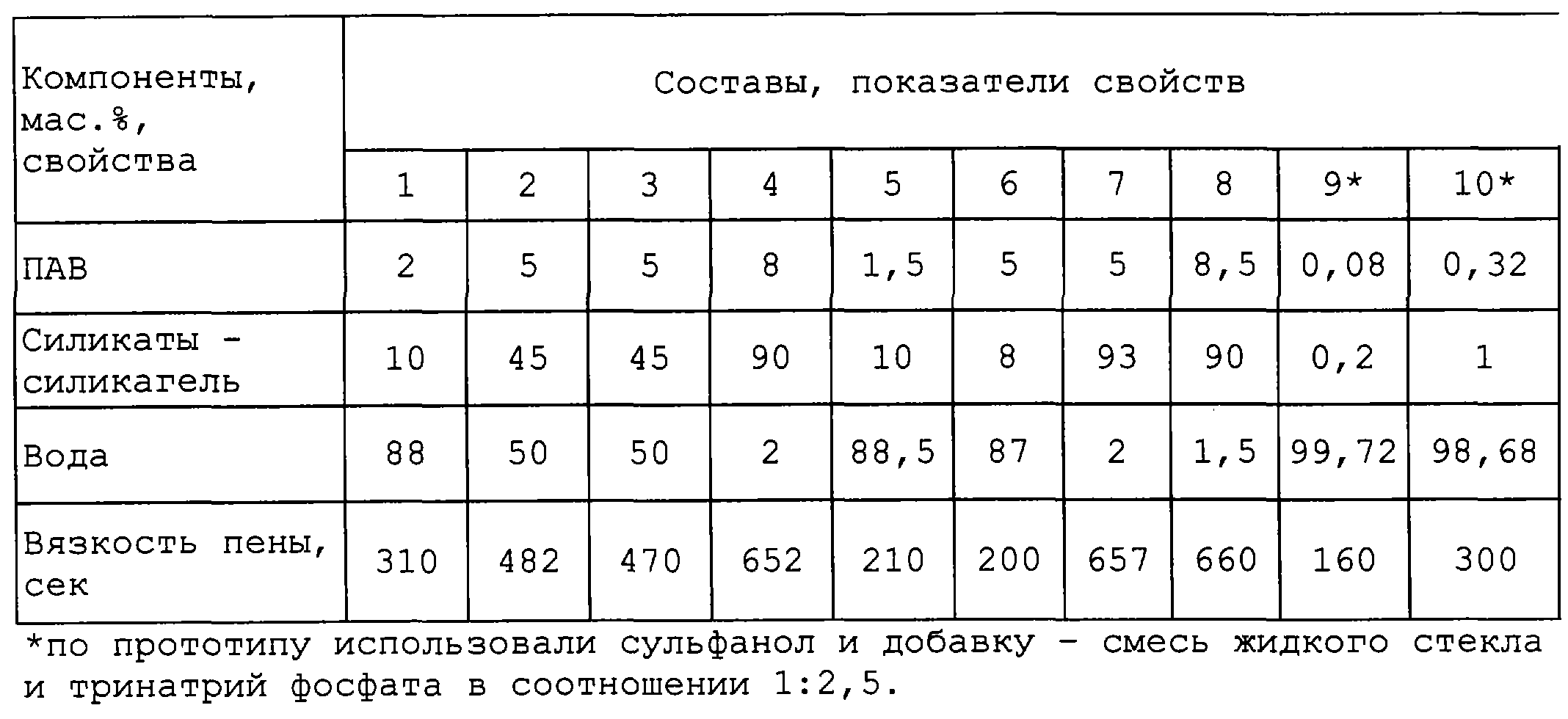

Конкретные составы пенообразователя и характеристики пены приведены в таблице.

Примеры 1-4 – предлагаемые составы и их параметры.

Примеры 5-8 – составы с запредельными значениями.

Примеры 9-10 – по прототипу.

В качестве ПАВ использовали:

– в примере 1, 6 – вторичные алкилсульфаты (ВА),

– в примере 2, 7 – триэтаноламин (ТЭА),

– в примере 3, 8 – моноалкиловые эфиры серной кислоты (МАЭСК),

– в примере 4, 5 – высшие жирные спирты (ВЖС).

В качестве водорастворимых силикатов использовали силикагель.

Из таблицы видно, что предлагаемый пенообразователь позволяет получить пену с более высокими значениями вязкости. Введение ПАВ менее 2%, так же как и введение силикагеля менее 10%, ведет к резкому уменьшению вязкости получаемой пены. Введение ПАВ более 8% или введение силикагеля более 90% экономически не оправданно, так как не приводит к увеличению показателей вязкости.

Предлагаемый пенообразователь промышленно применим и может быть использован при производстве строительных материалов и изделий с большой пустотностью.

Источники информации:

1. Авт. свид. № 302320. Пенообразователь, кл. С 04 В 21/00, БИ № 15, 1971.

2. Патент РФ № 2170718. Пенообразователь для поризации бетонных смесей, кл. С 04 В 38/10.

3. Авт. свид. № 1184835. Пенообразователь для поризации бетонных смесей, кл. С 04 В 28/20, БИ № 38, 1985.

4. Авт. свид. № 1368305. Пенообразователь для поризации бетонных смесей, кл. С 04 В 38/10, БИ № 3, 1988.

Формула изобретения

Пенообразователь, включающий поверхностно-активное вещество – ПАВ, добавку и воду, отличающийся тем, что в качестве добавки содержит силикагель при следующем соотношении компонентов, мас.%:

ПАВ 2 – 8

Силикагель 10 – 90

Вода Остальное
