Патент на изобретение №2231058

(54) СПОСОБ ГАЗОХРОМАТОГРАФИЧЕСКОГО ОПРЕДЕЛЕНИЯ ФТОРУГЛЕВОДОРОДОВ

(57) Реферат:

Использование: изобретение относится к аналитической химии и может быть использовано в химической промышленности при аналитическом контроле производств фторуглеводородов, в частности для анализа газов синтеза 1,1,1,2,3,3,3-гептафторпропана (R227еа). Сущность изобретения: газохроматографическое разделение анализируемой смеси фторуглеводородов в потоке газа-носителя на колонке с сорбентом – смешенным в объемном соотношении 2:1 предельно гидроксилированным силохромом с диатомитовым носителем, пропитанным трибутилфосфатом, взятым в количестве 23-27% от массы носителя. Анализируют R227еа, содержащий примеси ПФИБ, 1,1,1,2,2,3,3-гептафторпропана и других фторуглеводородов. Для регистрации компонентов при анализе сырца R227еа используют детектор по теплопроводности, а при анализе готового продукта – детектор ионизации в пламени. Нижняя граница измерения ПФИБ 0,001 об.%. Техническим результатом изобретения является разработка достаточно селективного в широком диапазоне концентраций метода анализа R227еа на содержание примесей, в том числе наиболее токсичной из них – перфторизобутилена (ПФИБ). 3 з.п. ф-лы, 5 табл., 1 ил.

Изобретение относится к аналитической химии и может быть использовано в химической промышленности при аналитическом контроле производств фторуглеводородов, например, для анализа газов синтеза 1,1,1,2,3,3,3-гептафторпропана (R227еа).

Продукт R227еа относится к озонобезопасным хладонам (фреонам) и находит широкое применение, в частности, для пожаротушения. В связи с этим предъявляются определенные требования к содержанию токсичных и озоноопасных примесей, которые могут присутствовать в этом продукте и зависят от условий синтеза, поэтому необходимо их полное газохроматографическое разделение по индивидуальным компонентам, в том числе полное отделение примесей от основного компонента. Наиболее токсичной примесью является перфторизобутилен, для которого ПДК в воздухе рабочей зоны составляет 0,1 мг/м³.

Известны способы анализа смеси фреонов методом газоадсорбционной хроматографии на колонке длиной 2 м, диаметром 6 мм, заполненной силикагелем марки МСК, при температуре колонки 40С и скорости азота 2 л/час и методом газожидкостной хроматографии на колонке длиной 6 м, заполненной неподвижной фазой, которой служит трибутилфосфат, нанесенный на диатомит в количестве 16%, при температуре колонки 80

Наиболее близким к предлагаемому по совокупности существенных признаков является способ газохроматографического определения перфторизобутилена в присутствии других фторсодержащих галогенуглеводородов [патент РФ №2189037, МПК G 01 N 30/48, 30/02, опубл. 10.09.2002]. Способ осуществляют путем разделения анализируемой смеси в потоке газа-носителя на хроматографической колонке, заполненной силохромом, поверхность которого содержит 2-3 мкмоль/м² ОН-групп, модифицированным дибутилфталатом, взятым в количестве 2-3% от массы сорбента, и регистрации перфторизобутилена с помощью детектора постоянной скорости рекомбинации или пламенно-ионизационного детектора.

Недостатком этого способа является низкая селективность и узкий диапазон определения перфторизобутилена и 1,1,1,2,2,3,3-гептафторпро-пана (R227ca) в присутствии основного компонента R227еа и сопутствующих примесей, получаемых в процессе его синтеза. Времена удерживания гексафторпропилена и неидентифицированной примеси, перфторизобутилена, R227са и R227еа, а также 1,1,1,3,3,3-гексафторпропана и неидентифицированной примеси близки, что не позволяет получить информацию о качественном и количественном составе анализируемого газа, содержащего эти компоненты в широком диапазоне концентраций.

Технической задачей настоящего изобретения является разработка обладающего достаточной селективностью в широком диапазоне концентраций метода анализа R227еа с расширением числа определяемых примесей, в том числе позволяющего проводить индивидуальный контроль за содержанием перфторизобутилена.

Поставленная техническая задача решается способом газохроматографического анализа, включающего разделение анализируемой смеси фторуглеводородов в потоке газа-носителя на хроматографической колонке, заполненной сорбентом, в состав которого входит силохром, поверхность которого содержит ОН-группы, и бутилсодержащий сложный эфир, и регистрацию компонентов, в котором согласно изобретению в качестве силохрома используют предельно гидроксилированный силохром, в качестве бутилсодержащего сложного эфира используют трибутилфосфат и в качестве сорбента используют смесь указанного силохрома с диатомитовым носителем, на который нанесен трибутилфосфат, причем для приготовления сорбента смешивают в объемном отношении 2:1 указанный силохром и диатомитовый носитель, содержащий 23-27 мас.% трибутилфосфата.

В качестве анализируемой смеси могут использовать 1,1,1,2,3,3,3-гептафторпропан, содержащий примеси перфторизобутилена, 1,1,1,2,2,3,3-гептафторпропана и других фторуглеводородов.

Для регистрации компонентов могут использовать детектор по теплопроводности, особенно при анализе сырца 1,1,1,2,3,3,3-гептафторпропана.

Для регистрации компонентов могут использовать детектор ионизации в пламени, особенно при анализе готового продукта 1,1,1,2,3,3,3-гептафторпропана.

Оптимальные условия хроматографического анализа приведены в таблице 1.

Для получения предельно гидроксилированного силохрома исходный силохром по ТУ 6-09-17-48-74 фракции 0,5-0,35 мм помещают в круглодонную термостойкую стеклянную колбу, заливают дистиллированной водой и выдерживают на кипящей водяной бане в течение 45 часов. Охлажденный до комнатной температуры силохром высушивают при температуре 120С в сушильном шкафу до постоянного веса.

Навеску трибутилфосфата (23-27% от массы носителя) растворяют в хлороформе и заливают полученным раствором диатомитовый носитель фракции 0,5-0,25 мм. Производят испарение растворителя в вытяжном шкафу без нагревания при периодическом перемешивании до получения сухой сыпучей массы, затем сушат до постоянного веса при 100С.

Для приготовления сорбента смешивают 50 см³ предельно гидроксилированного силохрома и 25 см³ диатомитового носителя, содержащего 23-27 мас.% трибутилфосфата. Приготовленным сорбентом заполняют хроматографическую колонку длиной 6 м, внутренним диаметром 3 мм и кондиционируют в потоке газа-носителя в течение 8-10 часов при температуре 80С.

Ниже приведены примеры по аналогу, прототипу и примеры, поясняющие техническое решение задачи. Результаты проверки разделительной способности этих сорбентов приведены в таблицах 2 и 3. Для этого использовали пробу R227ea, содержащего в своем составе перфторизобутилен, R227сa, 1,1,1,3,3,3-гексафторпропан, перфторгексан и другие фторорганические примеси. Регистрацию компонентов проводили с использованием детектора по теплопроводности. Для уточнения времен удерживания индивидуальных компонентов использовали чистые вещества.

Пример 1 (контрольный, по аналогу). Пробу анализируют при условиях аналога методом газожидкостной хроматографии с использованием трибутилфосфата, нанесенного на диатомит в количестве 16%. Регистрацию компонентов проводят с помощью детектора по теплопроводности.

Пример 2 (контрольный, по прототипу). Газохроматографическое разделение компонентов пробы проводят на колонке с силохромом, содержащим 2-3 мкмоль/м² ОН-групп, модифицированным дибутилфталатом в количестве 2-3% от массы сорбента, при условиях, приведенных в таблице 1.

Примеры 3-5 (контрольные). С целью установления оптимальной степени гидроксилирования поверхности силохрома для достижения необходимой селективности анализируют пробу R227ea, содержащего перфторизобутилен, R227сa и другие фторорганические примеси. В качестве сорбента используют силохром предельно гидроксилированный (пример 3), предельно дегидроксилированный (пример 4) и частично гидроксилированный (пример 5). Регистрация компонентов проводится с использованием детектора по теплопроводности. Данные результатов анализов по примерам 3-5, представленные в таблице 2, показывают, что только предельно гидроксилированный силохром позволяет в максимальной степени решить поставленную техническую задачу и получить наилучшее разделение компонентов пробы.

Но и в этом случае не обеспечивается полное разделение R227сa, перфторизобутилена и R227ea. Отмеченный недостаток устраняется добавкой к предельно гидроксилированному силохрому диатомитового носителя, содержащего 23-27 мас.% трибутилфосфата.

С целью определения оптимального соотношения предельно гидроксилированный силохром:диатомитовый носитель, содержащий 23-27 мас.% трибутилфосфата, в примерах 6-9 анализируют пробу R227ea, содержащего в своем составе перфторизобутилен, R227сa, перфторгексан и другие фторорганические примеси. Регистрация компонентов проводится с использованием детектора по теплопроводности. Условия анализа приведены в таблице 1, но в качестве сорбента используют смесь предельно гидроксилированного силохрома с диатомитовым носителем, содержащим 23-27 мас.% трибутилфосфата, взятых в разных объемных соотношениях.

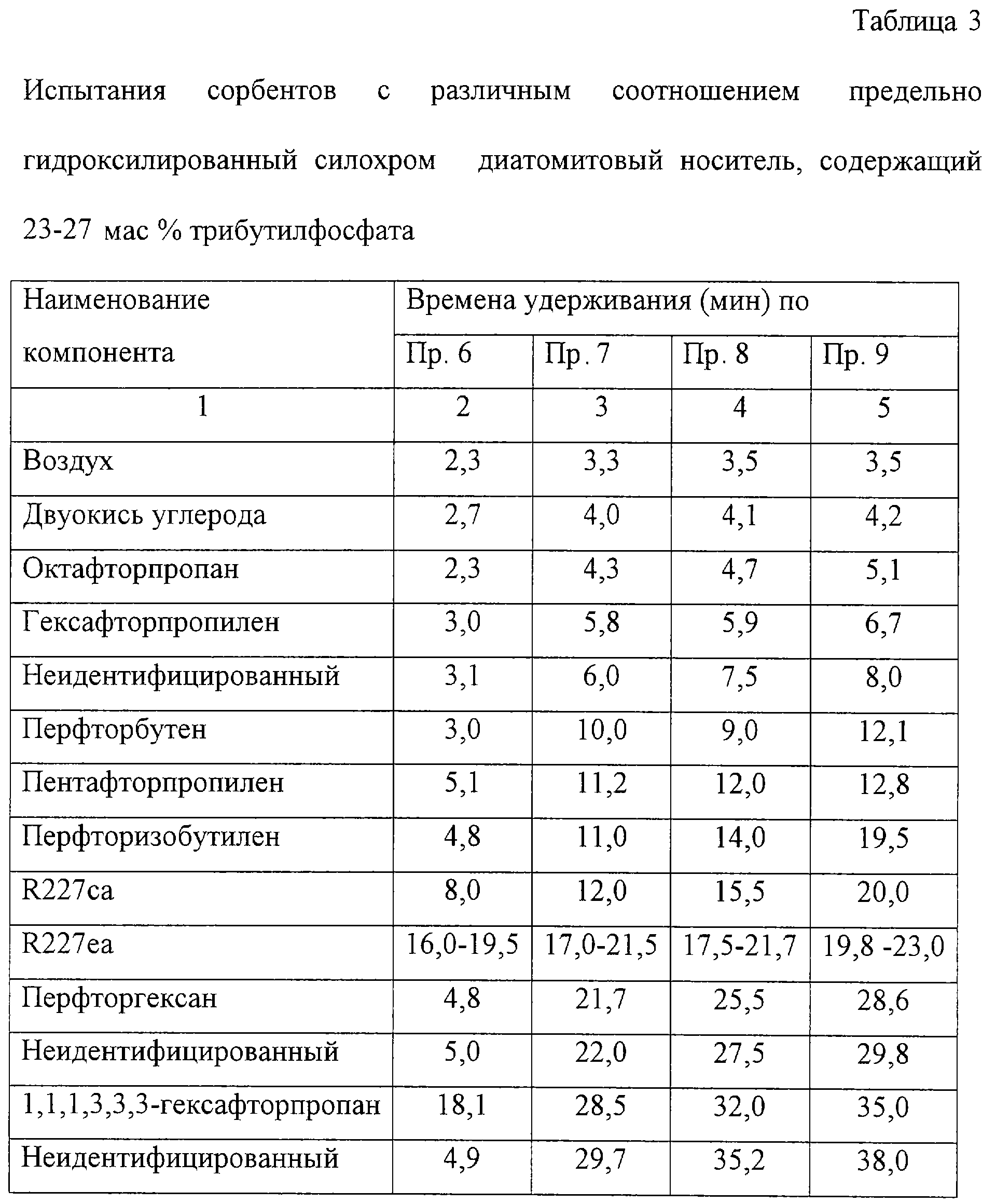

В примере 8 указанное соотношение составляет 2:1, что соответствует настоящему изобретению. В примерах 6, 7, 9 (контрольные) соотношение составляет 0:1; 1,5:1 и 2,5:1 соответственно. Результаты анализов приведены в таблице 3. Из таблицы 3 видно, что только при использовании сорбента, состоящего из силохрома предельно гидроксилированного и диатомитового носителя, содержащего 23-27 мас.% трибутилфосфата, взятыми в объемном соотношении 2:1, можно достичь полного разделения всех приведенных в таблице 3 компонентов.

Если брать предельно гидроксилированного силохрома больше оптимального соотношения, деления перфторизобутилена, R227ca и R227ea достичь не удается, если брать, наоборот, предельно гидроксилированного силохрома меньше оптимального, получается неудовлетворительное деление двуокиси углерода и октафторпропана, гексафторпропилена и неидентифицированного компонента, перфторизобутилена и пентафторпропилена, а также перфторгексана и неидентифицированного компонента.

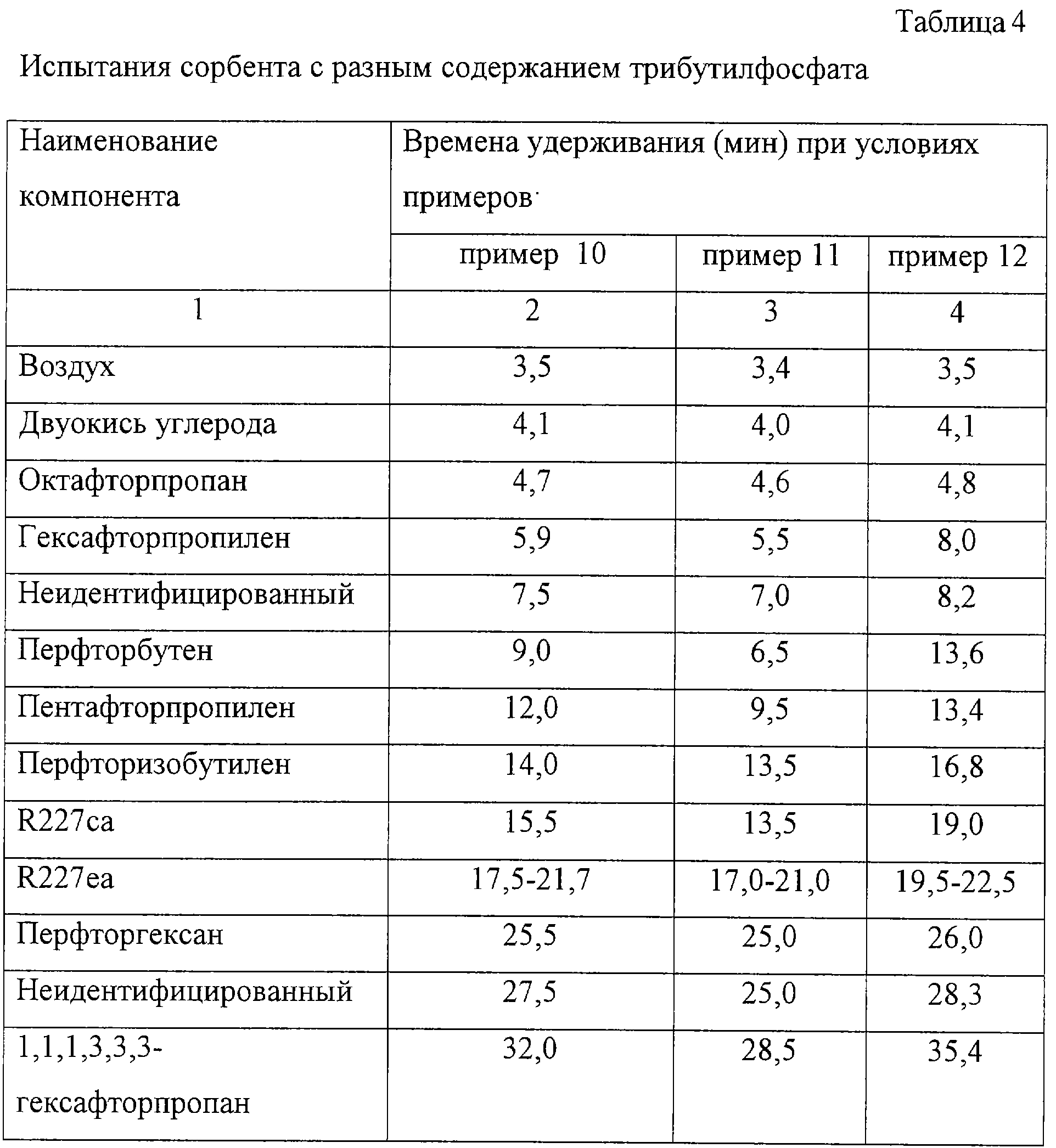

Примеры 10, 11, 12. С целью определения оптимального содержания неподвижной фазы на диатомитовом носителе анализируют пробу R227ea, содержащего в своем составе перфторизобутилен, R227ca, перфторгексан и другие фторорганические примеси. Регистрация компонентов смеси осуществляется с помощью детектора по теплопроводности. Условия анализа – в соответствии с таблицей 1, но в качестве второй (добавочной к предельно гидроксилированному силохрому) составляющей сорбента использовали диатомитовый носитель с различным содержанием трибутилфосфата. При этом в примере 11 (контрольный) использовали диатомитовый носитель, содержащий 20 мас.% трибутилфосфата, в примере 12 (контрольный) – диатомитовый носитель, содержащий 30 мас.% трибутилфосфата. Пример 10 – по настоящему изобретению. Результаты анализа, приведенные в таблице 4, показывают, что оптимальное содержание трибутилфосфата на диатомитовом носителе 23-27 мас.%. Только в этом случае достигается полное разделение “легких примесей” и возможно определение содержания перфторизобутилена и R227ca в основном компоненте – R227ea.

Пример 13. Анализ проводят аналогично примеру 10 (по изобретению), но в качестве анализируемой смеси используют пробу готового продукта R227ea, содержащего в своем составе перфторизобутилен, R227сa и другие фторорганические примеси с объемной долей от 0,001 до 0,2%. При этом для регистрации перфторизобутилена и других фторорганических примесей используют детектор ионизации в пламени.

Хроматограмма представлена на чертеже.

На хроматограмме обозначено: 1 – октафторпропан; 2 – гексафторпропилен; 3 – неидентифицированный; 4 – перфторбутен; 5 – пентафторпропилен; 6 – перфторизобутилен; 7 – 1,1,1,2,2,3,3-гептафторпропан; 8 – 1,1,1,2,3,3,3-гептафторпропан; 9 – перфторгексан; 10 – неидентифицированный; 11 – 1,1,1,3,3,3-гексафторпропан.

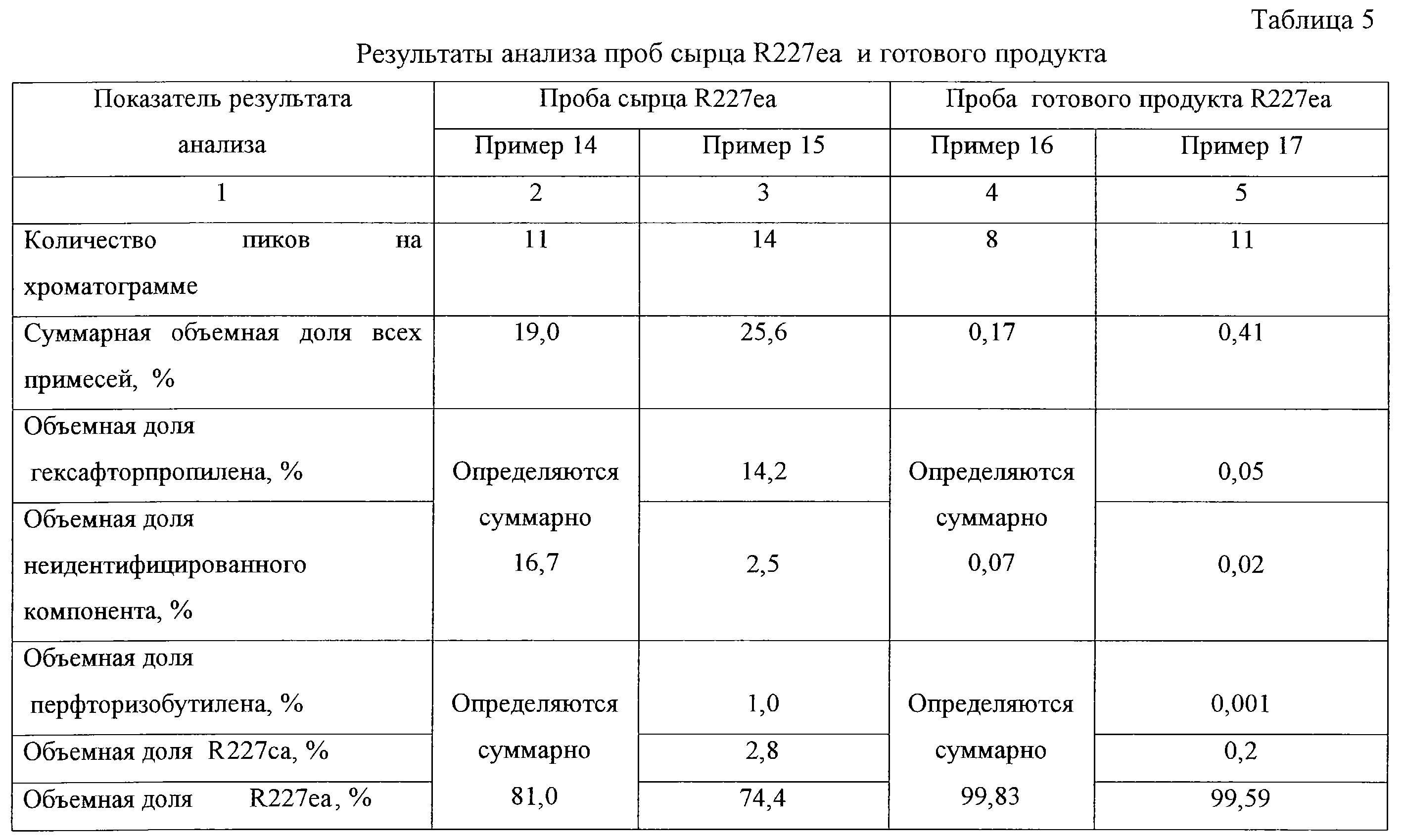

Примеры 14-17. Проводят анализ двух проб: сырца и готового продукта R227еа по прототипу и предлагаемому способу, при этом в примерах 14 (контрольный по прототипу) и 15 (по изобретению) анализируют сырец с детектором по теплопроводности, в примерах 16 (контрольный по прототипу) и 17 (по изобретению) – готовый продукт с детектором ионизации в пламени. Результаты анализа приведены в таблице 5.

Таким образом, разработан способ полного анализа смеси фторсодержащих углеводородов на хроматографической колонке, содержащей предельно гидроксилированный силохром и диатомитовый носитель, содержащий 23-27 мас.% трибутилфосфата, что не было возможным по прототипу. Предлагаемый способ характеризуется более высокой эффективностью и селективностью по сравнению с прототипом и позволяет определять все присутствующие в пробе компоненты, в том числе и высокотоксичный перфторизобутилен с нижней границей измерения 110^-3 об.%.

Формула изобретения

1. Способ газохроматографического определения фторуглеводородов, включающий разделение анализируемой смеси в потоке газа-носителя на хроматографической колонке, заполненной сорбентом, в состав которого входит силохром, поверхность которого содержит ОН-группы, и бутилсодержащий сложный эфир и регистрацию компонентов, отличающийся тем, что в качестве силохрома используют предельно гидроксилированный силохром, в качестве бутилсодержащего сложного эфира используют трибутилфосфат, и в качестве сорбента используют смесь указанного силохрома с диатомитовым носителем, на который нанесен трибутилфосфат, причем для приготовления сорбента смешивают в объемном отношении 2:1 указанный силохром и диатомитовый носитель, содержащий 23-27 мас.% трибутилфосфата.

2. Способ по п.1, отличающийся тем, что в качестве анализируемой смеси используют 1,1,1,2,3,3,3-гептафторпропан, содержащий примеси перфторизобутилена и 1,1,1,2,2,3,3-гептафторпропана.

3. Способ по п.2, отличающийся тем, что для регистрации компонентов при анализе сырца 1,1,1,2,3,3,3-гептафторпропана используют детектор по теплопроводности.

4. Способ по п.2, отличающийся тем, что для регистрации компонентов при анализе готового продукта 1,1,1,2,3,3,3-гептафторпропана используют детектор ионизации в пламени.
