Патент на изобретение №2230613

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2230613 (13) C2
(51) МПК 7
B03C7/00
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 25.02.2011 – прекратил действие

(21), (22) Заявка: 2002117536/03, 01.07.2002

(24) Дата начала отсчета срока действия патента:

01.07.2002

(43) Дата публикации заявки: 20.01.2004

(45) Опубликовано: 20.06.2004

(56) Список документов, цитированных в отчете о
поиске:
RU 2029629 C1, 07.02.1995. SU 127208 A, 04.04.1960. SU 540673 A, 31.12.1976. SU 113549 A, 05.01.1959. SU 114521 A, 10.11.1958. RU 2131485 C1, 10.06.1999. RU 2125477 C1, 27.01.1999. RU 2185451 C1, 20.07.2002. PL 158889 B1, 15.03.1989.

Адрес для переписки:

420097, г.Казань, Зинина, 4, ЦНИИгеолнеруд

(72) Автор(ы):

Хайдаров Р.А. (RU),
Габдуллин М.Г. (RU)

(73) Патентообладатель(и):

Центральный научно-исследовательский институт геологии нерудных полезных ископаемых (RU)

(54) СПОСОБ ЭЛЕКТРОФИЗИЧЕСКОГО ОБОГАЩЕНИЯ ПУЛЬПЫ, СОДЕРЖАЩЕЙ ТОНКОДИСПЕРСНОЕ ЗОЛОТО

(57) Реферат:

Изобретение относится к обогащению полезных ископаемых, а именно к электросепарации тонкодисперсного золота из золотоносных рыхлых песчаных и песчано-глинистых пород. Технический результат – повышение степени извлечения тонкодисперсного золота, снижение энергозатрат. Сущность способа: электросепарацию золотосодержащей пульпы проводят в движущемся растворе хлоридов щелочных металлов с концентрацией 10-20 г/л в переменном электрическом поле, создаваемом электродами при подаче на них переменного напряжения 12-18 В. 2 табл.

Изобретение относится к обогащению полезных ископаемых, а именно к электросепарации природных минералов в жидких средах, и может быть использовано для извлечения тонкодисперсного золота из золотоносных рыхлых песчаных и песчано-глинистых пород.

Известен способ, в котором для диэлектрического обогащения дисперсных минеральных продуктов в ванну наливают жидкость с заданной электропроводностью, в которую опускают электроды с постоянным или переменным напряжением не более 6000 В, подлежащий разделению материал подают на наклонную перегородку, при скатывании с которой происходит разделение частиц с разными электрическими свойствами. (А.с. №127208, кл. 16, БИ №7, 1960 г.).

Недостатком известного способа является его большая энергоемкость и неэффективность использования при извлечении тонкодисперсного золота.

Известен способ электрической сепарации золотосодержащего минерального комплекса, включающий помещение частиц в электрическое поле и отбор разделенных фракций, отличающийся тем, что разделение частиц осуществляют в электростатическом поле горизонтального плоского конденсатора напряженностью 2,5-3,0 кВ/см при отрицательной полярности верхнего электрода при одновременном нагреве частиц до 200-220С. (Патент РФ №2029629, МПК 6 В 03 С 7/00, БИ №6, 1995 г.).

Недостатком известного способа являются большие энергетические затраты на создание электрического поля напряженностью 2,5-3,0 кВ/см, дополнительный нагрев частиц до 200-220С и использование высокого напряжения, подаваемого на электроды (3800-5500 В), кроме того, способ рассчитан на обогащение минералов с размером частиц более 0,5 мм, т.е. относящихся к более крупному классу, чем тонкодисперсное золото.

Известен способ электрической сепарации золота, в котором для извлечения золота применяется коронное электрическое поле с использованием вибролотка, с подогревом (Электрический сепаратор ЭС-2. Руководство по эксплуатации ЭС 20000000 РЭ. 1976 г.).

Недостатком известного способа является низкая эффективность при извлечении частиц класса -0,15 0,01 мм, степень извлечения 15%, большие затраты электроэнергии, так как необходим подогрев вибролотка до 80С.

В связи с постоянно возрастающей потребностью различных отраслей промышленности в благородных металлах наблюдается тенденция к промышленному использованию месторождений с более бедными и труднообогатимыми рудами. К такому типу золотоносных пород относятся песчано-гравийные материалы (ПГМ). Золото в этих породах весьма мелкое (0,15-0,25 мм), тонкое (0,10-0,15 мм) и пылевидное (менее 0,10 мм), по технологическим свойствам относится к труднообогатимой категории.

Традиционно обогащение золотосодержащих пород производится физико-механическими и химико-биологическими методами. К физико-механическим методам относятся гравитационный метод, методы разделения в электрических и магнитных полях. Гравитационный метод при промышленном использовании позволяет эффективно обогащать руды, содержащие золото крупностью не менее 0,06-0,08 мм. Для тонкого золота коэффициент извлечения при этом способе низкий, не более 65%. При использовании химико-биологических методов общим минусом является их несоответствие экологическим требованиям.

Наиболее перспективными для обогащения тонкодисперсного золота класса крупности менее 0,02-0,03 мм являются способы обогащения в магнитных и электромагнитных полях, хотя эти известные способы требуют больших энергетических затрат.

Задачей, на решение которой направлено изобретение, является создание экономичного и эффективного способа извлечения тонкого и тонкодисперсного золота из любых рыхлых пород как природного, так и техногенного (отвалы) происхождения путем электросепарации в токопроводящей среде.

Технический результат повышение степени извлечения тонкодисперсного золота, снижение энергозатрат.

Указанный технический результат достигается тем, что способ электрофизического обогащения пульпы, содержащей тонкодисперсное золото, включает подачу золотосодержащей пульпы в электрическом поле и выделение обогащенной фракции электросепарацией, при этом электросепарацию проводят в движущемся растворе хлоридов щелочных металлов с концентрацией 10-20 г/л в переменном электрическом поле, создаваемом электродами при подаче на них переменного напряжения 12-18 В.

Сущность изобретения заключается в том, что при прохождении золотосодержащей пульпы между электродами, находящимися в токопроводящей среде, происходит разделение тонкого золота от вмещающих минеральных составляющих по их электропроводности. При этом концентрация золота происходит в межэлектродном пространстве.

Пример осуществления способа.

Обогащению электрофизическим методом подвергалась шламовая часть ПГМ класса -0,1 мм. Пробы отобраны на Телеговско-Дербешкинском и Лаишевском месторождениях ПГМ Республики Татарстан. Всего было проведено 1500 экспериментов, на которых подтвержден эффект воспроизводства обогащения. Исходное содержание золота 0,08-0,70 мг/кг. Вмещающие минералы: ильменит, рутил, циркон, лейкоксен, магнетит, гематит, сфен, слюда, кварц и полевые шпаты.

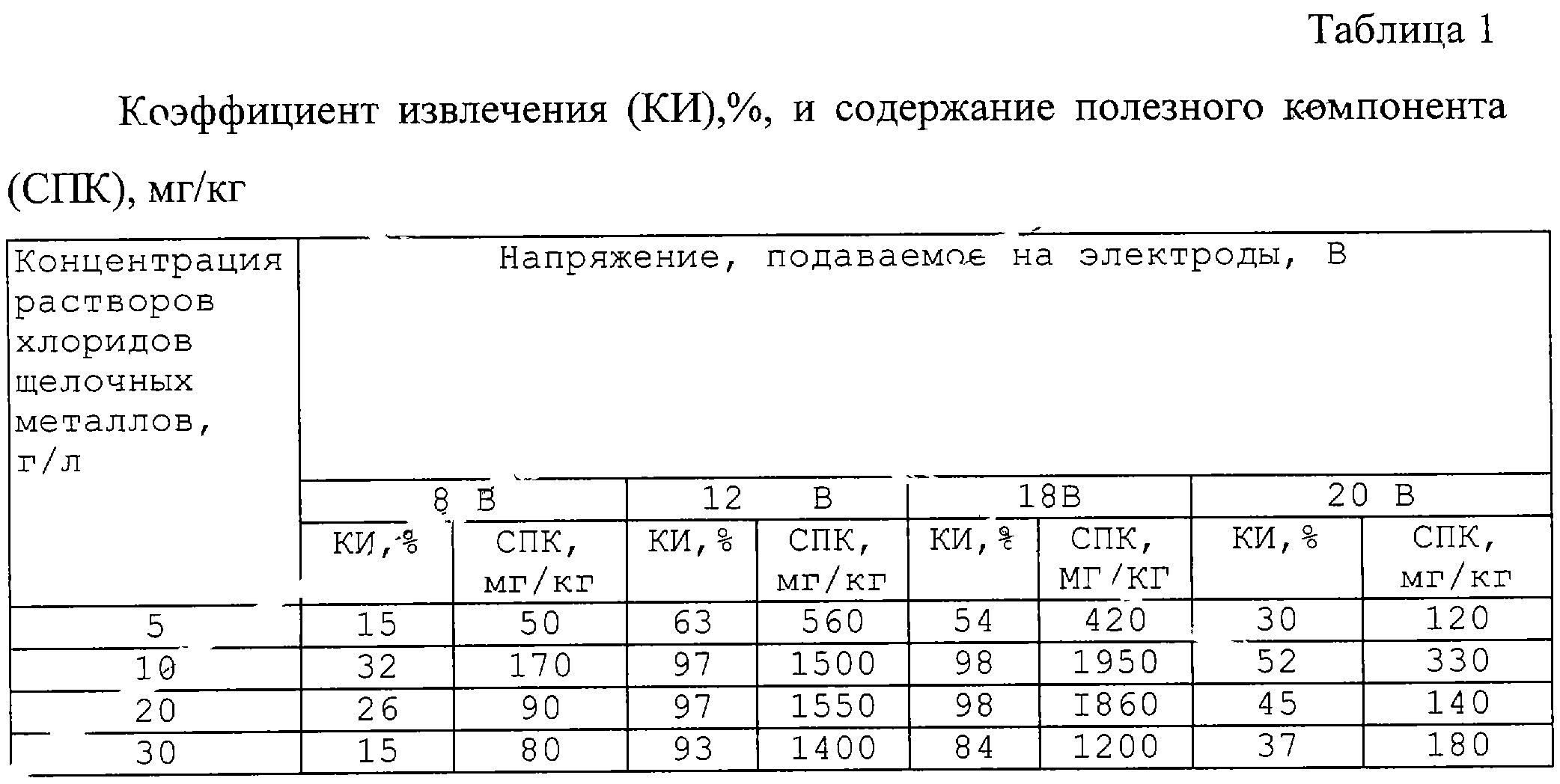

Сначала получают золотосодержащую пульпу с соотношением Т:Ж, равным 1:(10-14), путем смешивания породы с жидкой токопроводящей средой, в качестве которой используются водные растворы хлоридов щелочных металлов с концентрациями от 10 до 30 г/л. Затем при скорости движения 5-10 м/с пульпа проходит между электродами, на которые подается напряжение 12-18 В, где и происходит выделение обогащенной фракции. Результаты обогащения представительных образцов приведены в таблице 1.

Как видно из таблицы, максимальные значения коэффициента извлечения (КИ), %, и содержания полезного компонента (СПК), мг/кг, приходятся на концентрацию раствора щелочного металла 10-20 г/л при напряжении на электродах 12-18 В. При концентрации раствора менее 10 мг/кг, например, 5 мг/кг, значения КИ и СПК минимальны при всех значениях напряжения. Это объясняется тем, что при таких концентрациях солей в растворе электрические силы, воздействующие на мелкие частицы золота, недостаточно сильно отклоняют их. При повышении концентрации солей до 30 г/л и напряжения на электродах до 20 В и более увеличившиеся электрические силы действуют не только на частицы золота, но и на вмещающие минеральные компоненты, что приводит к уменьшению величин КИ и СПК.

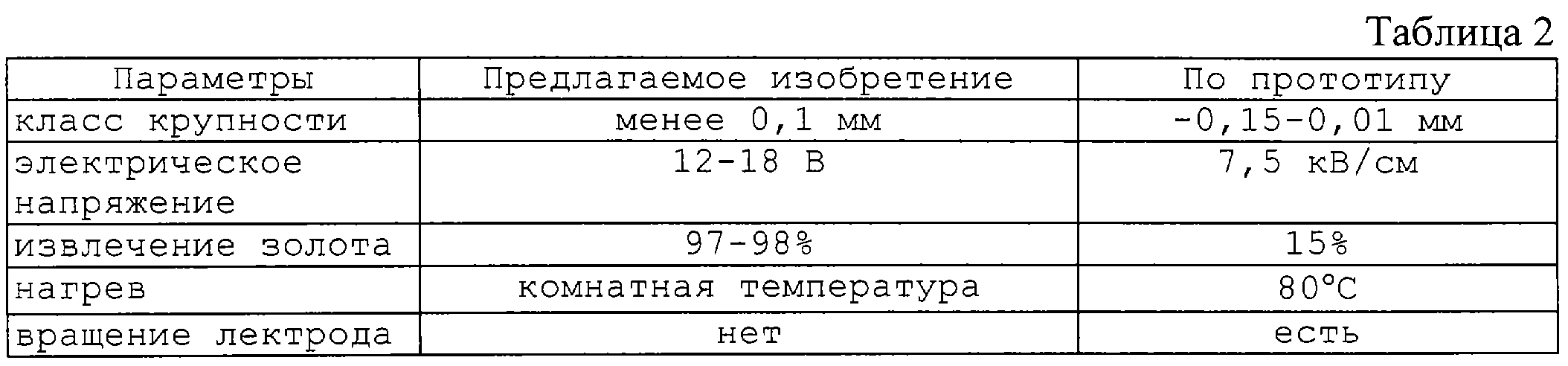

В таблице 2 представлены параметры сравнения изобретения и способа, описанного в последнем цитируемом источнике.

Из представленных в таблице данных видно, что по заявленному изобретению степень извлечения тонкодисперсного золота с частицами менее 0,1 мм в 6 раз выше по сравнению со сравниваемым способом. Кроме того, заявленный способ менее энергоемкий, так как энергия расходуется только на подаваемое напряжение.

Таким образом, изложенные сведения свидетельствуют о выполнении при использовании заявленного способа следующей совокупности условий: заявленный способ, при его осуществлении, предназначен для использования в промышленности, а именно в горнорудной промышленности при обогащении тонкодисперсного золота.

Формула изобретения

Способ электрофизического обогащения пульпы, содержащей тонкодисперсное золото, характеризующийся тем, что золотосодержащую пульпу подают в электрическое поле и выделяют обогащенную фракцию электросепарацией, при этом электросепарацию проводят в движущемся растворе хлоридов щелочных металлов с концентрацией 10-20 г/л в переменном электрическом поле, создаваемом электродами при подаче на них переменного напряжения 12-18 В.


MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 02.07.2007

Извещение опубликовано: 20.02.2009 БИ: 05/2009
