(21), (22) Заявка: 2002133829/15, 15.12.2002
(24) Дата начала отсчета срока действия патента:
15.12.2002
(45) Опубликовано: 20.06.2004
(56) Список документов, цитированных в отчете о поиске:
КУДРЯВЦЕВА Л.Ю. и др. Хемосорбционные материалы для газопылезащитных респираторов. Журнал прикладной химии. – 1997, т.70, в.5, с.751-754. RU 2161338 С1, 27.12.2000.
Адрес для переписки:
614113, г.Пермь, ул. Гальперина, 6, ЗАО “Сорбент-Центр Внедрение”, Ю.А. Романову
|
(72) Автор(ы):
Романов Н.Ю. (RU), Лянг А.В. (RU), Фарберова Е.А. (RU), Кузьмина Н.С. (RU), Кутумина Г.А. (RU)
(73) Патентообладатель(и):
Закрытое акционерное общество с иностранными инвестициями “Сорбент-Центр Внедрение” (RU)
|
(54) ПОГЛОТИТЕЛЬ ДЛЯ ОБЛЕГЧЕННЫХ РЕСПИРАТОРОВ
(57) Реферат:
Изобретение относится к производству поглотителей на основе активированных углеродных тканей для поглощения аварийно химически опасных веществ ингаляционного действия кислого, нейтрального и органического характеров, радиоактивных газов и паров. Поглотитель для облегченных респираторов содержит активированную углеродную ткань с объемом сорбционного пространства 0,35 10-3-0,55 10-3 м3/кг, импрегнированную карбонатами щелочных металлов при следующем соотношении компонентов, мас.%: карбонат калия и/или карбонат натрия 1-10; активированная углеродная ткань остальное. Поглотитель для облегченных респираторов обладает высокой динамической активностью по веществам различного характера при концентрации их в воздухе до 5 норм ПДК. 2 табл.
Изобретение относится к производству поглотителей на основе активированных углеродных тканей для поглощения аварийно химически опасных веществ ингаляционного действия (АХОВИД) кислого (диоксид серы, хлористый водород и т.п.), нейтрального (хлор, фтор, йод и т.п.) и органического (бензол, толуол, йодистый метил и т.п.) характеров, радиоактивных газов и паров (радиоактивный йод, радиоактивный йодистый метил и т.п.) при концентрации их в воздухе до 5 норм ПДК.
Известна активированная углеродная ткань бусофит [ТУ 88 БССР 180-90 Материал угольно-волокнистый сорбционно-фильтрующий (бусофит) г.Светлогорск], поглощающая органические и радиоактивные пары. Недостатком ткани бусофит является отсутствие защиты от АХОВИД кислого и нейтрального характеров.
Наиболее близким по техническому решению к предлагаемому поглотителю является поглотитель на основе активированной углеродной ткани [Л.Ю.Кудрявцева, Е.А.Фарберова, Г.К.Ивахнюк, О.А.Болкунов, М.Л.Шкрабо. Хемосорбционные материалы для газопылезащитных респираторов. Журнал прикладной химии, 1997 г., т.70, вып.5, с.751-754], импрегнированной карбонатами щелочных металлов в количестве более 12 мас.%. Недостатком этого поглотителя является большое количество импрегната, приводящее к его осыпанию с поверхности поглотителя, что затрудняет его использование в респираторах из-за возможности попадания импрегната в органы дыхания.
Перед авторами стояла задача – разработать поглотитель на основе активированной углеродной ткани, обеспечивающей достаточно высокую степень защиты от АХОВИД кислого, нейтрального и органического характеров при содержании их в воздухе до 5 норм ПДК.
Результат достигается тем, что активированная углеродная ткань с предельным объемом сорбционного пространства 0,35-0,55 см3/г импрегнируется карбонатом калия и/или натрия при следующем соотношении компонентов, мас.%:
Карбонат калия и/или натрия 1-10
Активированная углеродная ткань Остальное
Предлагаемый поглотитель готовят на основе активированной углеродной ткани с поверхностной плотностью 200-265 г/м2, предельным объемом сорбционного пространства 0,35-0,55 см3/г, которую пропитывают раствором карбоната калия и/или натрия при температуре не ниже 30 С. Пропитанную ткань отжимают и высушивают.
Пример 1. Активированную углеродную ткань полотнами прямоугольной формы погружают в пропиточный раствор с плотностью 1,05 г/см3 с температурой 60 С и выдерживают 10 мин. Пропитанные полотна вынимают из раствора, отжимают на валках, выдерживают на воздухе в течение 3 часов при комнатной температуре, высушивают при температуре 110-115 С в течение 5 часов. Получают поглотитель, содержащий 3,0 мас.% карбоната калия, активированная углеродная ткань остальное. Динамическая активность поглотителя по бензолу 39 мин, по диоксиду серы 8 мин, статическая активность по йоду 1600 мг/г.
Пример 2. Активированную углеродную ткань пропитывают аналогично примеру 1, но раствором с плотностью 1,17 г/см3. Далее поглотитель получают аналогично примеру 1. Поглотитель содержит 8,5 мас.% карбоната калия, имеет динамическую активность по бензолу 28 мин, по диоксиду серы 28 мин, статическая активность по йоду 1145 мг/г.
Условия испытаний: удельный расход газовоздушной смеси 0,05 дм3/мин см2, относительная влажность воздуха 50%, концентрация бензола 1,0 г/м3, диоксида серы – 0,2 г/м3, йода – 0,1 г/м3. Параметры испытаний выбраны с учетом условий эксплуатации облегченных газопылезащитных респираторов.

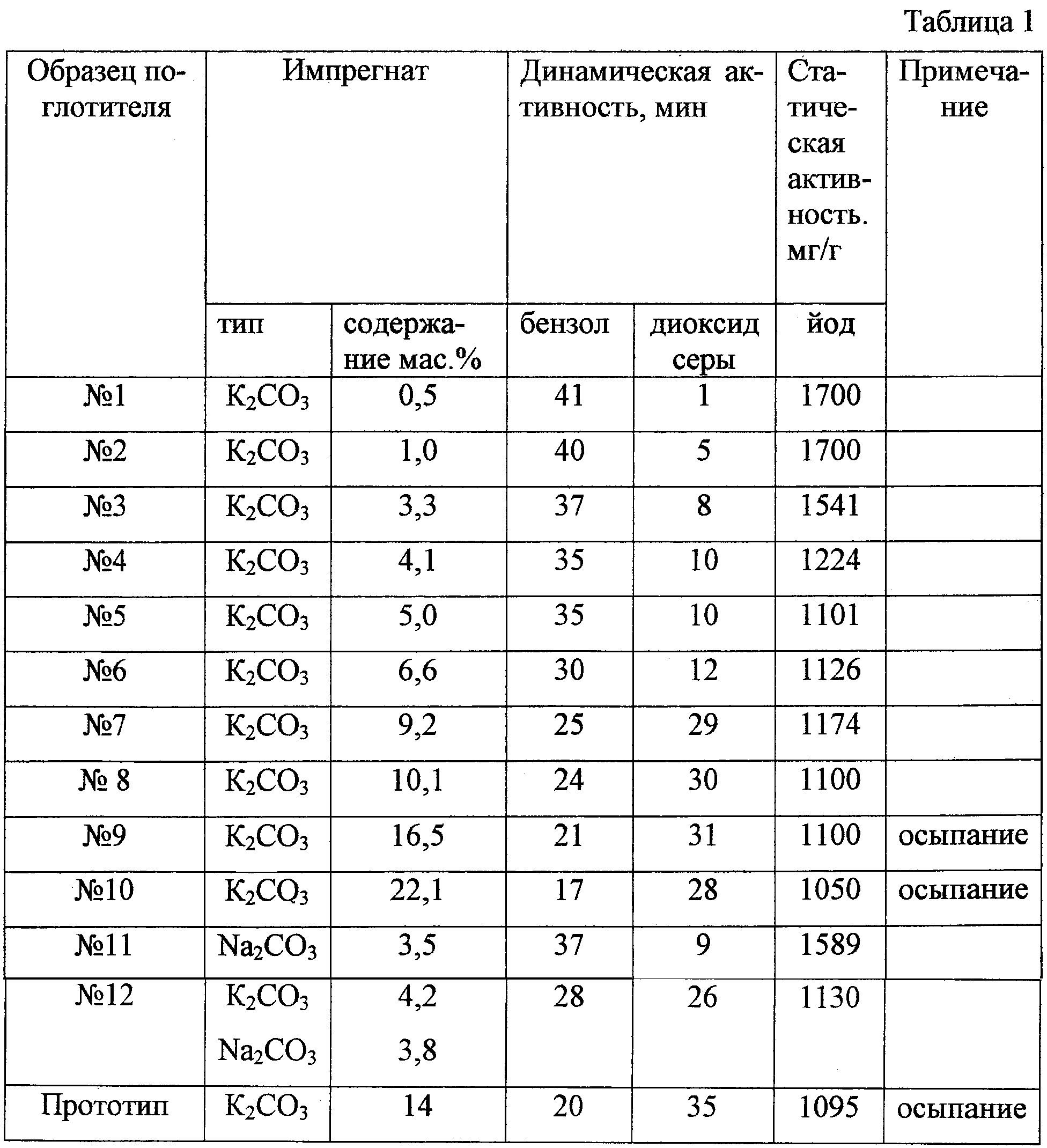

В таблице 1 приведено обоснование оптимального содержания карбонатов в образцах предлагаемого поглотителя в сравнении с прототипом и их защитные характеристики по бензолу, диоксиду серы и йоду.
Уменьшение содержания импрегната в поглотителе ниже 1 мас.% не обеспечивает защиту от диоксида серы, а увеличение содержания импрегната более 10 мас.% ведет к падению защитных показателей по бензолу и йоду и не ведет к заметному росту динамической активности по диоксиду серы, кроме того, импрегнат осыпается с поглотителя, что приводит к росту сопротивления и возможности попадания пыли импрегната в органы дыхания, снижению защитных характеристик по радиоактивным газам и парам.
Из результатов, приведенных в таблице 1, следует, что предлагаемый поглотитель по сравнению с прототипом обладает более высокой динамической активностью по АХОВИД органического характера и может изготавливаться в двух вариантах: для поглощения газовоздушных смесей с преобладающим содержанием паров радиоактивных веществ количество импрегната оптимально 1-4 мас.%, для смесей с преобладающим содержанием кислых газов и паров количество импрегната оптимально 5-10 мас.%.

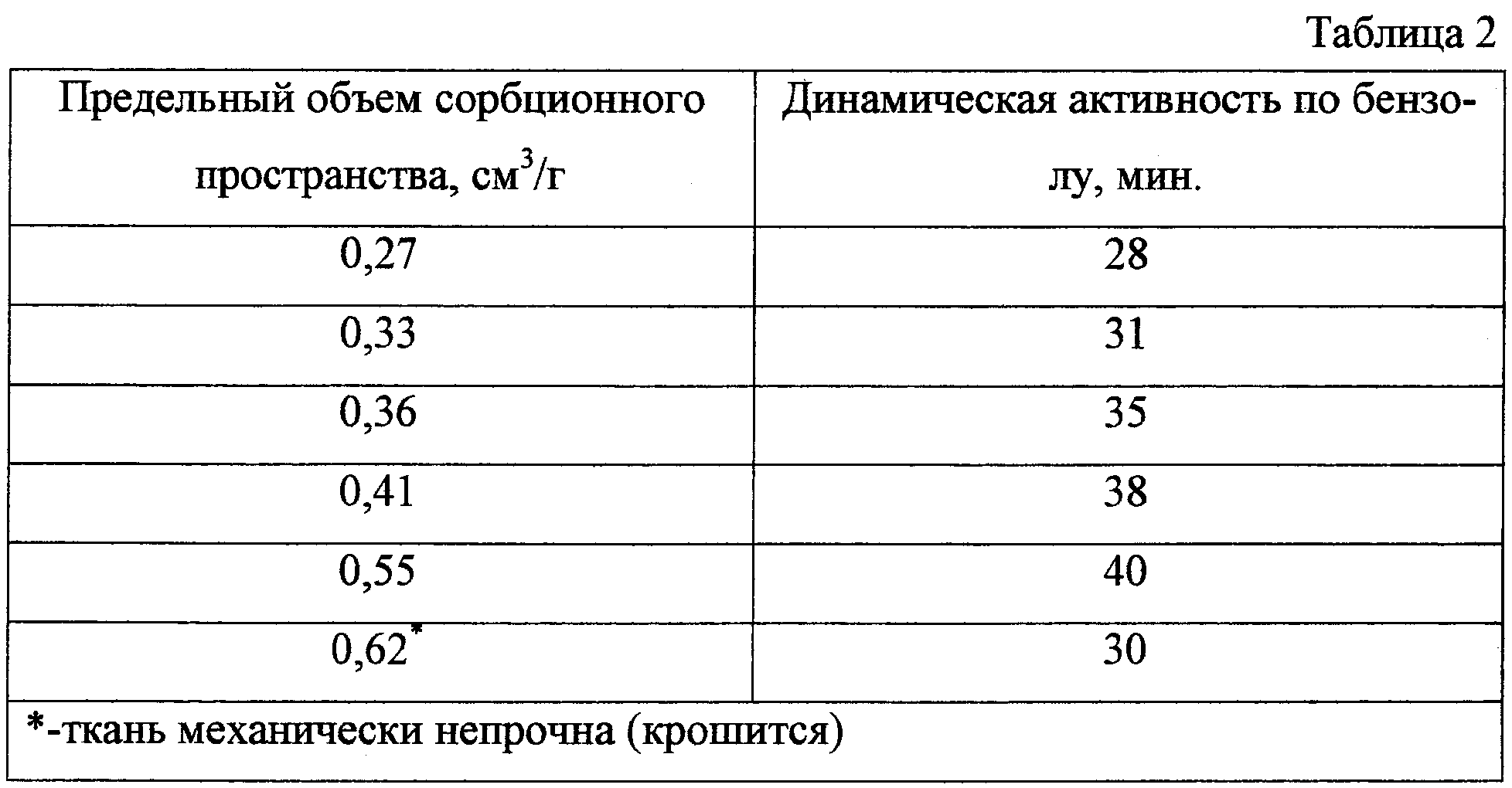

В таблице 2 приведено обоснование предельного объема сорбционного пространства активированной углеродной ткани, из которой был получен поглотитель с содержанием карбоната калия 4 мас.%,
Из данных таблицы 2 видно, что оптимальный предельный объем сорбционного пространства активированной углеродной ткани находится в пределах 0,33-0,55 см3/г. Уменьшение и увеличение объема сорбционного пространства приводит к снижению качества поглотителя.
На основе предлагаемого поглотителя были изготовлены образцы облегченных респираторов – фильтрующие полумаски (Уралец, Кама-2000) и сменные газопылезащитные фильтры к респиратору РПА-ГП. Проведены их лабораторные и эксплуатационные испытания в ГНЦ “Институт Биофизики”, г. Москва, в производстве серной кислоты и углеводородов на ООО “Лукойл-Пермнефтеоргсинтез”. Респираторы получили положительную оценку на производстве при их опытной эксплуатации.
Планируется дальнейшее производство поглотителя и СИЗОД, снаряженных этим поглотителем.
Формула изобретения
Поглотитель для облегченных респираторов, содержащий активированную углеродную ткань, импрегнированную карбонатами щелочных металлов, отличающийся тем, что активированная углеродная ткань имеет объем сорбционного пространства 0,35 10-3 0,55 10-3 м3/кг, а в качестве импрегната служит карбонат калия и/или карбонат натрия при следующем соотношении компонентов, мас.%:
Карбонат калия и/или карбонат натрия 1-10
Активированная углеродная ткань Остальное
PD4A – Изменение наименования обладателя патента СССР или патента Российской Федерации на изобретение
(73) Новое наименование патентообладателя:
Закрытое акционерное общество «Сорбент–Центр Внедрение» (RU)
Адрес для переписки:
614113, г. Пермь, ул. Гальперина, 6, ЗАО «Сорбент–Центр Внедрение»
Извещение опубликовано: 10.12.2007 БИ: 34/2007
PC4A – Регистрация договора об уступке патента Российской Федерации на изобретение
(73) Патентообладатель(и):
Закрытое акционерное общество “Сорбент-Центр Внедрение”
(73) Патентообладатель:
Общество с ограниченной ответственностью “Собинтел”
Дата и номер государственной регистрации перехода исключительного права: 03.10.2008 № РД0041668
Извещение опубликовано: 20.11.2008 БИ: 32/2008
QB4A Регистрация лицензионного договора на использование изобретения
Лицензиар(ы): Общество с ограниченной ответственностью “Собинтел”
НИЛ
Лицензиат(ы): Открытое акционерное общество “Сорбент”
Договор № РД0056838 зарегистрирован 13.11.2009
Извещение опубликовано: 27.12.2009 БИ: 36/2009
* ИЛ – исключительная лицензия НИЛ – неисключительная лицензия
|
|
