Патент на изобретение №2230609

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2230609 (13) C1
(51) МПК 7
B01J20/10, B01J20/04, B01J20/08
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 25.02.2011 – действует

(21), (22) Заявка: 2003111532/15, 21.04.2003

(24) Дата начала отсчета срока действия патента:

21.04.2003

(45) Опубликовано: 20.06.2004

(56) Список документов, цитированных в отчете о
поиске:
SU 929209 A, 23.05.1982. SU 1178478 A, 15.09.1985. SU 947044 A, 30.07.1982. SU 1726008 A1, 15.04.1992. SU 1771426 A3, 23.10.1992.

Адрес для переписки:

454080, г.Челябинск, пр. Ленина, 76, ЮУрГУ, технический отдел

(72) Автор(ы):

Пашкеев И.Ю. (RU),
Семенова И.А. (RU),
Михайлов Г.Г. (RU),
Дзекун Е.Г. (RU),
Шмыга В.Б. (RU)

(73) Патентообладатель(и):

Южно-Уральский государственный университет (RU)

(54) СОРБЕНТ НА ОСНОВЕ СИЛИКАТОВ КАЛЬЦИЯ

(57) Реферат:

Изобретение относится к области прикладной радиохимии и может быть использовано для иммобилизации радиоактивных отходов из растворов, для обработки территорий и водоемов, подвергшихся загрязнению радионуклидами. Согласно изобретению сорбент на основе силикатов кальция содержит следующие ингредиенты в следующем соотношении, мас.%: диоксид кремния – 25…26; оксид кальция – 45…52; оксид алюминия – 5…7; оксид магния – 13…15. Изобретение позволяет создать сорбент, необратимо поглощающий радионуклиды. 1 табл.

Изобретение относится к области прикладной радиохимии и может быть использовано для иммобилизации радиоактивных отходов из растворов, для обработки территорий и водоемов, подвергшихся загрязнению радионуклидами.

Основной проблемой, связанной с применением сорбционного способа иммобилизации жидких радиоактивных отходов, является отсутствие эффективного материала-сорбента, способного необратимо фиксировать радионуклиды, что служило бы гарантией его последующего безопасного хранения и захоронения.

В настоящее время в качестве сорбентов радионуклидов используют органические и неорганические материалы природного и искусственного происхождения.

Известен искусственный органический сорбент – сильнокислый катионит КУ-2-8 [1], который обладает достаточно высокой обменной емкостью 1,65 мг-экв/мл, хорошими фильтрующими и кинетическими свойствами, химической устойчивостью в концентрированных растворах кислот и щелочей, достаточно высокими коэффициентами очистки от радионуклидов.

Сорбция на КУ-2-8 позволяет удалить из отходов все радионуклиды, находящиеся в ионной форме.

Недостатком сорбента КУ-2-8 является невозможность извлечения из жидких радиоактивных отходов радионуклидов, находящихся в молекулярной и коллоидной форме.

Недостатком сорбента КУ-2-8 также является обратимость процессов сорбции, что не позволяет применять его для иммобилизации радионуклидов в водоносных слоях.

Известен искусственный неорганический сорбент – двуокись циркония (ZrO2). Двуокись циркония обладает сорбционными и ионообменными свойствами, которые зависят от способа получения и метода гранулирования. Обменная емкость двуокиси циркония находится в пределах 0,8-1,0 мг-экв/г [2]. Сорбент – двуокись циркония – ведет себя в кислых растворах как анионит, а в щелочных – как катионит. Двуокись циркония во многом напоминает органические ионообменные сорбенты. Поэтому двуокись циркония обладает недостатками органических искусственных сорбентов.

В качестве наиболее близкого аналога (прототипа) заявленного сорбента выбраны природные неорганические сорбенты – цеолиты [3], которые наиболее близки к предлагаемому по физическим, сорбционным свойствам.

Состав цеолитов, в общем виде, обычно выражается формулой

Mx/k[(AlO2)x(SiO2)y]nH2O,

где М – катион с валентностью k; n – число молекул воды; x – в зависимости от структуры принимает значение от 1 до 5.

Прототип – клиноптилолит – содержит следующие ингредиенты, мас.%:

Диоксид кремния 69,2

Оксид кальция 1,0

Оксид алюминия 10,6

Оксид магния 0,1

Цеолиты селективны к крупным катионам. Так, например, для такого цеолита как клиноптилолит, полный ряд селективности выглядит следующим образом: Cs>Rb>К>NH4>Pb>Ag>Ва>Na>Sr>Ca>Li>Cd>Cu>Zn [2].

Полная обменная емкость (ПОЕ) цеолитов имеет следующие значения, мг-экв/г: клиноптилолита – 2,2; эрионита – 3,1; шабазита – 3,9 [4].

Недостатком прототипа является отсутствие необратимой фиксации радионуклидов в отработанном сорбенте, малая распространенность цеолитов в природе в чистом виде, значительная стоимость (150$ за 1 тонну).

Задачей, на решение которой направлено изобретение, является создание материала с хорошими сорбционными свойствами, необратимо фиксирующего радионуклиды, дешевого и доступного.

Указанная задача решается тем, что сорбент на основе силикатов кальция с добавлением оксида кальция и оксида магния согласно изобретению содержит указанные ингредиенты в следующем соотношении, мас.%: диоксид кремния – 25…26; оксид кальция – 45…52; оксид алюминия – 5…7; оксид магния – 13…15.

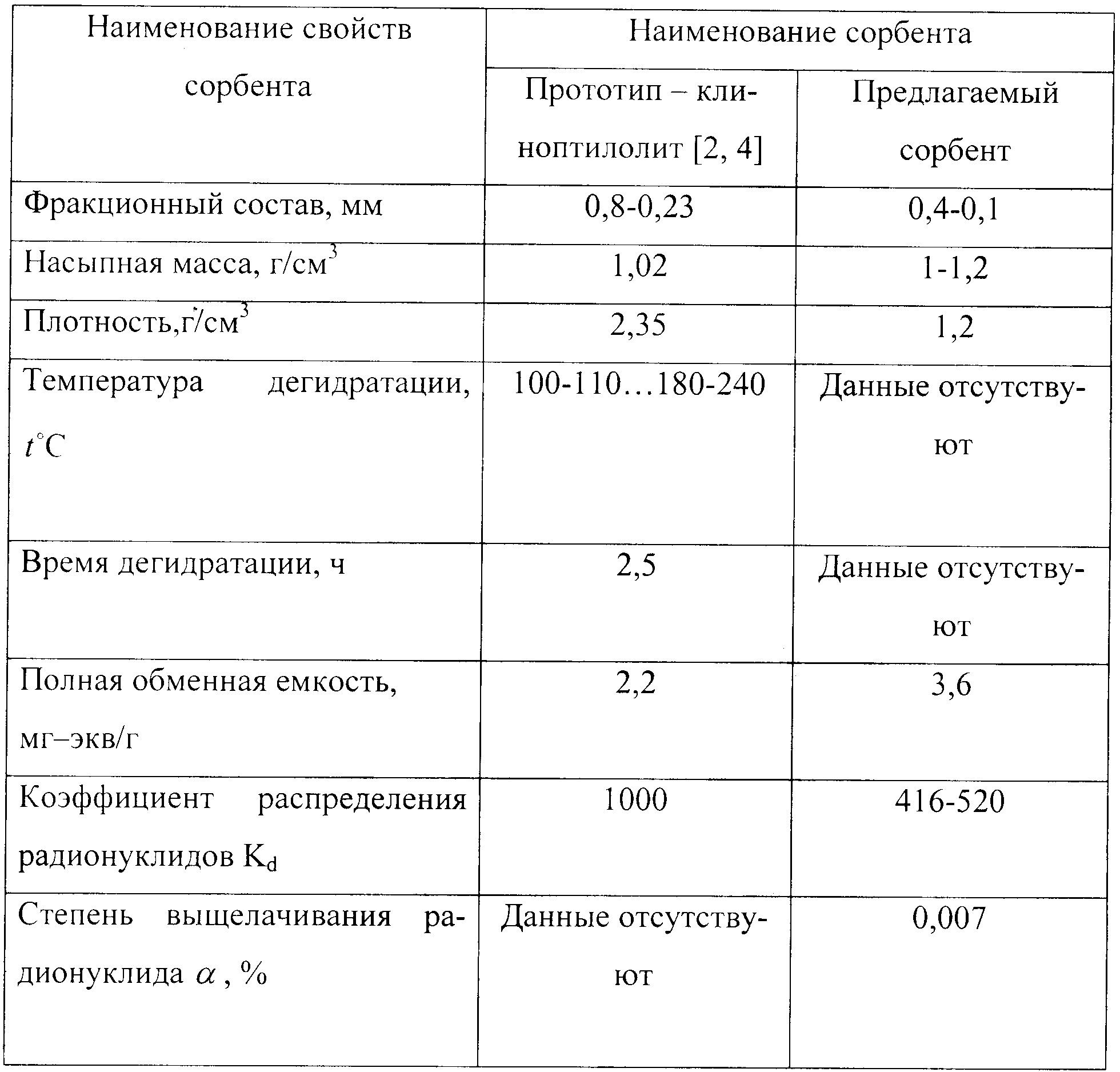

Созданный сорбент на основе силикатов кальция с добавлением оксида алюминия и оксида магния, взятых в указанных количествах, – совершенно новый вид искусственных неорганических сорбентов. Использование при создании сорбента диоксида кремния, оксида кальция, оксида алюминия, оксида магния в указанных выше количествах позволяет получить материал с хорошими сорбционными свойствами, о чем свидетельствует полная обменная емкость и коэффициент распределения. Предлагаемый сорбент на основе силикатов кальция с добавлением оксида алюминия и оксида магния необратимо фиксирует радионуклиды, о чем свидетельствует низкая степень выщелачивания последних из отработанного сорбента. Сорбент приобретает способность необратимо фиксировать радионуклиды благодаря использованию для его приготовления оксида кальция, диоксида кремния, оксида магния и оксида алюминия в новых по отношению к прототипу соотношениях, указанных выше. В таблице для сравнения представлены физико-химические свойства сорбента на основе силикатов кальция с добавлением оксида алюминия, оксида марганца и сорбента-прототипа.

Создание сорбента на основе силикатов кальция с добавлением оксида алюминия и оксида магния производится методом плавления исходных компонентов. Технология производства сорбента рассчитана на получение саморассыпающегося материала. Фракционный состав полученного сорбента в пределах 0,4-0,1 мм.

Минералогический состав полученного сорбента определяется его химическим составом и находится в соответствии ряда оксидных систем. Основными минералами сорбента являются силикаты: двухкальциевый силикат 2CaOSiO2; трехкальциевый силикат 3CaOSiO2; мервинит 3СаОMgOSiO2, а также периклаз MgO и оксид алюминия Al2O3, присутствующий в виде шпинели MgOAl2O3.

Примером конкретного выполнения сорбента на основе силикатов кальция с добавлением оксида алюминия и оксида магния может служить саморассыпающийся феррохромовый шлак производства ОАО “ЧЭМК”, схожий с предлагаемым по своему составу и способу производства.

Положительный эффект изобретения в сравнении с ближайшим аналогом (клиноптилолитом) заключается в следующем: более высокая полная обменная емкость сорбента на основе силикатов кальция с добавлением оксида алюминия и оксида магния по сравнению с аналогом, необратимость фиксирования радионуклидов.

Предлагаемый сорбент доступен и дешев (1$ за 1 тонну). Внедрение изобретения позволит улучшить экологическую обстановку территорий и водоемов, подвергшихся загрязнению радионуклидами.

Предлагаемый сорбент на основе силикатов кальция с добавлением оксида алюминия и оксида магния может быть использован в качестве материала для отсыпки дна водоемов, загрязненных радионуклидами. Такой способ иммобилизации радиоактивных отходов позволит предотвратить миграцию радионуклидов с подземными водами. Предлагаемый сорбент может быть использован для иммобилизации радионуклидов в поверхностном слое почв, предотвращая миграцию его с поверхностными водами.

Источники информации

1. Салдадзе К.М., Кельман Б.Я. Химические активные полимеры. – М.: Химия, 1969, с.188-193.

2. Кузнецов Ю.В., Щебетковский В.И., Трусов А.Г. Основы очистки воды от радиоактивных загрязнений. – М.: Атомиздат, 1974, 360 с.

3. Овчаренко Г.И., Свиридов В.Л. Цеолиты в строительных материалах. – Барнаул: Изд-во АлтГТУ, – 1995, 102 с.

4. Леонов С.Б., Мартынова Т.М., Мерняк А.С., Салов В.М. Очистка природных сточных вод минеральными цеолитами. – Иркутск: Изд-во Иркут. ун-та, 1994, 56 с.

Формула изобретения

Сорбент на основе силикатов кальция, содержащий диоксид кремния, оксид кальция, оксид алюминия, оксид магния, отличающийся тем, что указанные компоненты присутствуют в следующих соотношениях, мас.%:

Диоксид кремния 25-26

Оксид кальция 45-52

Оксид алюминия 5-7

Оксид магния 13-15

Categories: BD_2230000-2230999
