Патент на изобретение №2230488

(54) СПОСОБ ЭКСПЕРТНОЙ ОЦЕНКИ ОБЪЕМА ОГНЕСТРЕЛЬНОГО ПОВРЕЖДЕНИЯ В ПЛОСКИХ КОСТЯХ В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ ВЫСТРЕЛА

(57) Реферат:

Изобретение относится к области судебной медицины. При огнестрельных пулевых ранениях, причиненных выстрелами с различных расстояний, исследован объем раневых каналов в плоских костях, зависящий от размеров входного и выходного отверстий, а также толщины плоской кости и конфигурации пулевого канала. Установлены расстояния выстрелов, при которых раневой канал имеет наименьший объем, а входное и выходное отверстия практически равны и соответствуют диаметру пули. Увеличение расстояния выстрела сопровождается увеличением объема огнестрельного повреждения, вызванного увеличением размеров выходного отверстия. Уменьшение расстояния выстрела также приводит к увеличению объема огнестрельного повреждения преимущественно за счет увеличивающихся размеров входного отверстия. Способ обеспечивает точность, прост и доступен в исполнении. 2 табл.

Изобретение относится к медицине, а именно к судебной медицине.

В структуре огнестрельной травмы мирного времени преобладают пулевые ранения из нарезного оружия (49,5%): из пистолета Макарова – 38,2%; автомата Калашникова различных модификаций – 18,2%. Преобладают ранения головы, которые составили 42,9%. Достаточно часто встречаются ранения других частей тела, сопровождающиеся повреждением плоских костей. В 14,9% случаев выстрелы были произведены с неблизкой дистанции, причем отмечается тенденция к увеличению доли выстрелов с неблизкой дистанции. Для ручного боевого оружия неблизкое расстояние будет начинаться уже за пределами 1 м. Конкретное определение расстояния неблизкого выстрела в таких случаях невозможно. Данное обстоятельство диктует поиск достоверных критериев по конкретизации расстояния неблизкого выстрела из наиболее часто используемых моделей оружия – пистолета Макарова и автоматов Калашникова различных модификаций.

В то же время невозможность определения точных размеров раневого канала в мягких тканях ограничивает применение объемных методов в судебно-медицинской практике. Перспективным в этом плане является изучение огнестрельных повреждений однородных тканей и, в первую очередь, плоских костей.

Прототипом работы авторы считают исследования А.К.Глуздикова (Попов В.Л., Шигеев В.Б., Кузнецов Л.Е. Судебно-медицинская баллистика. – Санкт-Петербург, 2002, 655 с.), в которых было установлено, что соотношение объема и характера огнестрельных ранений плоских костей черепа зависят от скорости 7,62-мм пули, выстреленной из автомата Калашникова (АКМ). Оказалось, что при контактной скорости 200 м/с возникали дырчатые переломы теменной кости с 1-4 радиальными трещинами наружной костной пластины длиной от 0,3 до 4 см; 300 м/с – дырчатые переломы с 3-8 радиальными и меридианальными трещинами наружной и внутренней костных пластин длиной от 0,5 до 20 см с образованием единичных осколков; 400 м/с – дырчатые переломы с образованием крупных костных осколков и увеличением числа трещин до 10; 500 м/с – дырчатые переломы с элементами фрагментации черепа и числом трещин до 13; 600 м/с – фрагментация черепа с числом трещин до 17; 700 м/с – фрагментация черепа с множественными крупными и мелкими осколками.

К недостаткам этого исследования можно отнести:

1. В прототипе объем огнестрельного повреждения плоских костей черепа оценивался только по количеству и распространенности трещин, по выраженности формирования костных осколков и степени фрагментации черепа, т.е. давалась лишь объемная характеристика дополнительных повреждений плоских костей черепа, и совершенно не измерялся объем основного повреждения – пулевого канала.

2. Исследовалась только одна модель оружия – автомат Калашникова (АКМ, калибра 7,62 мм), в то же время наиболее часто повреждения причиняются из пистолета Макарова.

3. Не изучались повреждения других плоских костей.

В связи с вышеизложенным авторами была проведена работа с целью установления зависимости объема огнестрельного повреждения в плоских костях от расстояния выстрела.

Выстрелы производились из неподвижно закрепленных в специальном станке пистолета Макарова (калибр 9 мм) и автоматов Калашникова моделей АК-47 (калибр 7,62) и АК-74 (калибр 5,45) с расстояний 1, 3, 10, 25, 50 м, по 10 выстрелов с каждого расстояния. Использовались штатные боеприпасы для пистолета Макарова – патроны серии №539-Л 33-99, для АК-47 – автоматные патроны образца 1943 г. с пулей ПС, серии №3 – Т 39-77; для АК-74 – патроны 7 Н – 10 серии №17 – В 13-94.

В качестве объекта исследования была выбрана грудина. Этот выбор объясняется большой толщиной грудины (в эксперименте она составляла 1,3-1,8 см), облегчающей проведение измерений. Кроме того, массив мягких тканей на грудине незначителен, поэтому выраженного влияния на морфологические особенности раневого канала не оказывает. Грудина изымалась в первые сутки постмортального периода из трупов лиц мужского пола умерших в возрасте 45-55 лет. Грудина закреплялась на тонкой картонной подложке в деревянной рамке. Отстрелы производились в день забора материала. Изучение морфологических изменений, вызванных ранящим снарядом, проводилось с подробным описанием входного и выходного отверстий, конфигурации раневого канала, после удаления надкостницы вместе с костными отломками, потерявшими связь со стенками канала. Толщина костей и размеры отверстий раневого канала измерялись с помощью штангенциркуля с точностью до 0,1 см. Учитывался только пулевой канал. В плоских костях он был представлен простой объемной фигурой (конусом или цилиндром).

Оказалось, что размеры входного и выходного отверстий, объем раневого канала и объем огнестрельного повреждения зависят от расстояния выстрела и вида оружия.

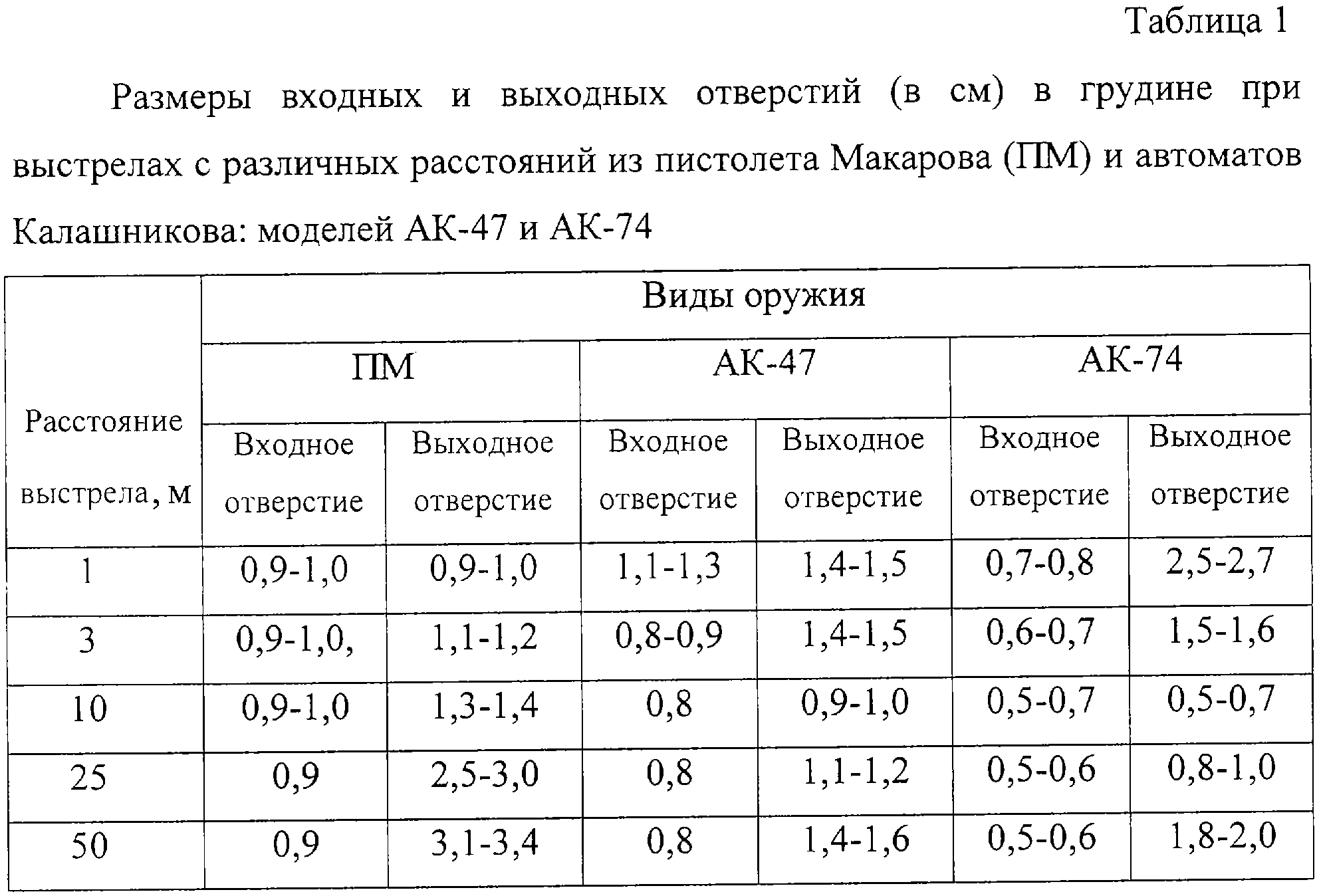

Так, при выстрелах из пистолета Макарова в грудину на всех изучаемых расстояниях размеры входного отверстия соответствовали диаметру пули и равнялись 0,9 см. В то же время размеры выходного отверстия значительно возрастали с увеличением расстояния выстрела (табл.1).

При выстрелах из автомата АК-47 в грудину с расстояния 50 м размеры входных отверстий соответствовали калибру оружия. Выходная часть раневых каналов и выходного отверстия значительно превышали диаметр входных отверстий. При выстрелах с расстояния 25 и 10 м наблюдалось уменьшение диаметра выходных отверстий при постоянстве размеров входных отверстий. Дальнейшее уменьшение расстояния выстрела приводило к значительному увеличению как входных, так и выходных отверстий. Сходные данные наблюдались и в серии экспериментальных выстрелов в грудину из автомата АК-74 (табл.1).

Определение объема повреждения авторы предлагают начинать с вычисления площади входного и выходного отверстий пулевого канала. По размерам площадей входного и выходного отверстий устанавливают форму раневого канала. В плоских костях раневой канал в зависимости от дальности выстрела был представлен простой объемной фигурой – цилиндром (при совпадении диаметра входного и выходного отверстий) либо усеченным конусом (при несовпадении диаметров). В зависимости от формы раневого канала рассчитывали объем цилиндрического раневого канала (в см³) по формуле

V₁=hd²:4,

где d – диаметр входного отверстия,

h – толщина плоской кости.

Объем раневого канала (в см³), имевшего вид усеченного конуса, вычисляли по формуле

;

где d₁ – диаметр входного отверстия,

d₂ – диаметр выходного отверстия,

h – толщина плоской кости.

После чего определяли объем цилиндра (в см³), диаметр которого соответствует калибру примененного оружия по формуле

;

где d₃ – калибр оружия, см,

h – толщина плоской кости.

Чтобы исключить влияние толщины кости на объем раневого канала в связи с тем, что с увеличением толщины кости увеличивается и объем раневого канала, авторы предлагают определять объем огнестрельного повреждения в относительных величинах по формуле

;

где V₁ – объем пулевого канала,

V₂ – объем цилиндра, диаметр которого соответствует калибру примененного оружия.

Как показали результаты исследования, наименьший объем огнестрельных раневых каналов в грудине наблюдался при выстрелах с расстояния 10 м из автоматов АК-47 и АК-74, 1 м – пистолета Макарова (табл.2). Увеличение расстояния выстрела сопровождался увеличением объема огнестрельного повреждения, вызванного увеличением размеров выходного отверстия. Уменьшение расстояния выстрела также приводило к увеличению объема огнестрельного повреждения преимущественно за счет увеличивающихся размеров входного отверстия.

Для подтверждения выявленных закономерностей были проведены экспериментальные выстрелы в плоские кости свода черепа, при этом были получены аналогичные данные.

Таким образом, были установлены критические расстояния в траектории полета пули, выстреленной из пистолета Макарова и автоматов АК-47 и АК-74, где размеры раневого канала оказываются наименьшими. Изменения этого расстояния приводят к значительному увеличению объема огнестрельного повреждения.

Преимуществом данного способа является то, что в судебно-медицинской практике появилась возможность оценивать дальность выстрела по объему огнестрельного повреждения, а при проведении экспериментальных отстрелов с соблюдением соответствующих условий устанавливать точное расстояние выстрела. Способ является доступным и простым, позволяющим использовать его в повседневной судебно-медицинской практике, а также не требует дополнительного обучения и капиталовложений.

Результаты настоящей работы были использованы на практике для конкретизации расстояния выстрела. Причиной смерти гр-на Б. (акт №2802 – 2002 г.) явилось слепое огнестрельное ранение головы. Из обстоятельств дела было известно, что ранение причинено выстрелом из автомата АК-74, причем расстояние выстрела было неизвестно. При исследовании трупа обнаружено пулевое повреждение затылочной кости. Диаметр входного отверстия был равен 0,5 см, выходного – 0,7 см, толщина кости составляла 0,8 см. Раневой канал имел форму усеченного конуса. Объем раневого канала (в см³), рассчитали по формуле

где d₁ – диаметр входного отверстия, равный 0,5 см,

d₂ – диаметр выходного отверстия – 0,7 см,

h – толщина плоской кости – 0,8 см.

Объем цилиндра (в см³), диаметр которого соответствует калибру примененного оружия, определили по формуле

,

где d₃ – калибр автомата АК-74, равный 0,545 см,

h – толщина плоской кости – 0,8 см.

Объем огнестрельного повреждения (в относительных величинах) вычислили по формуле

Сравнивая полученный результат с табличными данными установили, что они соответствуют выстрелу с расстояния 10 м (табл.2).

Для уточнения расстояния выстрела было проведено по три экспериментальных выстрела в кости свода черепа с расстояния 5, 10 и 15 м из автомата АК-74.

Проведенное исследование показало, что выстрелами с расстояния 5 и 15 м причинялись повреждения, значительно отличавшиеся от раневого канала на трупе. Вместе с тем при выстрелах с расстояния 10 м раневые каналы соответствовали имевшемуся повреждению. Данное заключение получило подтверждение в процессе расследования преступления.

Формула изобретения

Способ экспертной оценки объема огнестрельного повреждения плоских костей в зависимости от расстояния выстрела, включающий оценку объема огнестрельного повреждения плоских костей, отличающийся тем, что определяют площадь входного и выходного отверстий пулевого канала, по размеру площадей устанавливают форму и вычисляют объем раневого канала (в см³), вычисляют объем цилиндра (в см³), соответствующий калибру оружия и по соотношению объема пулевого канала к объему цилиндра, диаметр которого соответствует калибру оружия, определяют объем огнестрельного повреждения в относительных величинах по формуле

где V₁ – объем пулевого канала; V₂ – объем цилиндра,

диаметр которого соответствует калибру оружия, причем при равных размерах входного отверстия, соответствующего диаметру пули, размеры выходного отверстия возрастают с увеличением расстояния выстрела из пистолета Макарова, а при огнестрельных ранениях из автомата АК с расстояния 50 м размеры входного отверстия соответствуют калибру оружия со значительным увеличением выходного отверстия, а с уменьшением расстояния выстрела до 25 и 10 м при одинаковых входных и выходных отверстий объем канала уменьшается, дальнейшее уменьшение расстояния выстрела сопровождается увеличением диаметра входных и выходных отверстий.
